Detail Jembatan BULUS

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	9.2 m	9.2 m	9.2 m
Lebar	7.8 m	7.8 m	7.8 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Gelagar	Gelagar	Gelagar
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	2	1	2
Lantai
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Aspal	Aspal	Aspal
Kondisi	2	1	1
Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	1	2	1
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	2	2	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	1	2
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	2 (Rusak Sedang)	2 (Rusak Sedang)
Kerusakan	Scouring pada abutment jembatan,Expansion joint retak, Cat mengelupas, Besi railing jembatan berkarat	Penurunan mutu/scouring pada bangunan kepala jembatan,Penurunan mutu/retak pada bangunan sandaran, cat mengelupas dan terdapat coretan cat	Retak pada balok gelagar,Penurunan mutu pasangan batu pondasi
Penanganan	Pemeliharaan Berkala	Pemeliharaan Berkala	Pemeliharaan Berkala

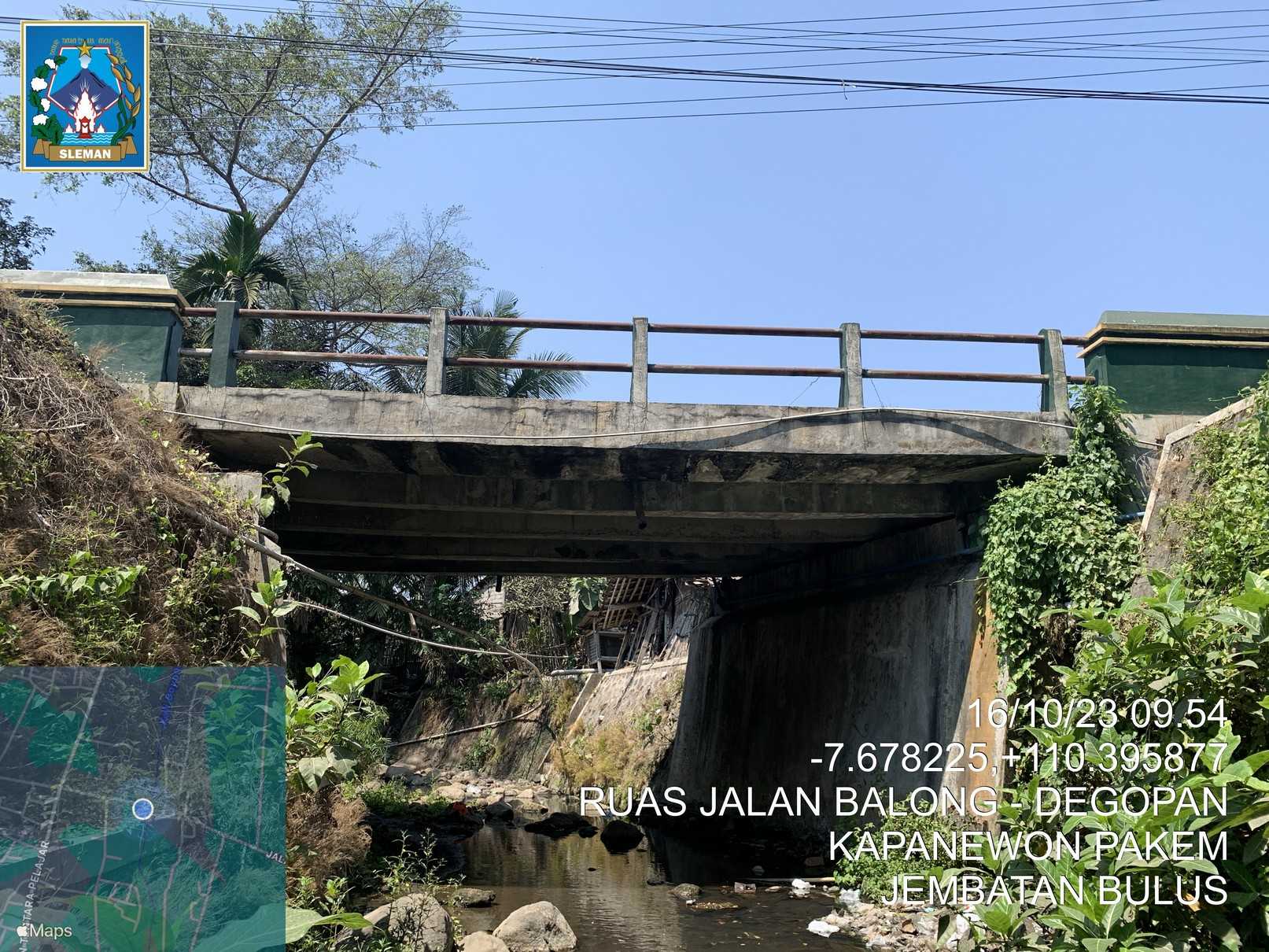

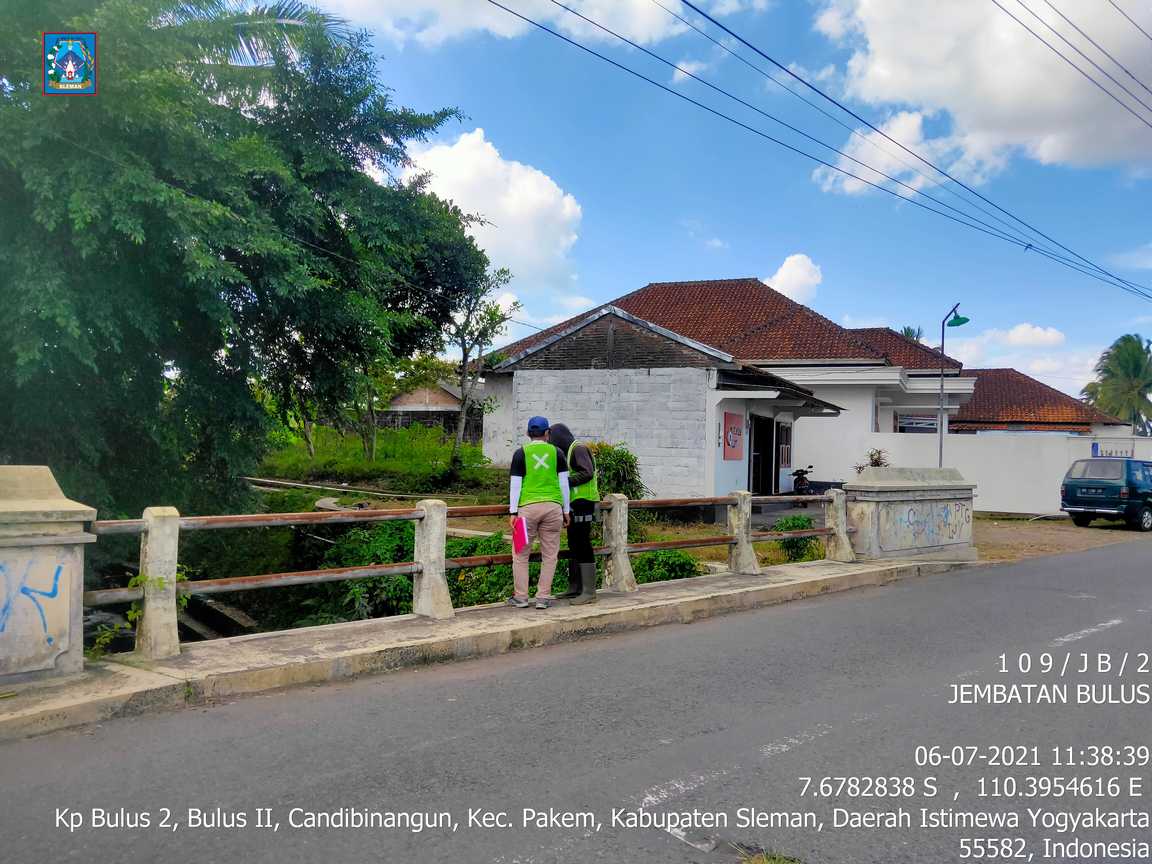

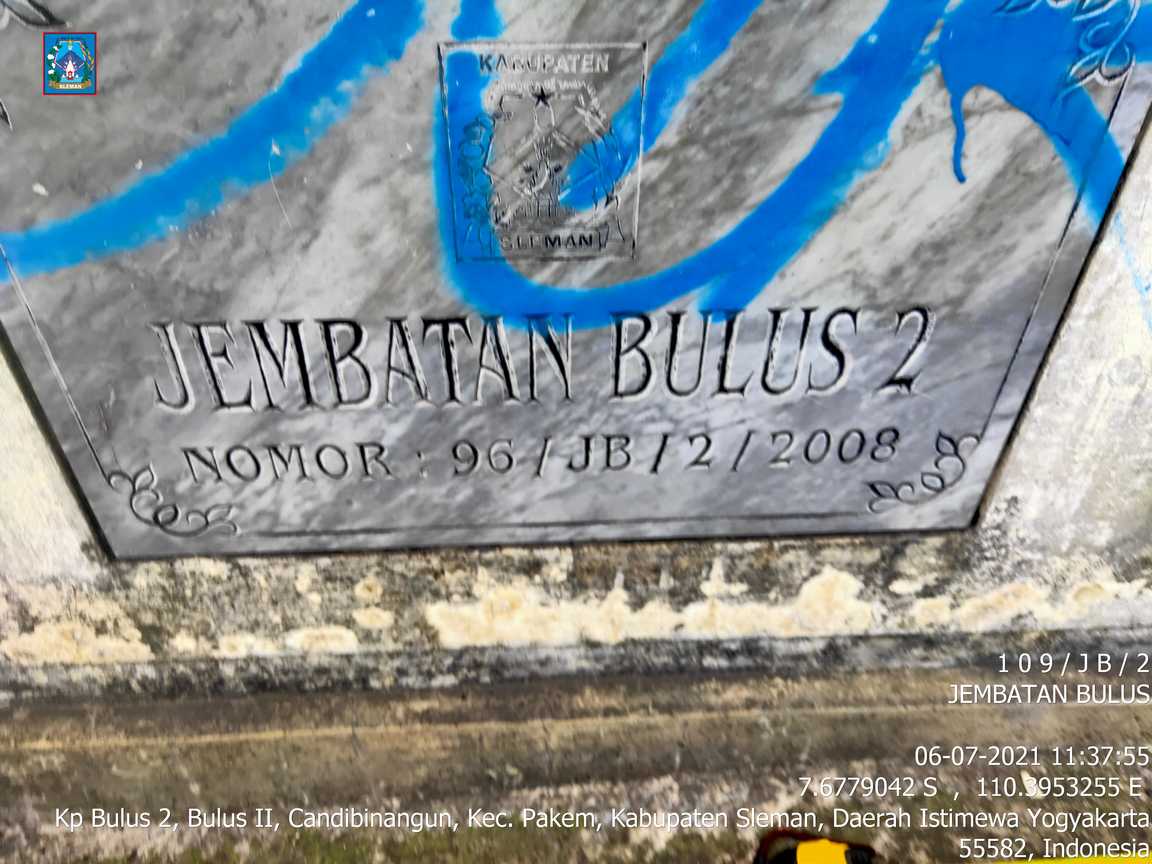

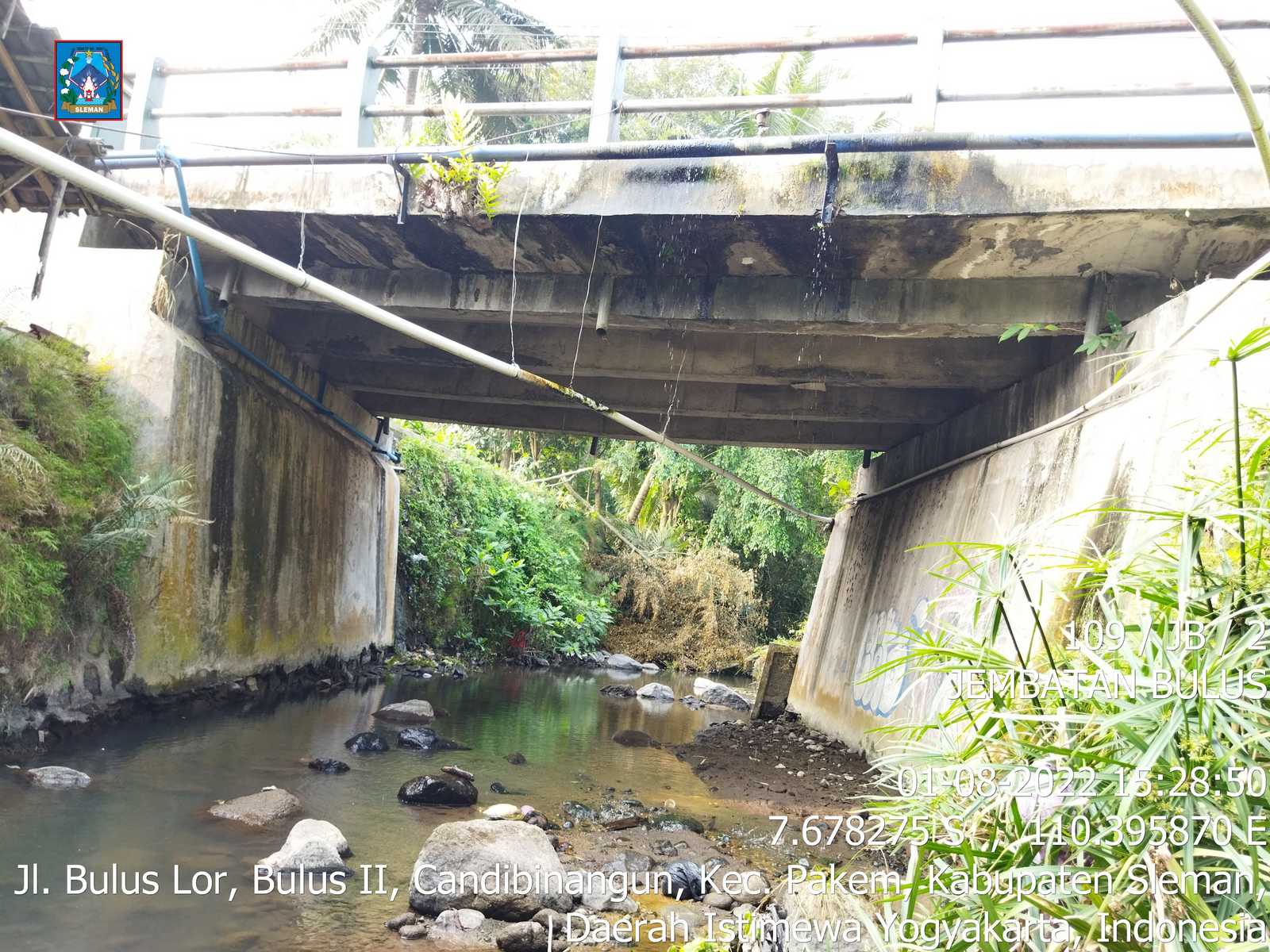

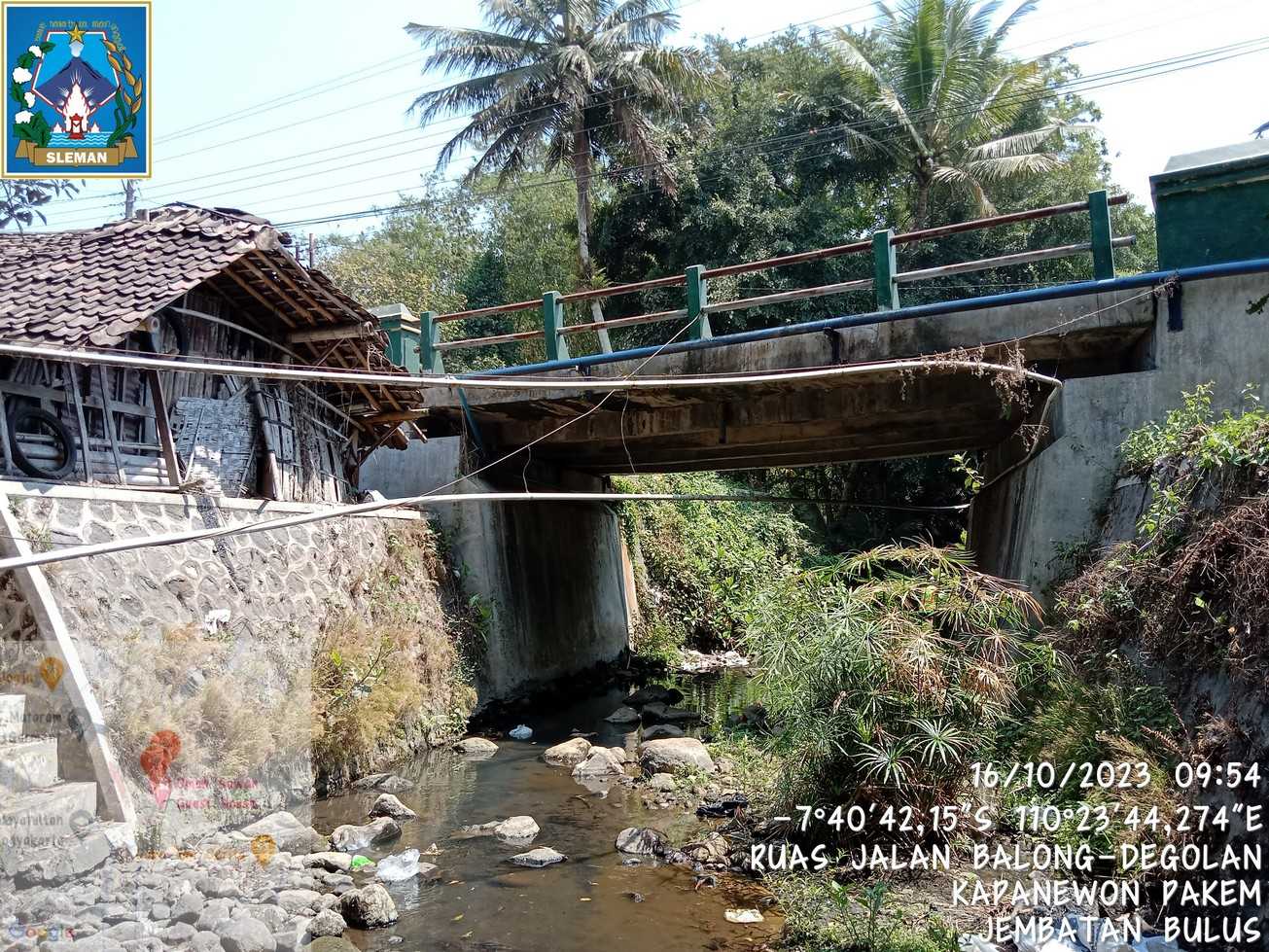

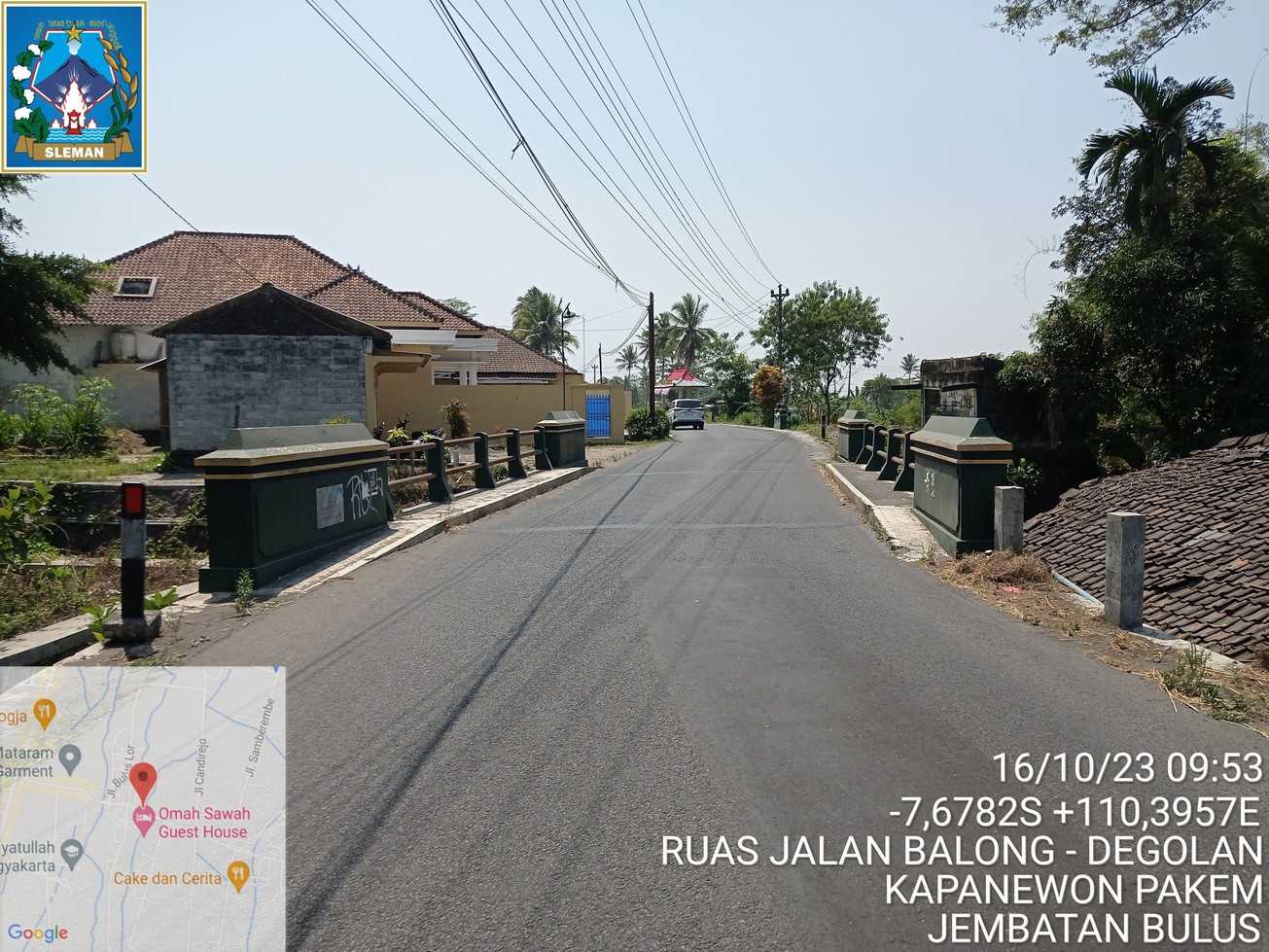

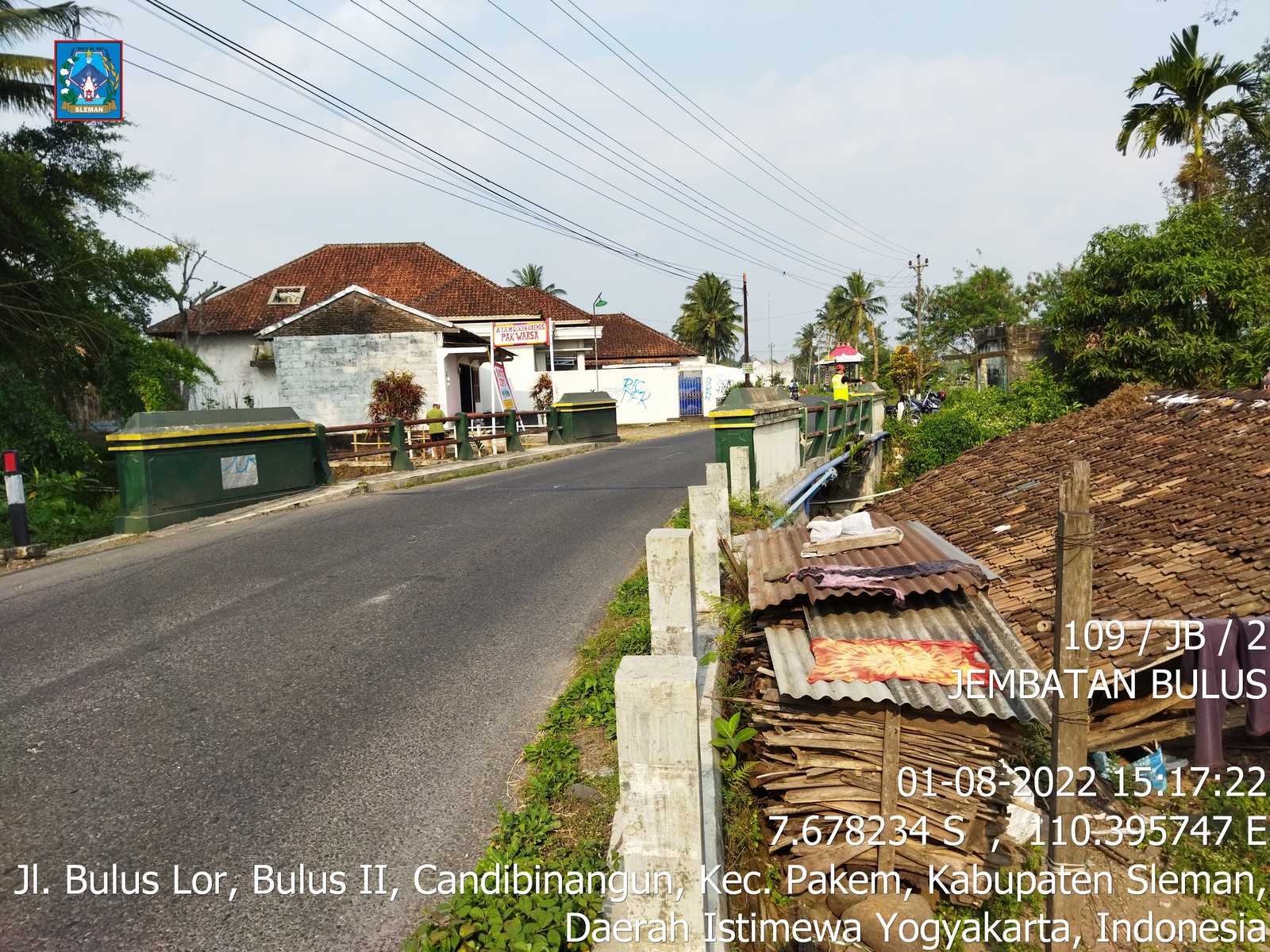

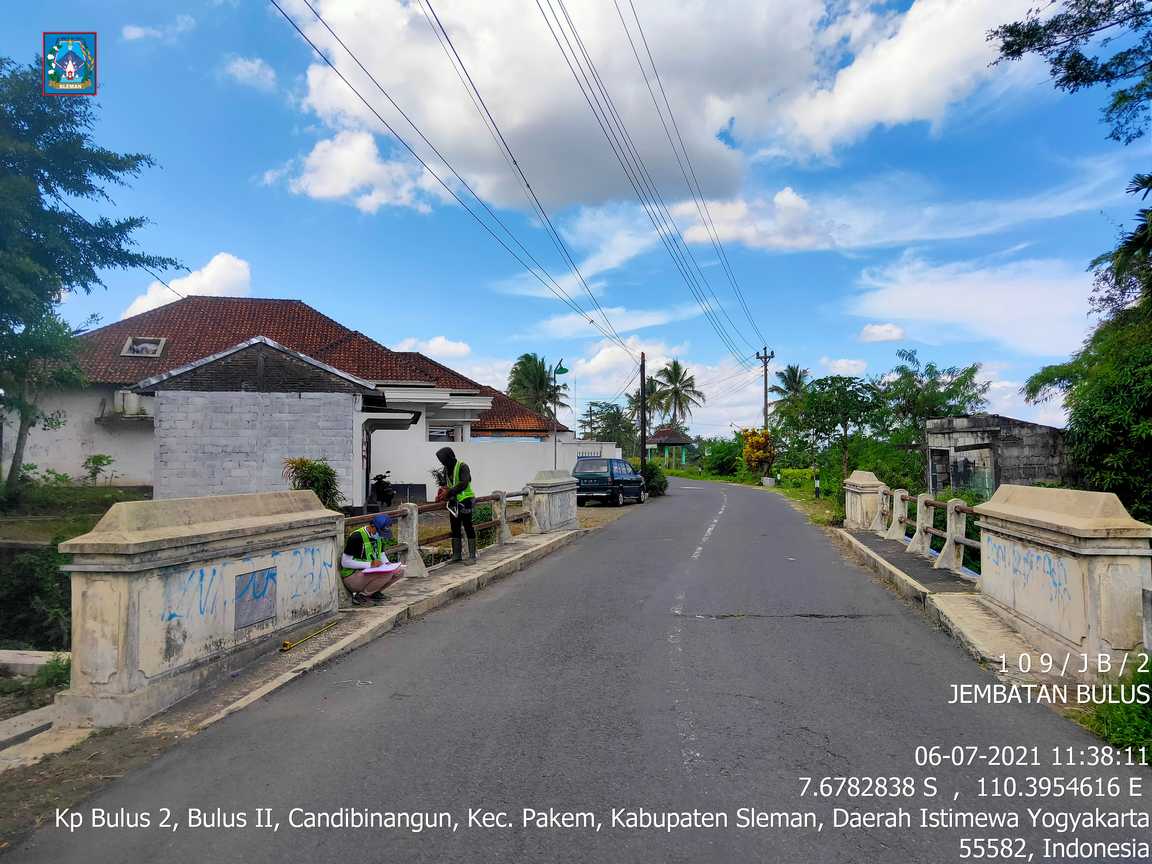

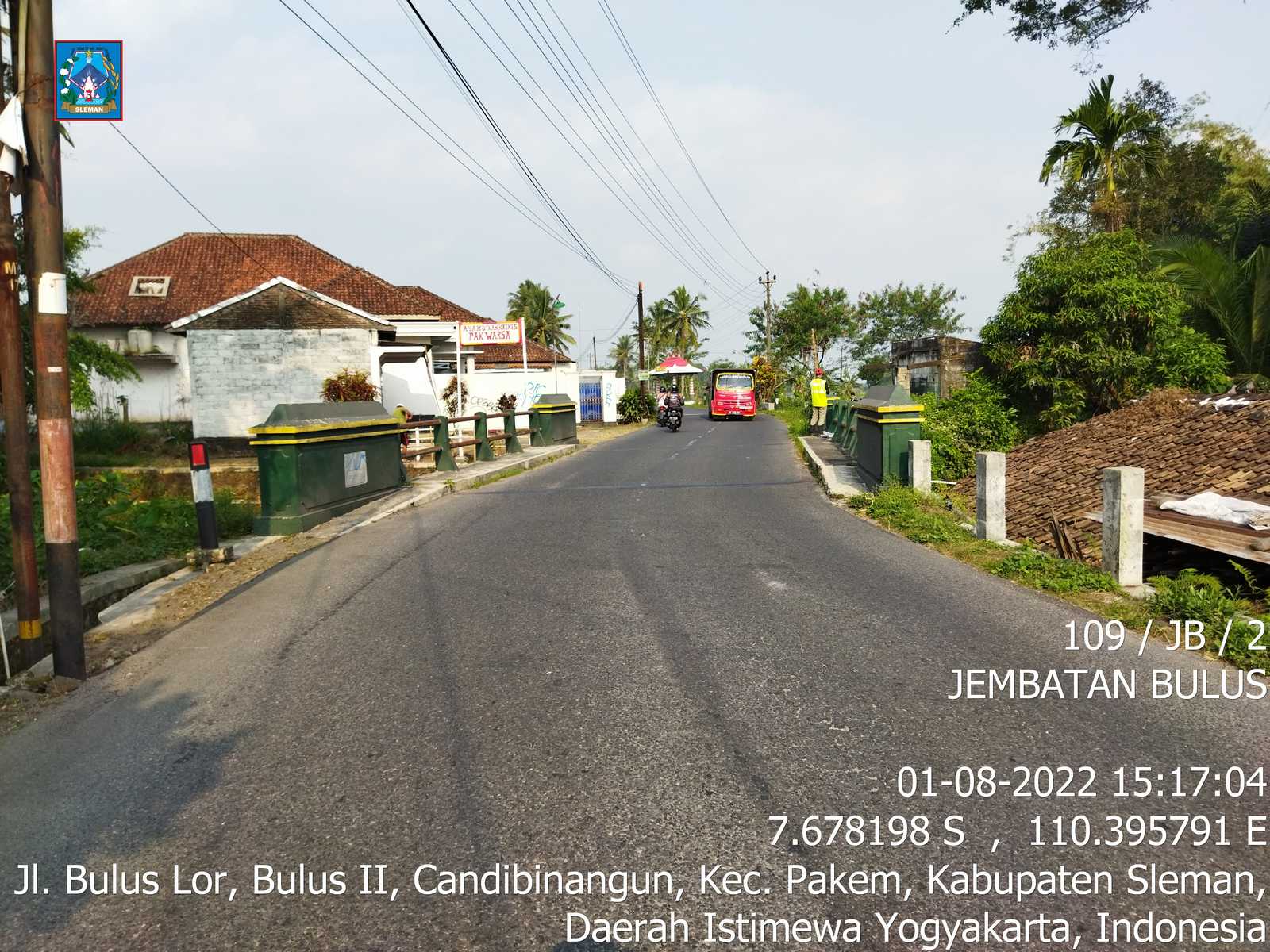

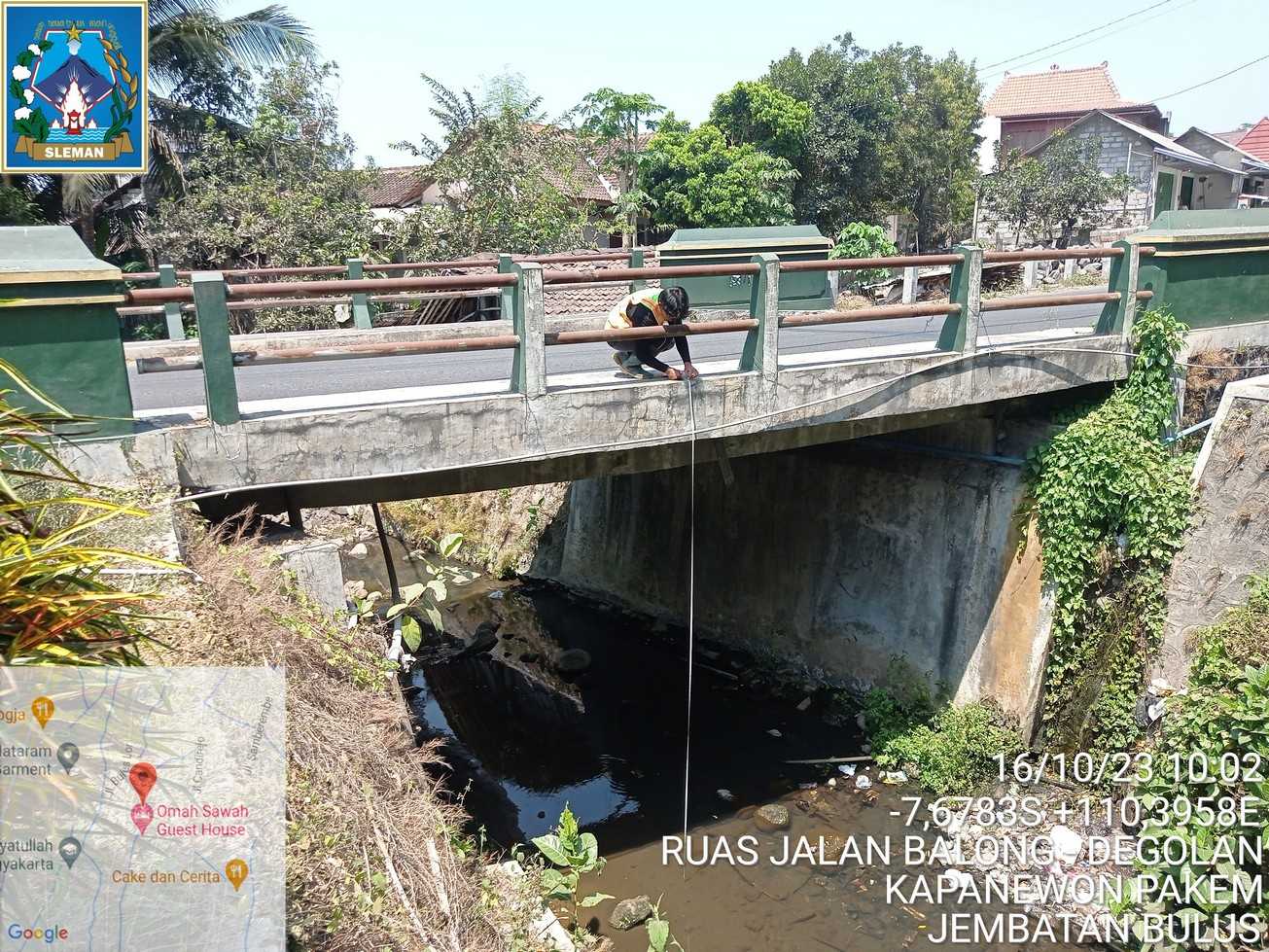

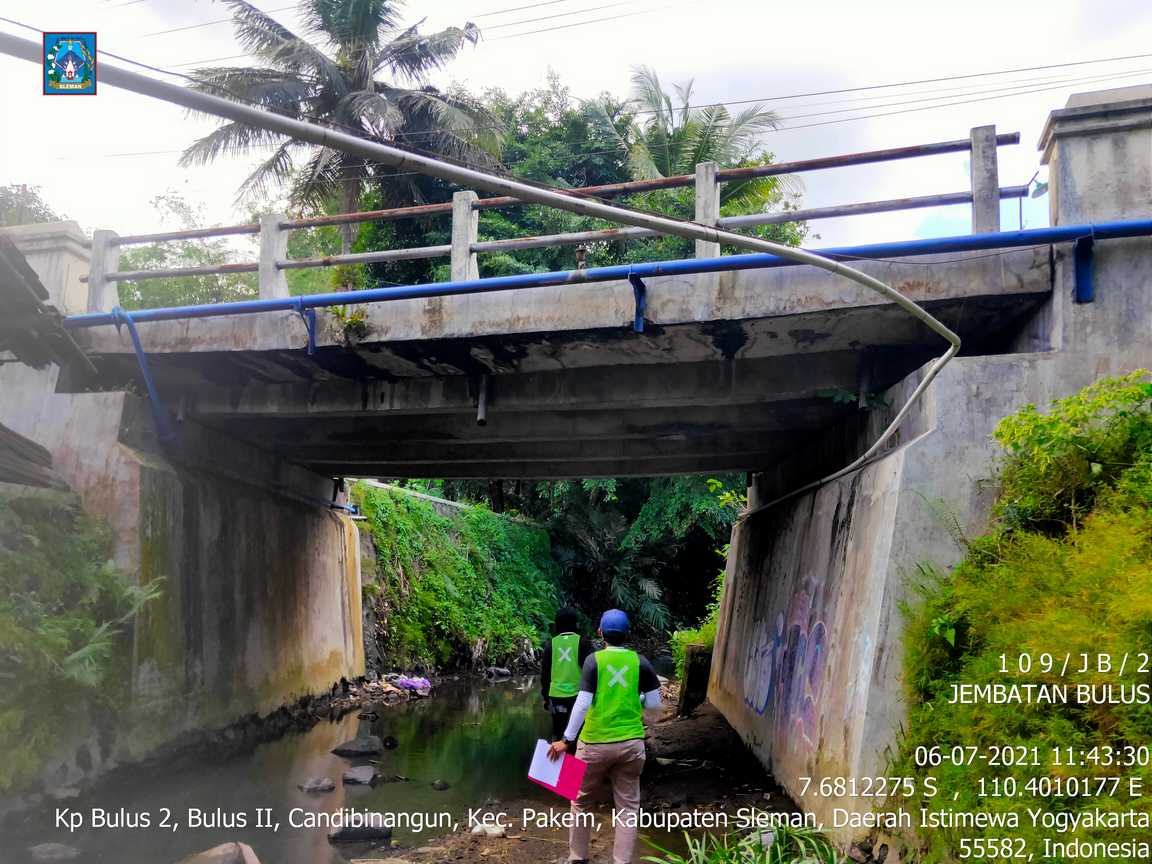

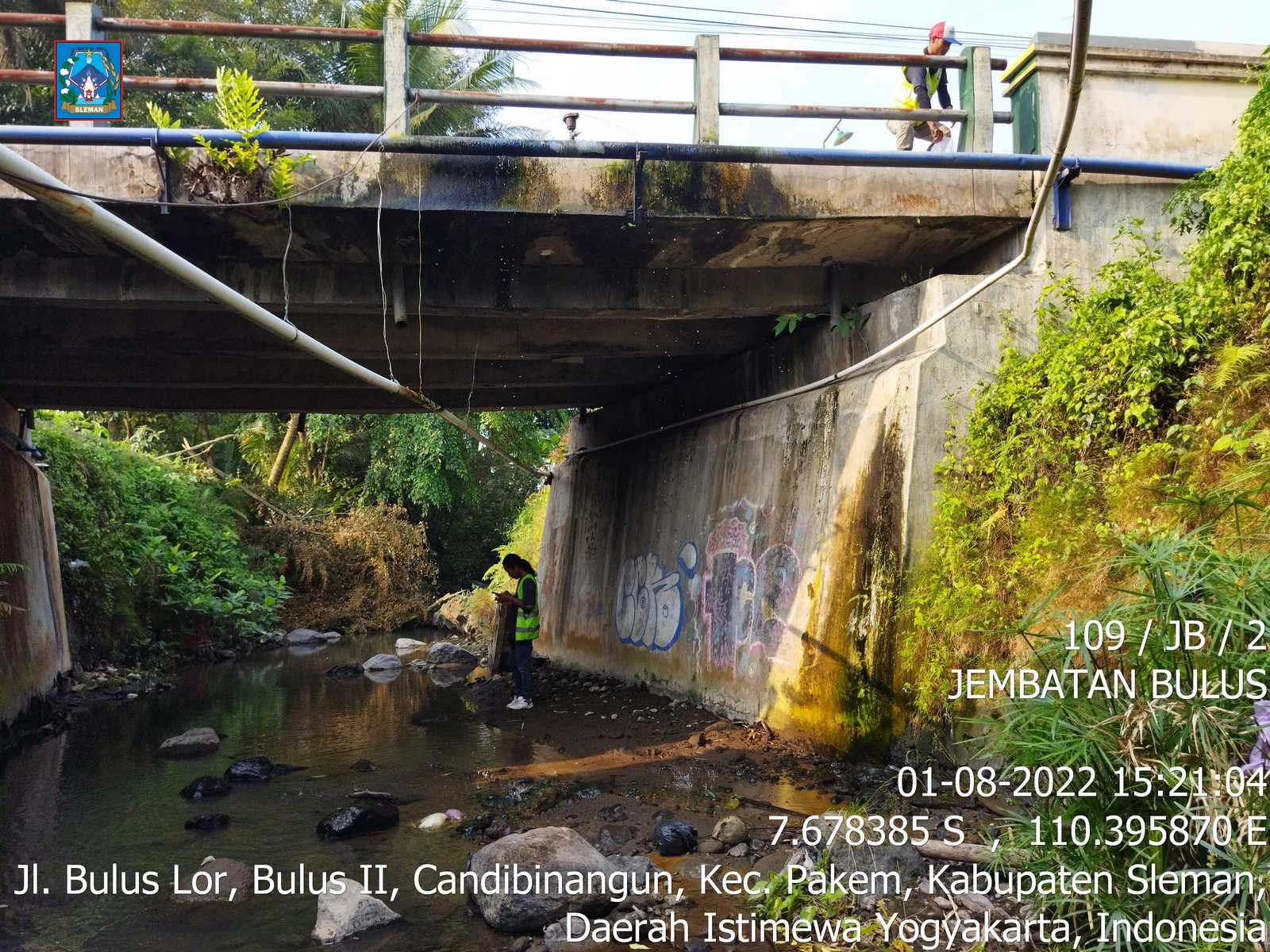

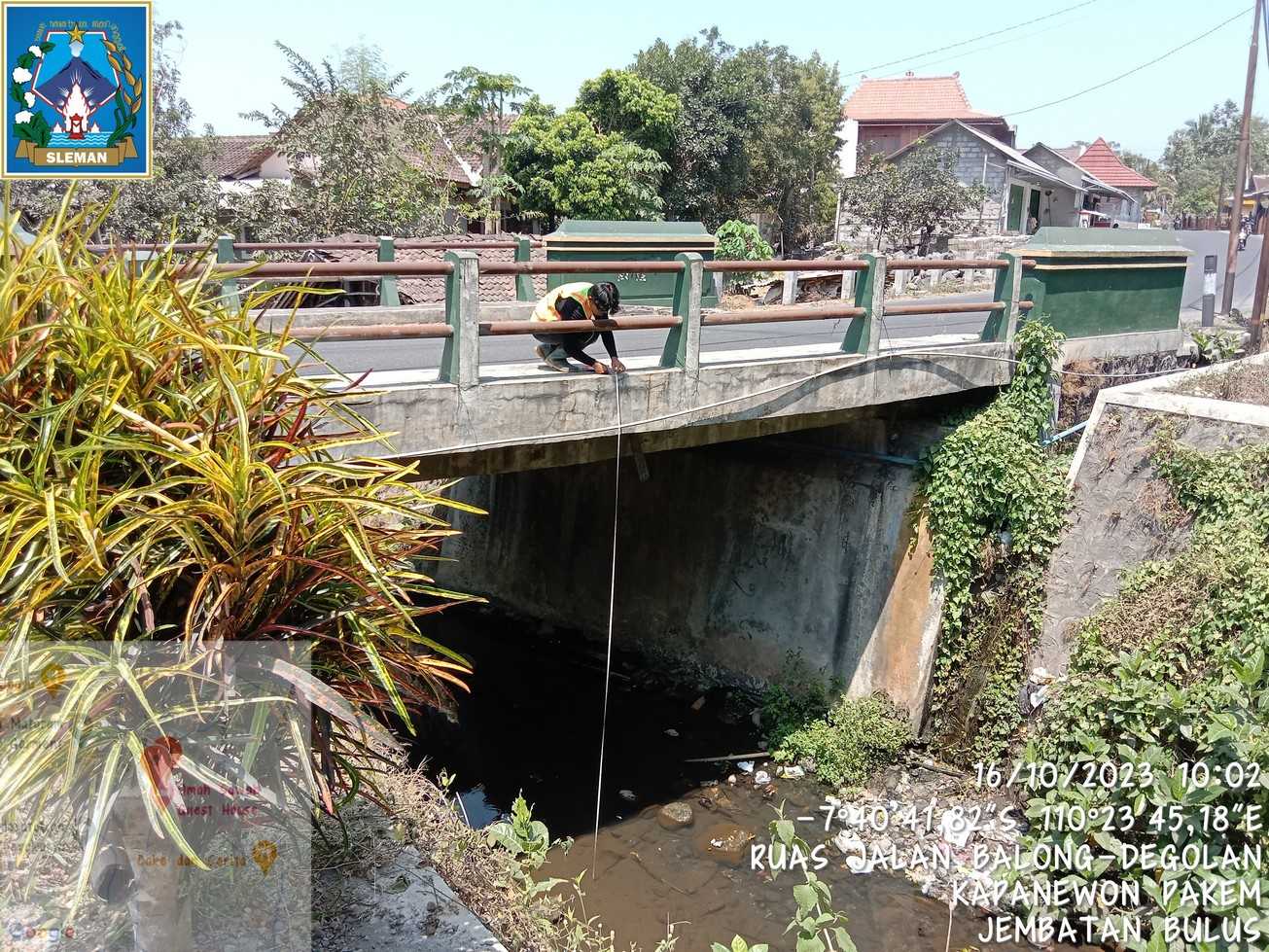

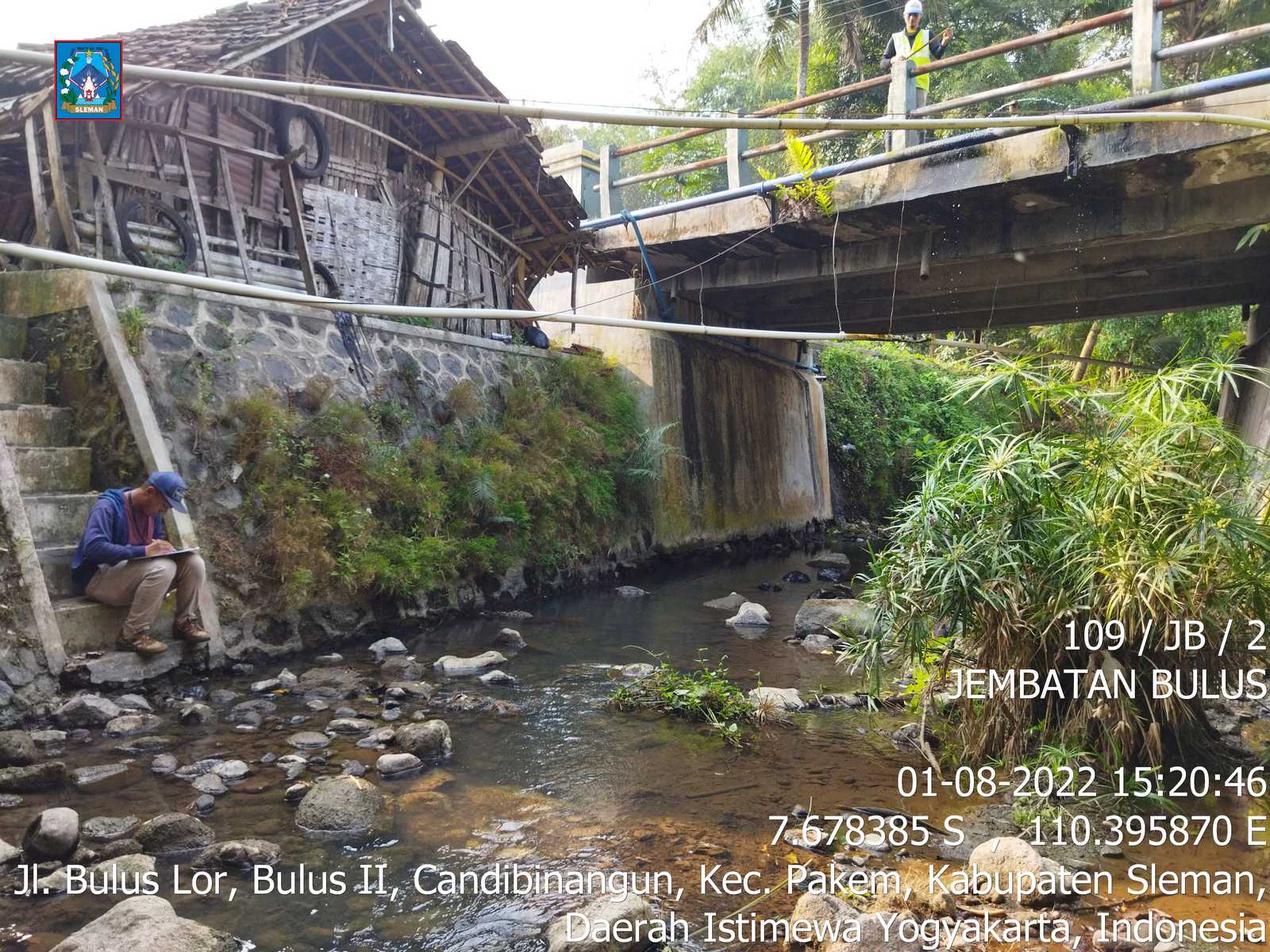

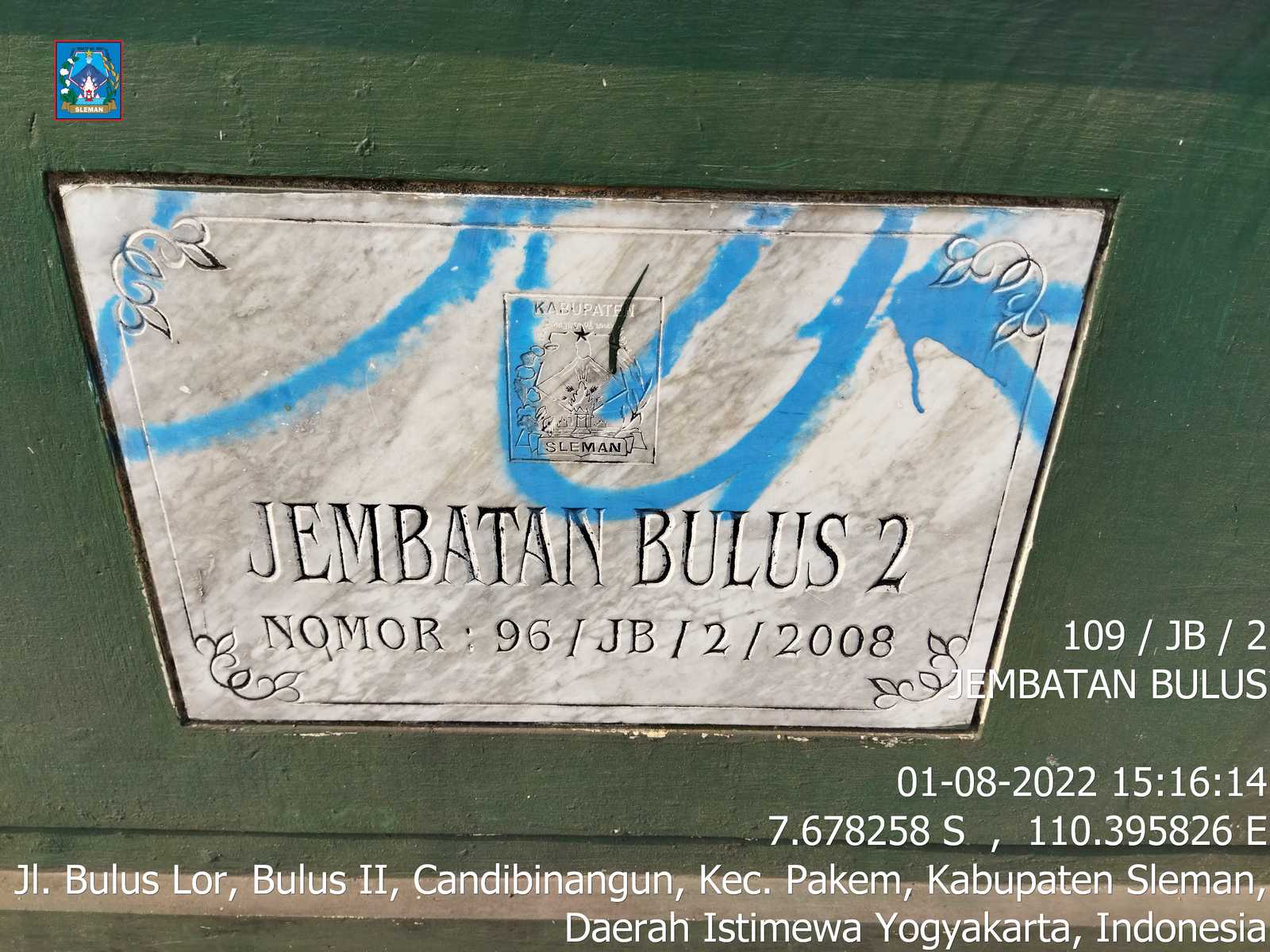

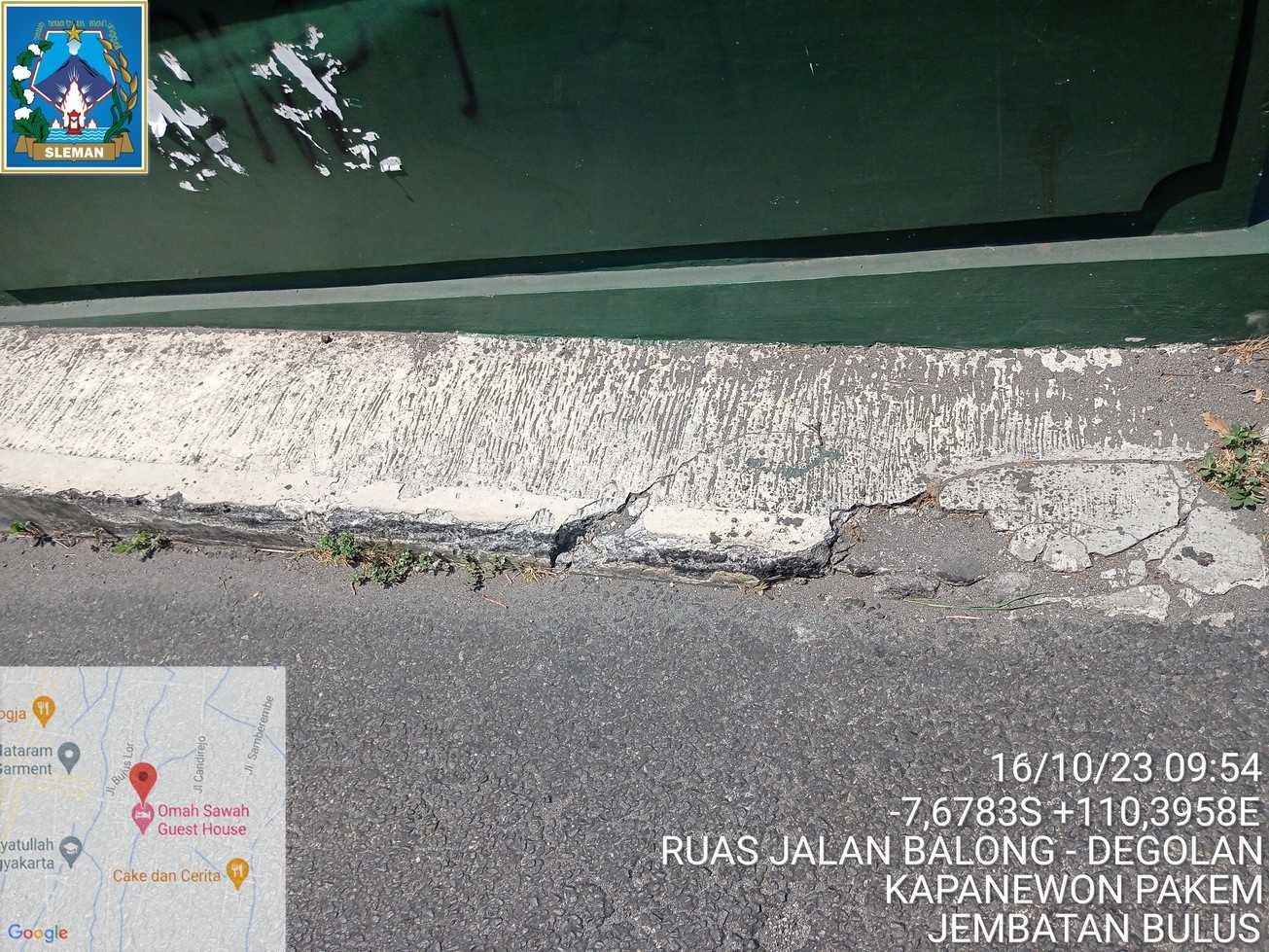

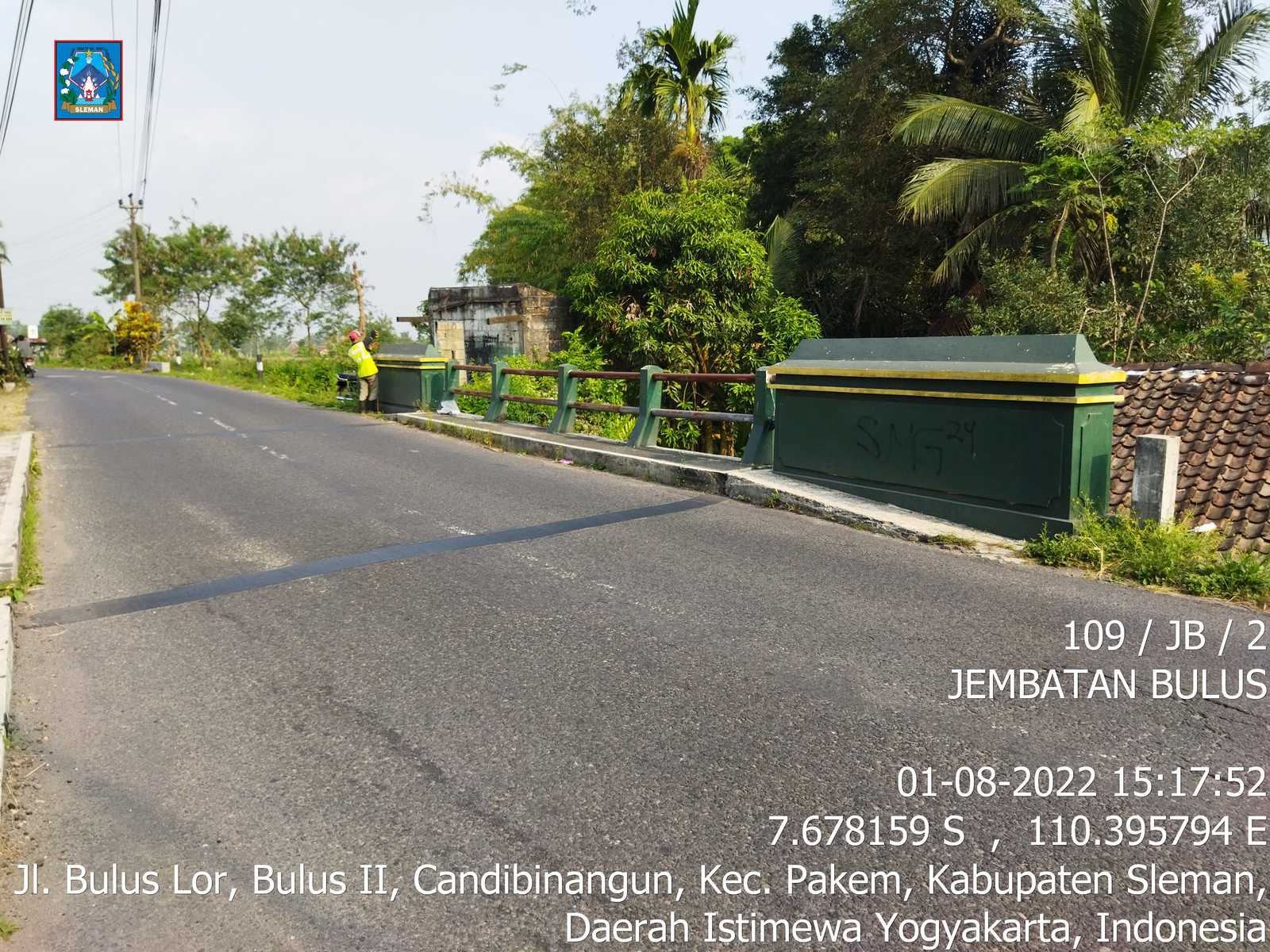

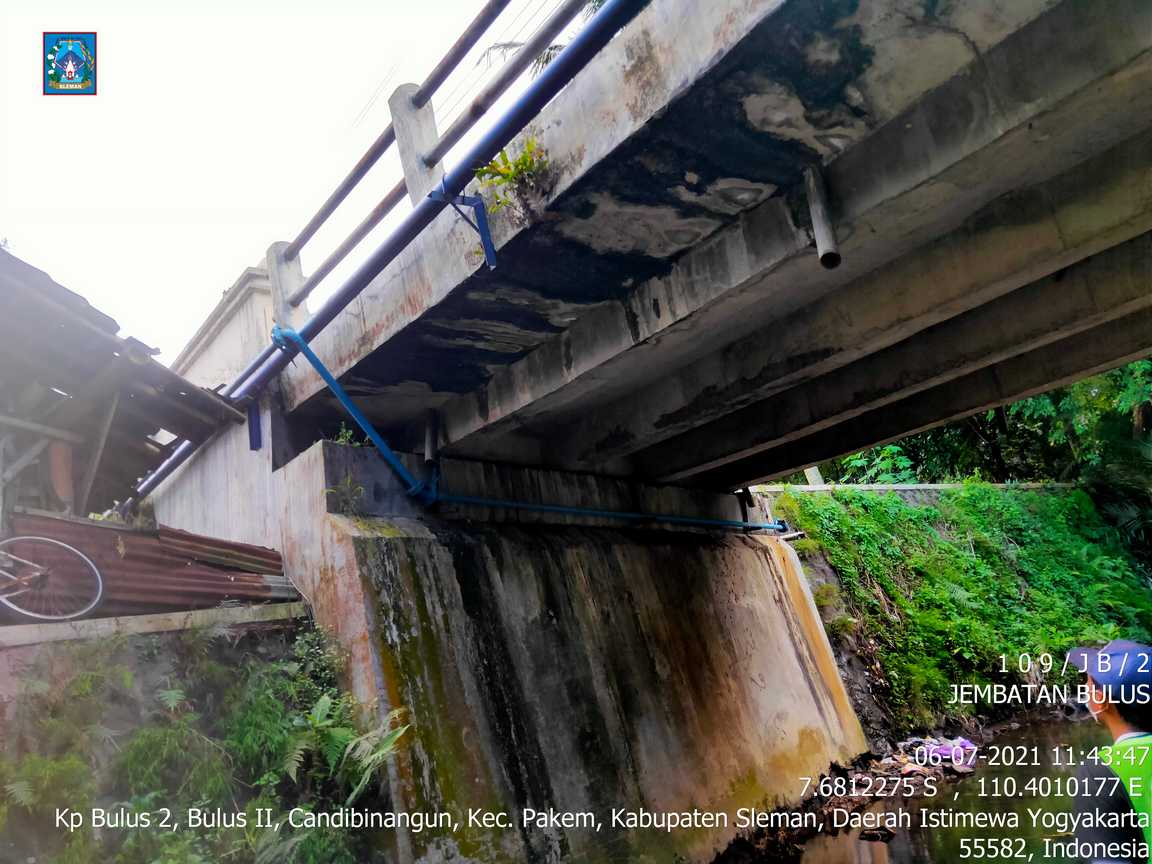

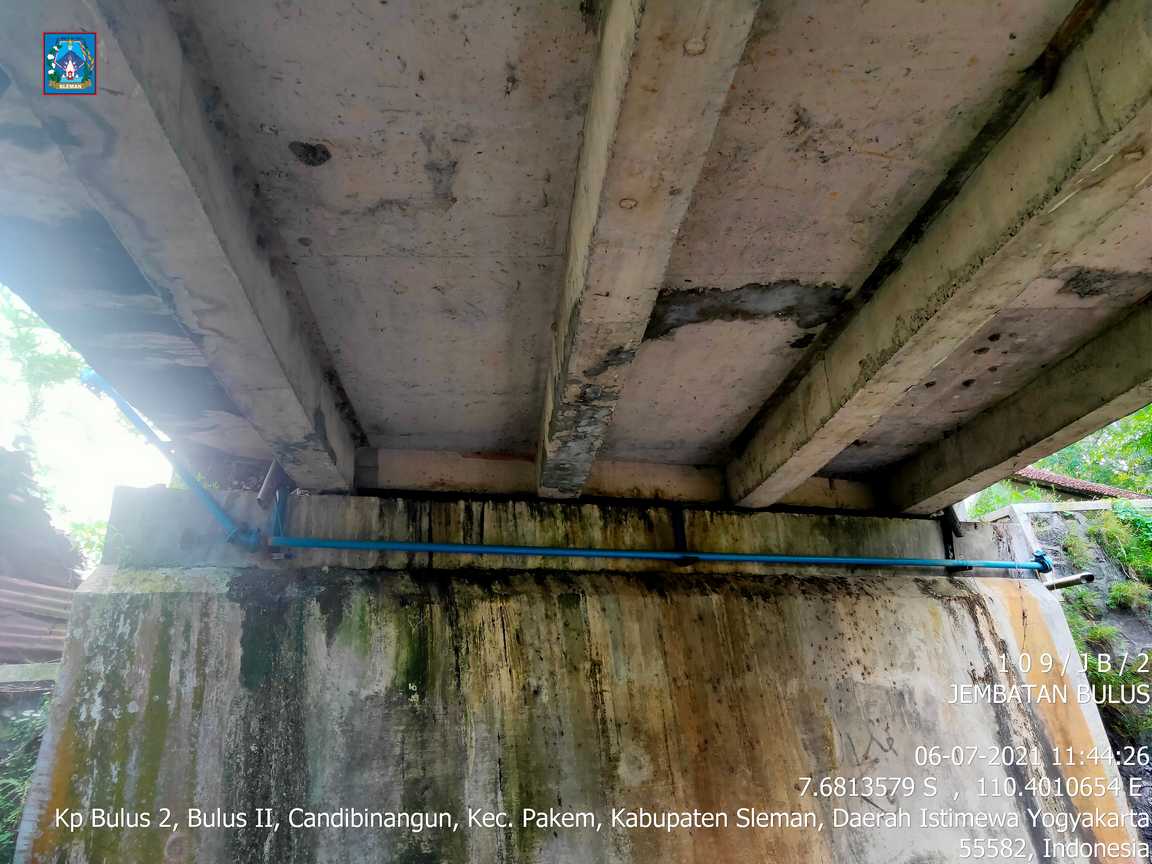

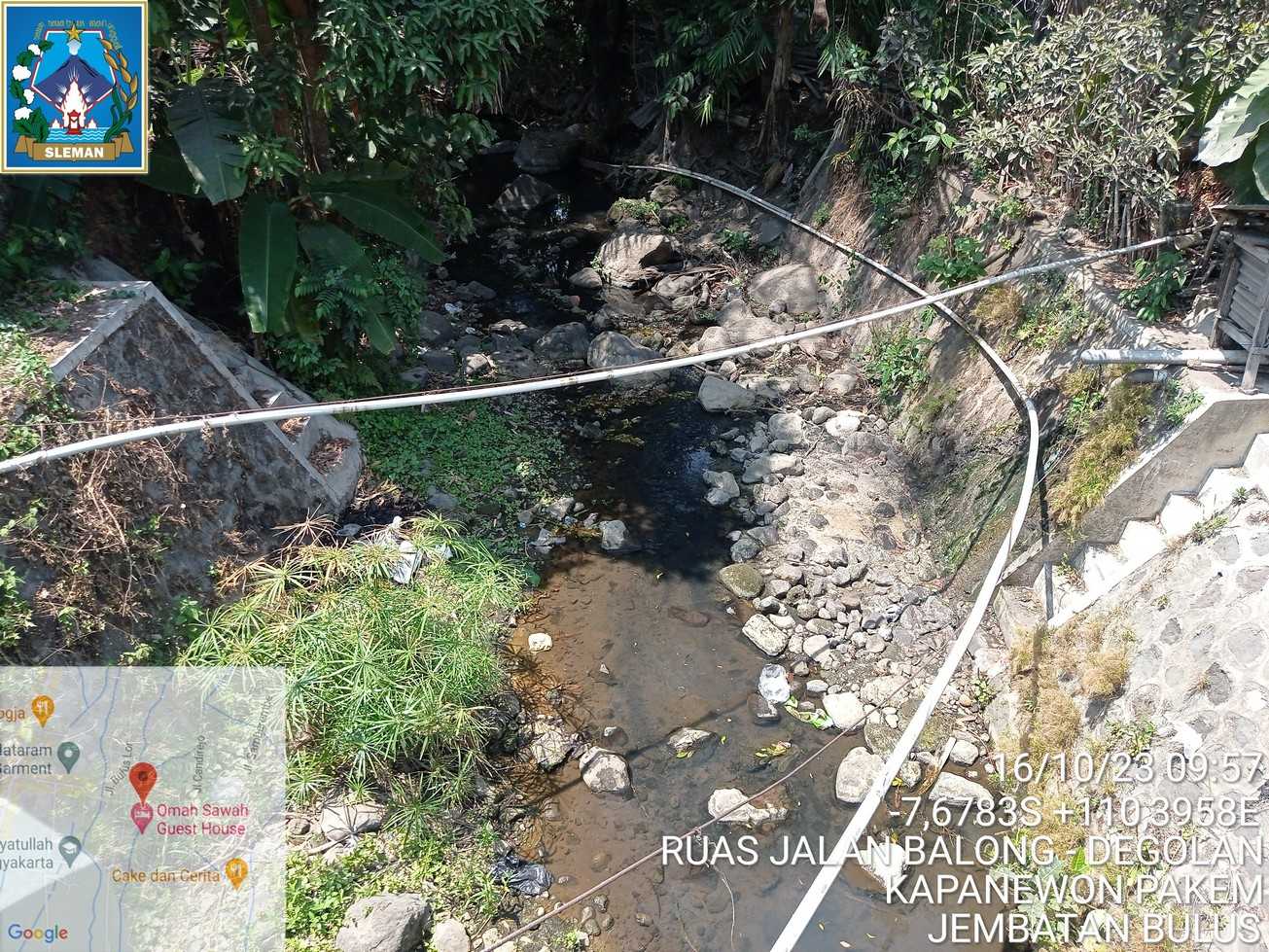

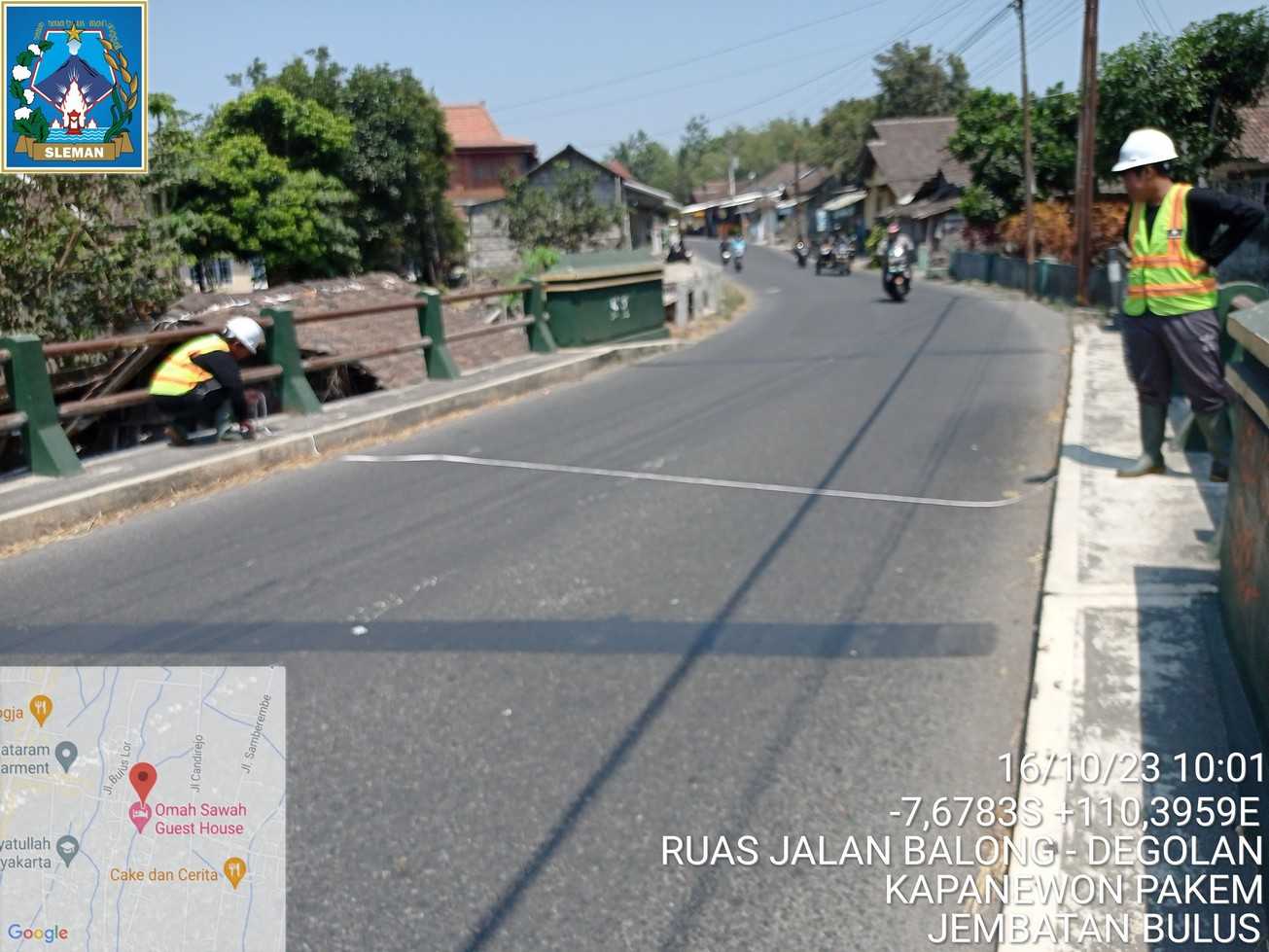

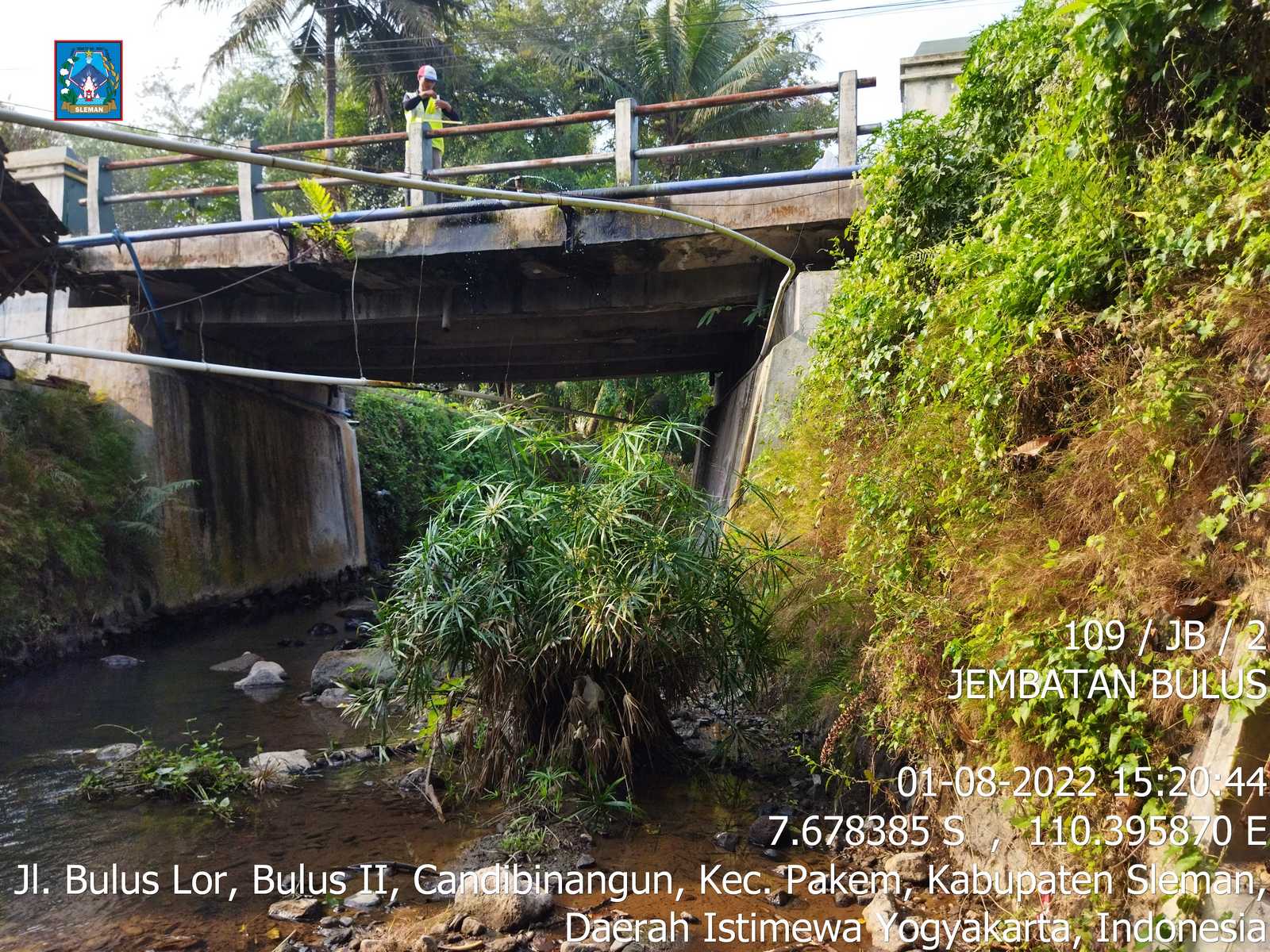

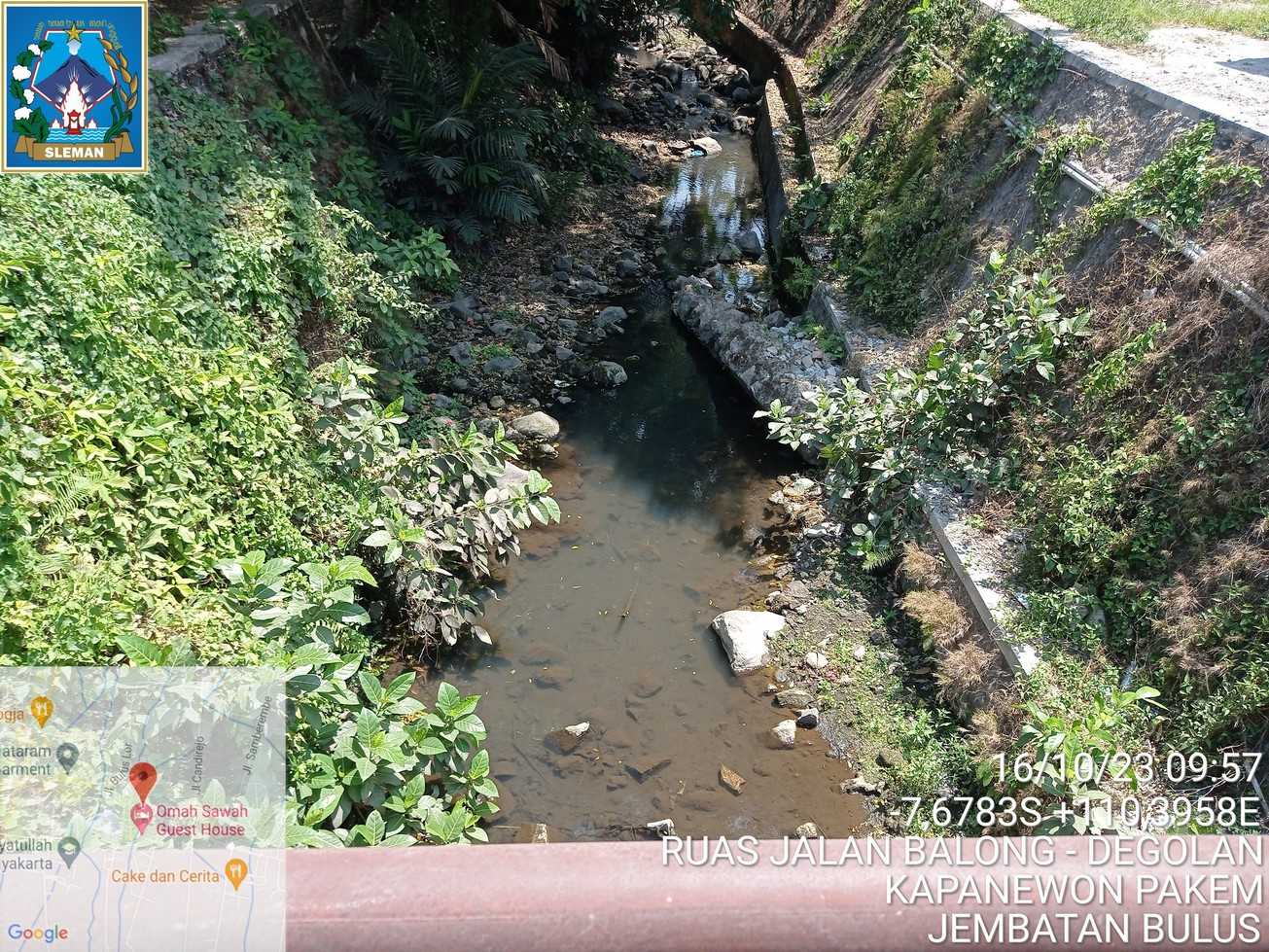

Foto
