Detail Jembatan KRAWITAN

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	12.9 m	12.9 m	12.9 m
Lebar	8 m	8 m	8 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Gelagar	Gelagar	Gelagar
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	1	2	2
Lantai
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	1	1
Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	2	2	1
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	2	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	2
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	3 (Rusak Berat)	2 (Rusak Sedang)
Kerusakan	Scouring pada abutment jembatan,Besi tulangan plat lantai jembatan berkarat, Penunjang sandaran hilang	Penurunan mutu/scouring pada bangunan krib/pengarah aliran,Penurunan mutu/retak pada bangunan kepala jembatan	Retak pada balok gelagar,Penurunan mutu pasangan batu pondasi
Penanganan	Pemeliharaan Berkala	Rehabilitasi (perbaikan dan /atau perkuatan)	Pemeliharaan Berkala

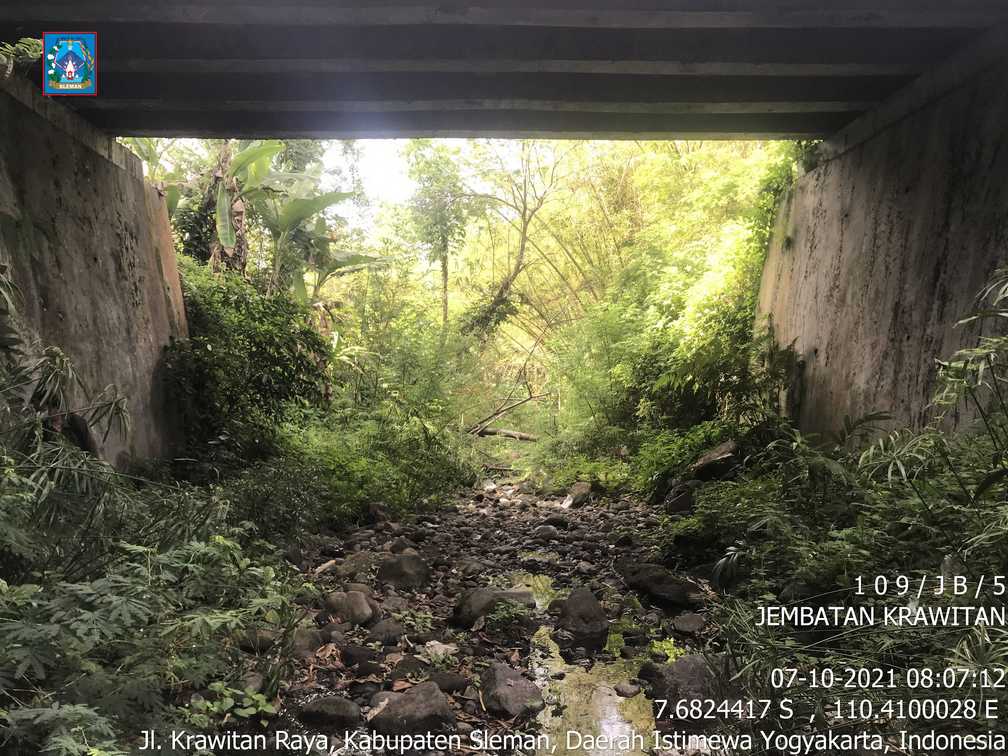

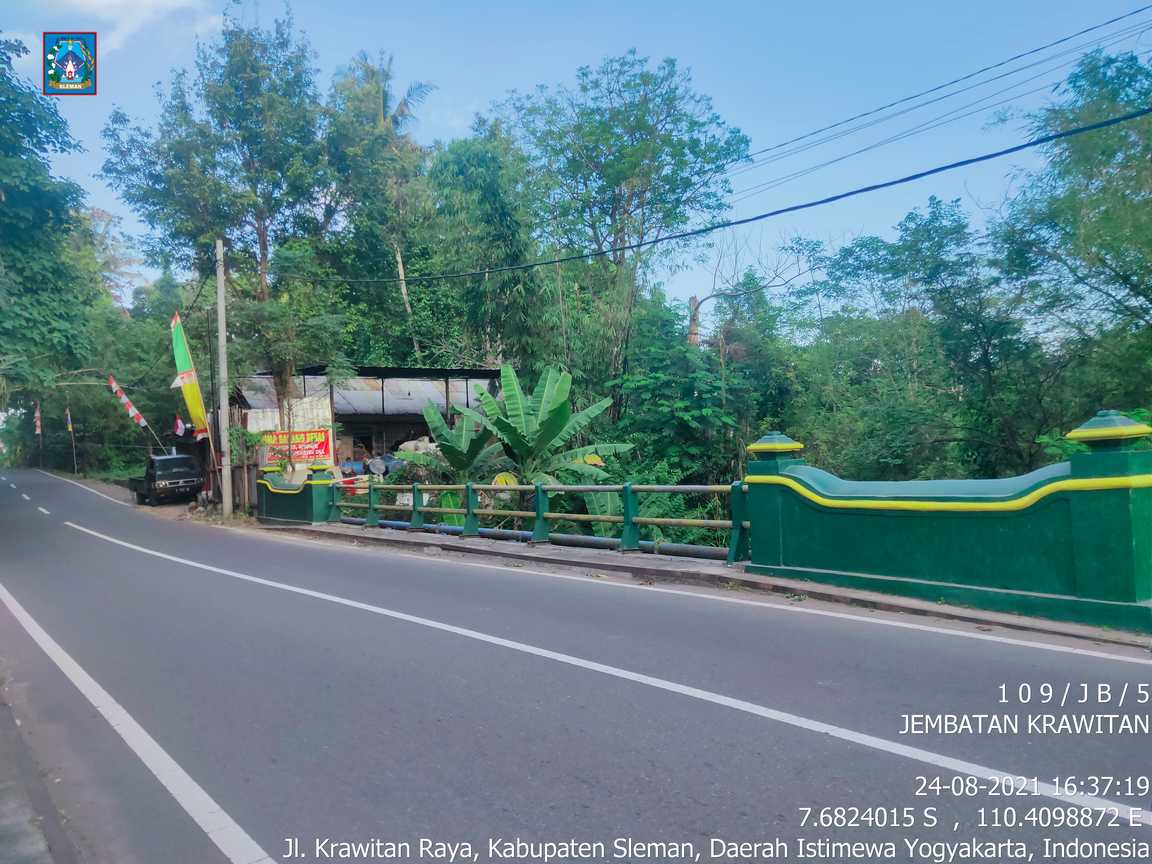

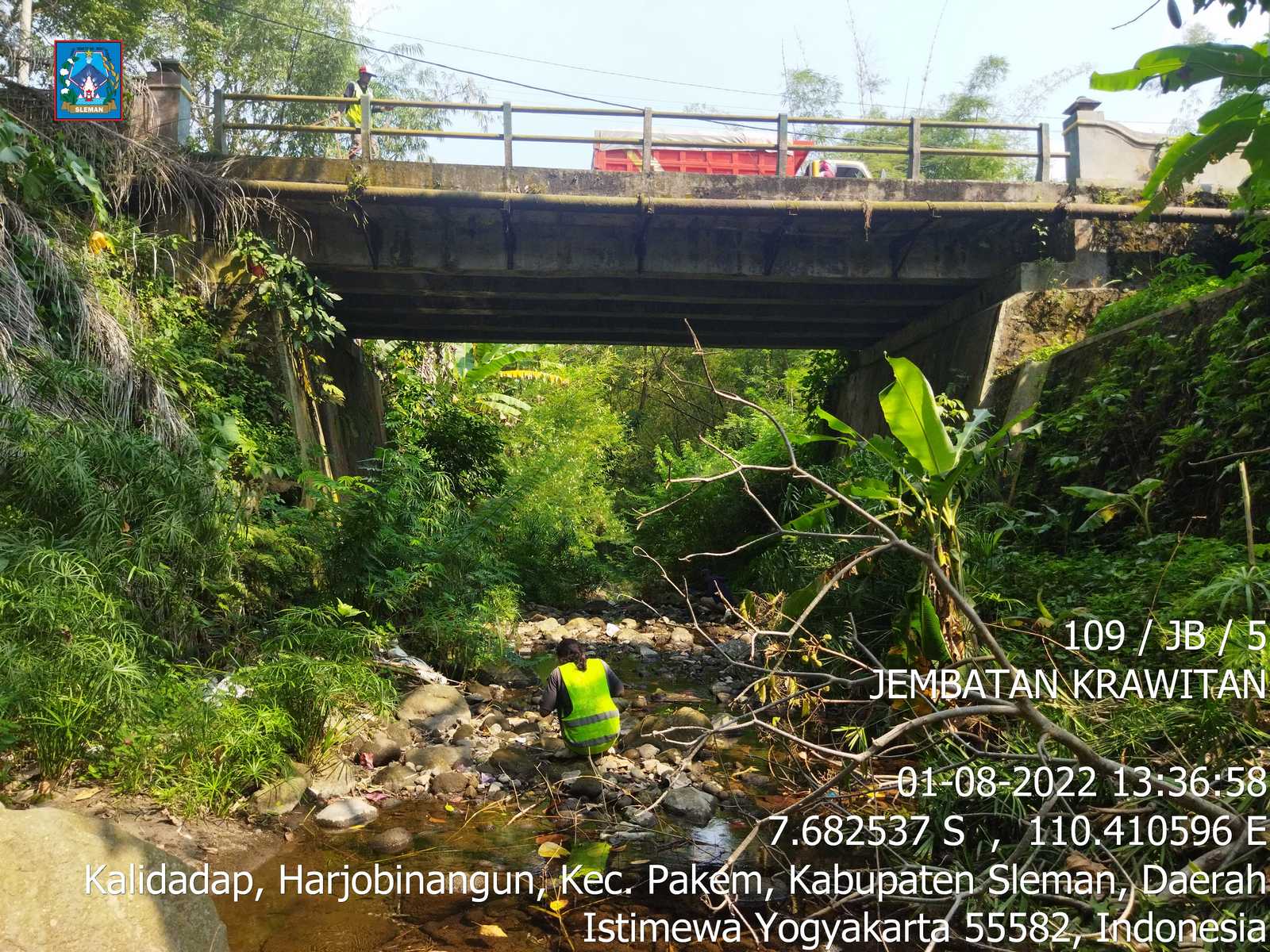

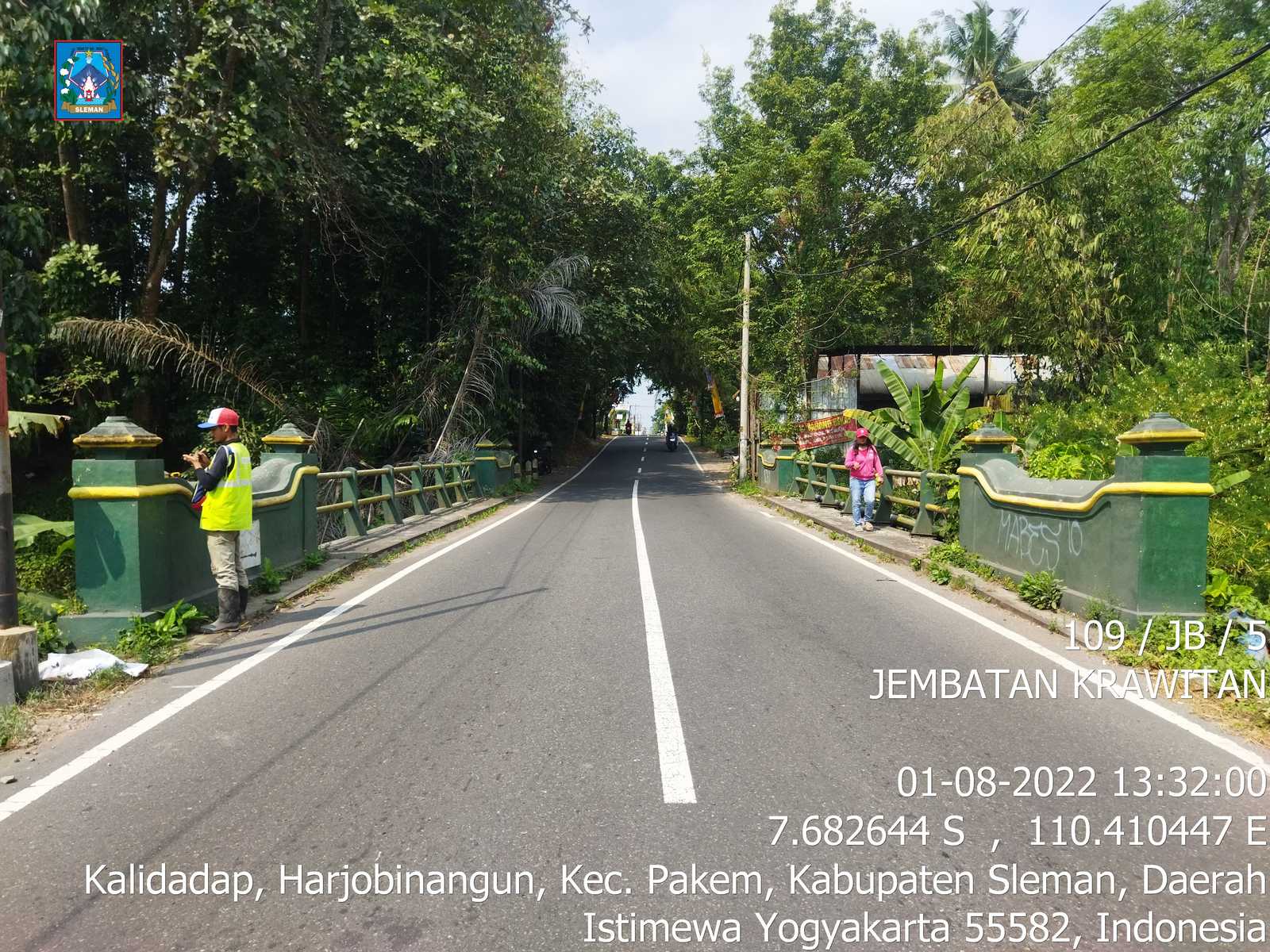

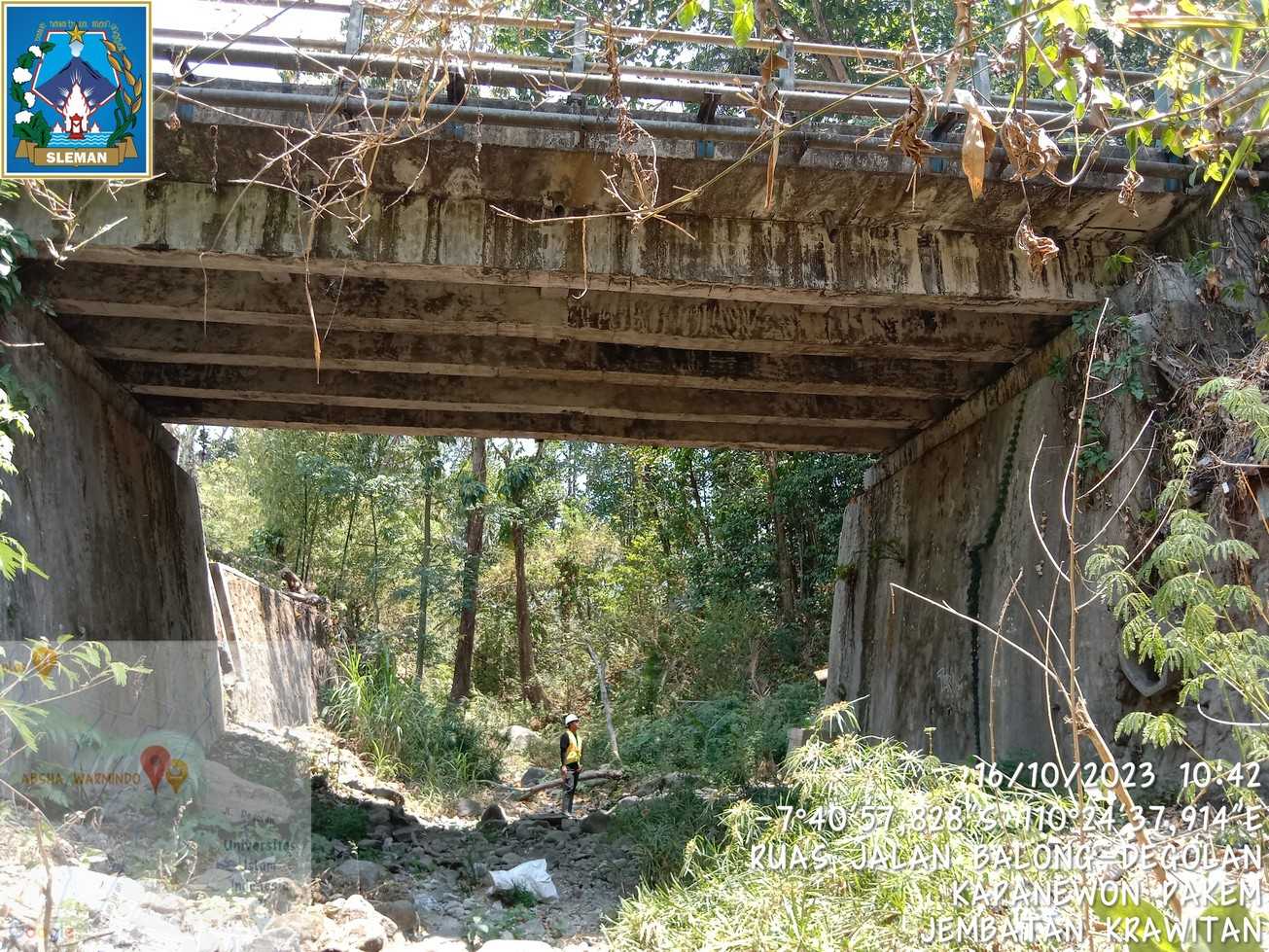

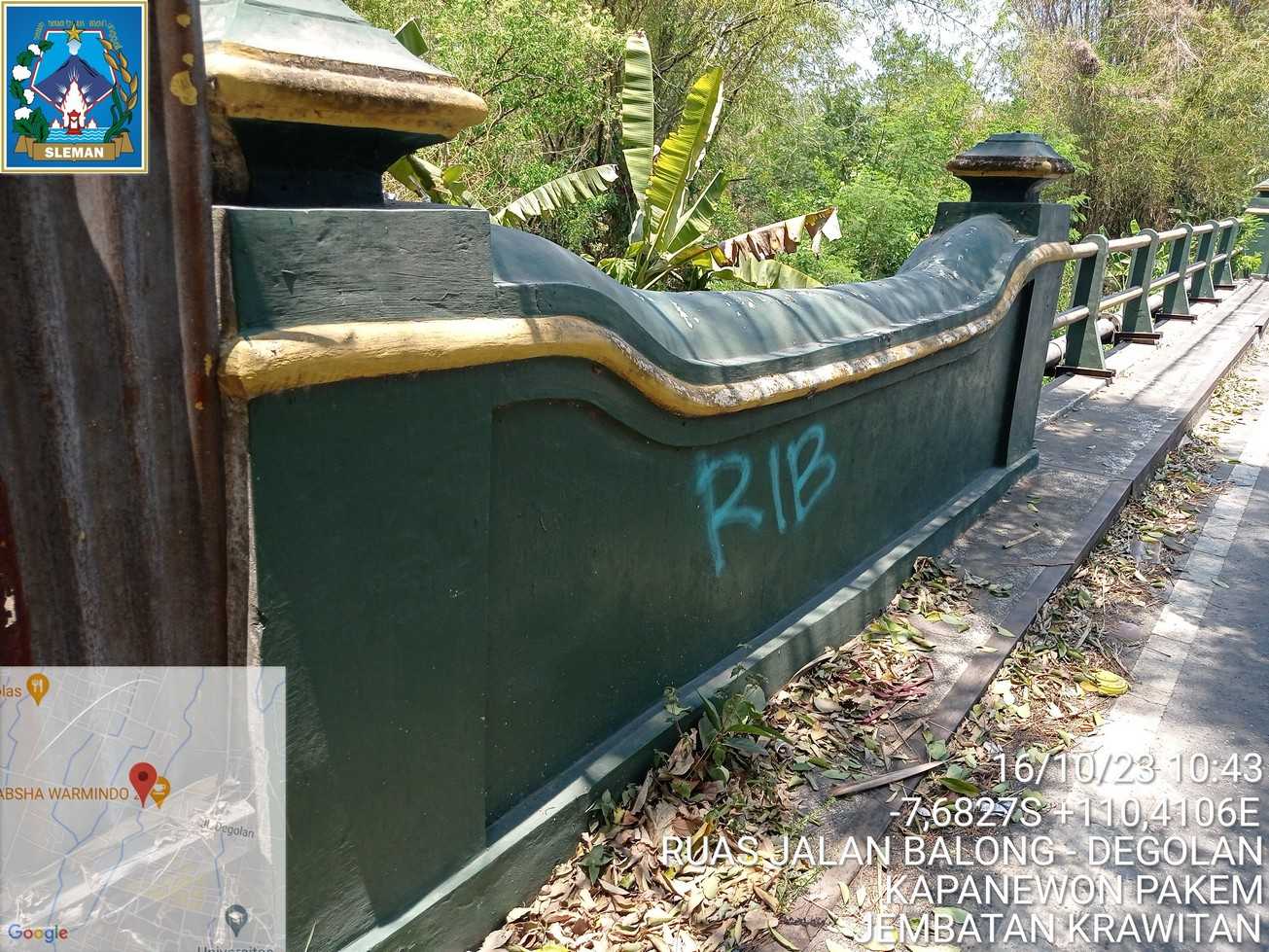

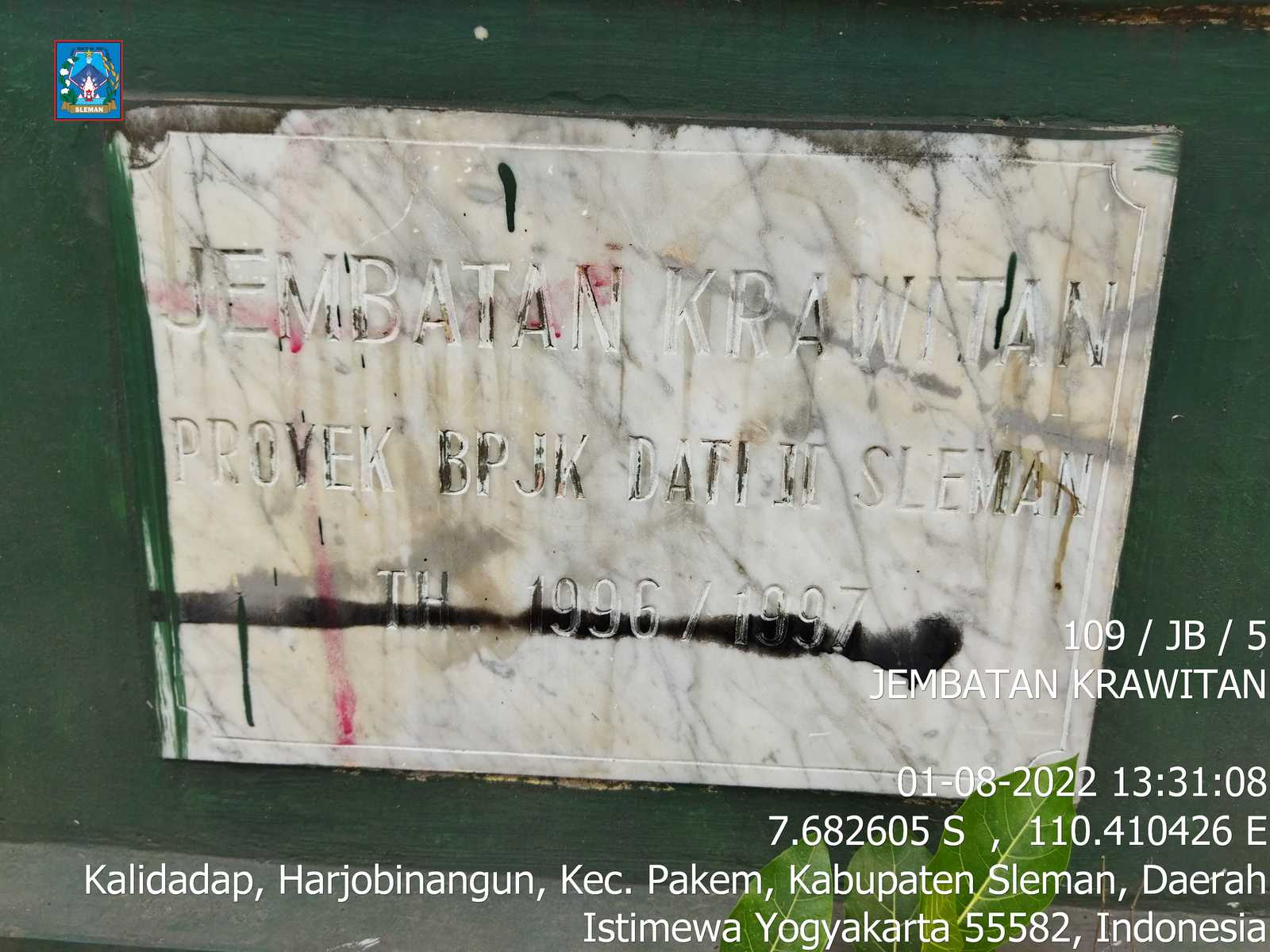

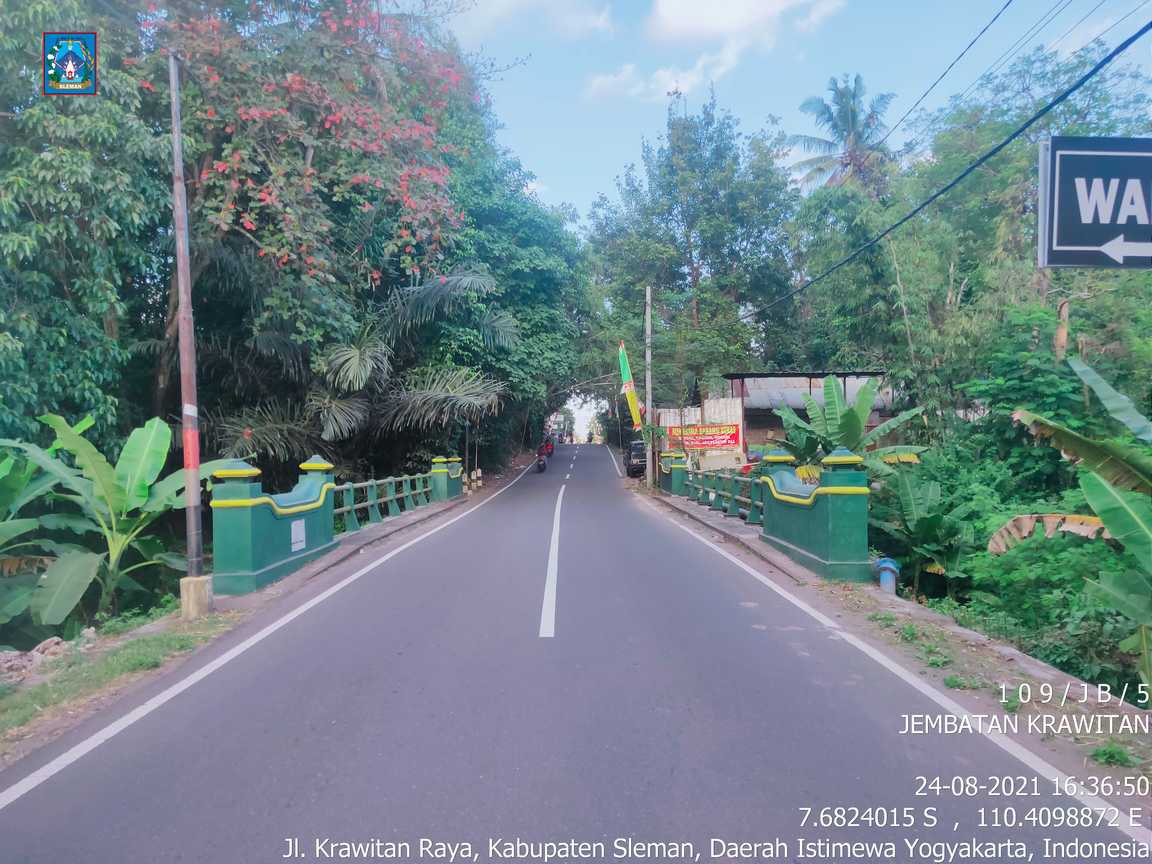

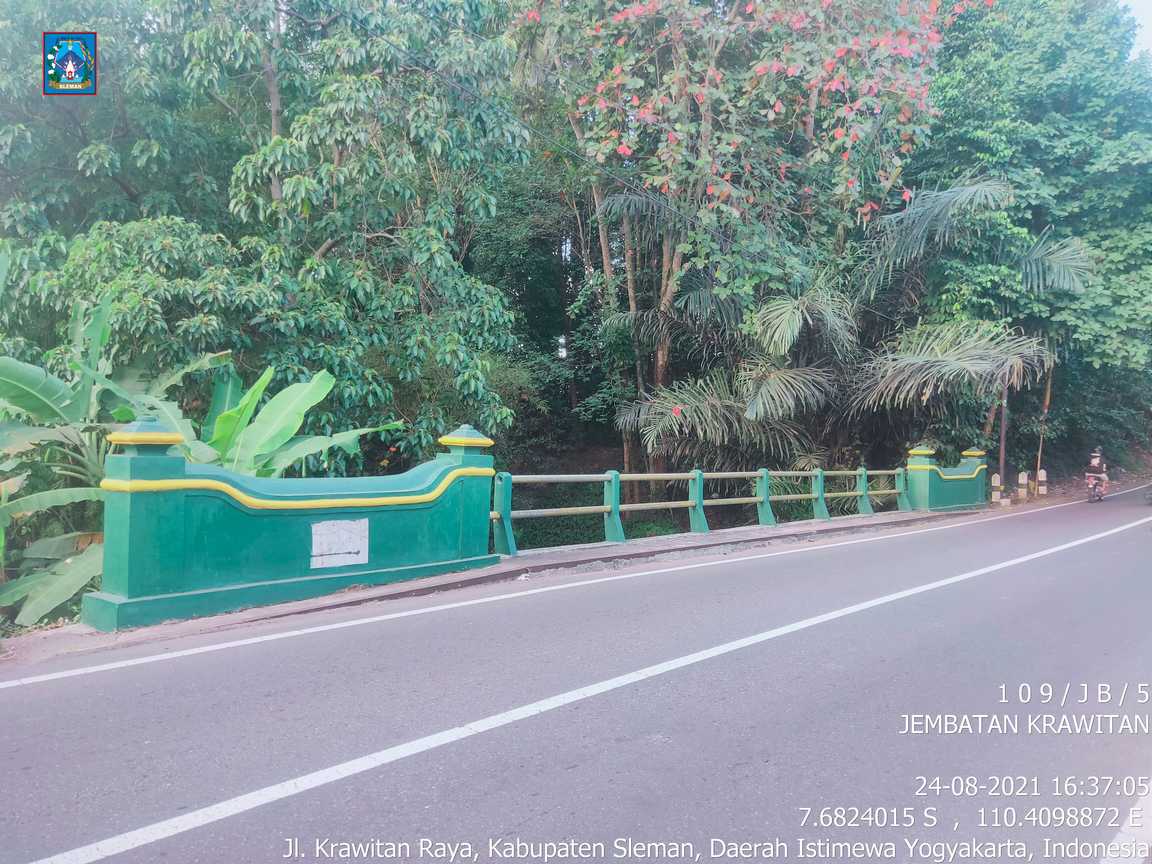

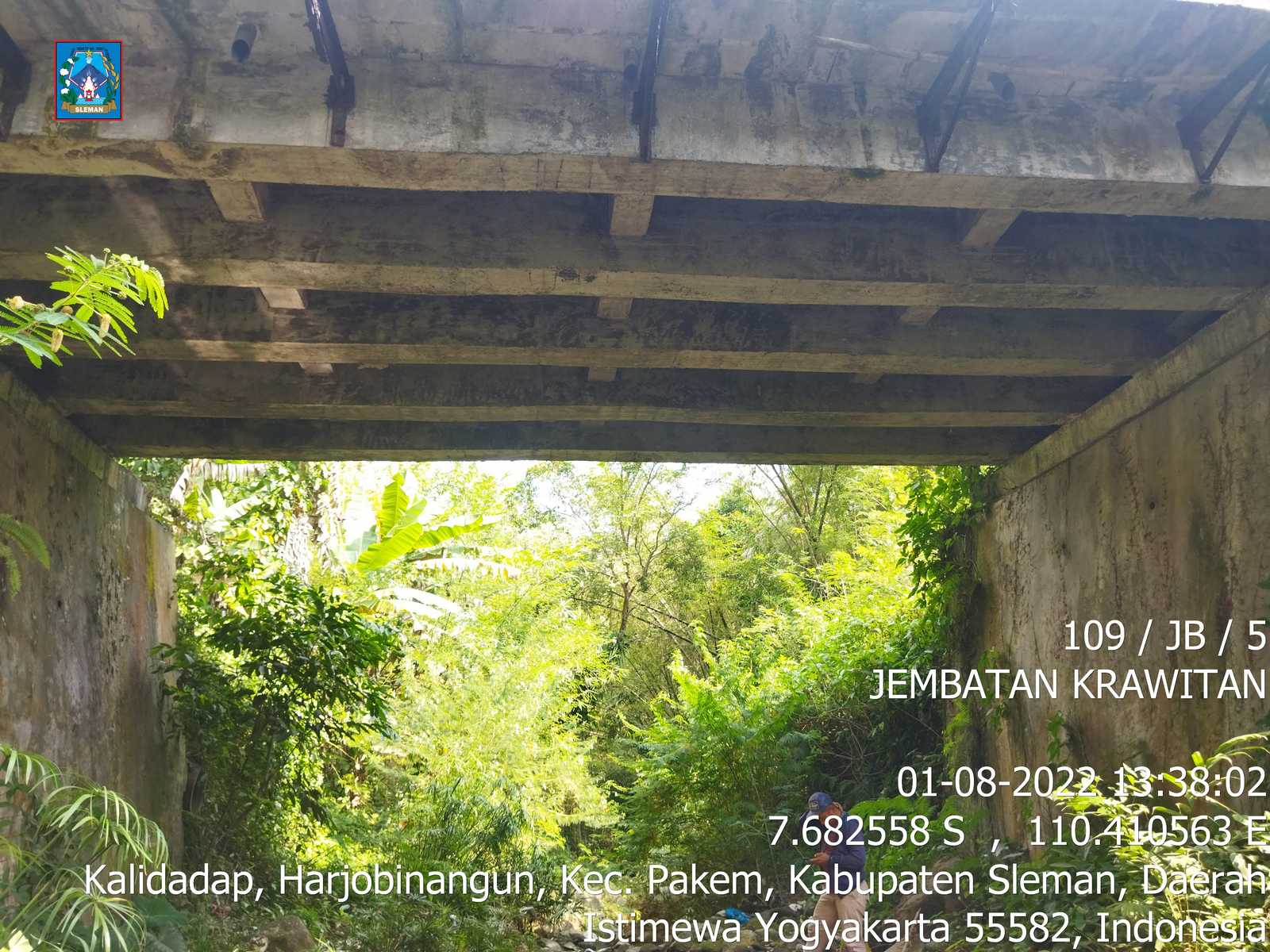

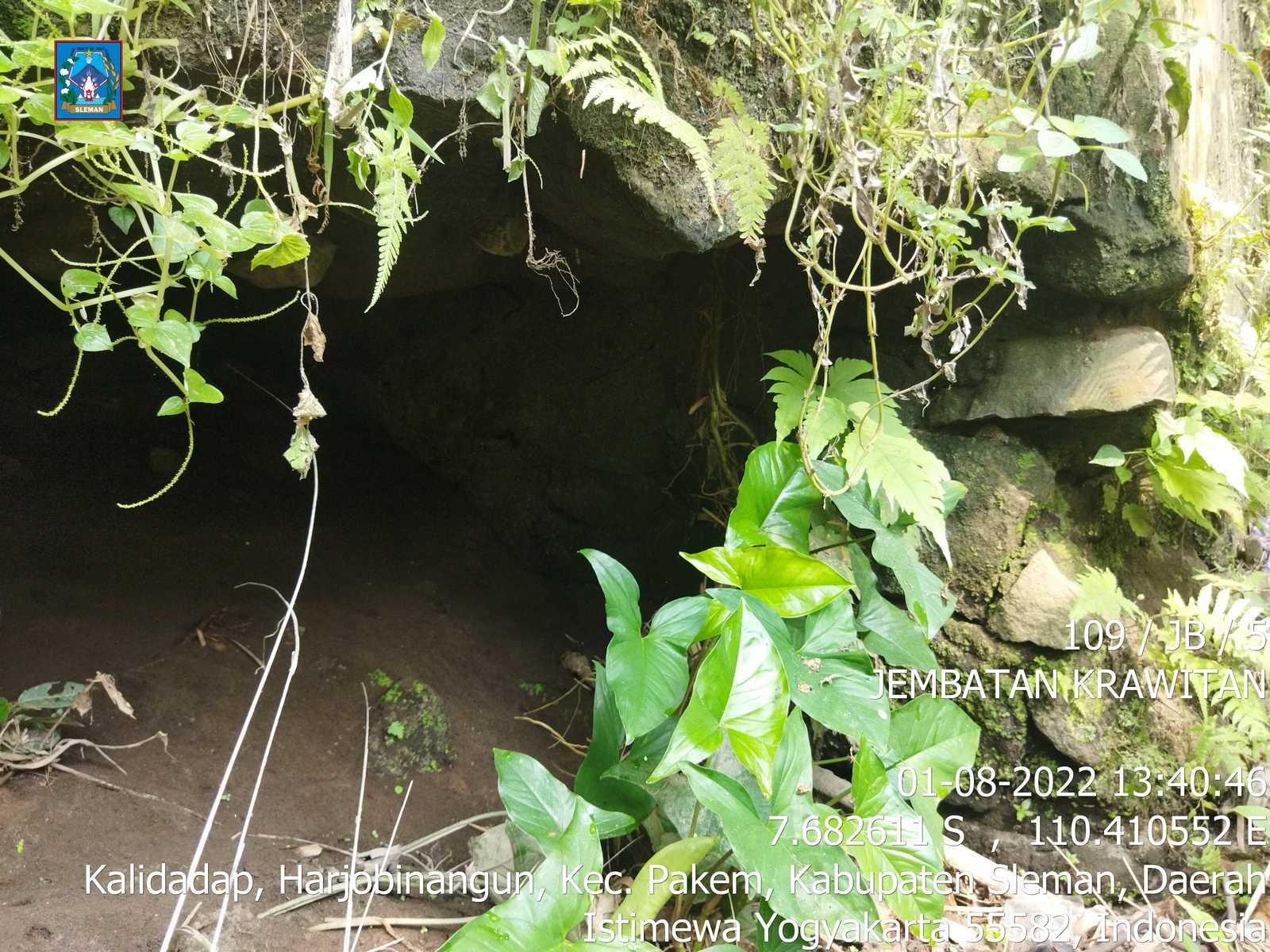

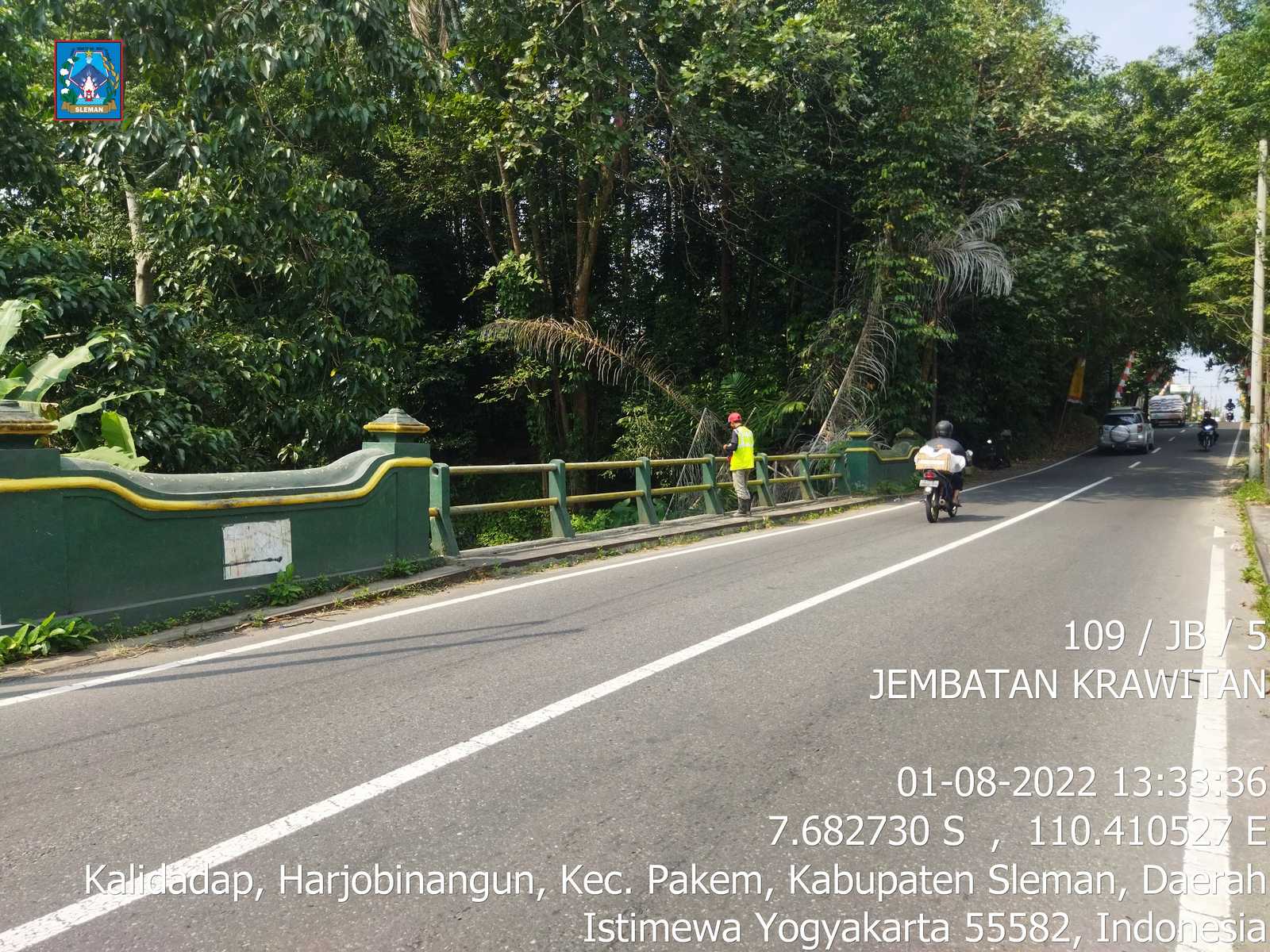

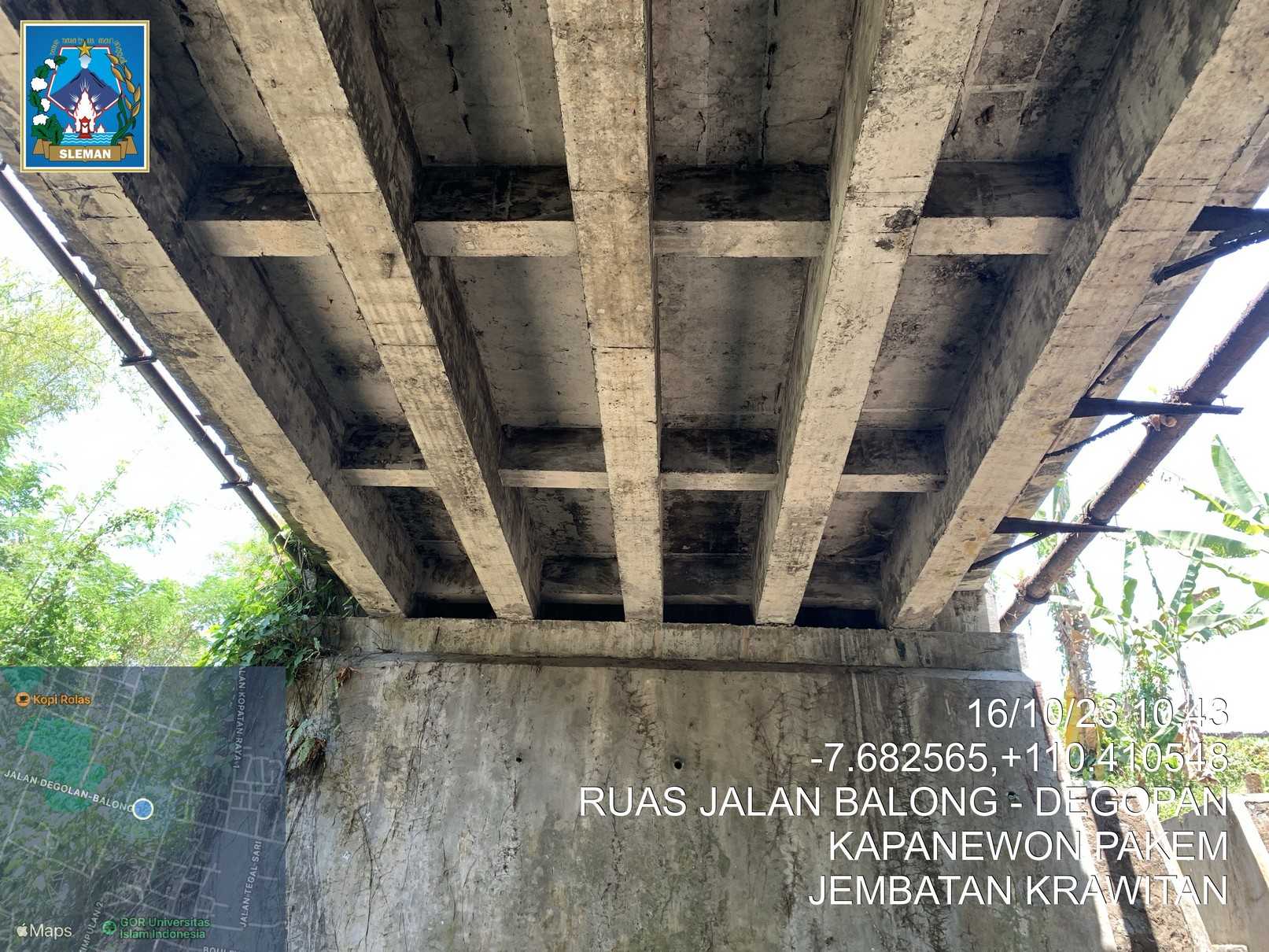

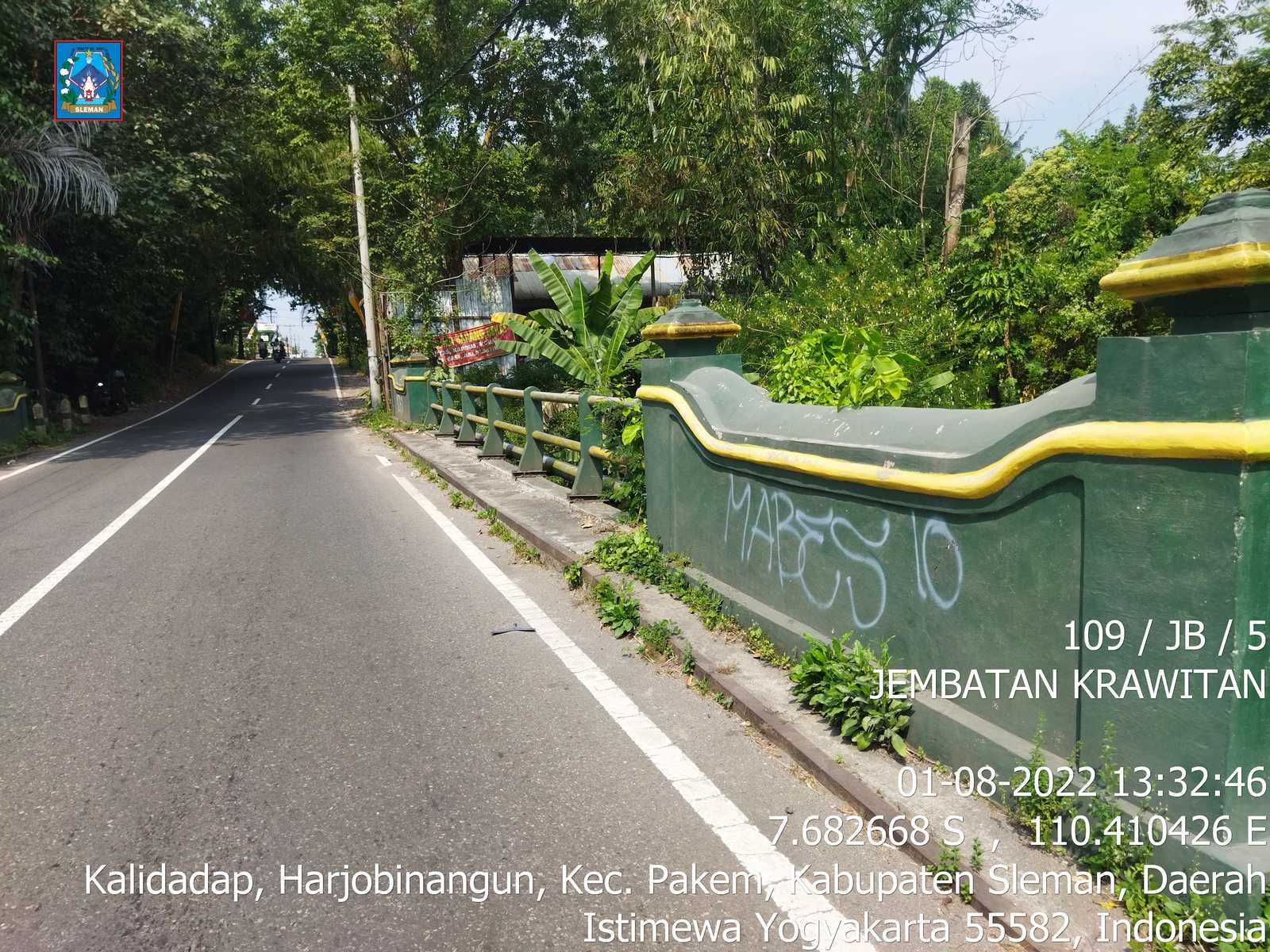

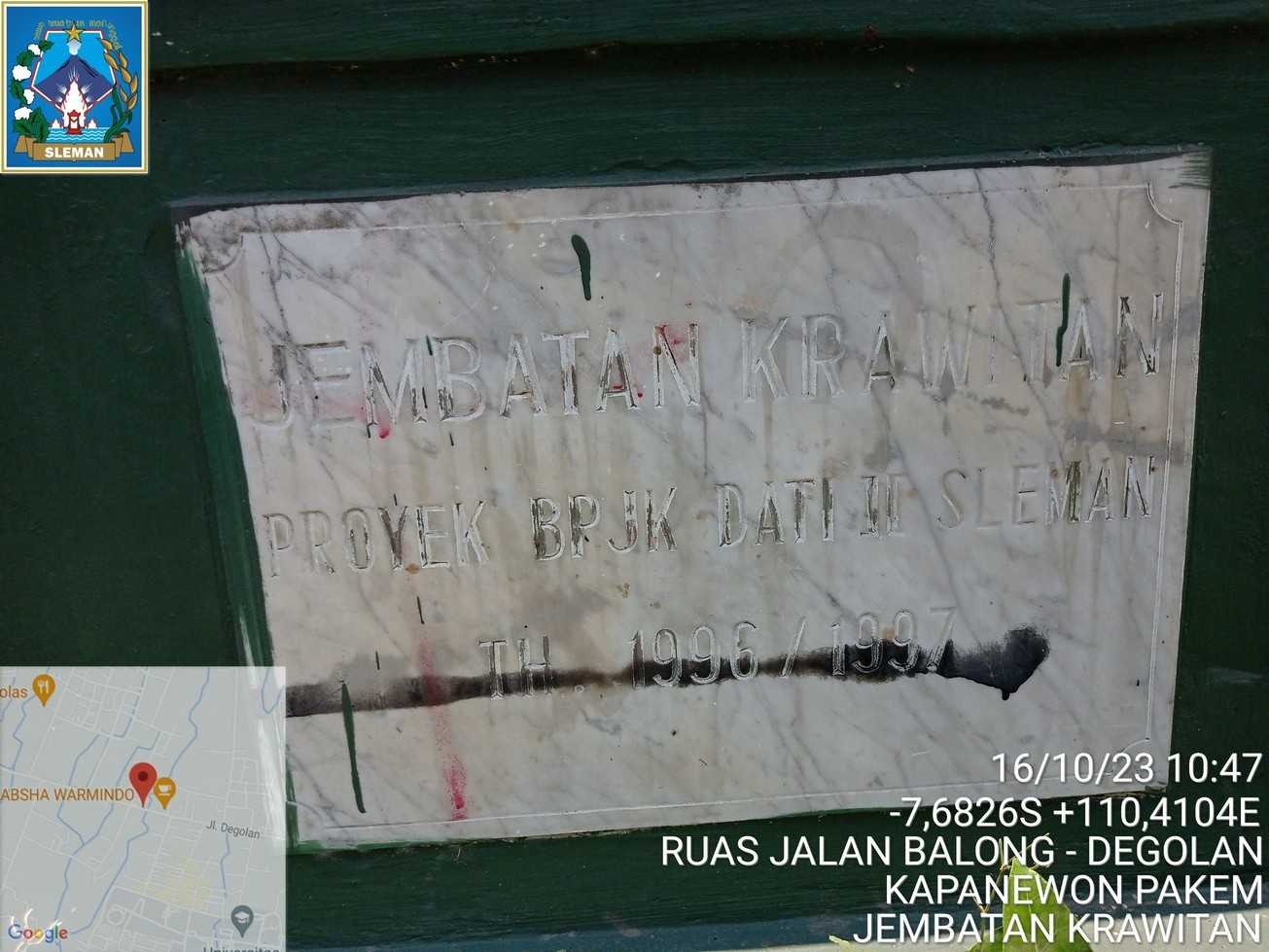

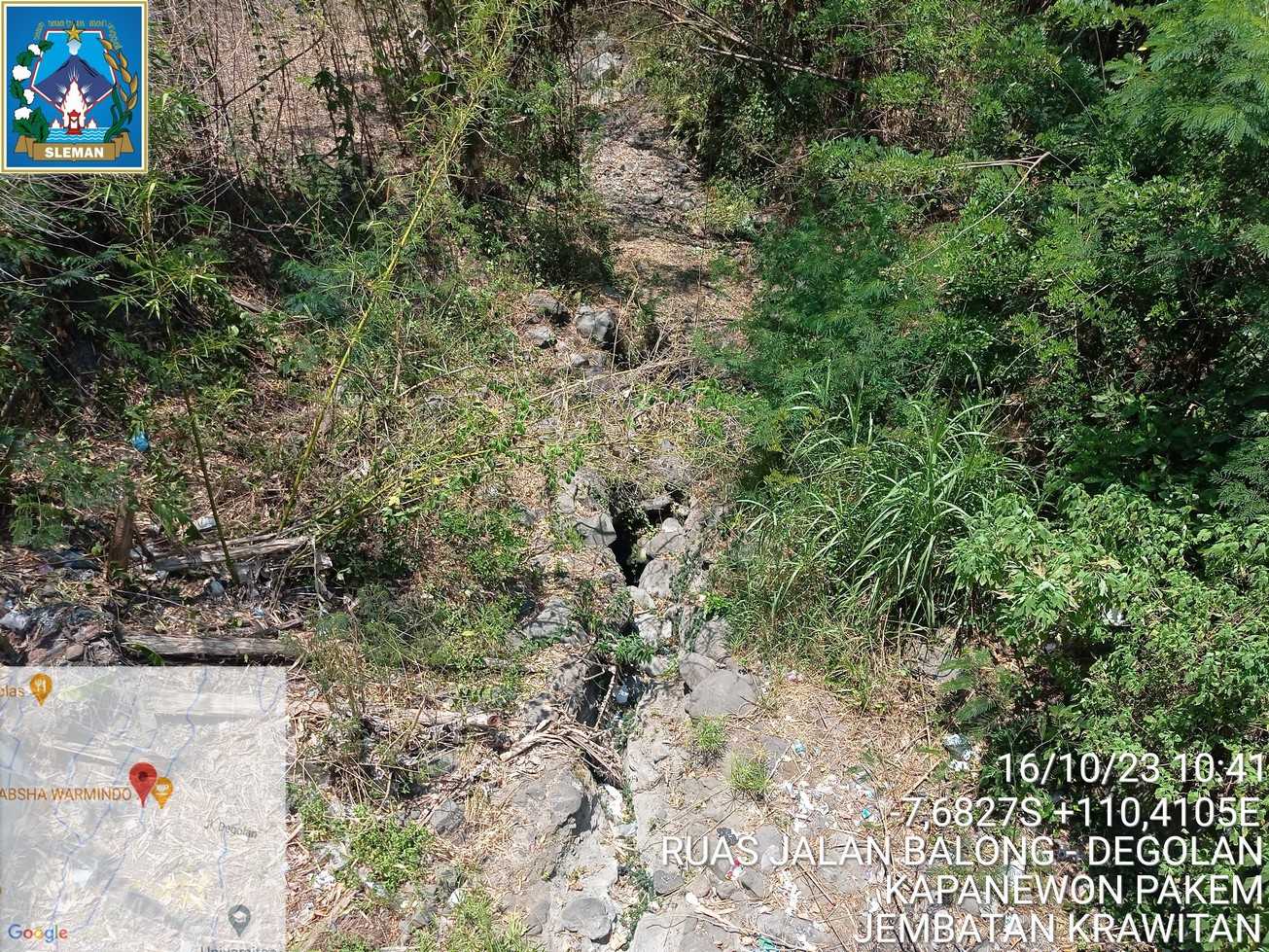

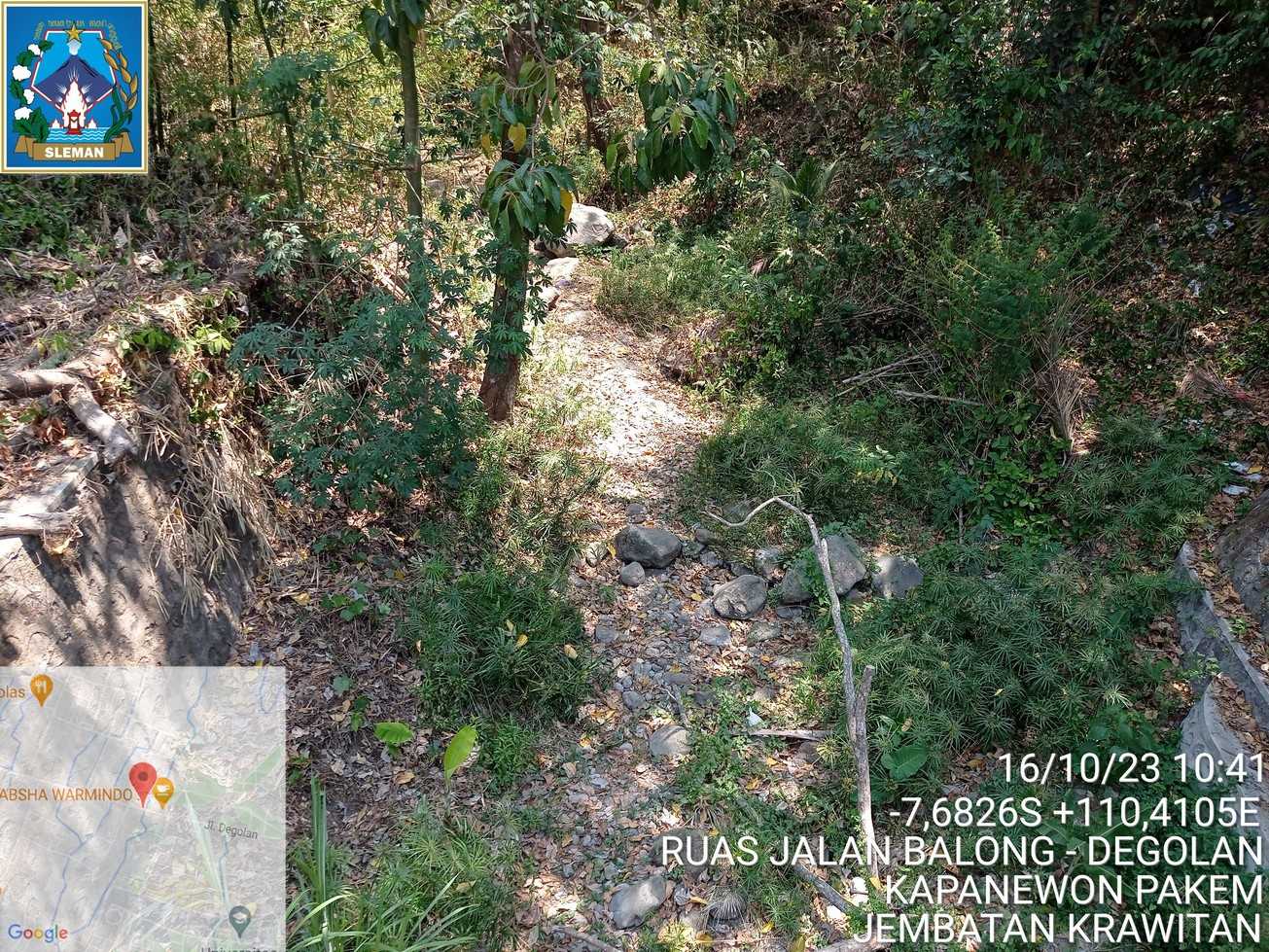

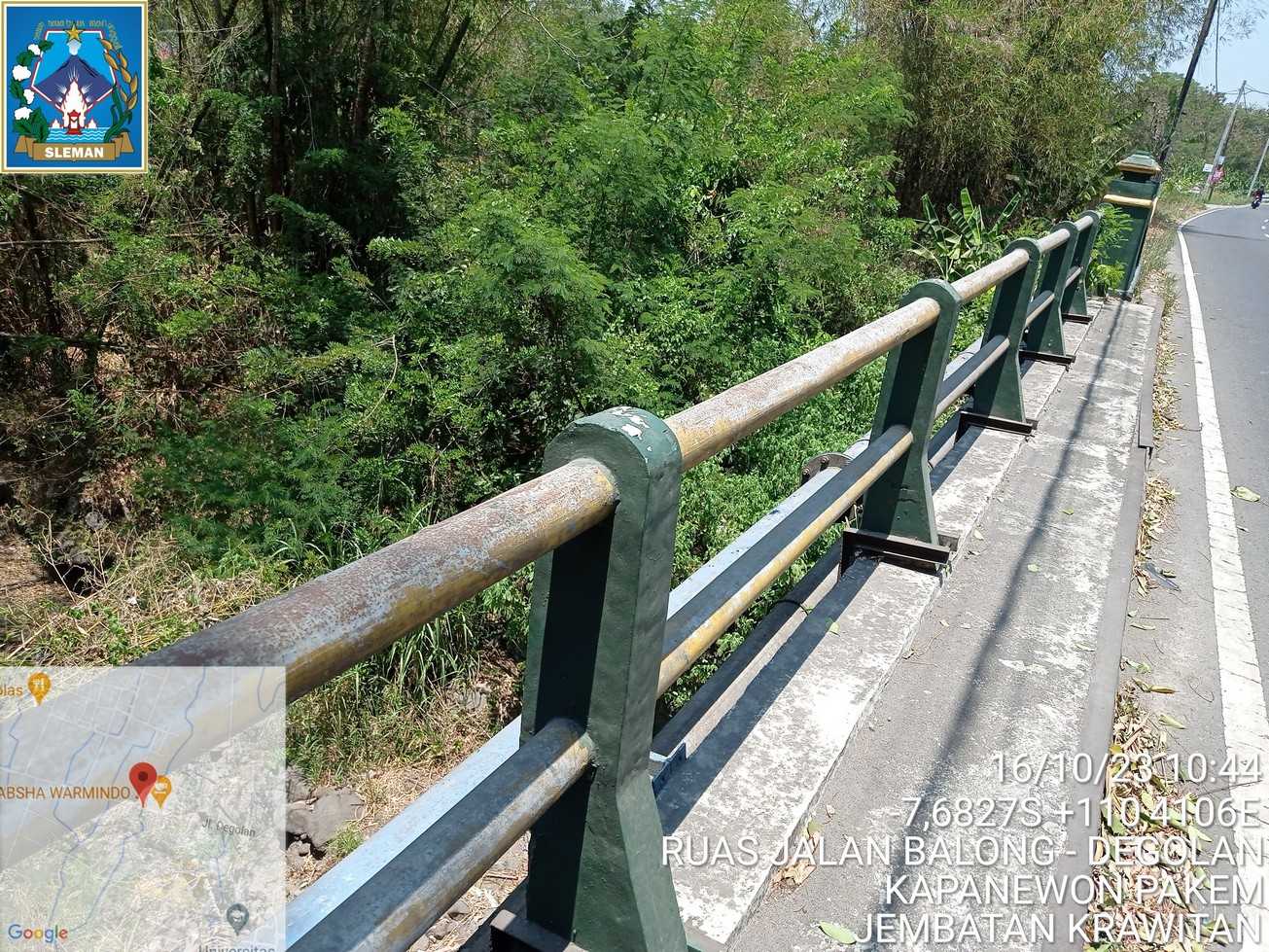

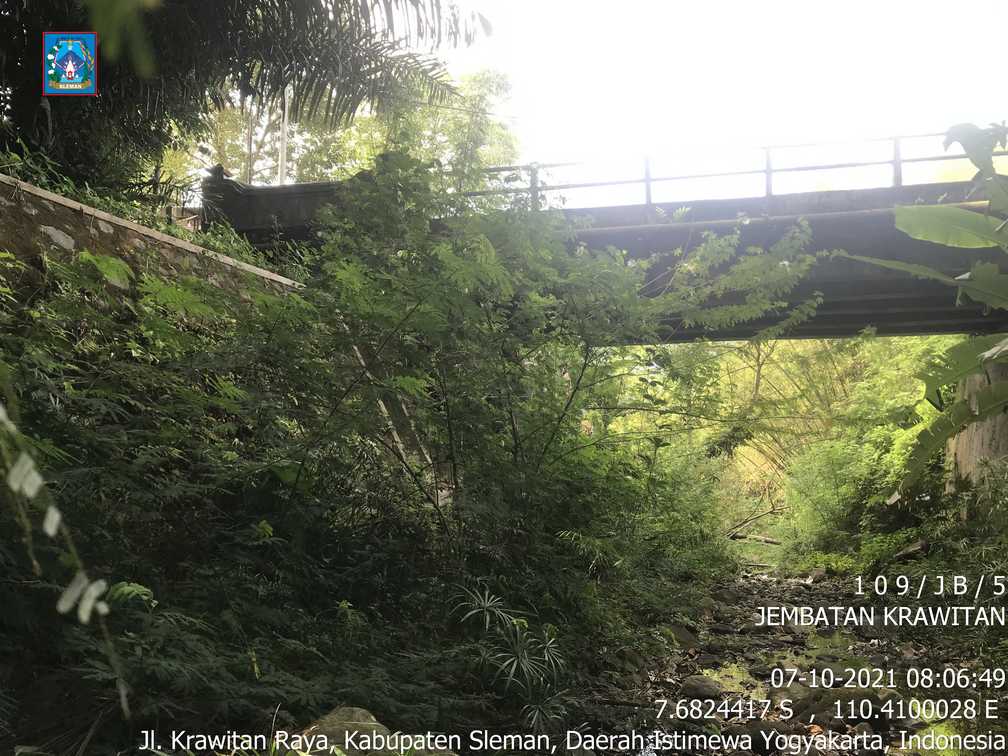

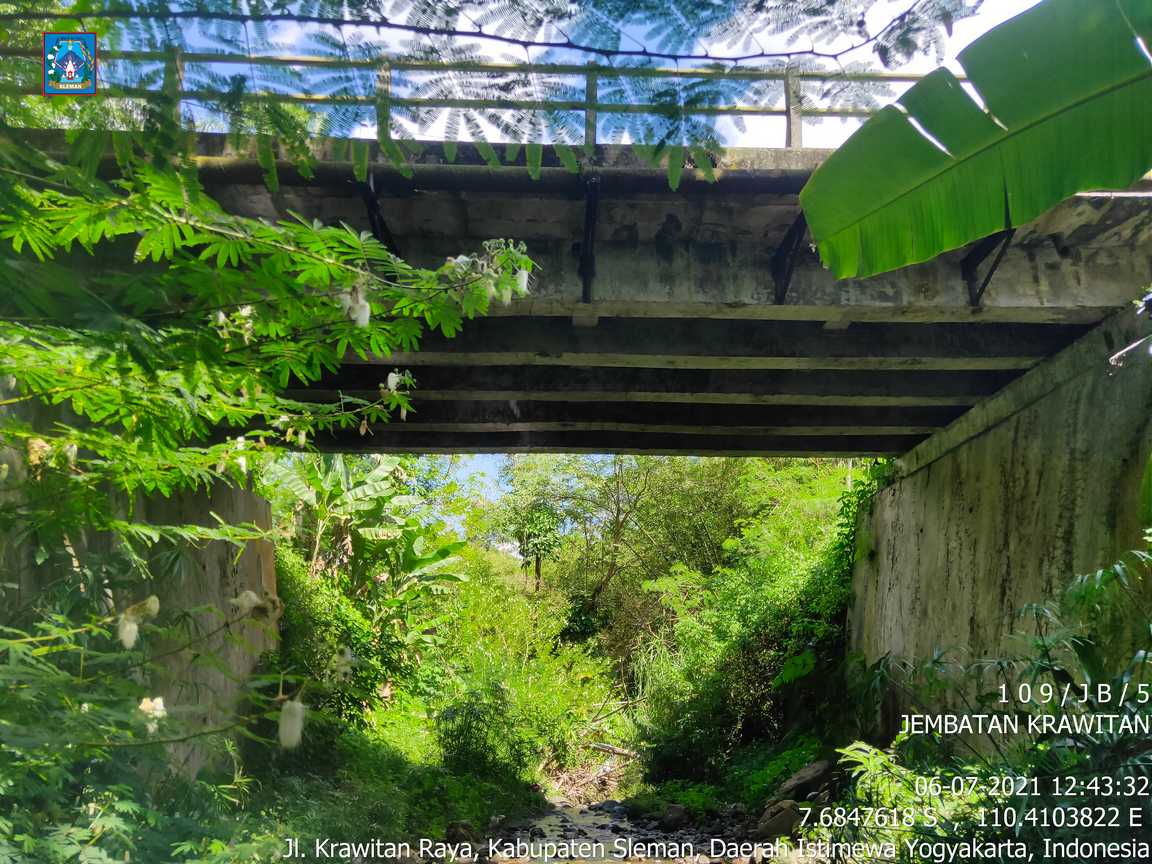

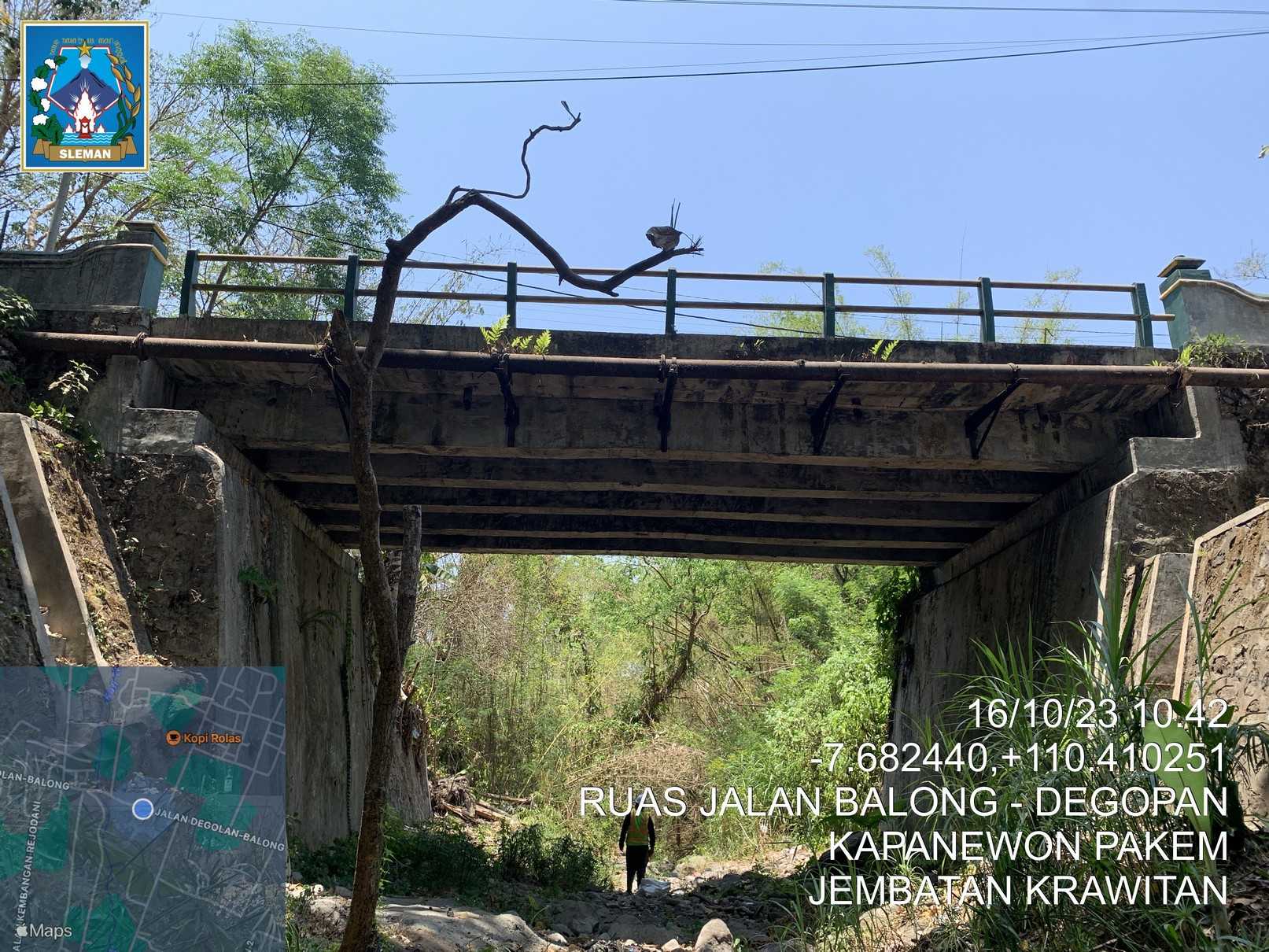

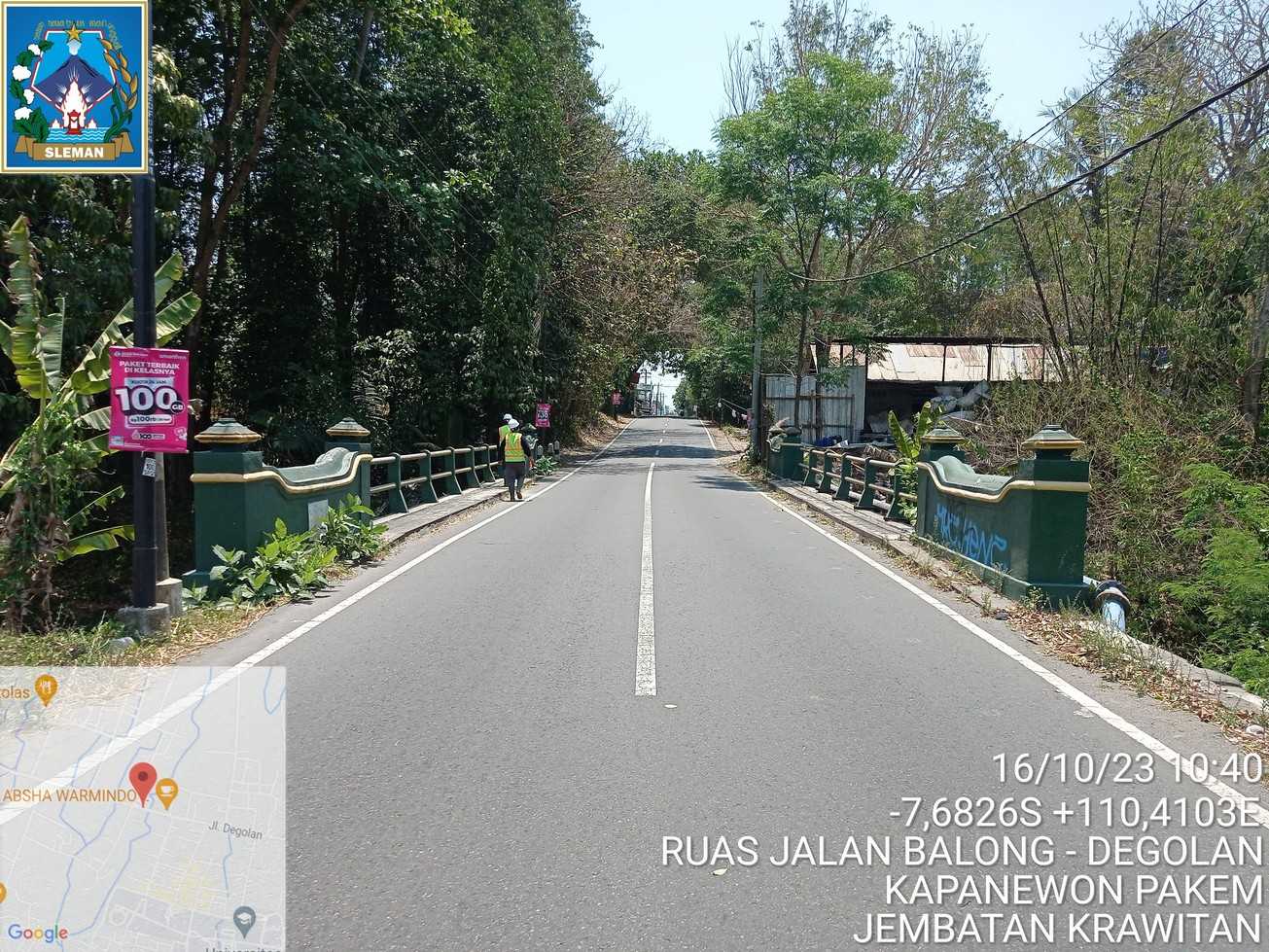

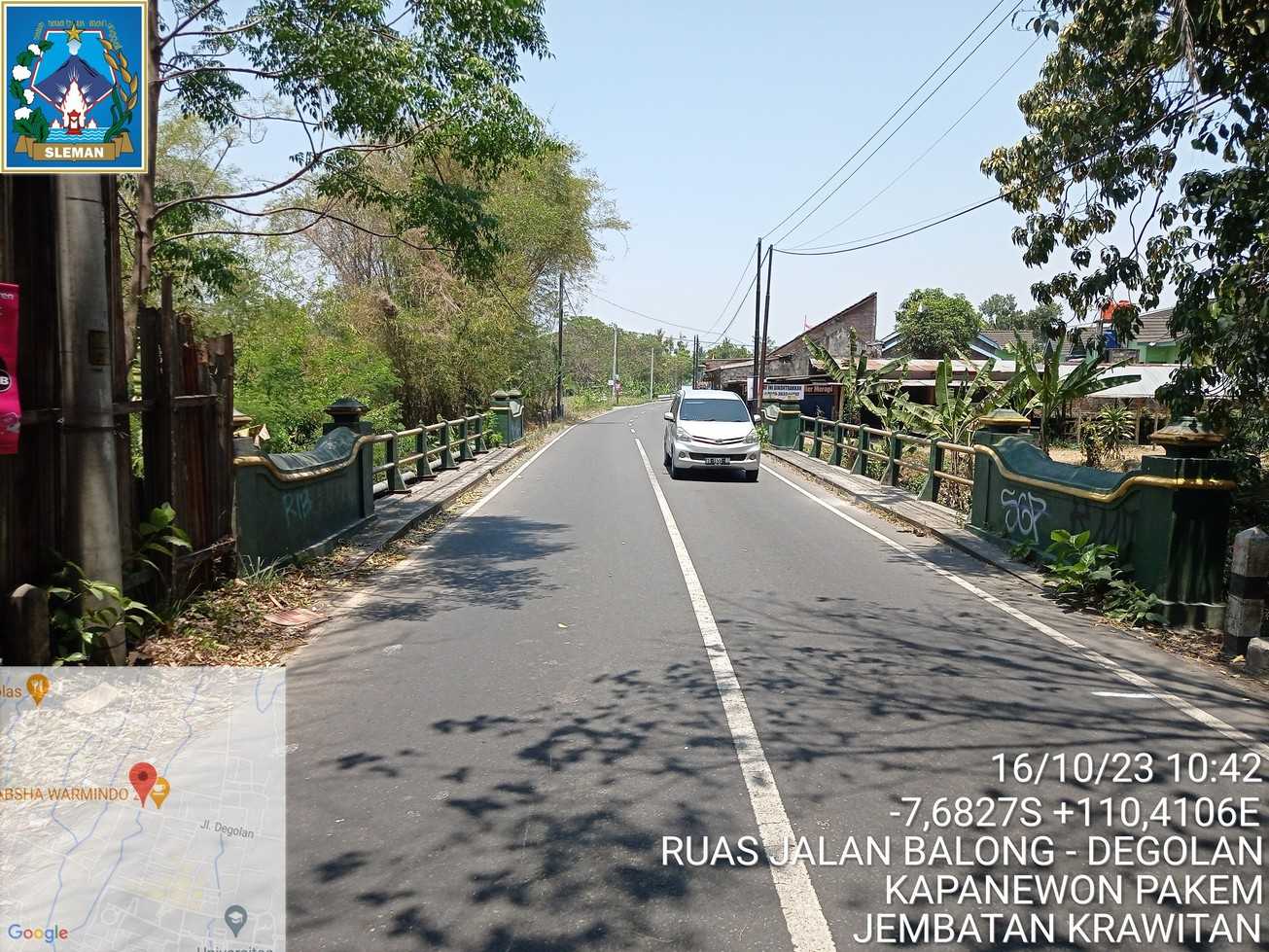

Foto
