| Nama Ruas Jalan | 120 - REJODANI - MANCASAN |
| No. Jembatan | KB.34.0004.0120.003 |
| Nama Jembatan | NYAMPLUNG |
| Kapanewon | Ngaglik |
| kmpost | |
| Koordinat | -7.705280, 110.376794 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 4.5 m | 4.5 m | 4.5 m |
| Lebar | 7.3 m | 7.3 m | 7.3 m |
| Bentang | 1 | 1 | 1 |

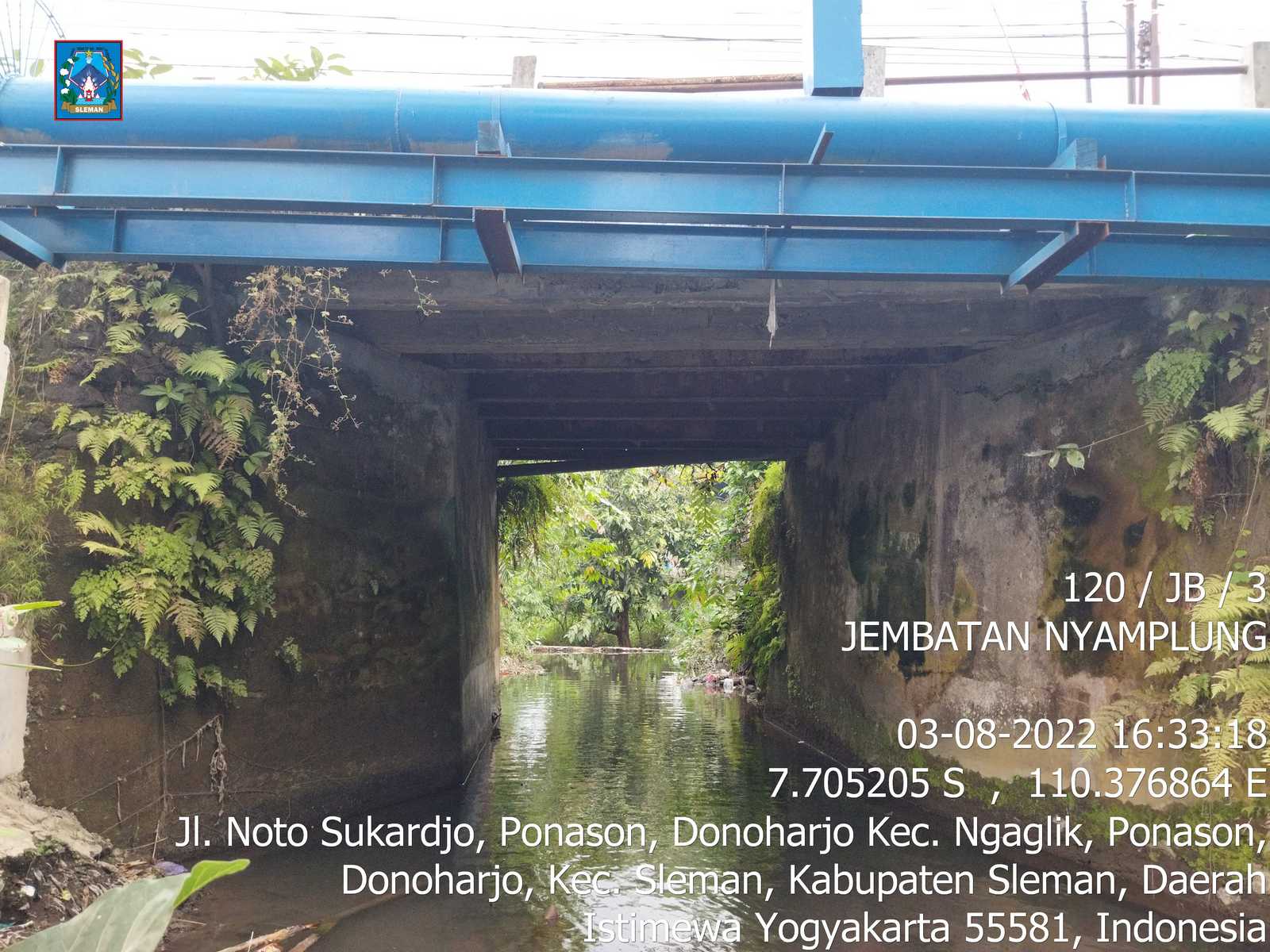

Struktur Bangunan Atas |
|||
| Tipe | Gelagar, Gelagar komposit | Gelagar, Gelagar komposit | Gelagar, Gelagar komposit |
| Bahan | Beton bertulang, Baja | Beton bertulang, Baja | Beton bertulang, Baja |
| Kondisi | 2 | 4 | 3 |
Lantai |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 2 | 2 | 1 |

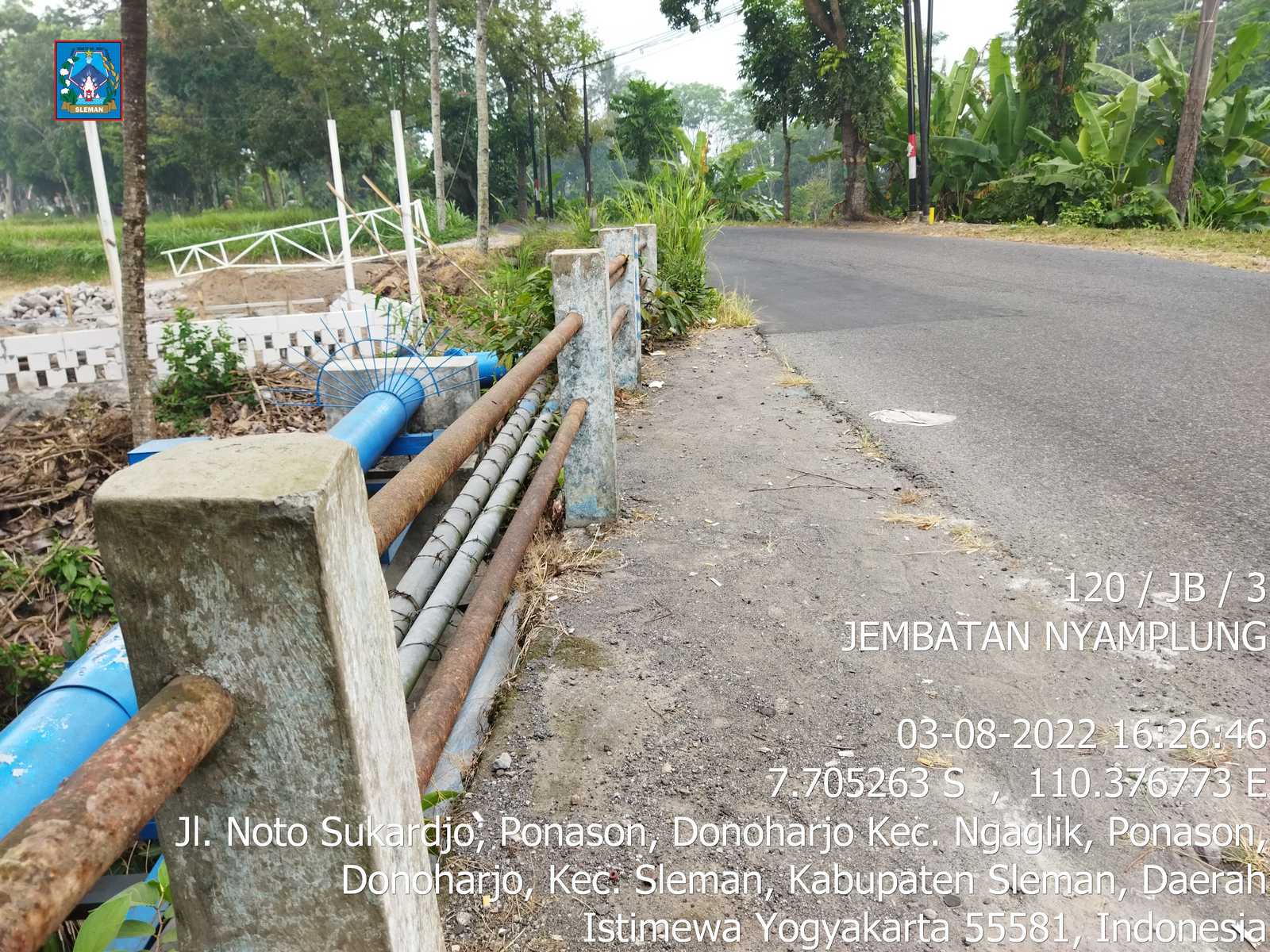

Sandaran |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
| Kondisi | 2 | 2 | 2 |
Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 2 | 1 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 2 | 1 | 2 |
KONDISI |
|||
| Nilai Kondisi | 4 (Kritis) | 4 (Kritis) | 3 (Rusak Berat) |

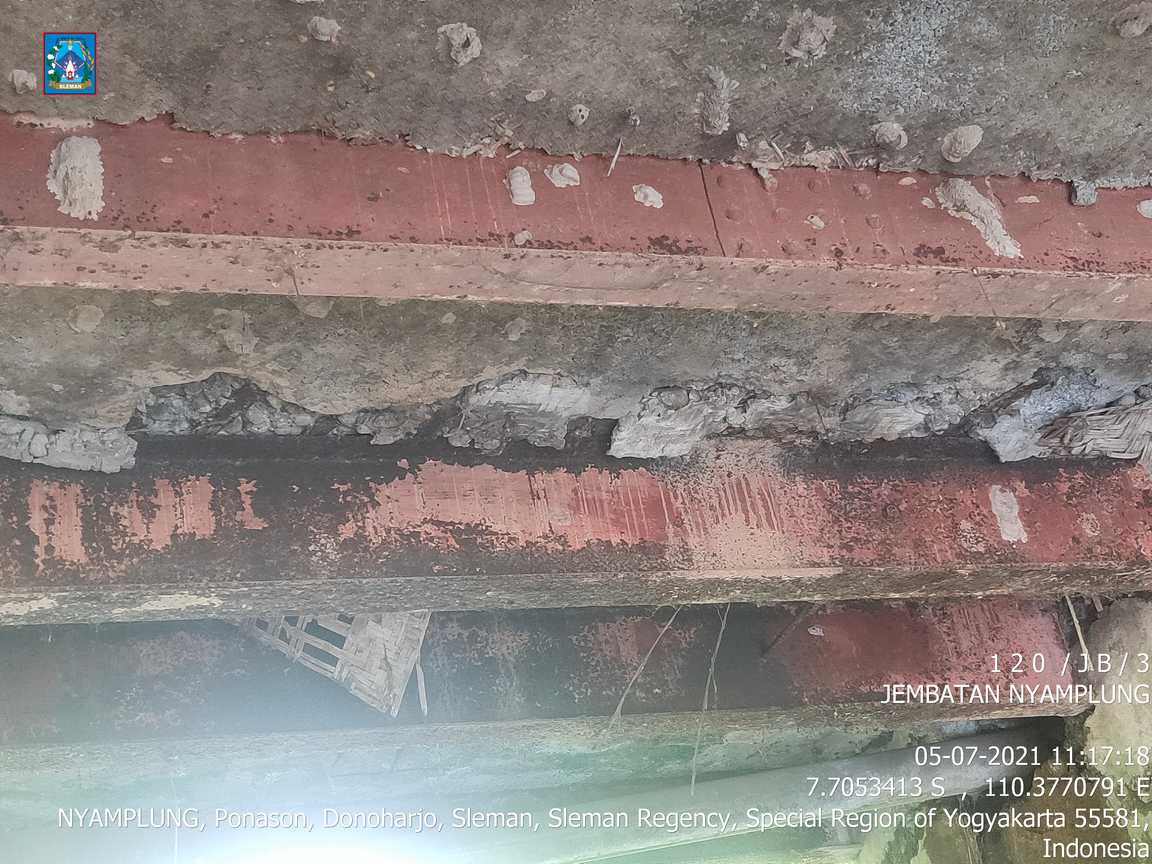

| Kerusakan | Gelagar komposit dan tulangan plat jembatan berkarat,Plat lantai jembatan retak, lapis permukaan aspal retak | Penurunan mutu/berkarat pada bangunan gelagar ,Penurunan mutu/pecah pada bangunan plat jembatan | Gelagar baja berkarat,Aspal aus dan retak |
| Penanganan | Rehabilitasi (perkuatan atau penggantian) | Rehabilitasi (perkuatan atau penggantian) | Rehabilitasi |
