Detail Jembatan SEDOGAN I

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	2.5 m	2.5 m	2.5 m
Lebar	12.2 m	12.2 m	12.2 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Pasangan bata	Pasangan bata	Pasangan bata
Kondisi	2	2	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	2	2	1
Sandaran
Bahan 1
Bahan 2
Kondisi	-
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	3	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	1	1
KONDISI
Nilai Kondisi	3 (Rusak Berat)	3 (Rusak Berat)	2 (Rusak Sedang)
Kerusakan	Penurunan mutu pelengkung pasangan batu bata ,Scouring abutment jembatan, Lapis permukaan aspal retak	Penurunan mutu/retak/scouring pada bangunan kepala jembatan,Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung	Keropos pada pelengkung ,Retak pada abutment
Penanganan	Rehabilitasi (perbaikan dan /atau perkuatan)	Rehabilitasi (perbaikan dan /atau perkuatan)	Pemeliharaan Berkala

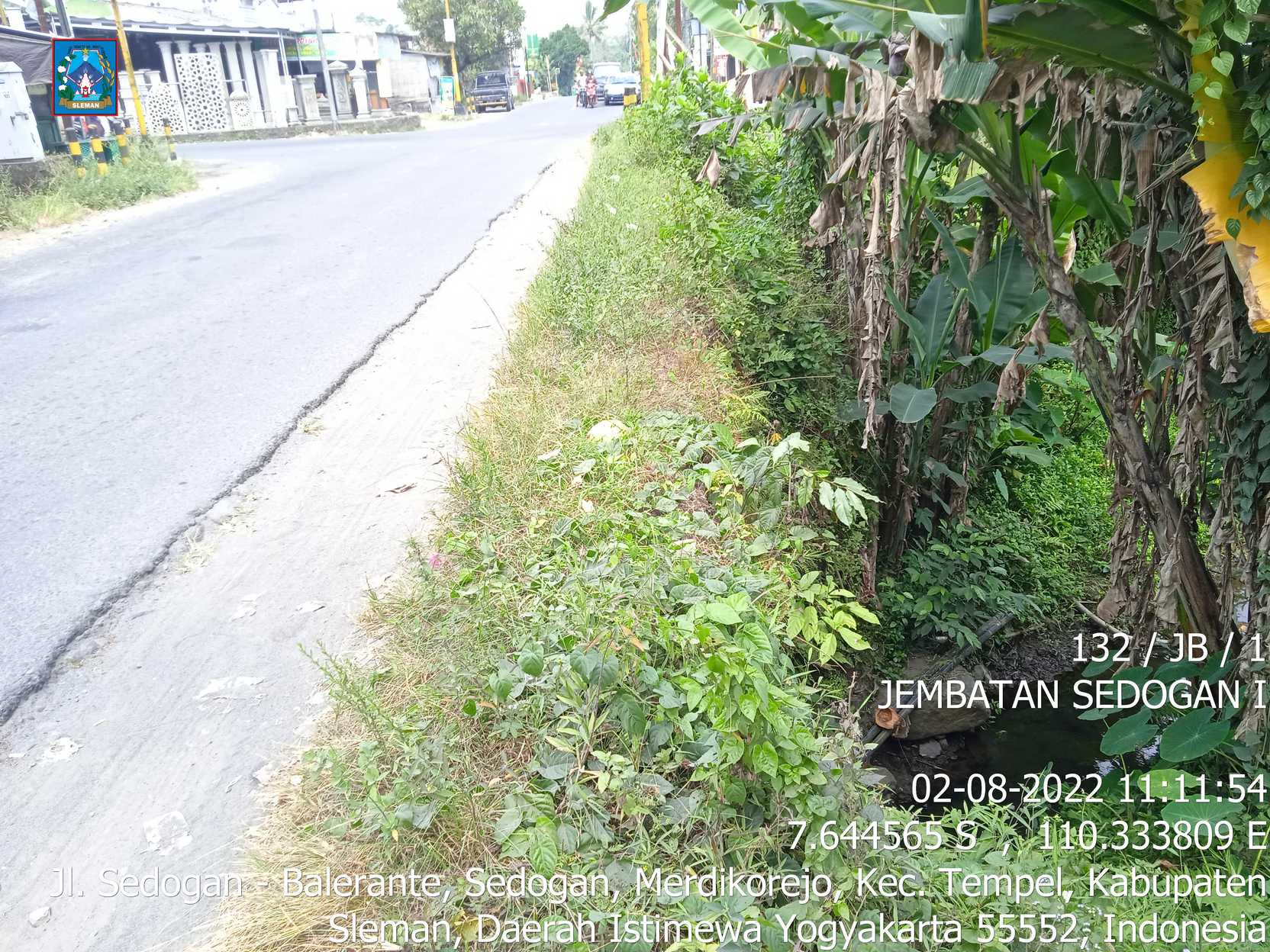

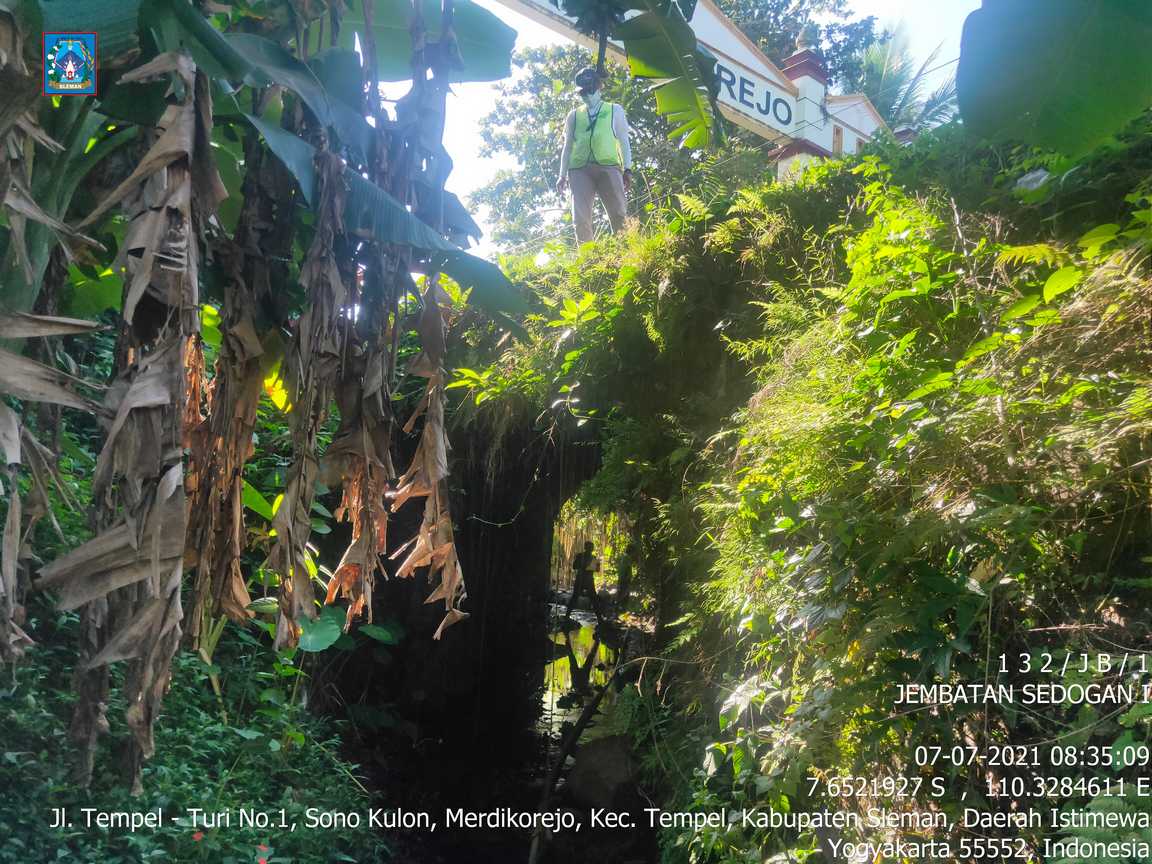

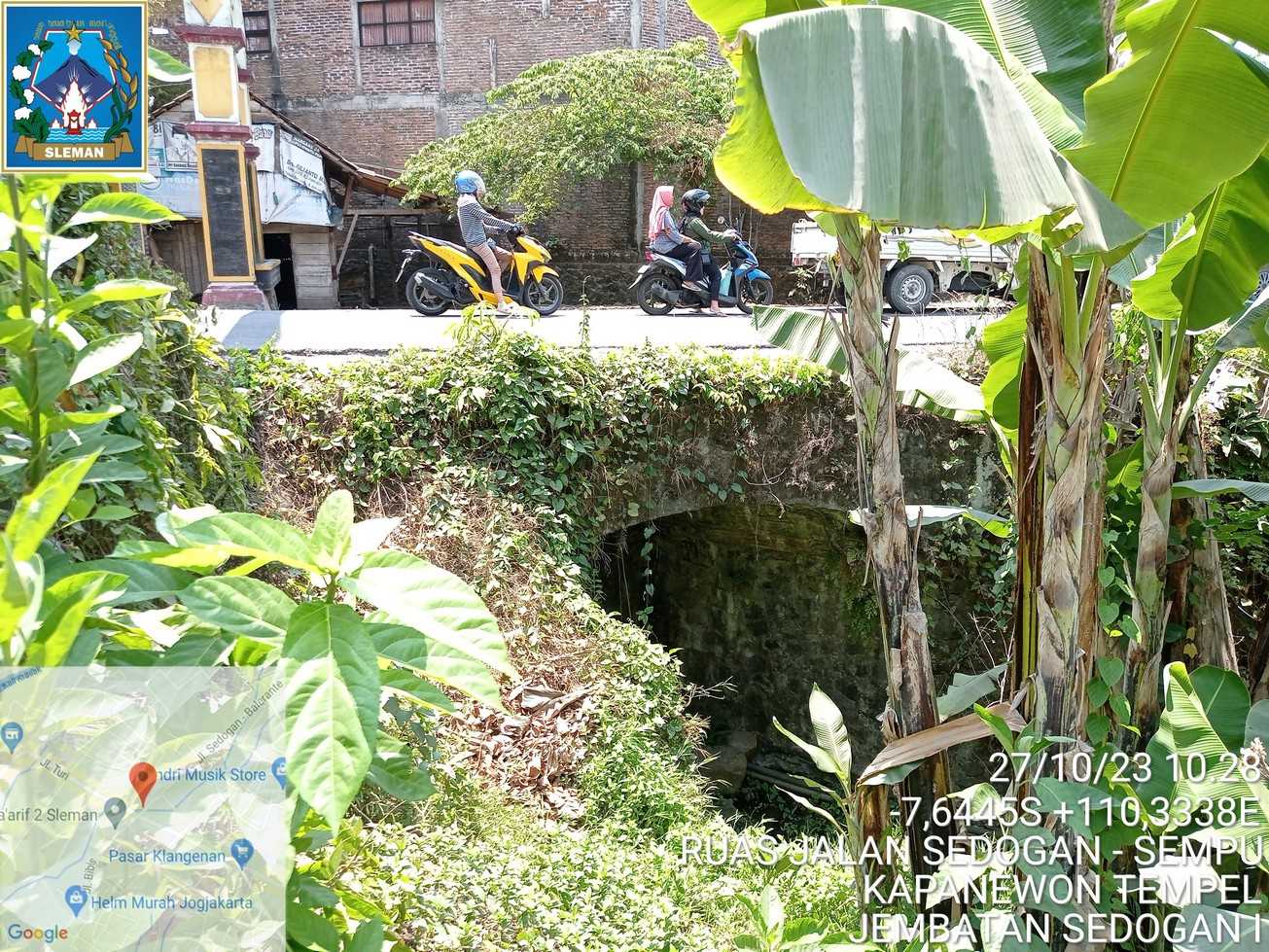

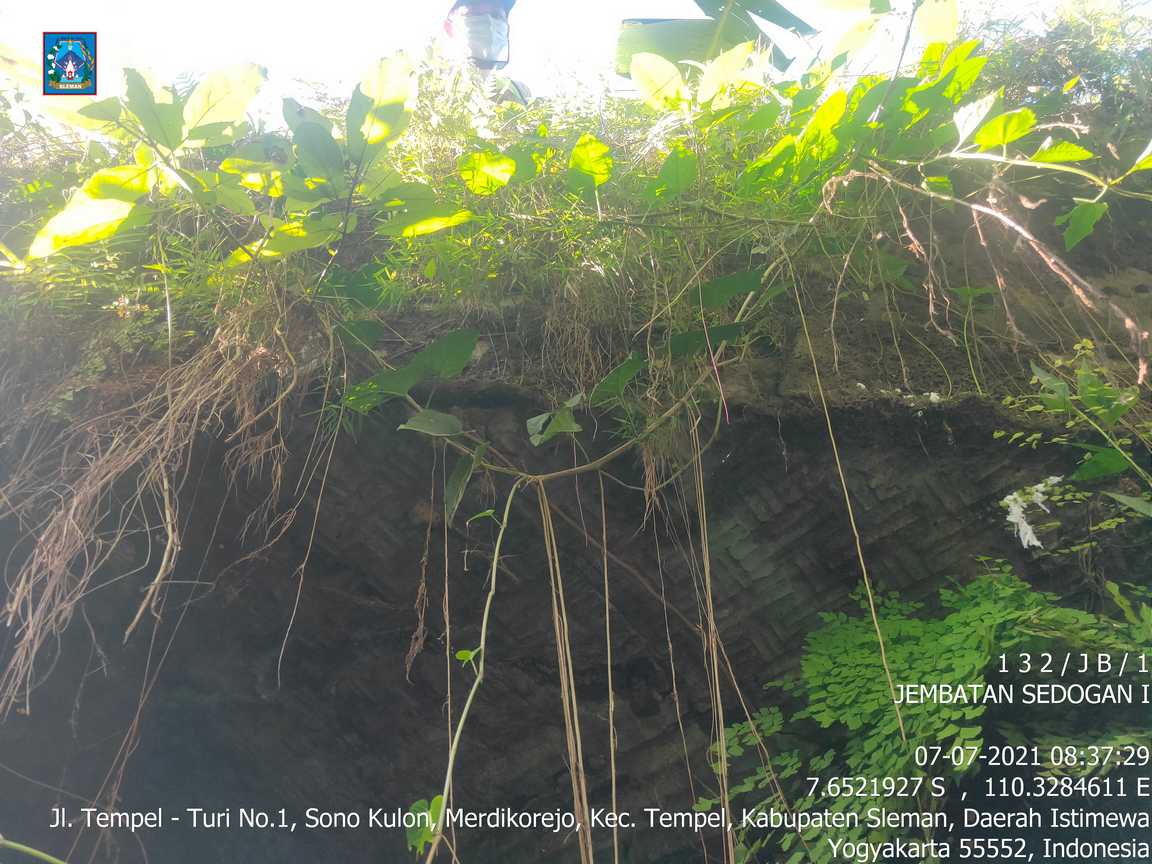

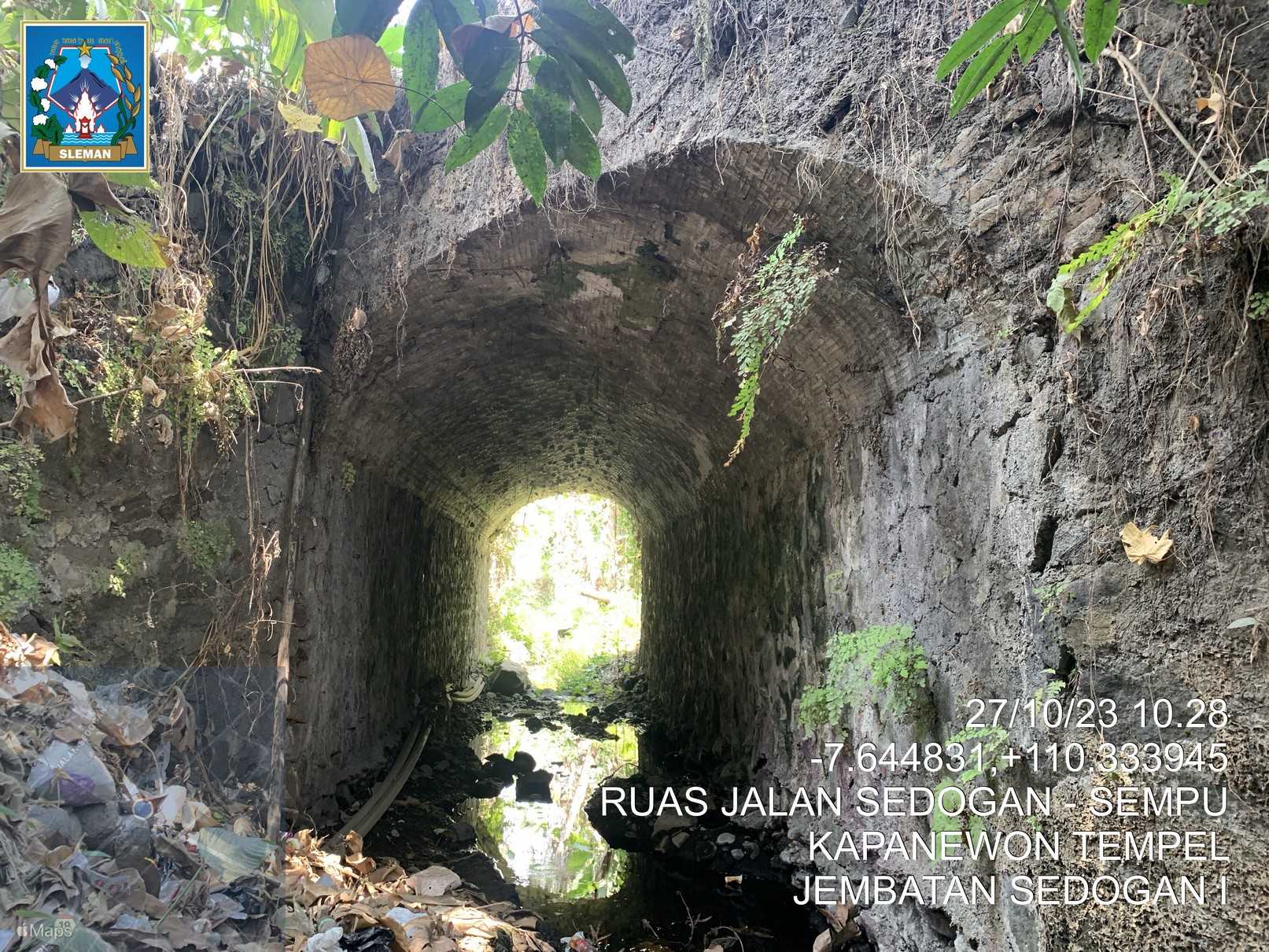

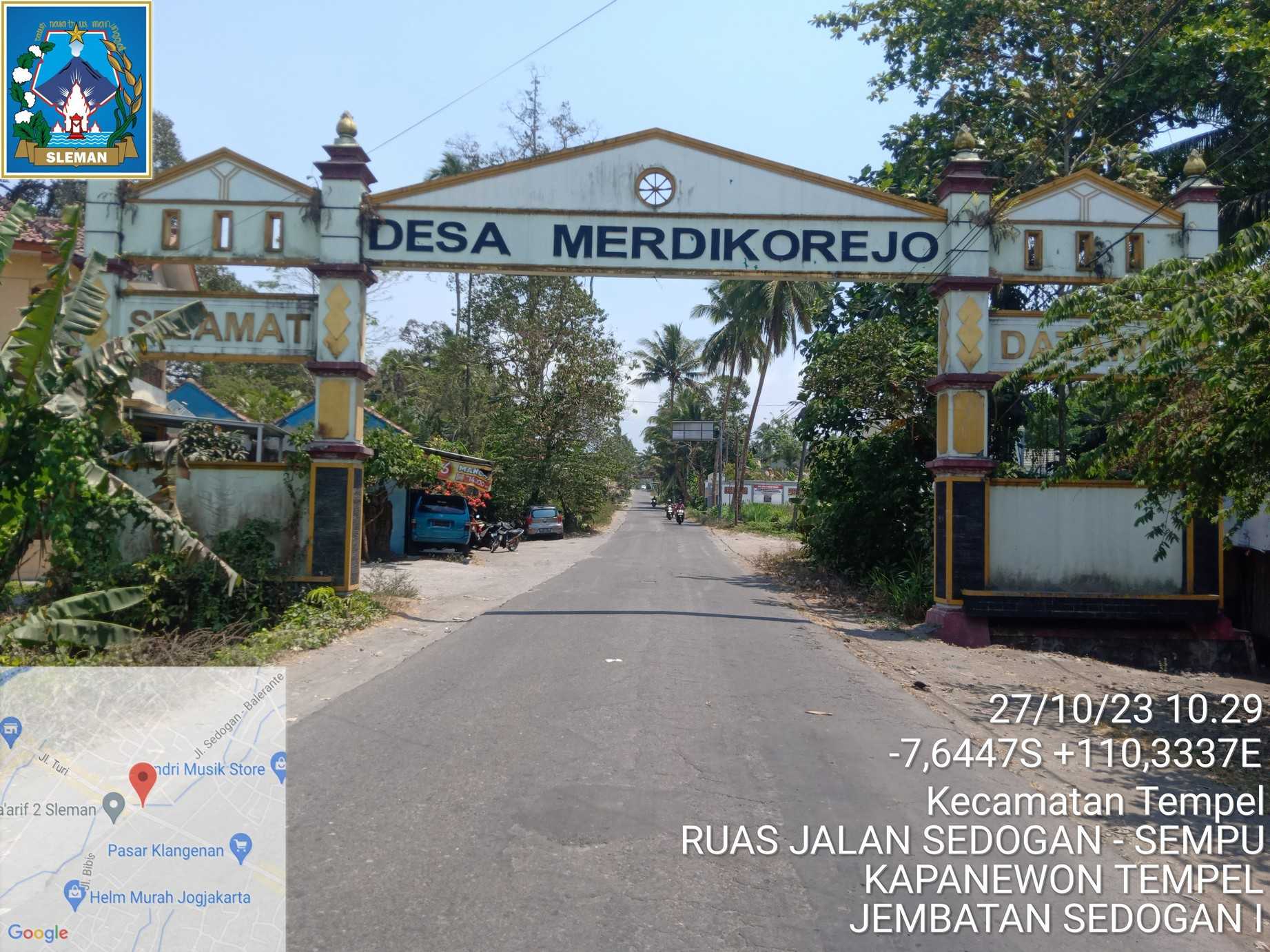

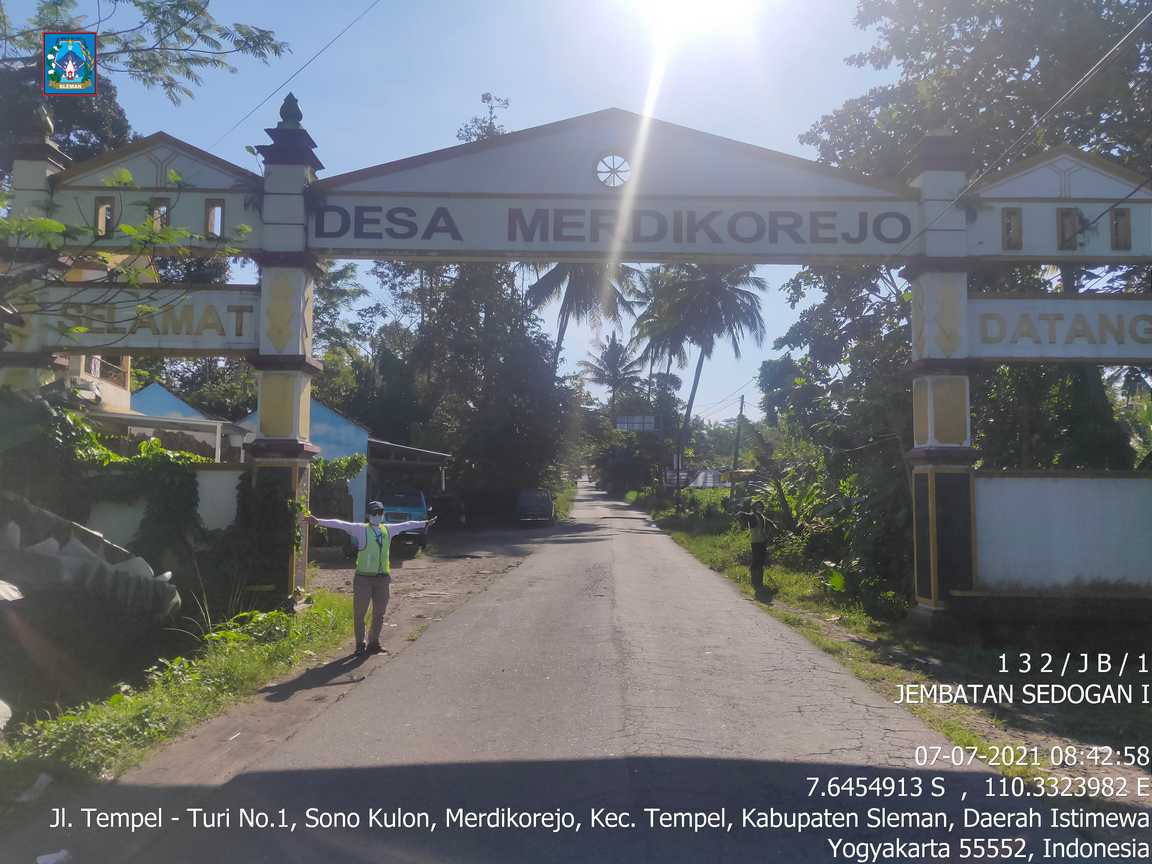

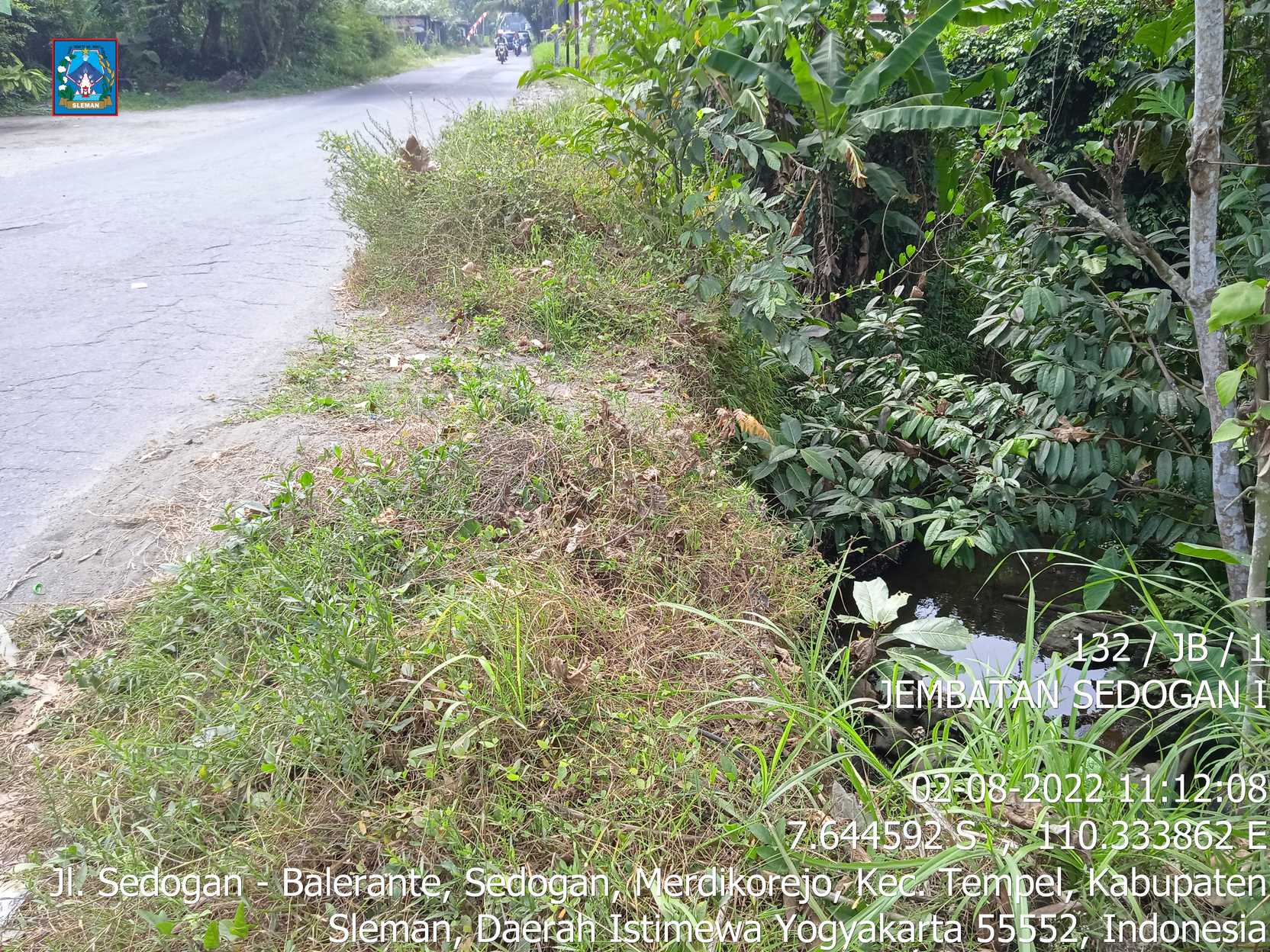

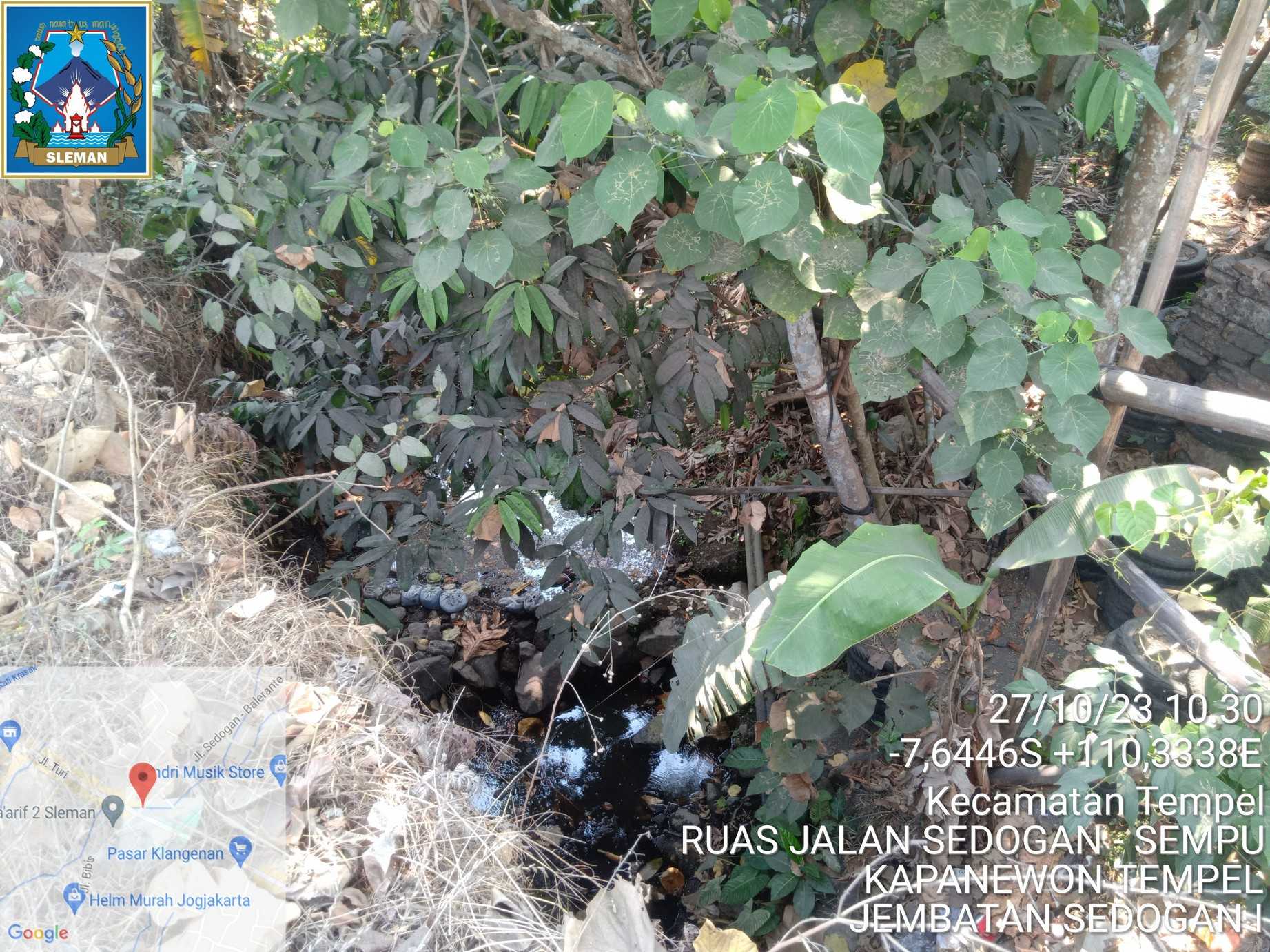

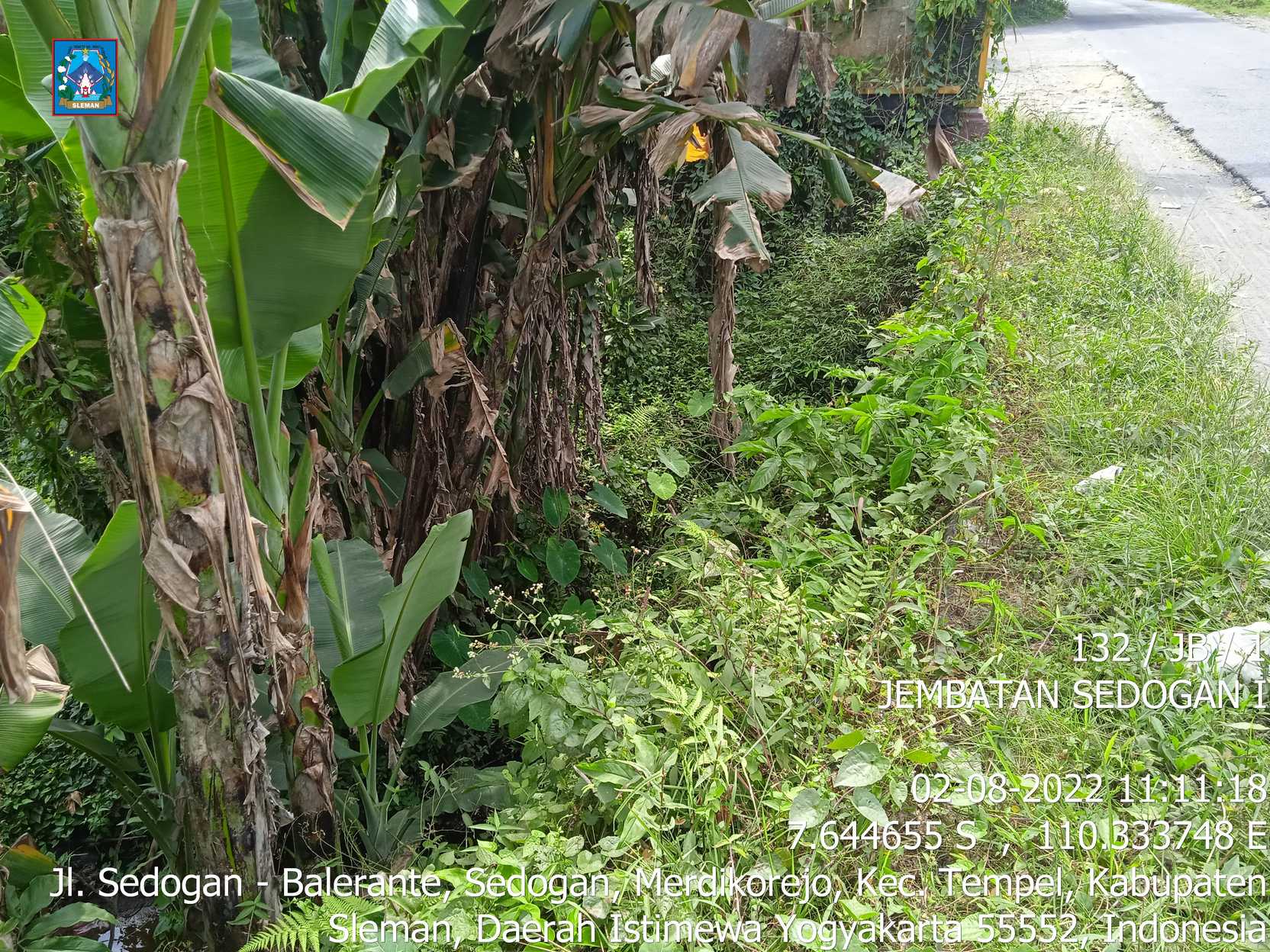

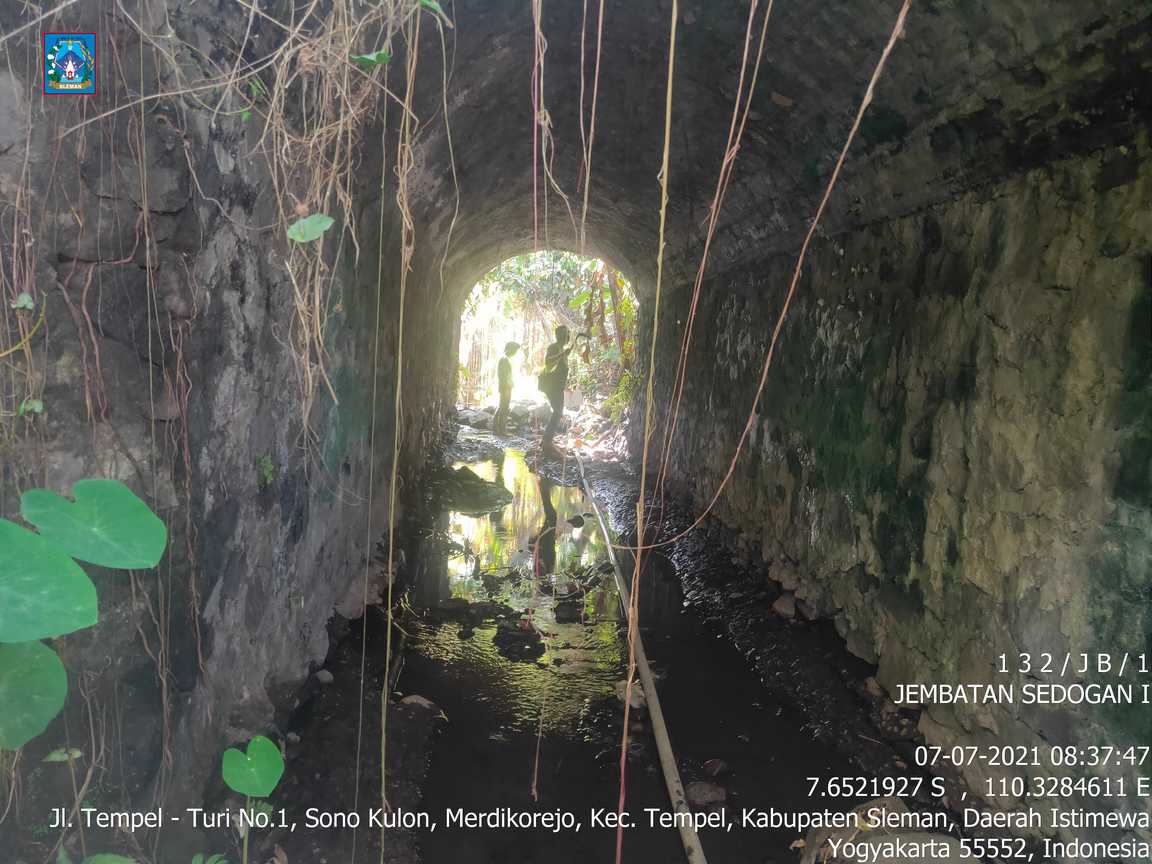

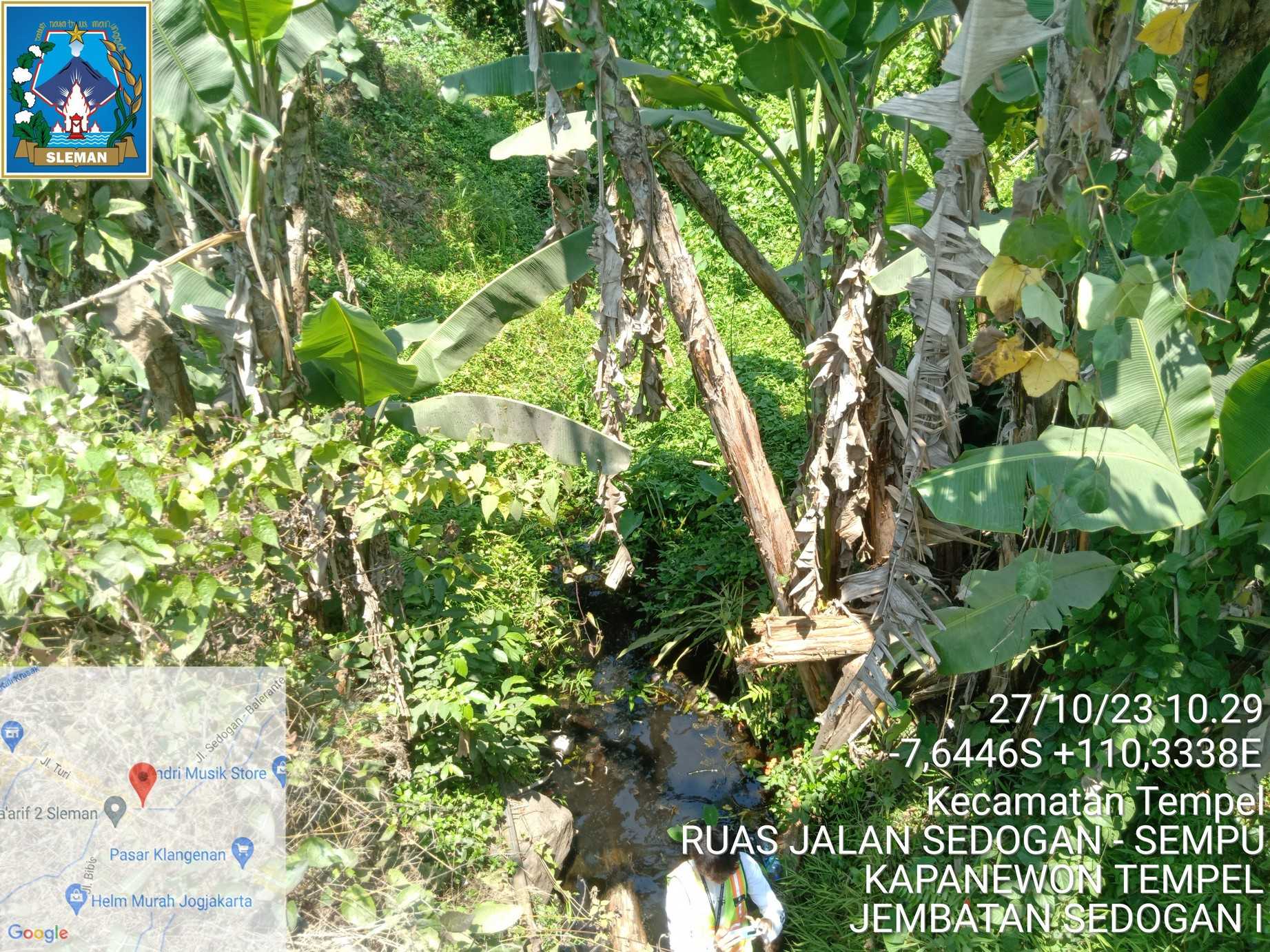

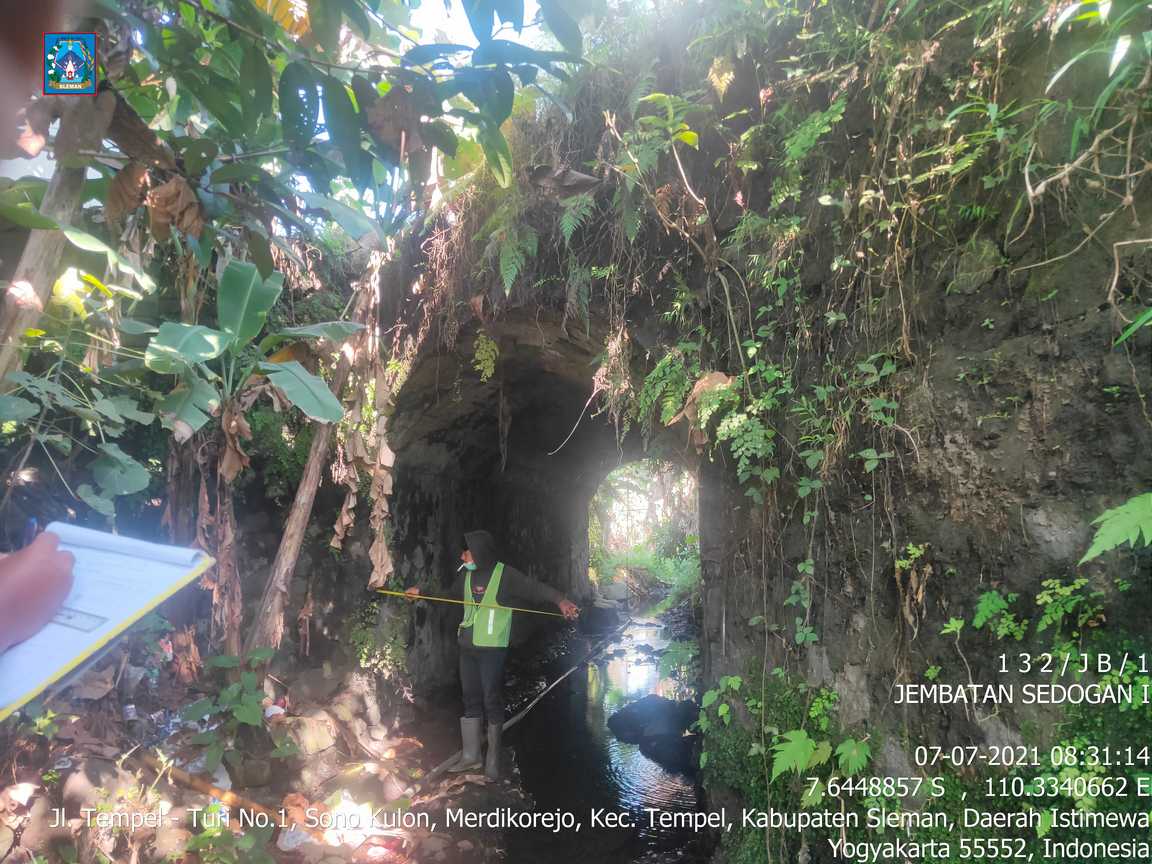

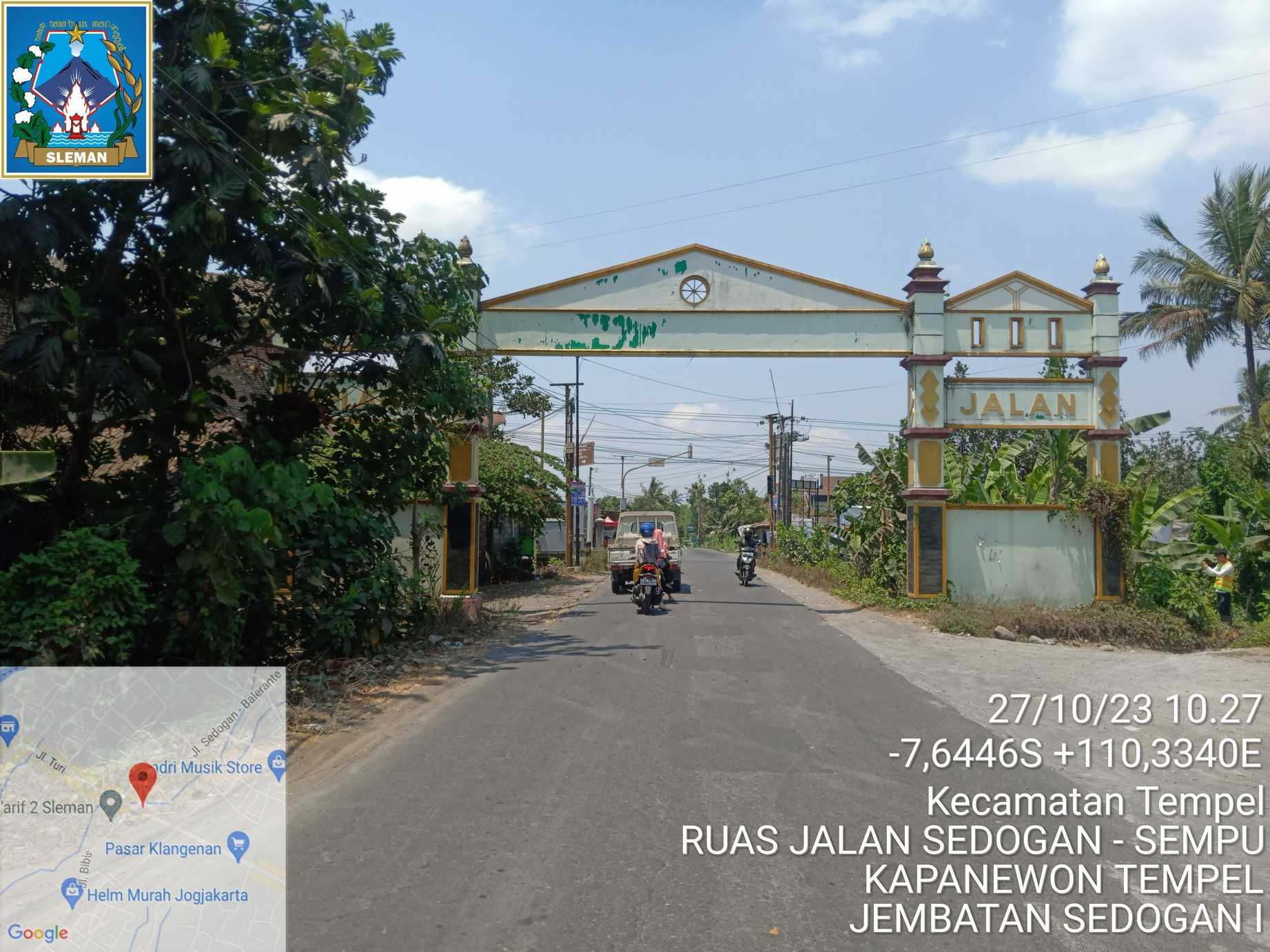

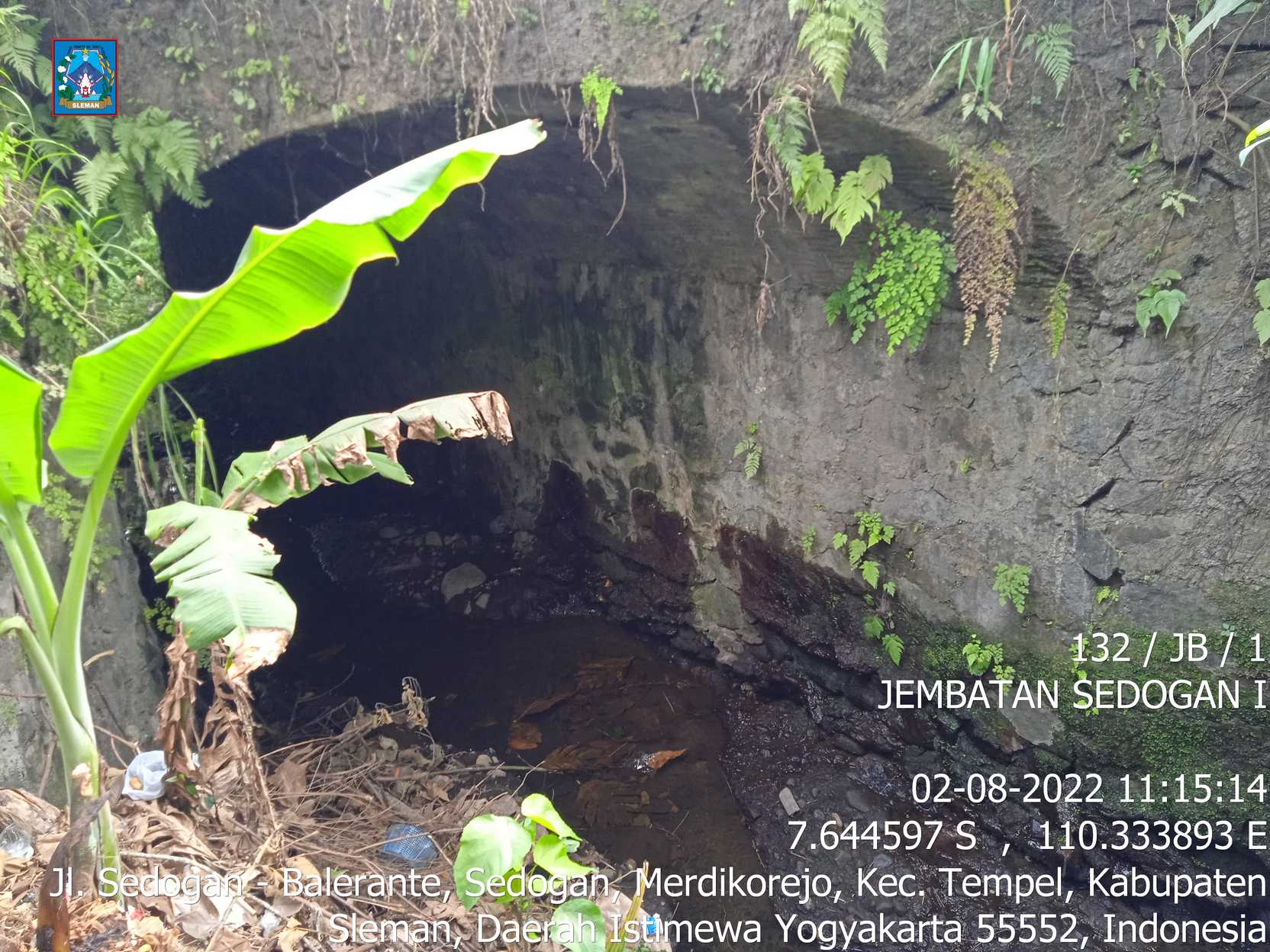

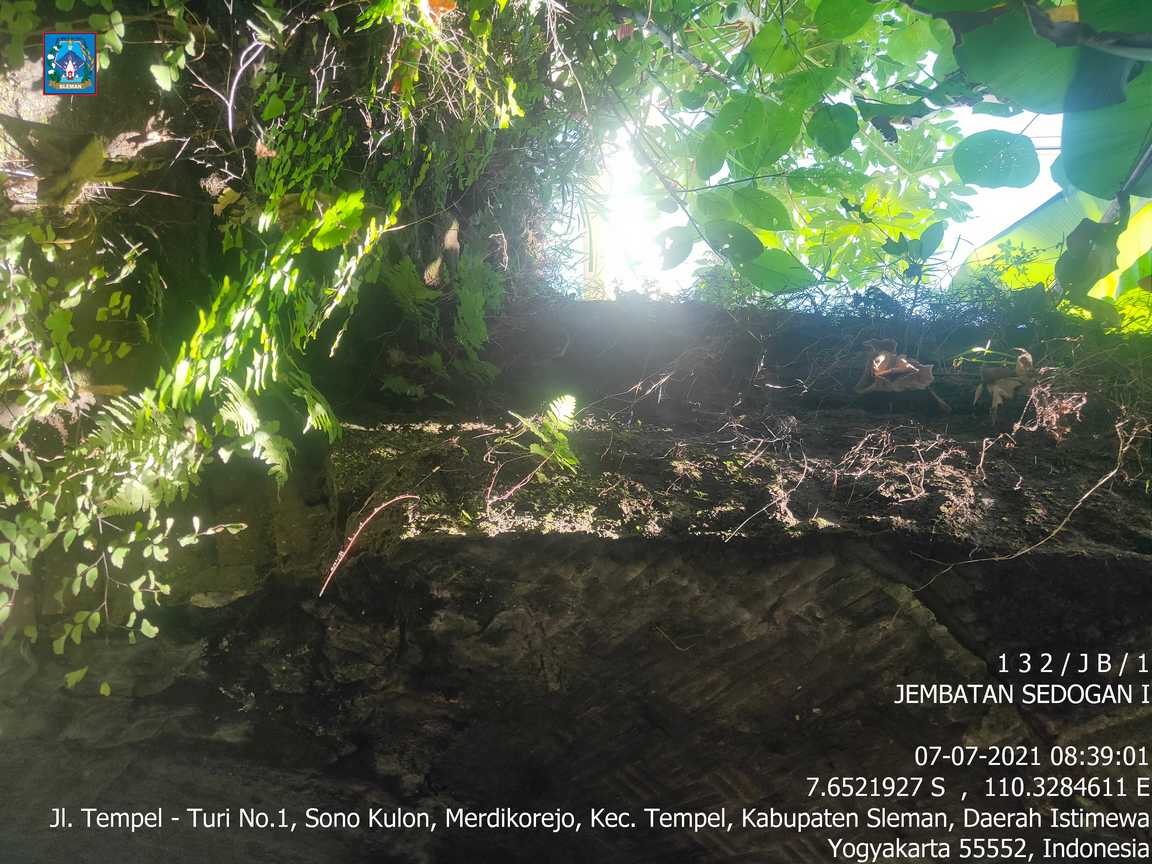

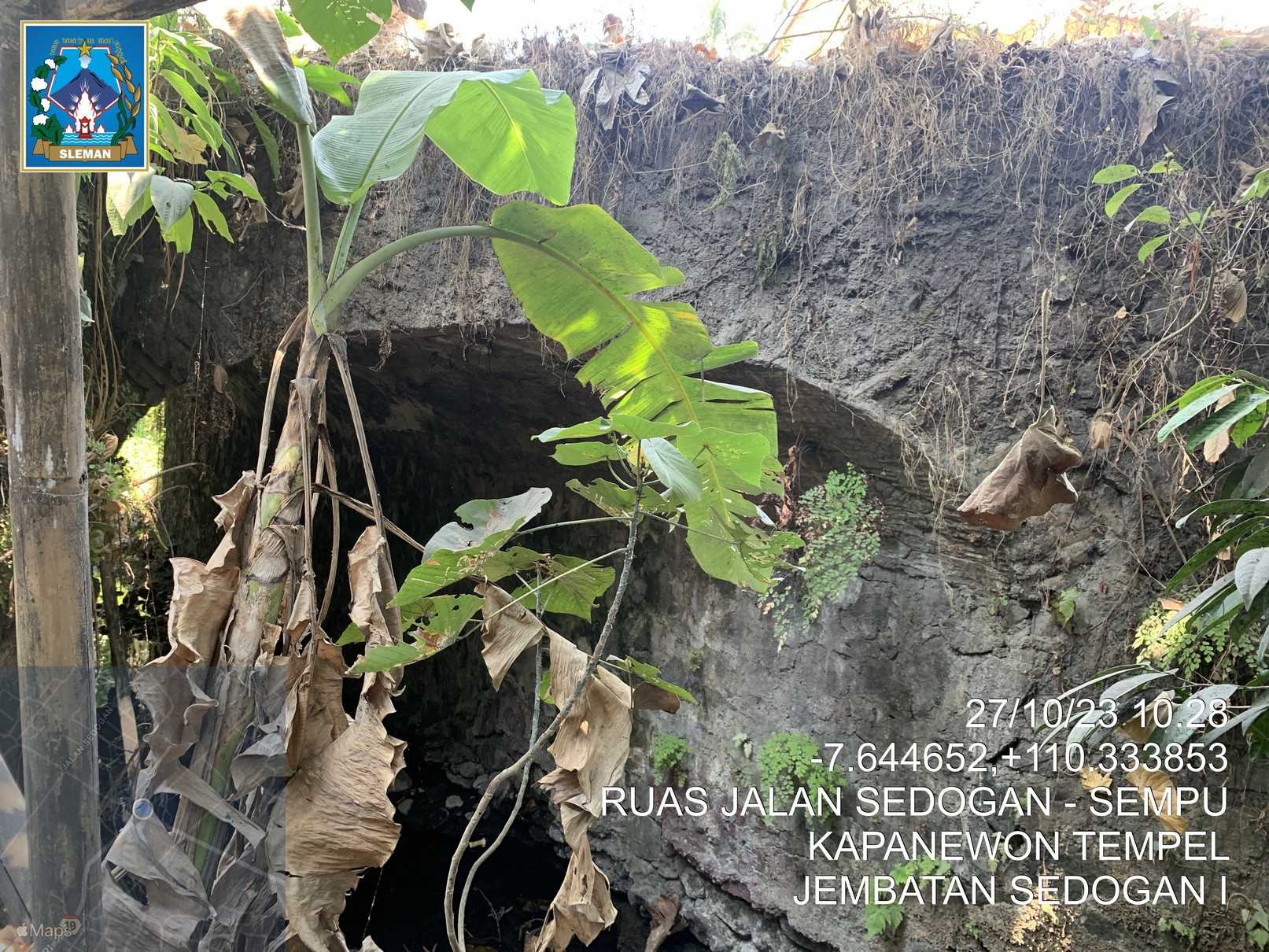

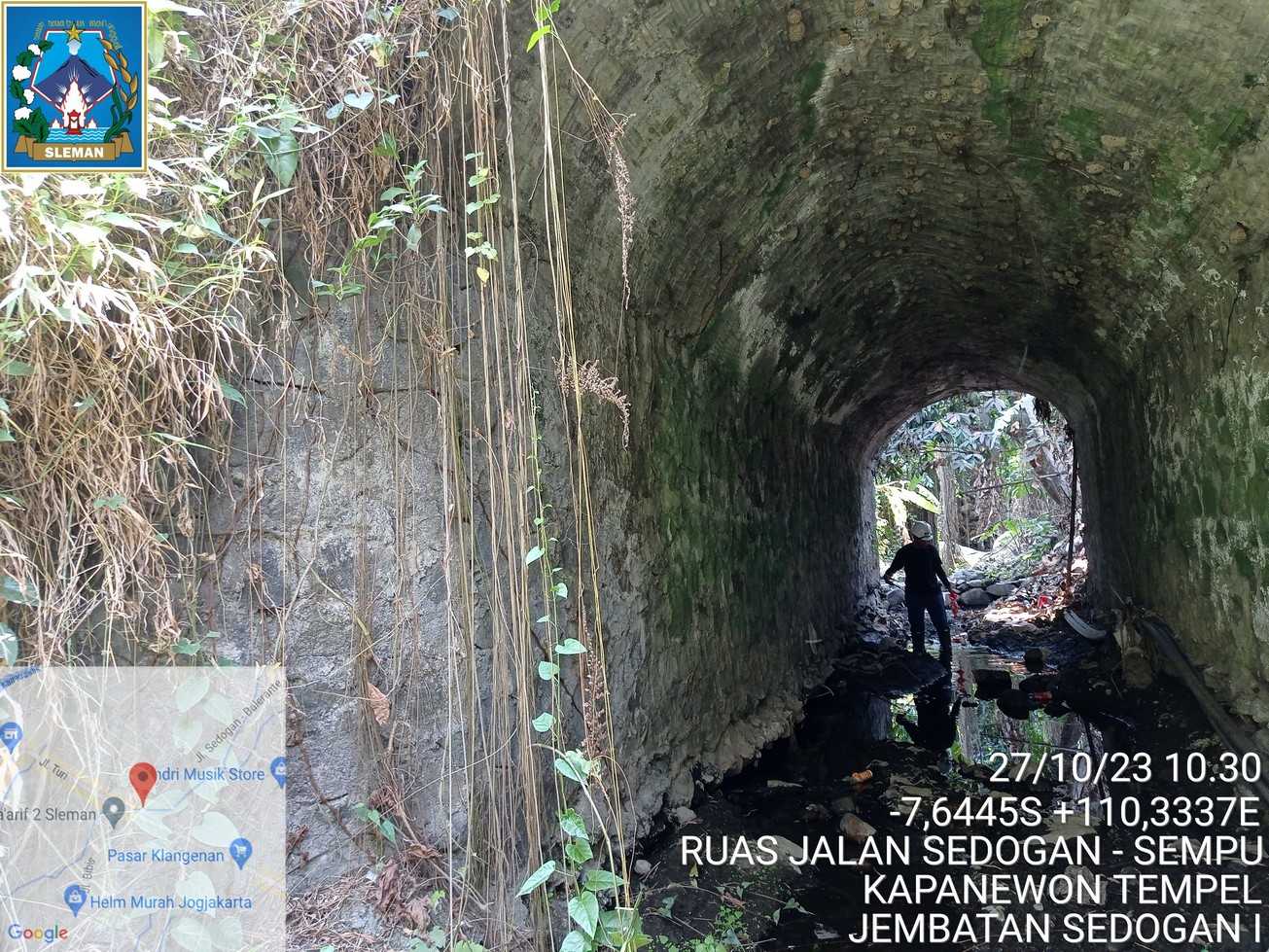

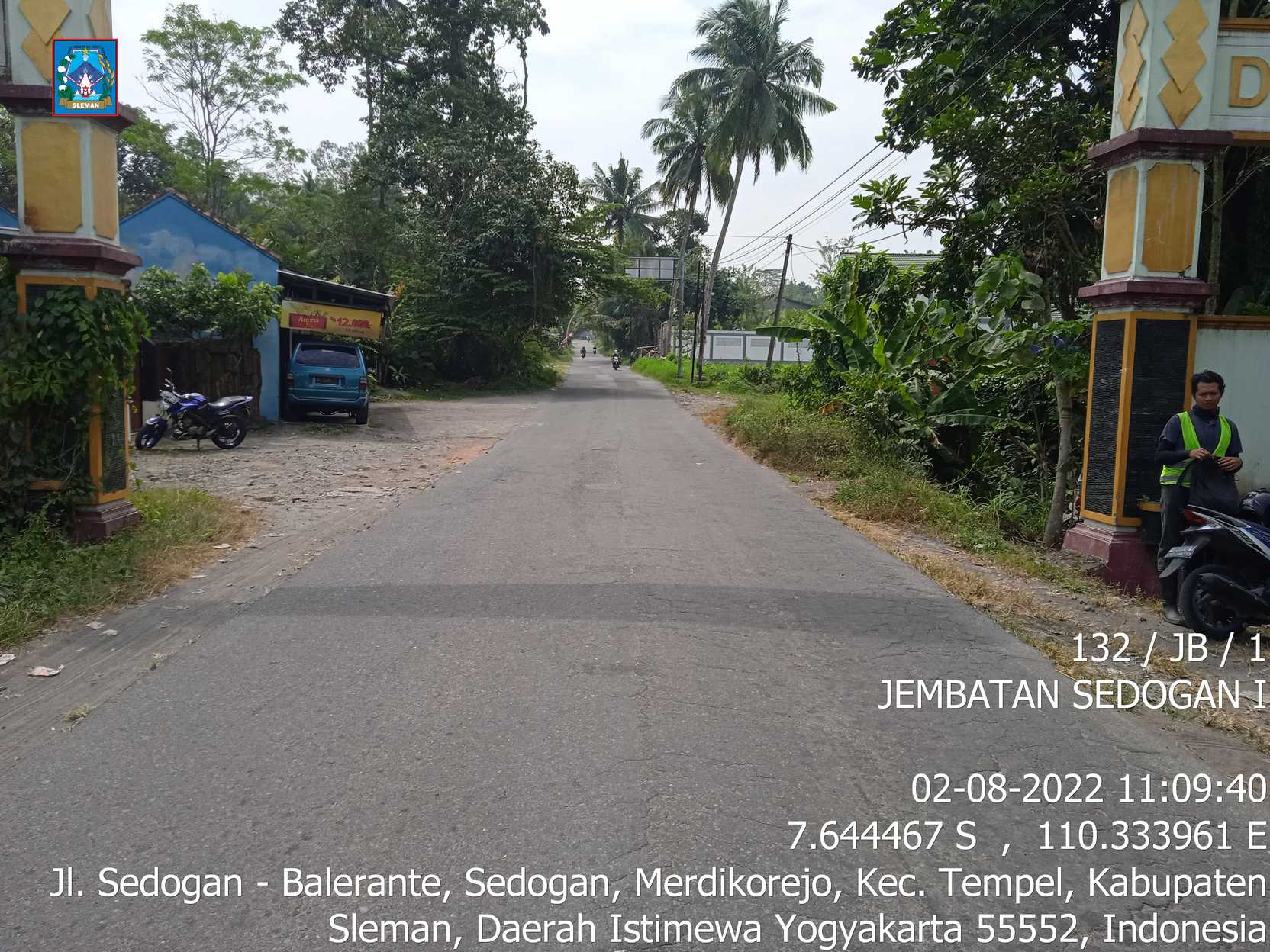

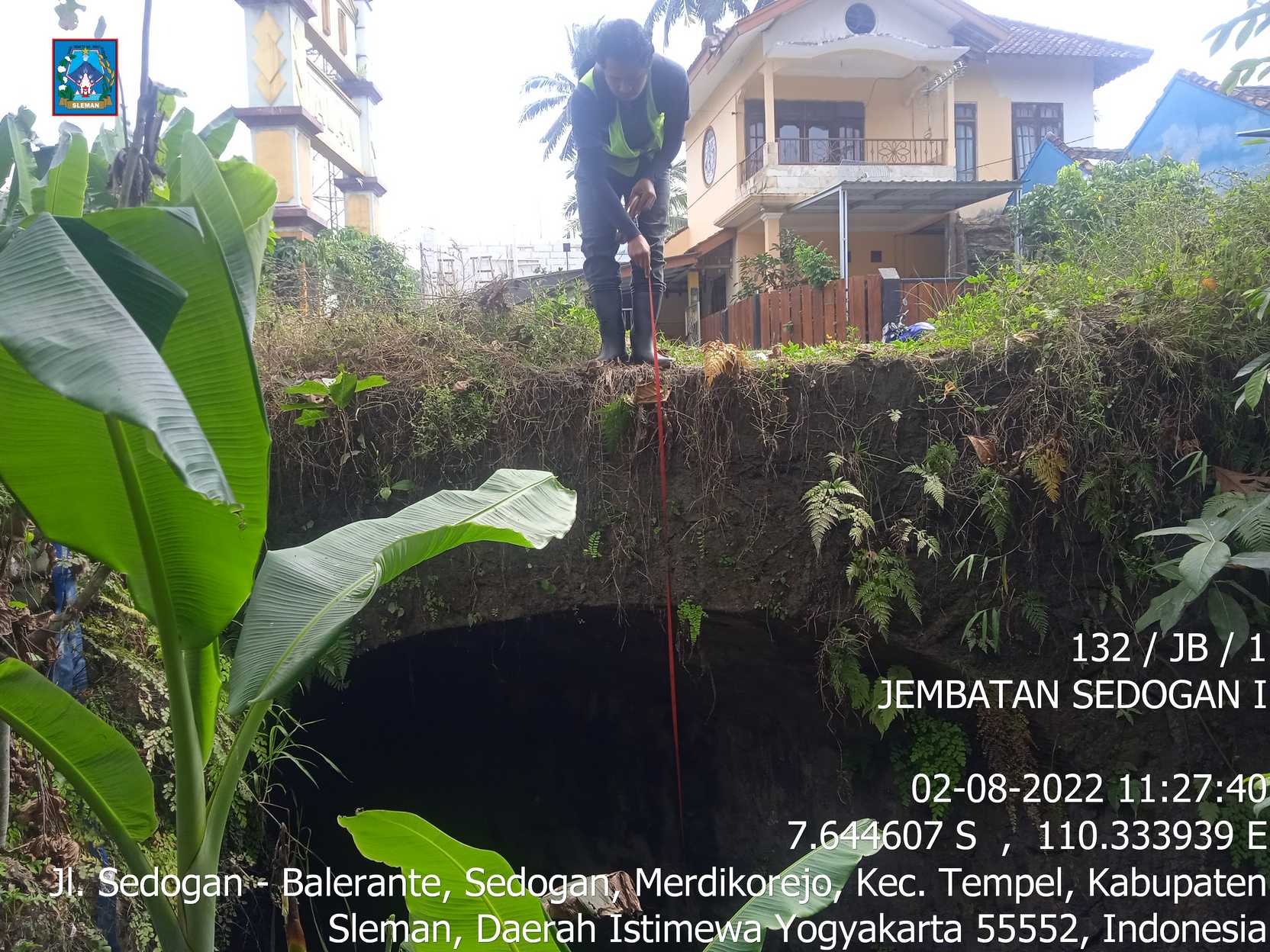

Foto
