Dimensi |
| Panjang |
9.2 m |
9.2 m |
9.2 m |
| Lebar |
7.4 m |
7.4 m |
7.4 m |
| Bentang |
1 |
1 |
1 |

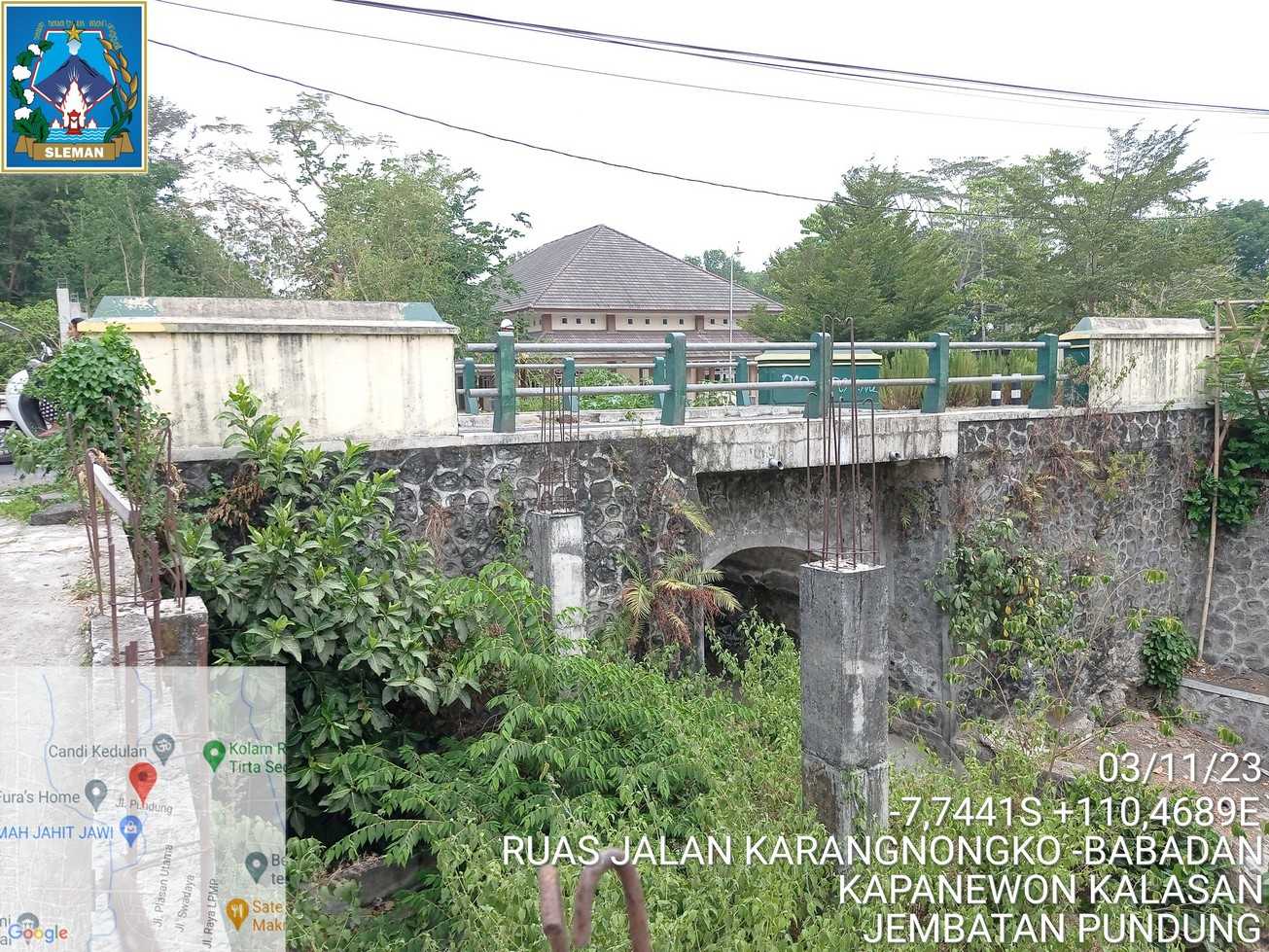

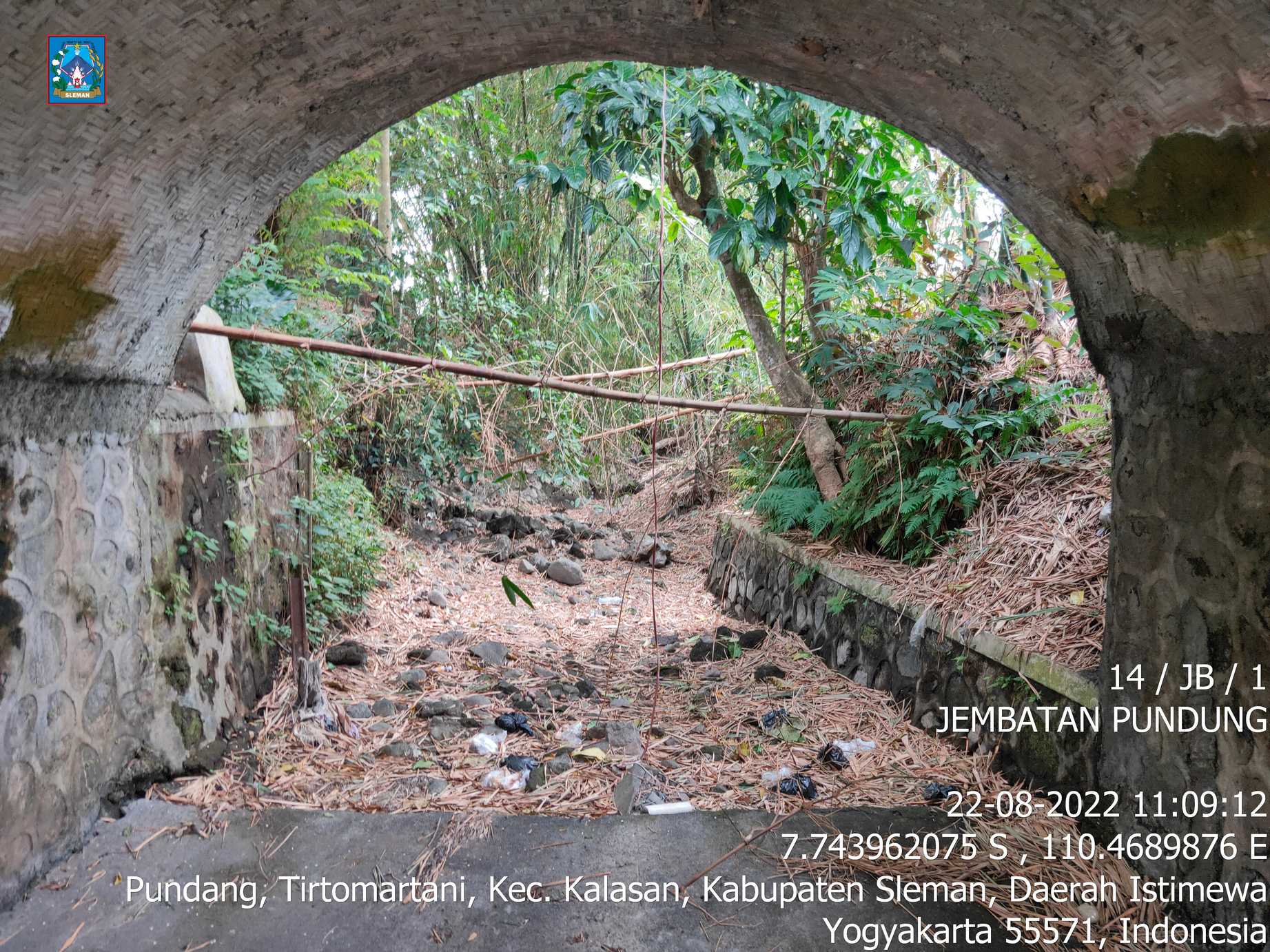

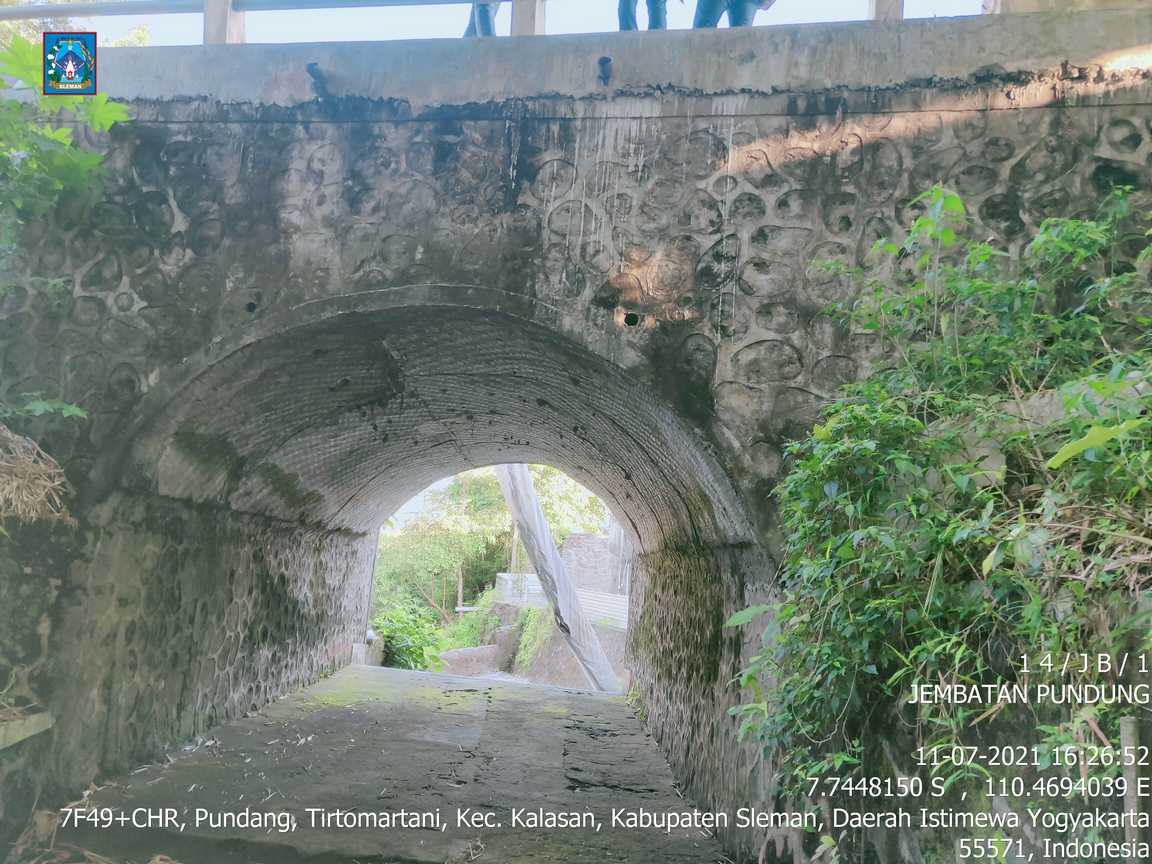

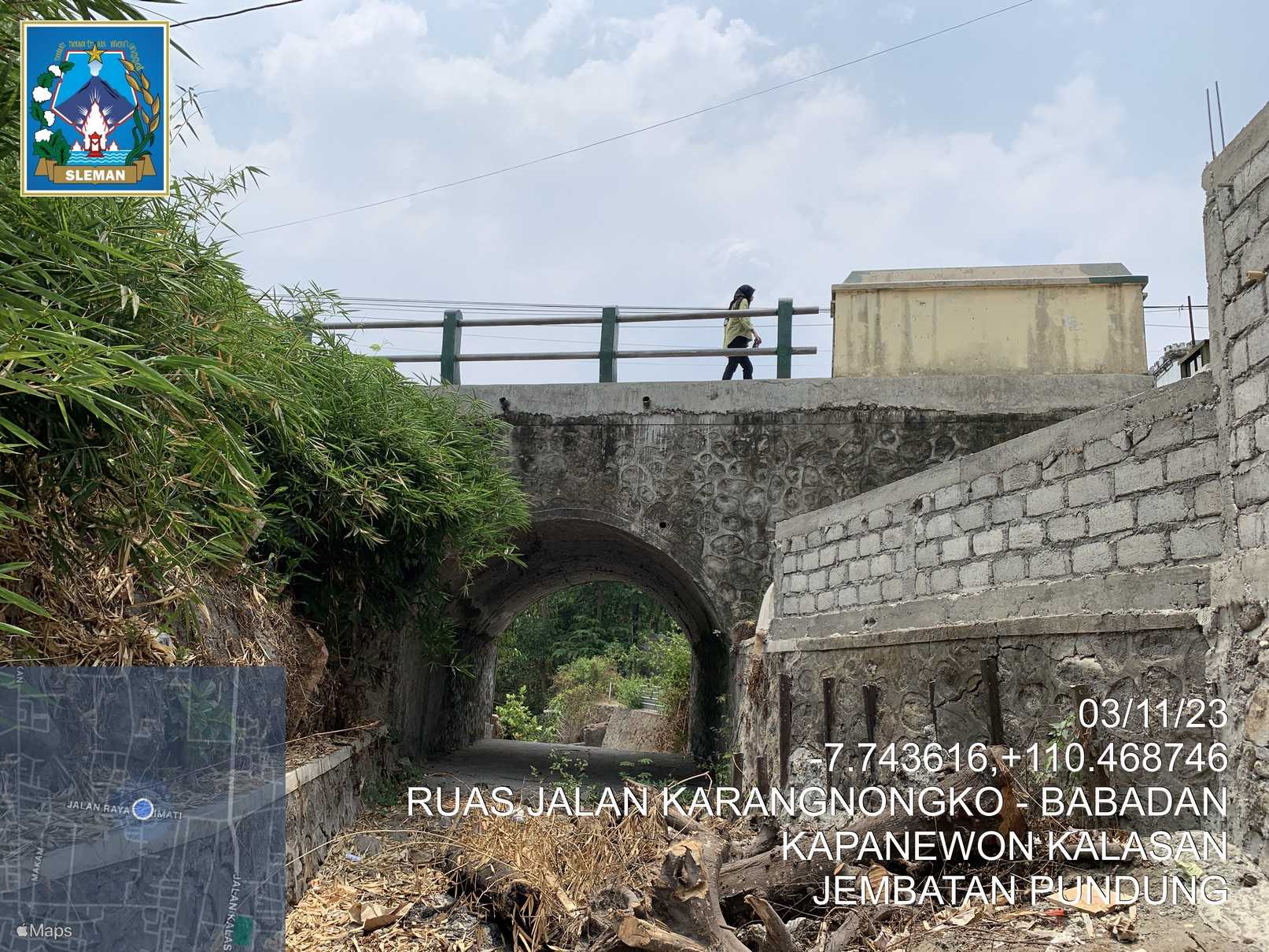

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Plat |
Pelengkung, Plat |
Pelengkung, Plat |
| Bahan |
Pasangan batu, Beton bertulang |
Pasangan batu, Beton bertulang |
Pasangan batu, Beton bertulang |
| Kondisi |
1 |
2 |
2 |

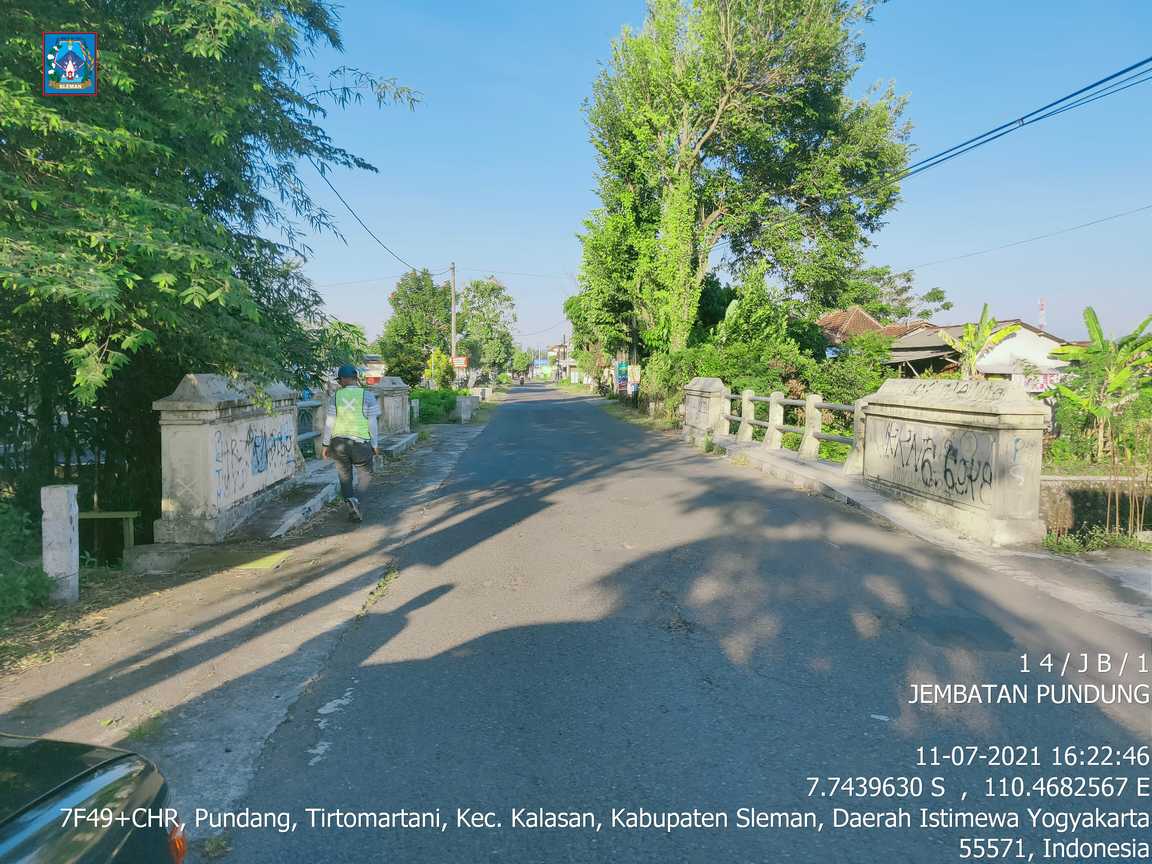

Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
2 |
1 |

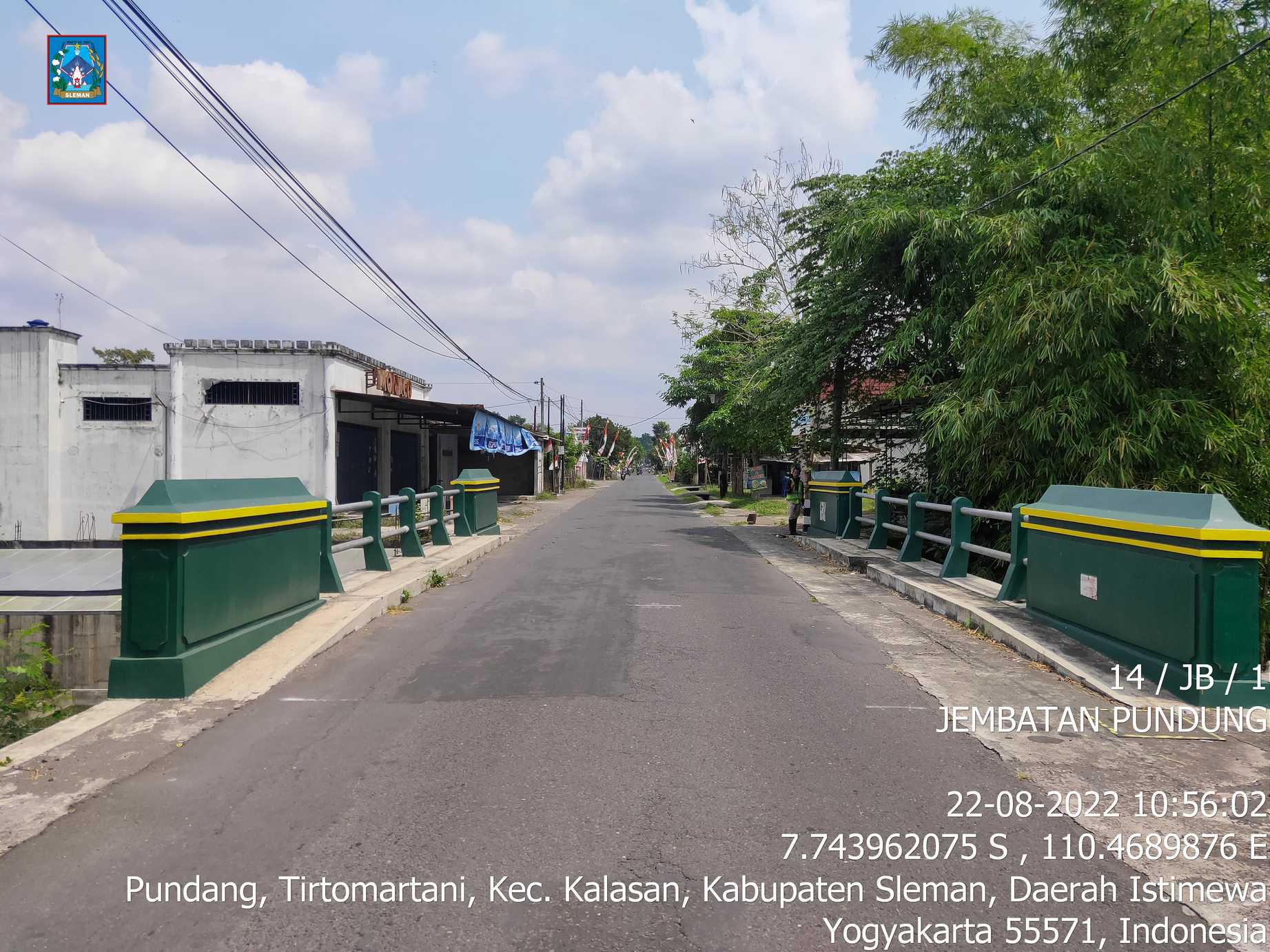

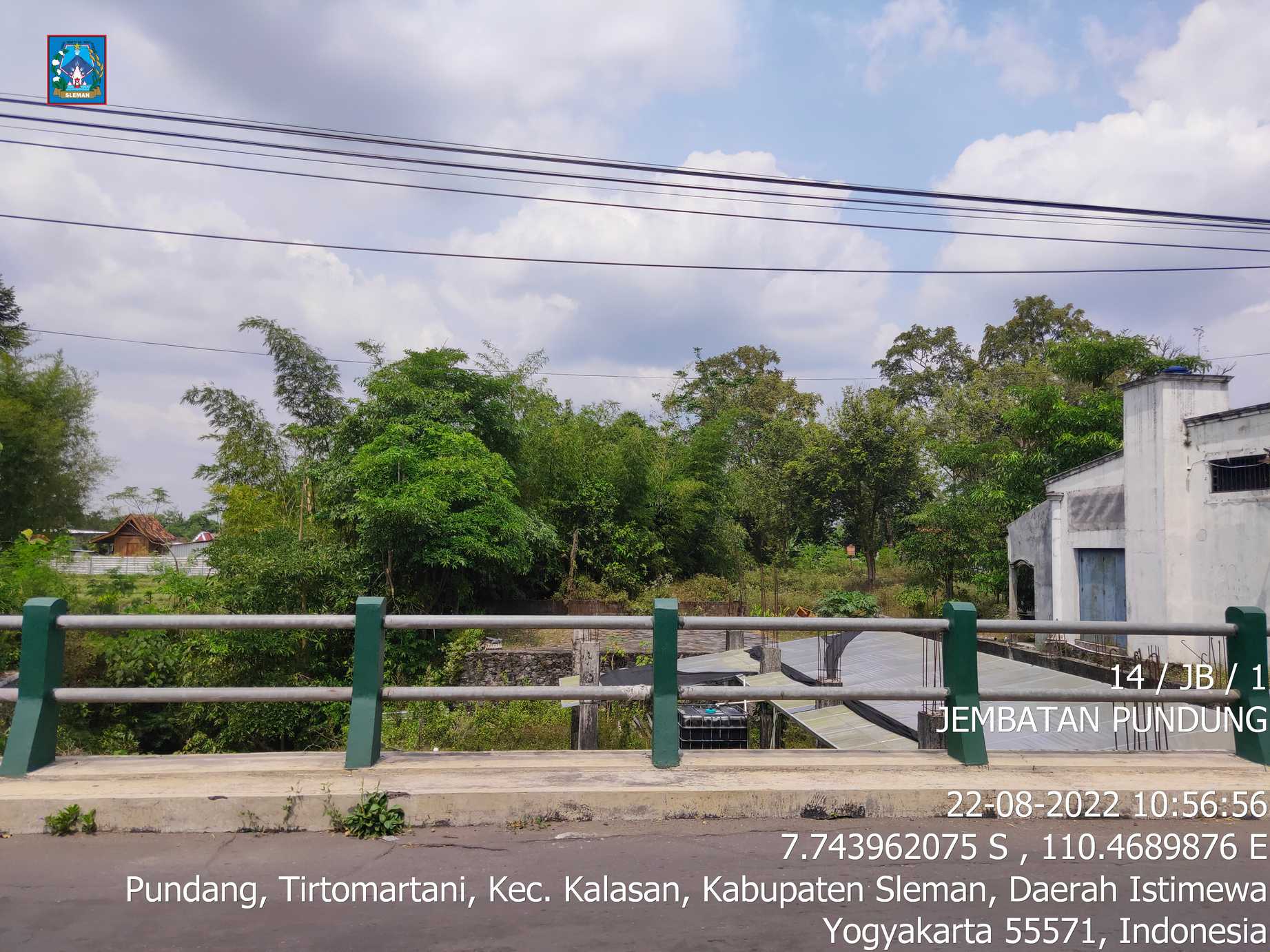

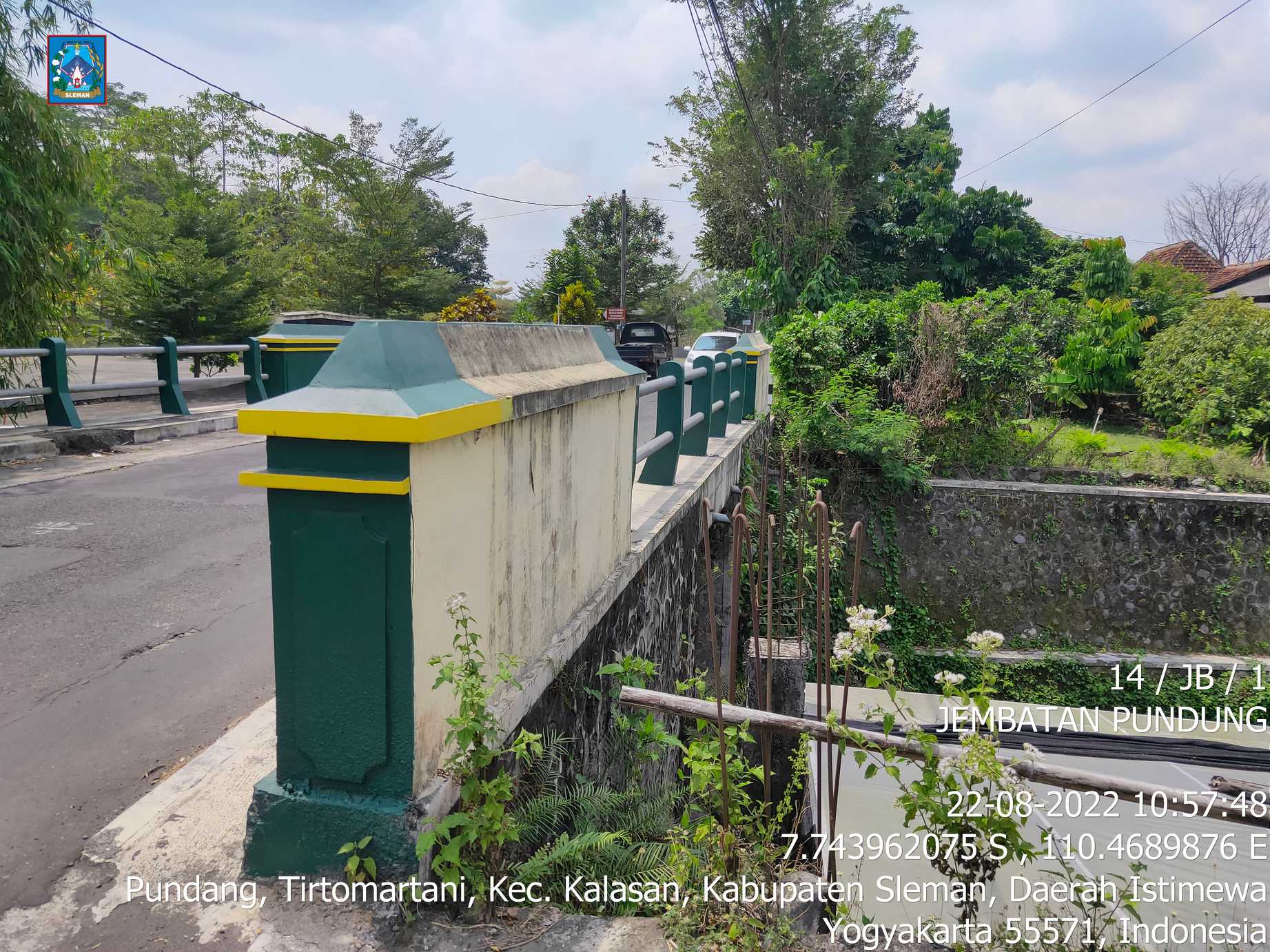

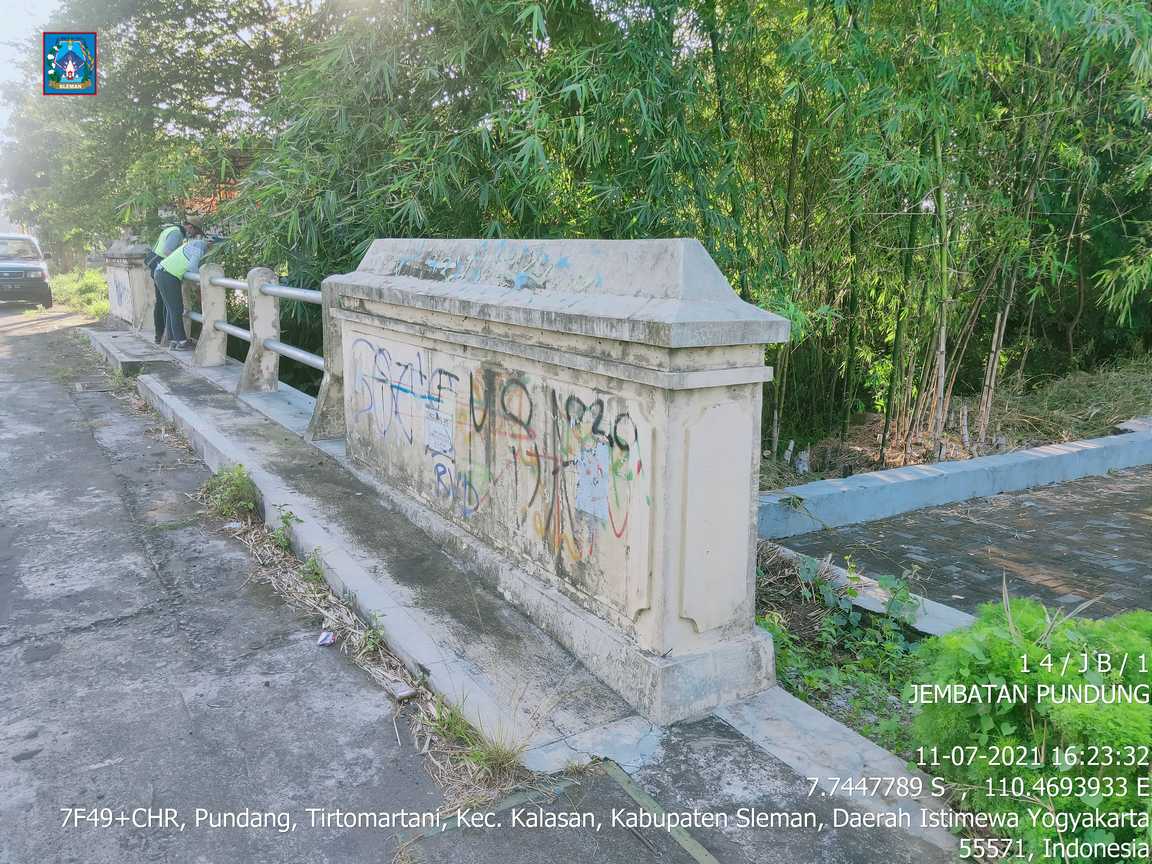

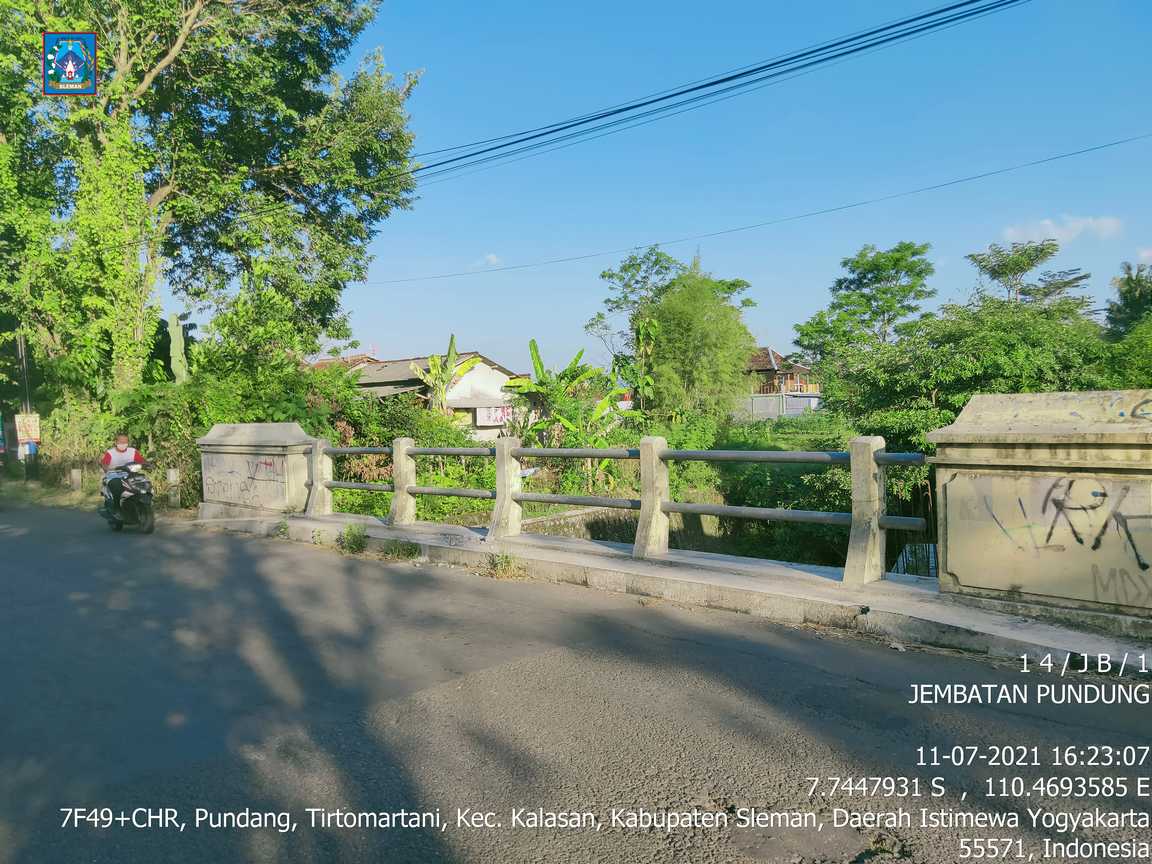

Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
1 |
KONDISI |
| Nilai Kondisi |
2 (Rusak Sedang) |
2 (Rusak Sedang) |
2 (Rusak Sedang) |
| Kerusakan |

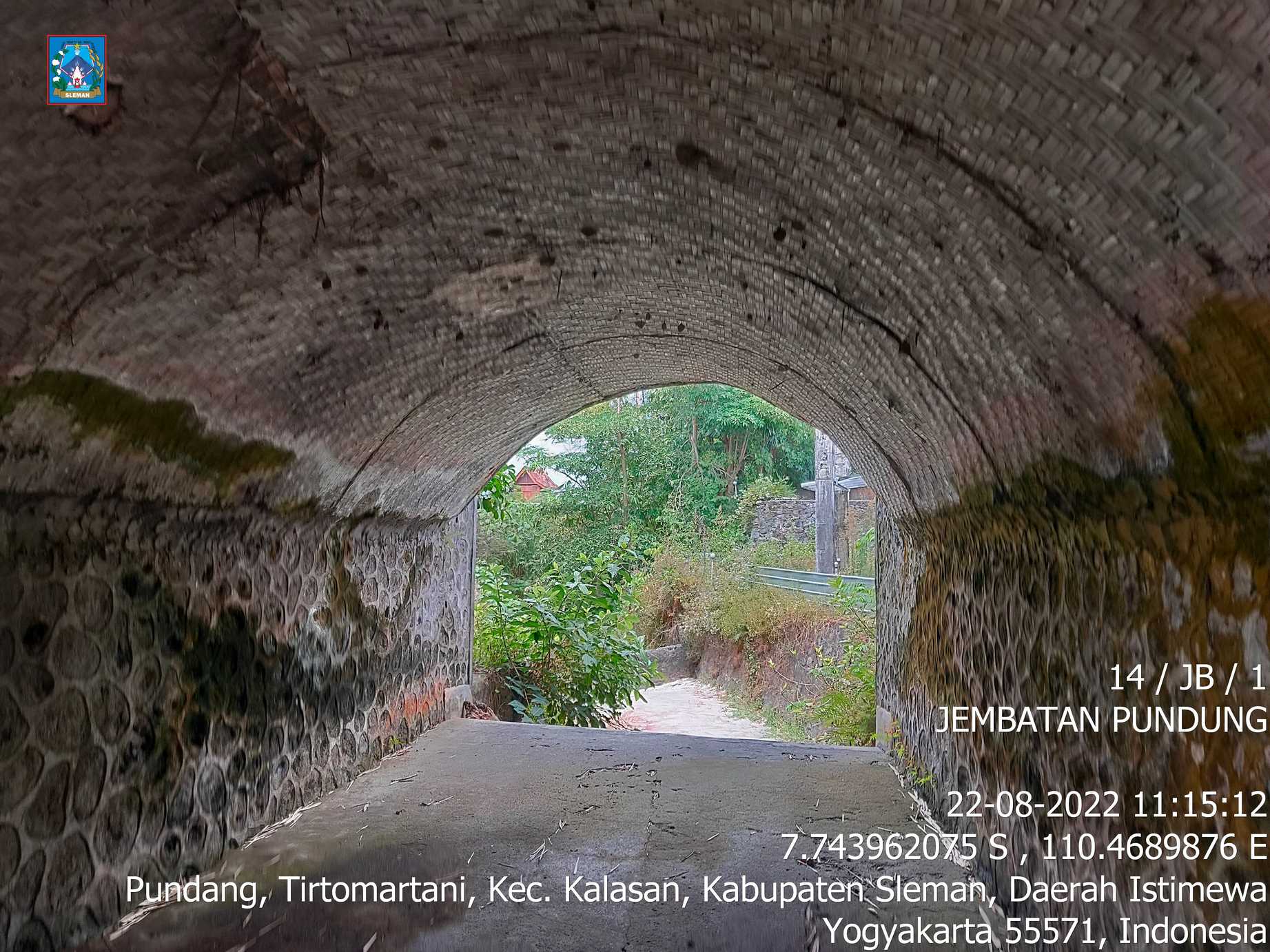

Beton pelat lengkung tidak padat , |
Beton pelat lengkung tidak padat ,lapis permukaan aspal retak |
keropos pada slimut beton plengkung,penurunan mutu pasangan batu pondasi |
| Penanganan |
Pemeliharaan Berkala |
Pemeliharaan Berkala |
Pemeliharaan Berkala |
