Dimensi |

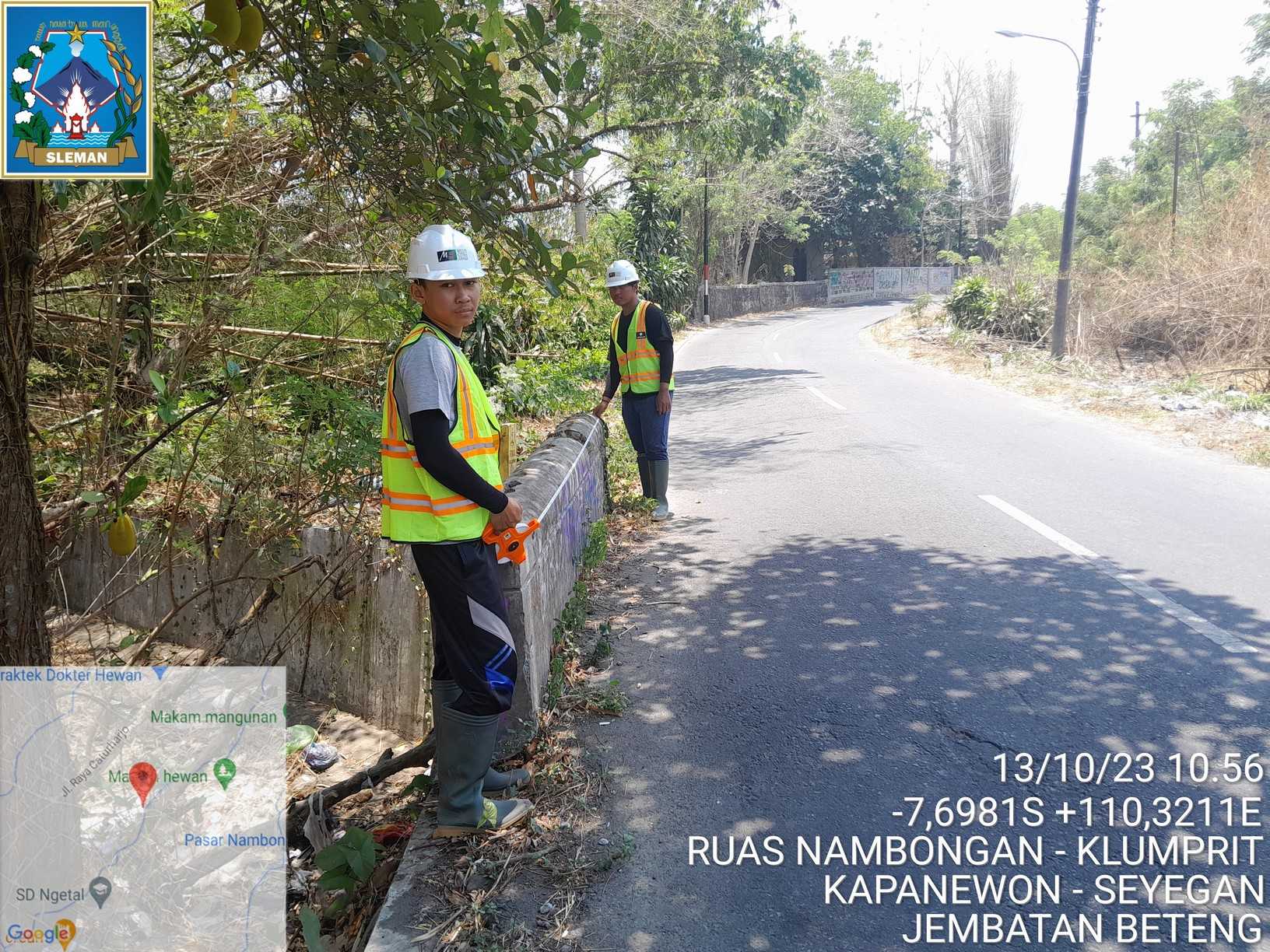

| Panjang |
3.4 m |
3.4 m |
3.4 m |

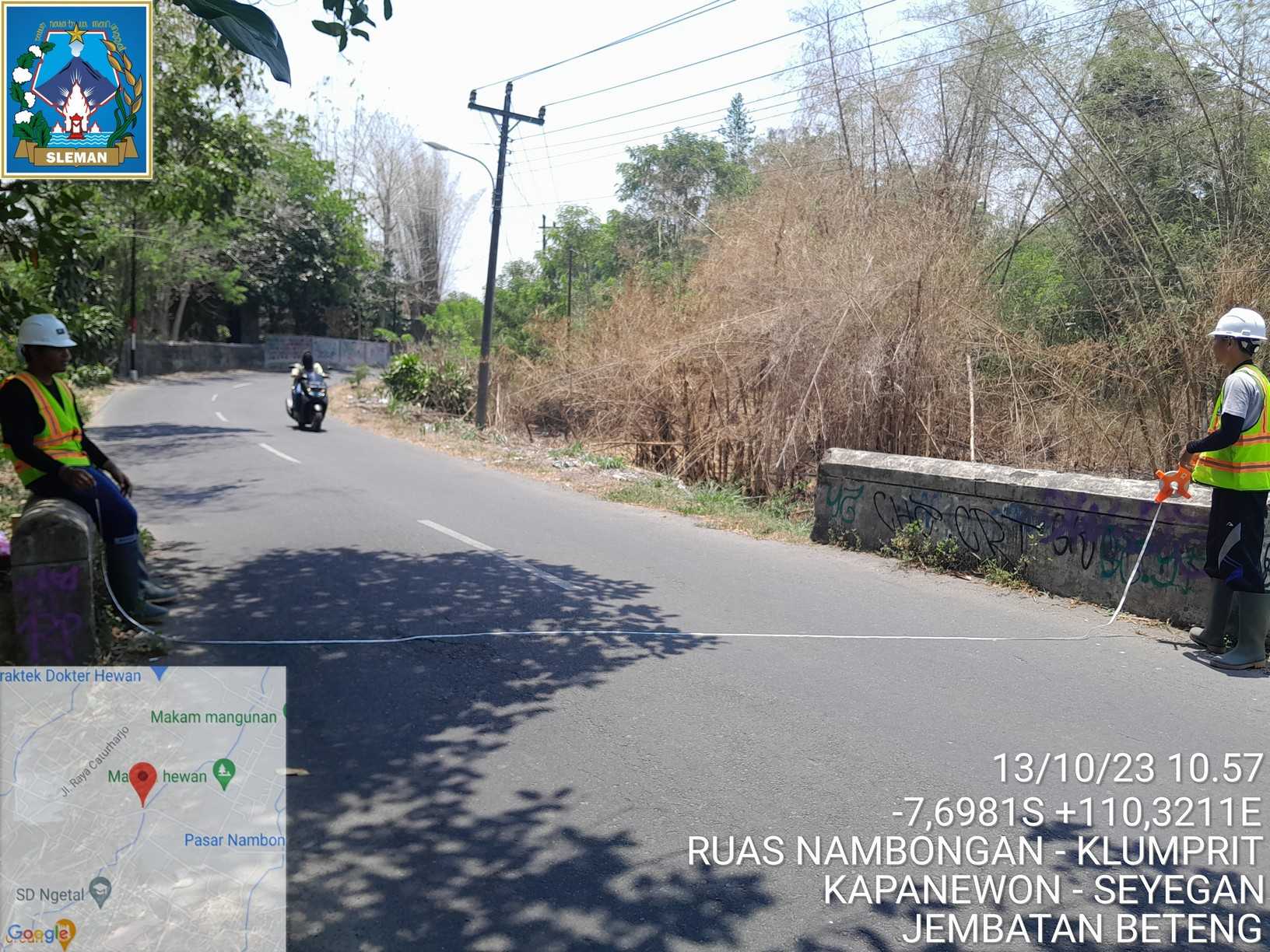

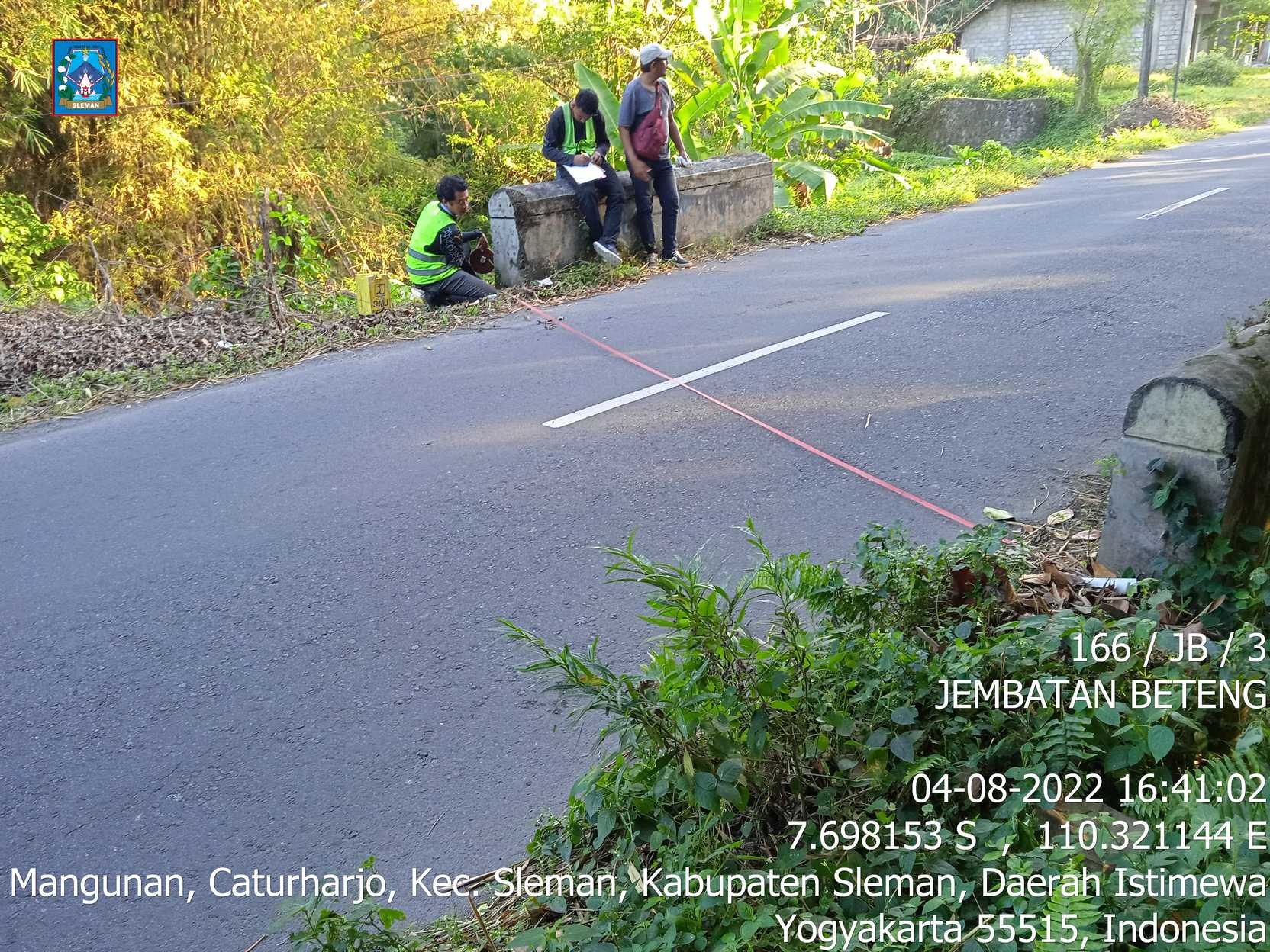

| Lebar |
6.2 m |
6.2 m |
6.2 m |
| Bentang |
1 |
1 |
1 |

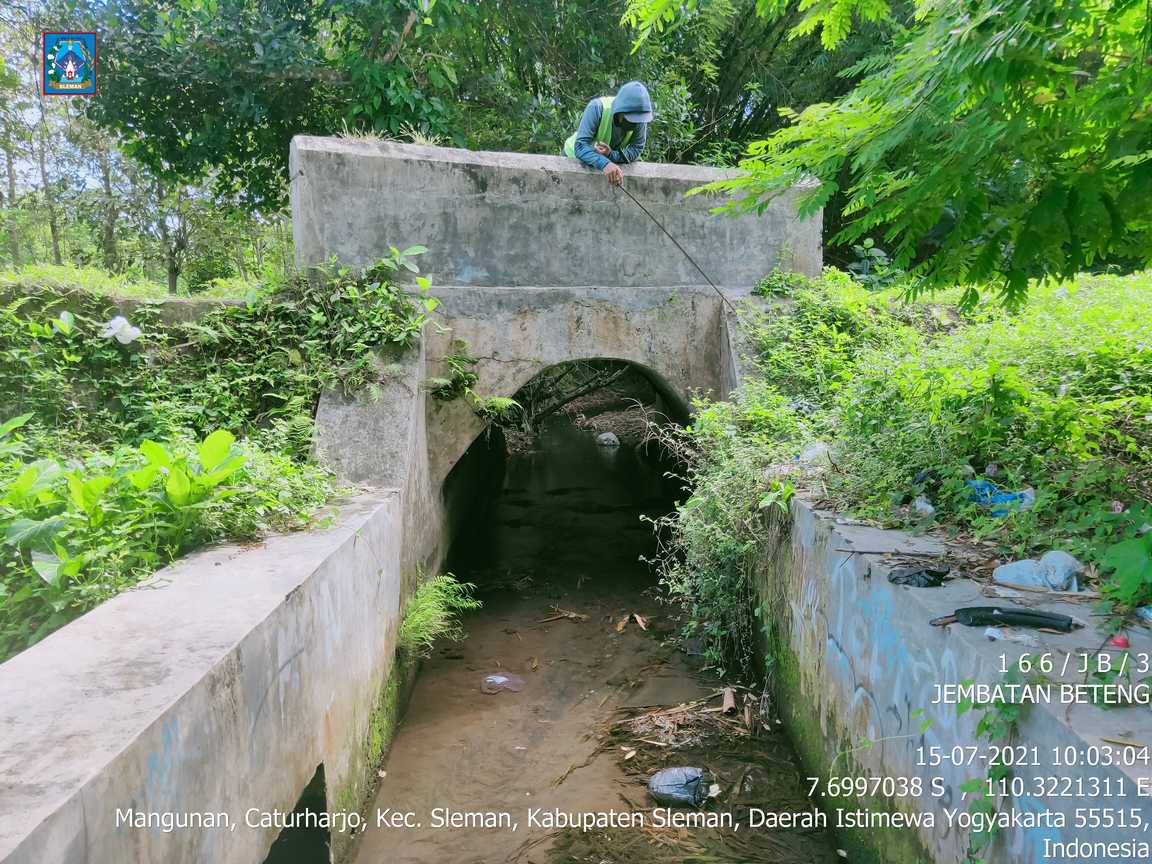

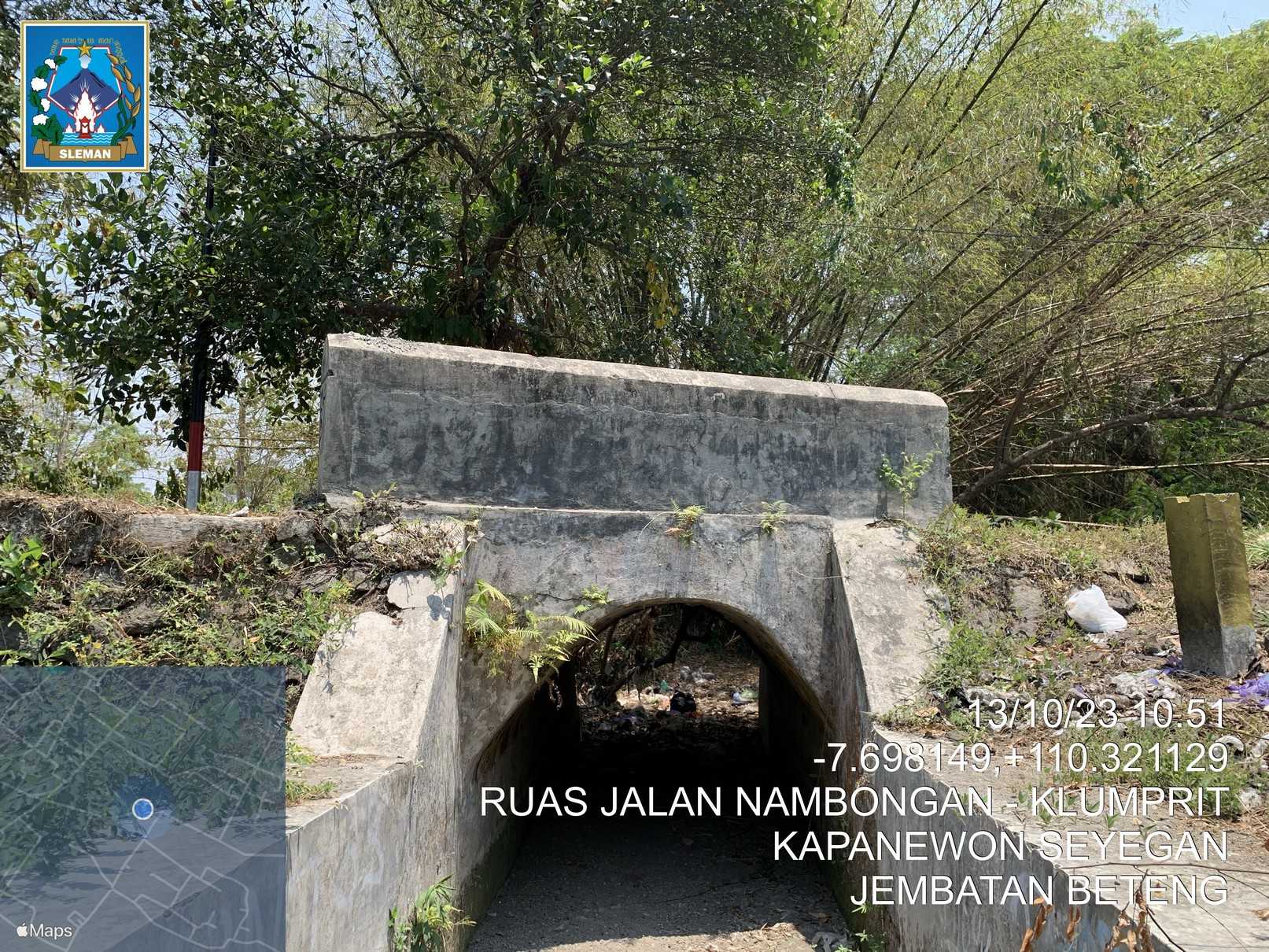

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Plat |
Pelengkung, Plat |
Pelengkung, Plat |
| Bahan |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
| Kondisi |
1 |
4 |
4 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
1 |
1 |

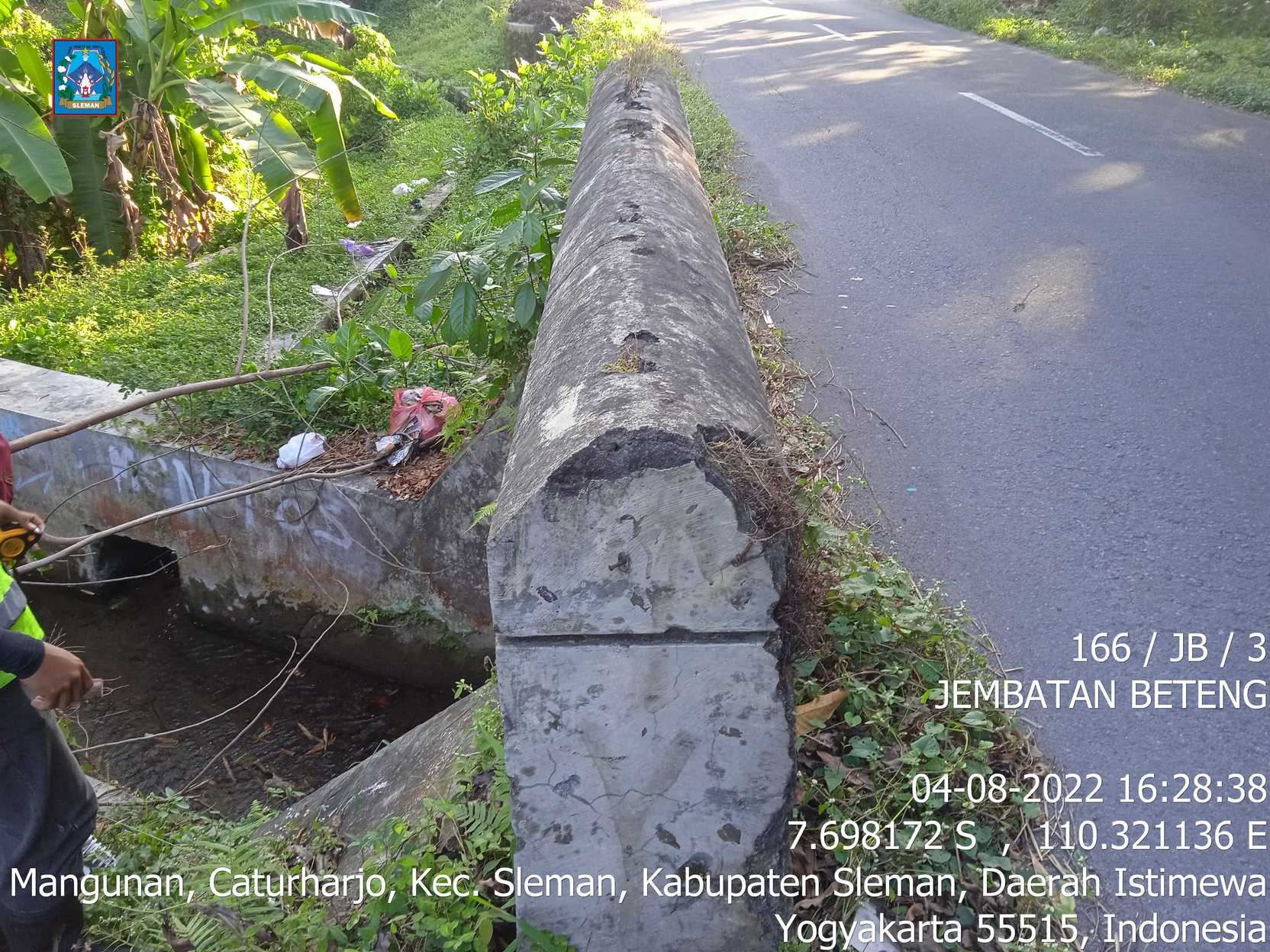

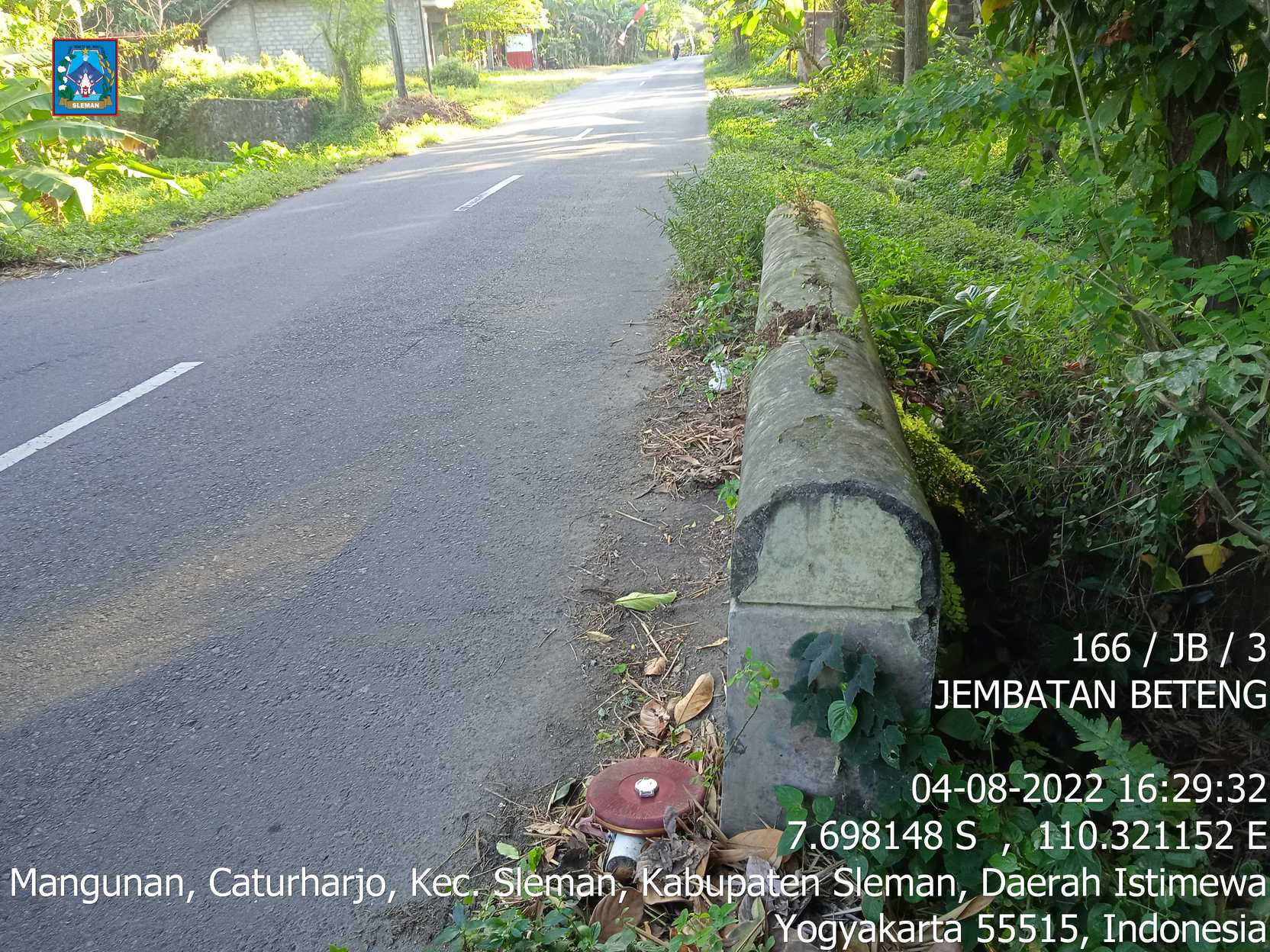

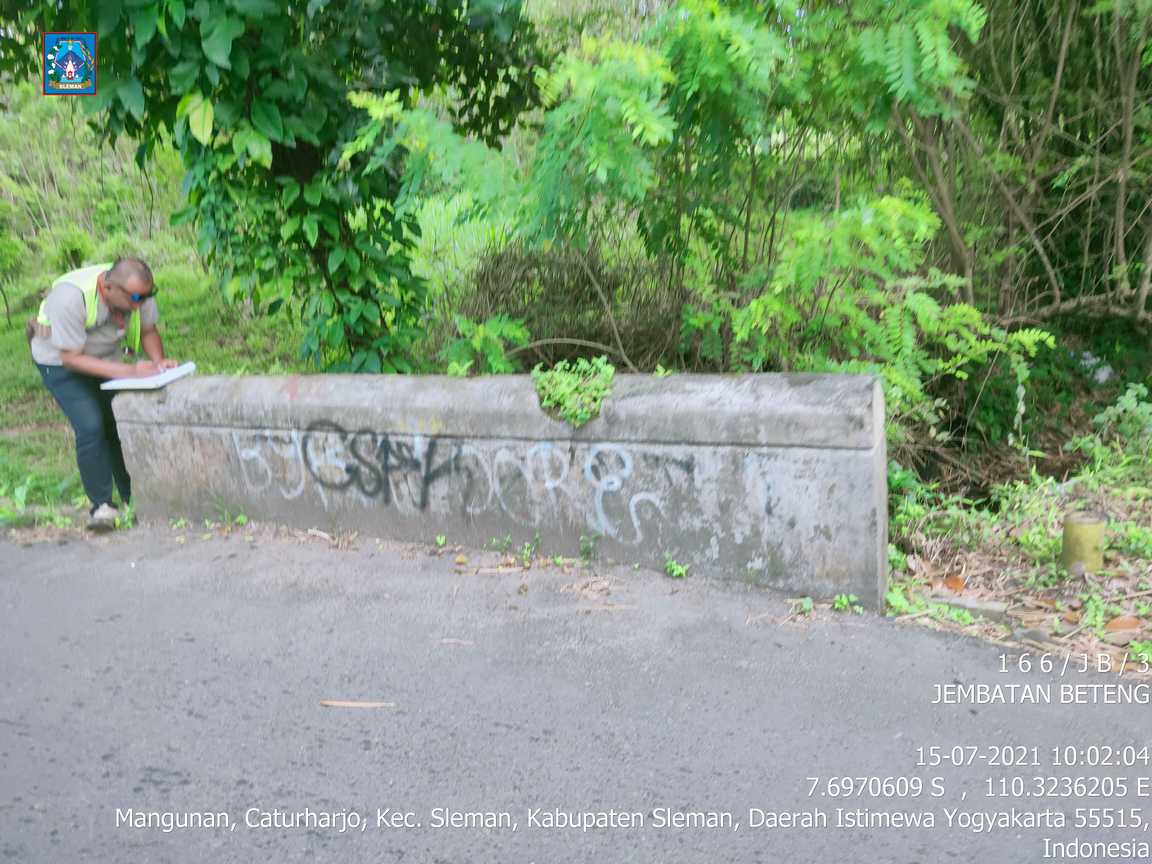

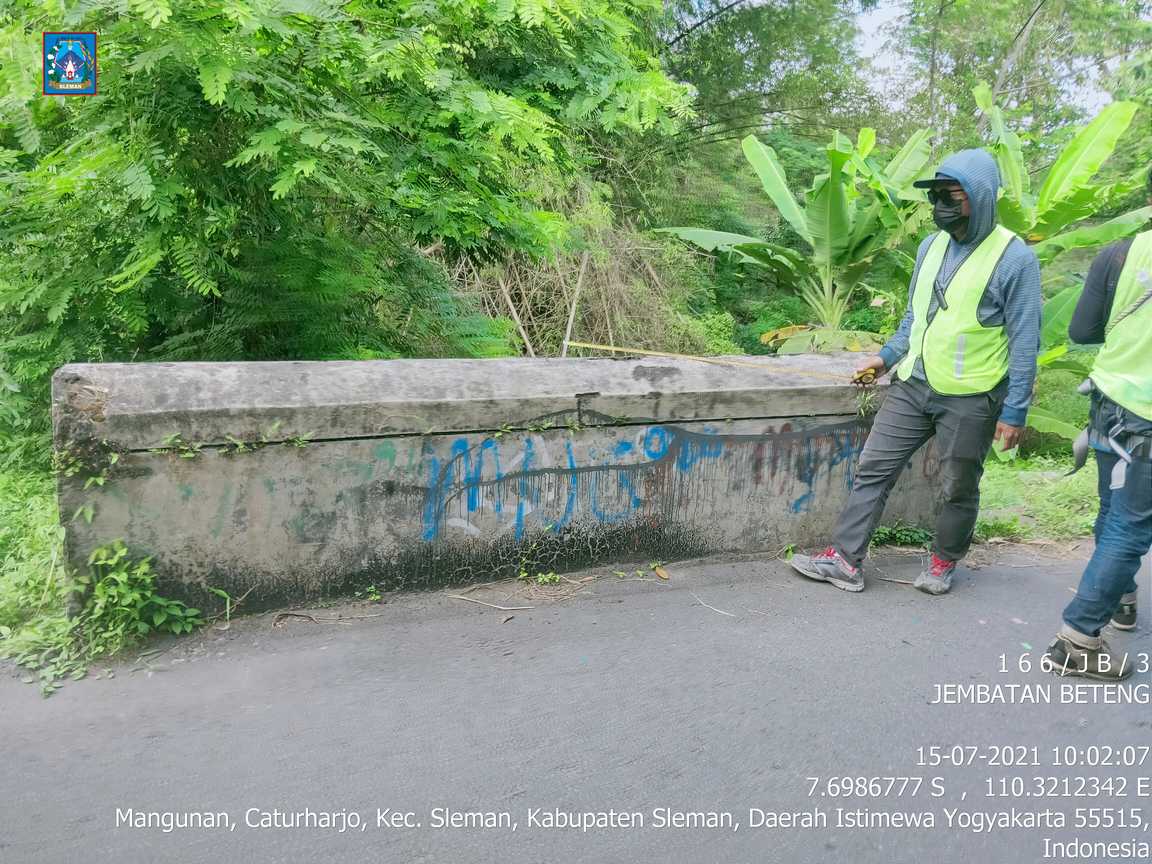

Sandaran |
| Bahan 1 |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Bahan 2 |
|
|
|
| Kondisi |
2 |
2 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu, Beton bertulang |
Pasangan batu, Beton bertulang |
Pasangan batu, Beton bertulang |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
4 (Kritis) |
4 (Kritis) |
| Kerusakan |

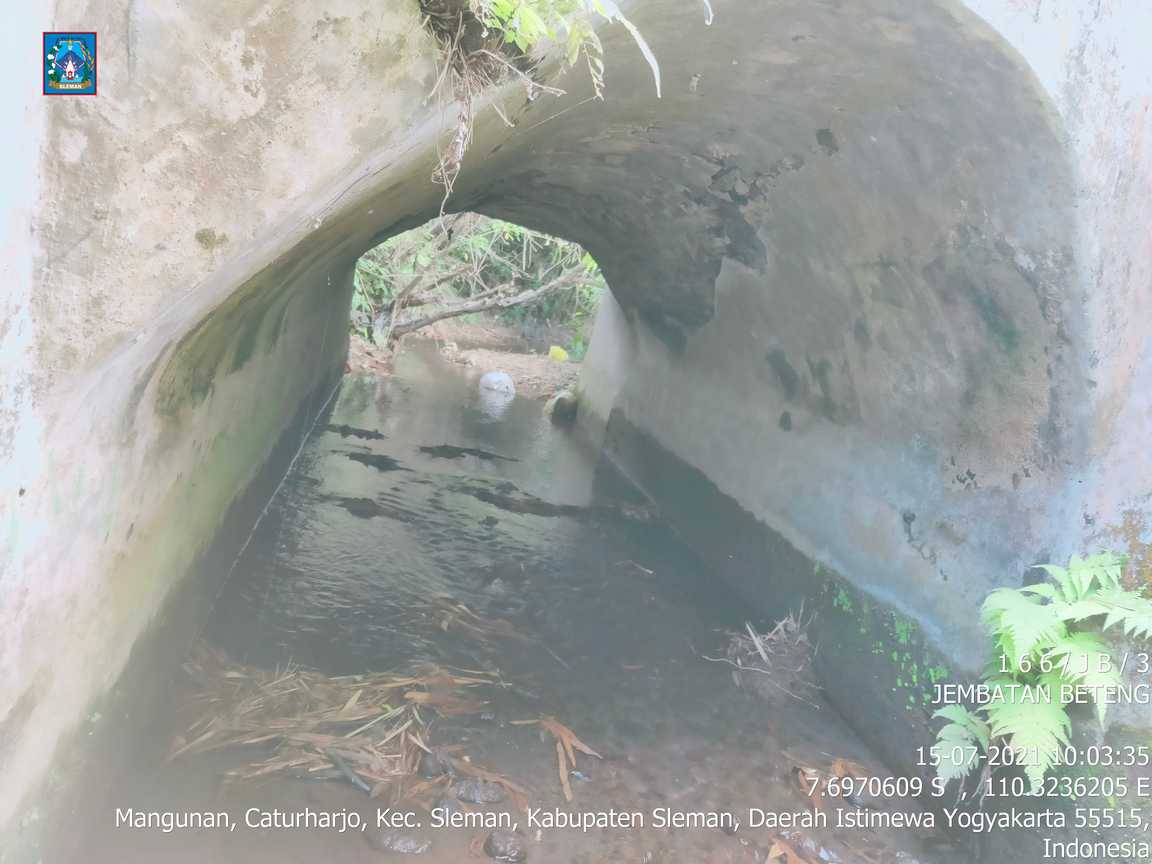

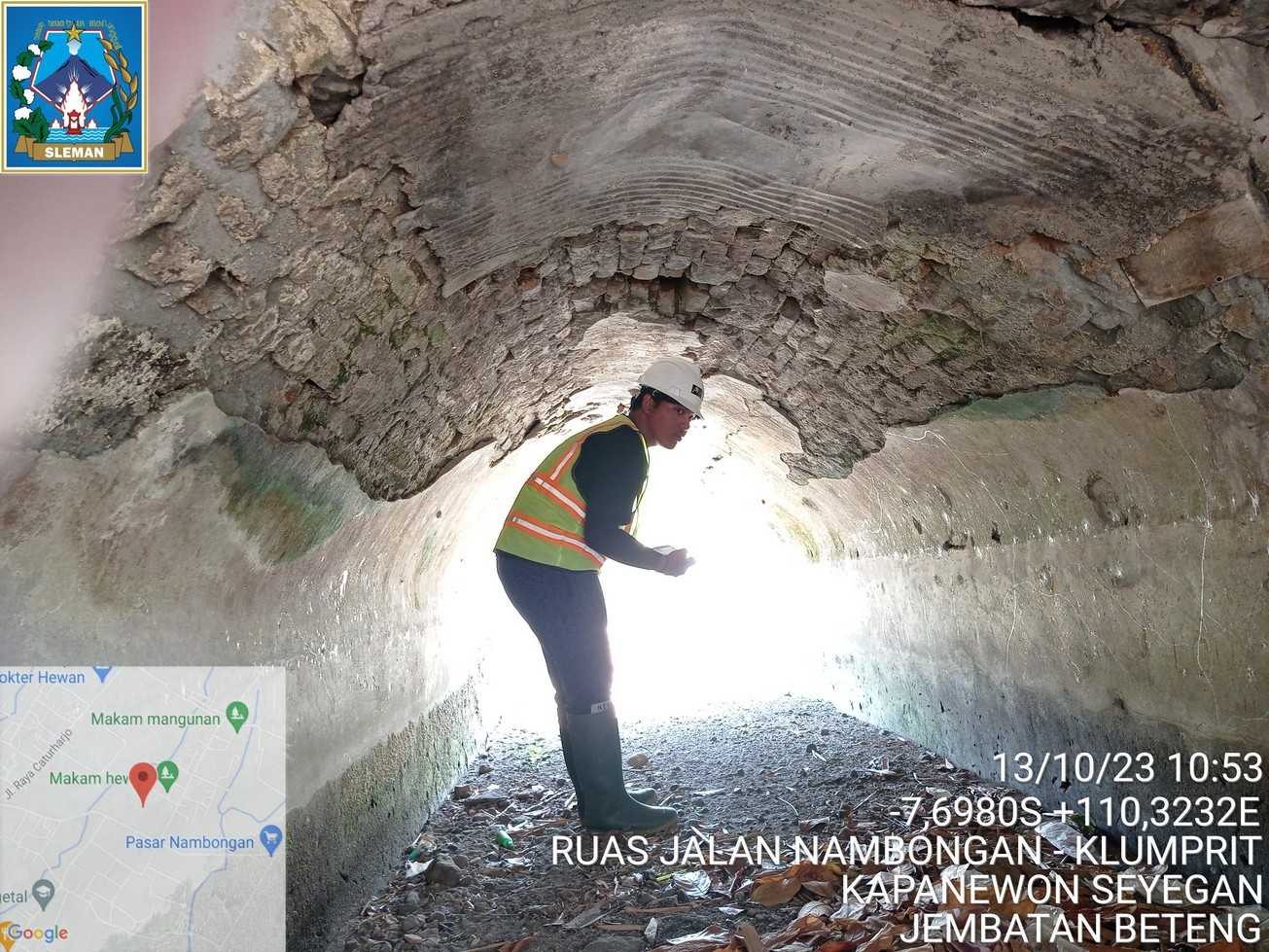

Pelengkung pasangan bata retak,Penurunan mutu pasangan bata parapet jembatan dan cat mengelupas |
Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Penurunan mutu/retak pada bangunan kepala jembatan |
Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Penurunan mutu/retak pada bangunan kepala jembatan |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perkuatan atau penggantian) |
Penggantian |
