Detail Jembatan KLUMPRIT

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	16.3 m	16.3 m	16.3 m
Lebar	6.1 m	6.1 m	6.1 m
Bentang	2	2	2
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Pasangan bata	Pasangan bata	Pasangan bata
Kondisi	1	2	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	2	2
Sandaran
Bahan 1	Pasangan bata	Pasangan bata	Pasangan bata
Bahan 2
Kondisi	2	2	2
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	2 (Rusak Sedang)	2 (Rusak Sedang)
Kerusakan	Pelengkung pasangan bata retak,Retak lapis permukaan aspal, cat mengelupas	Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Permukaan aspal tidak rata	Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Permukaan aspal tidak rata
Penanganan	Pemeliharaan Berkala	Pemeliharaan Berkala	Pemeliharaan Berkala

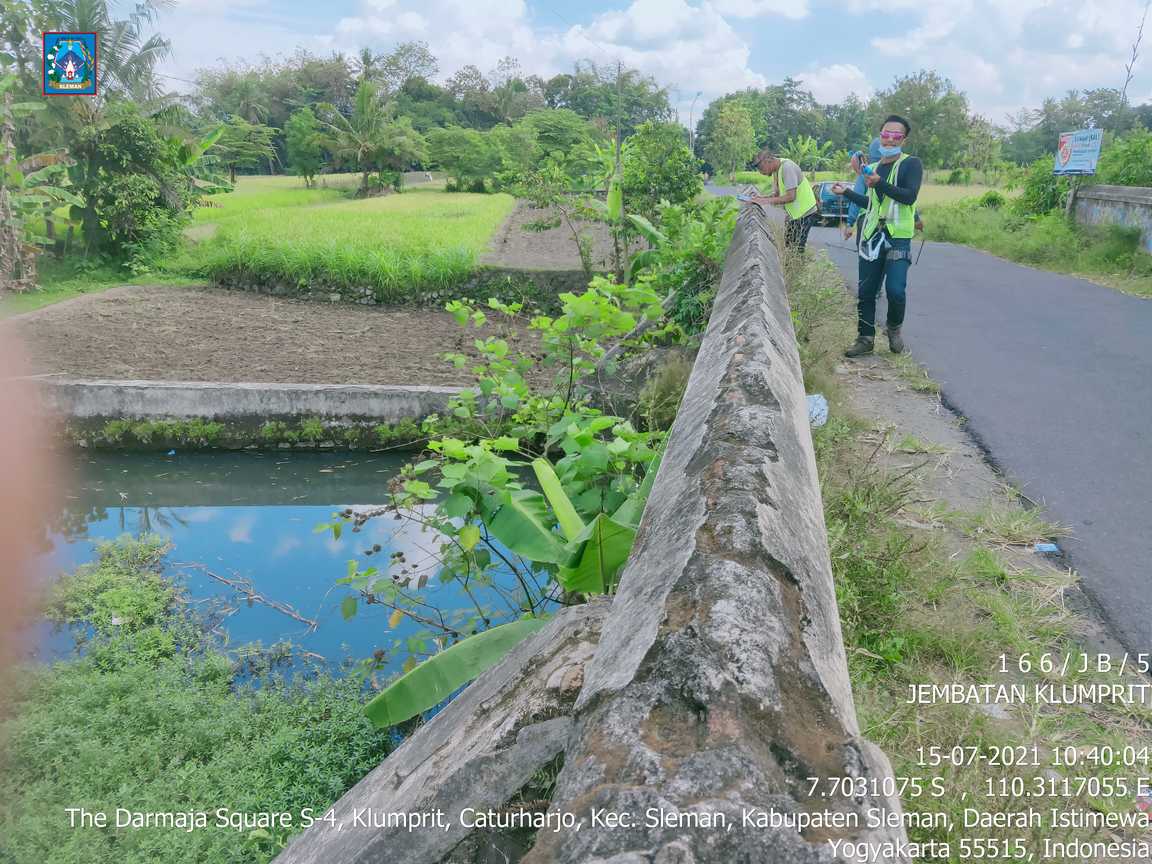

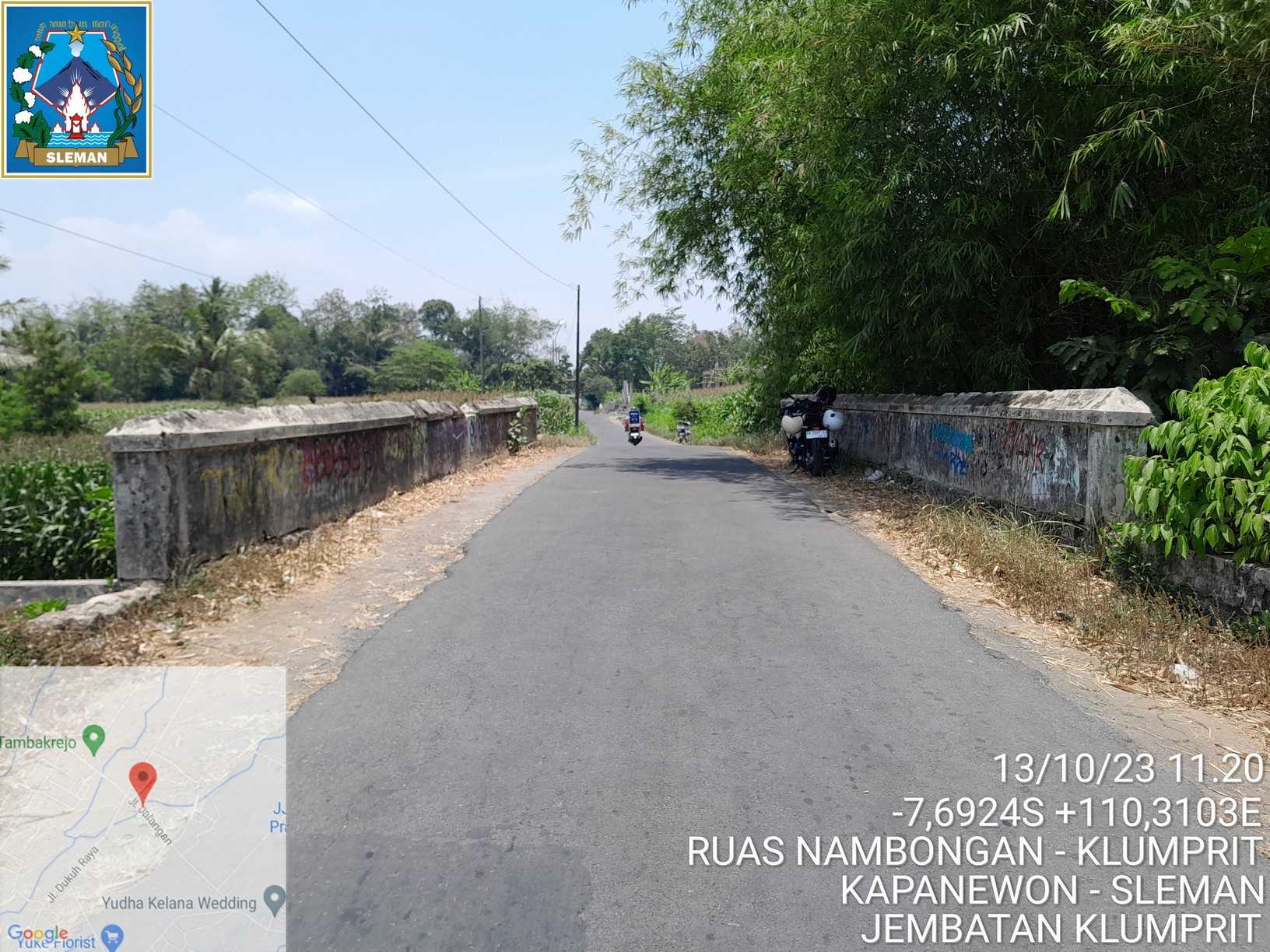

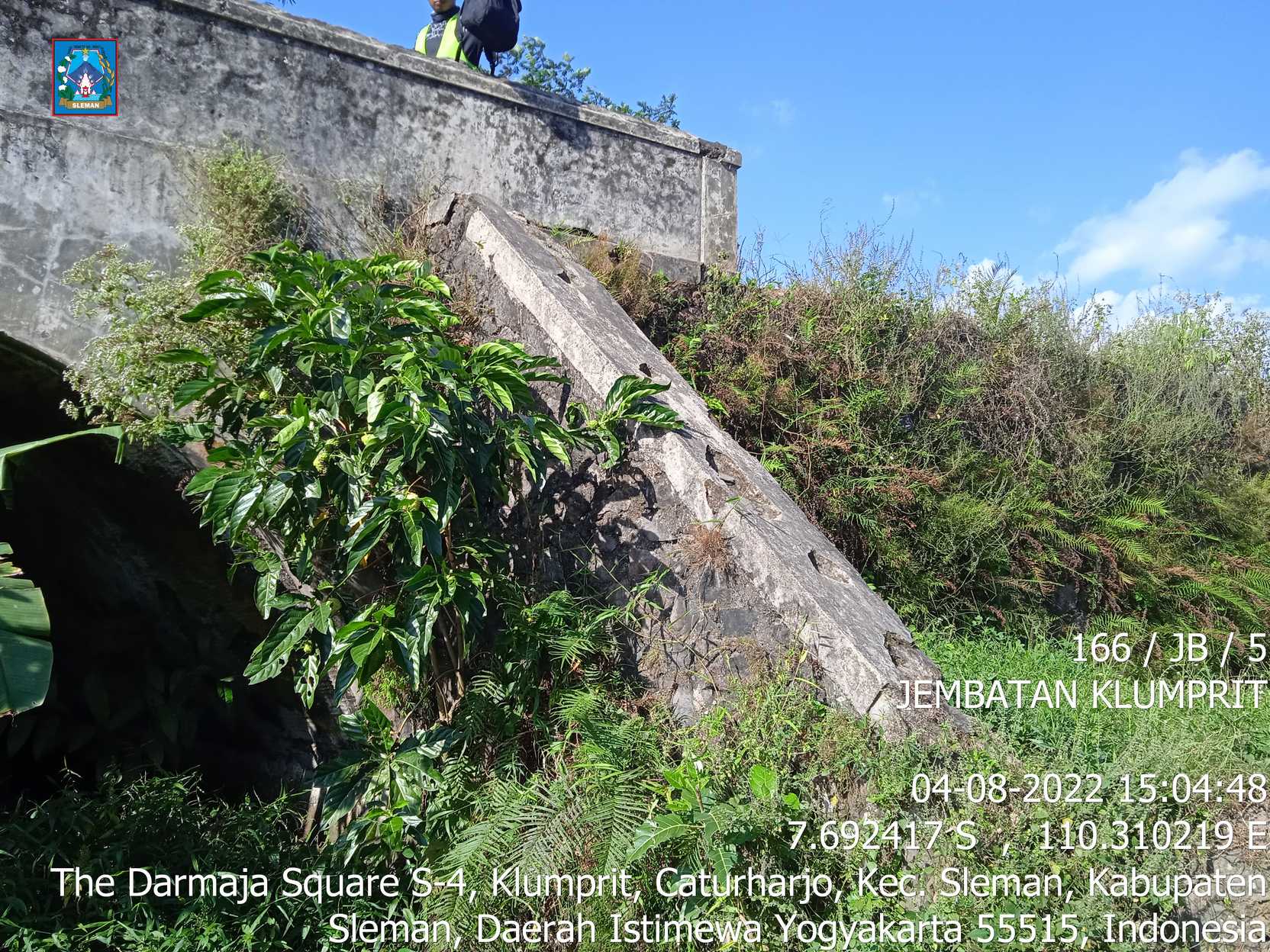

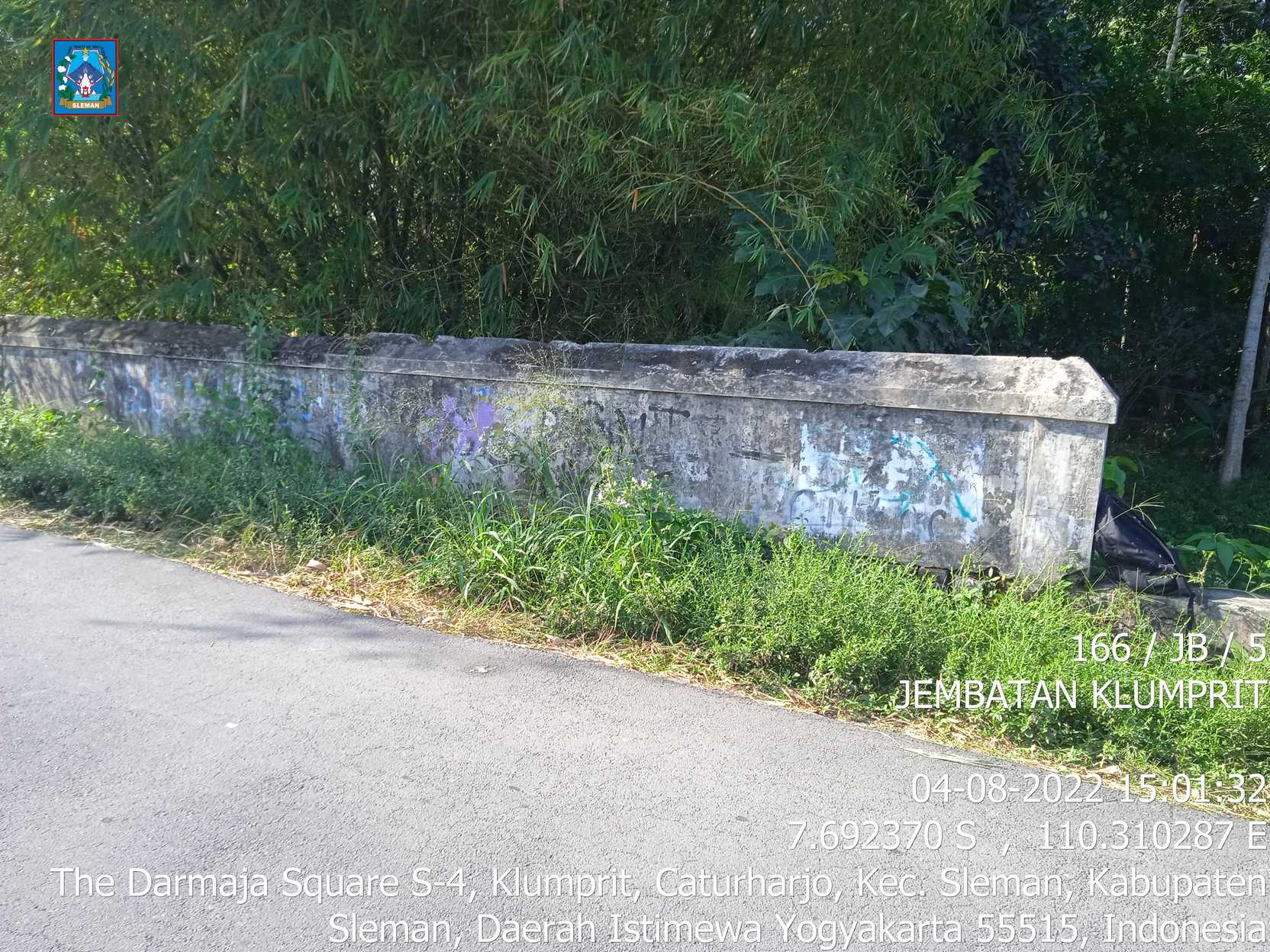

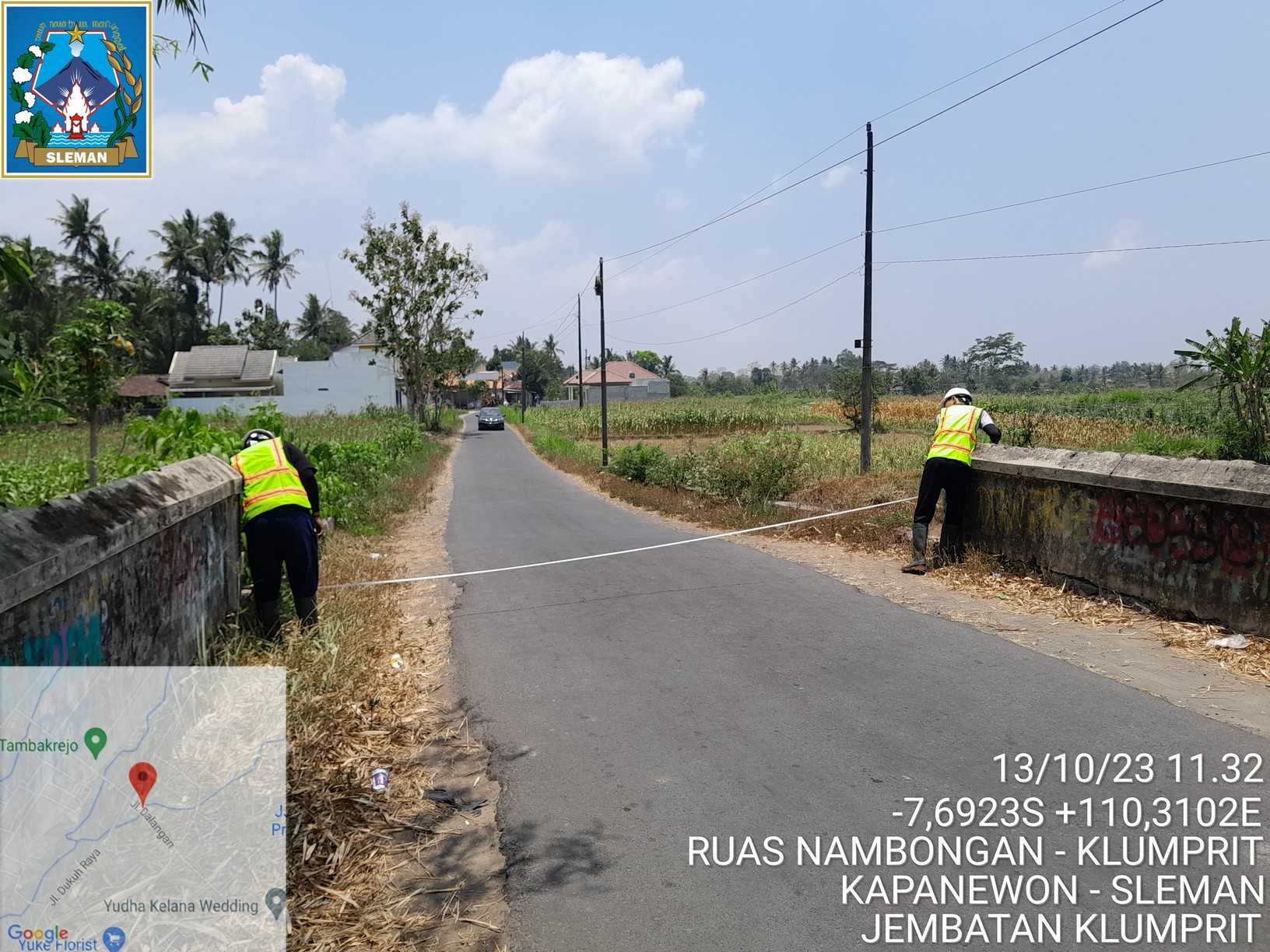

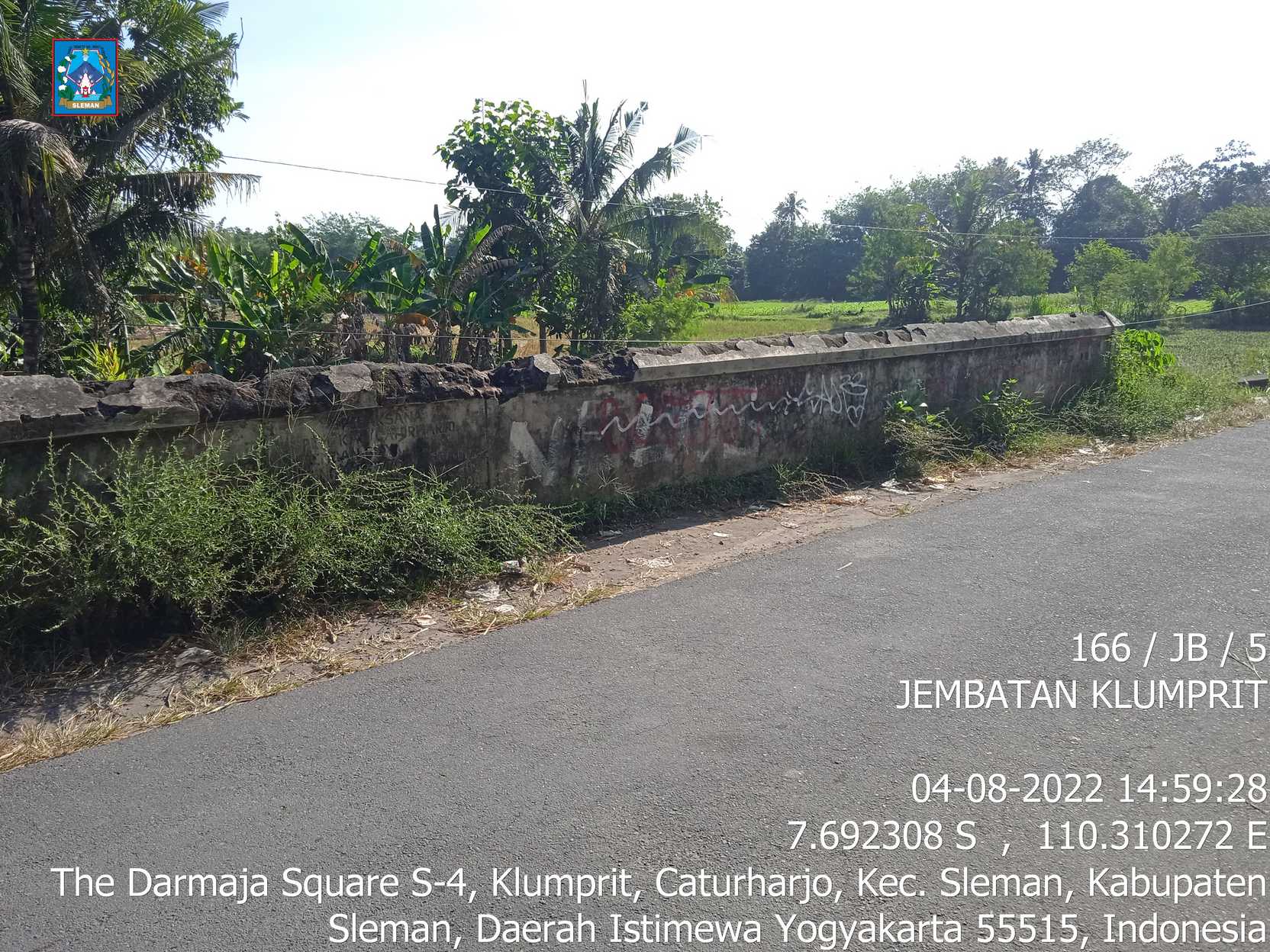

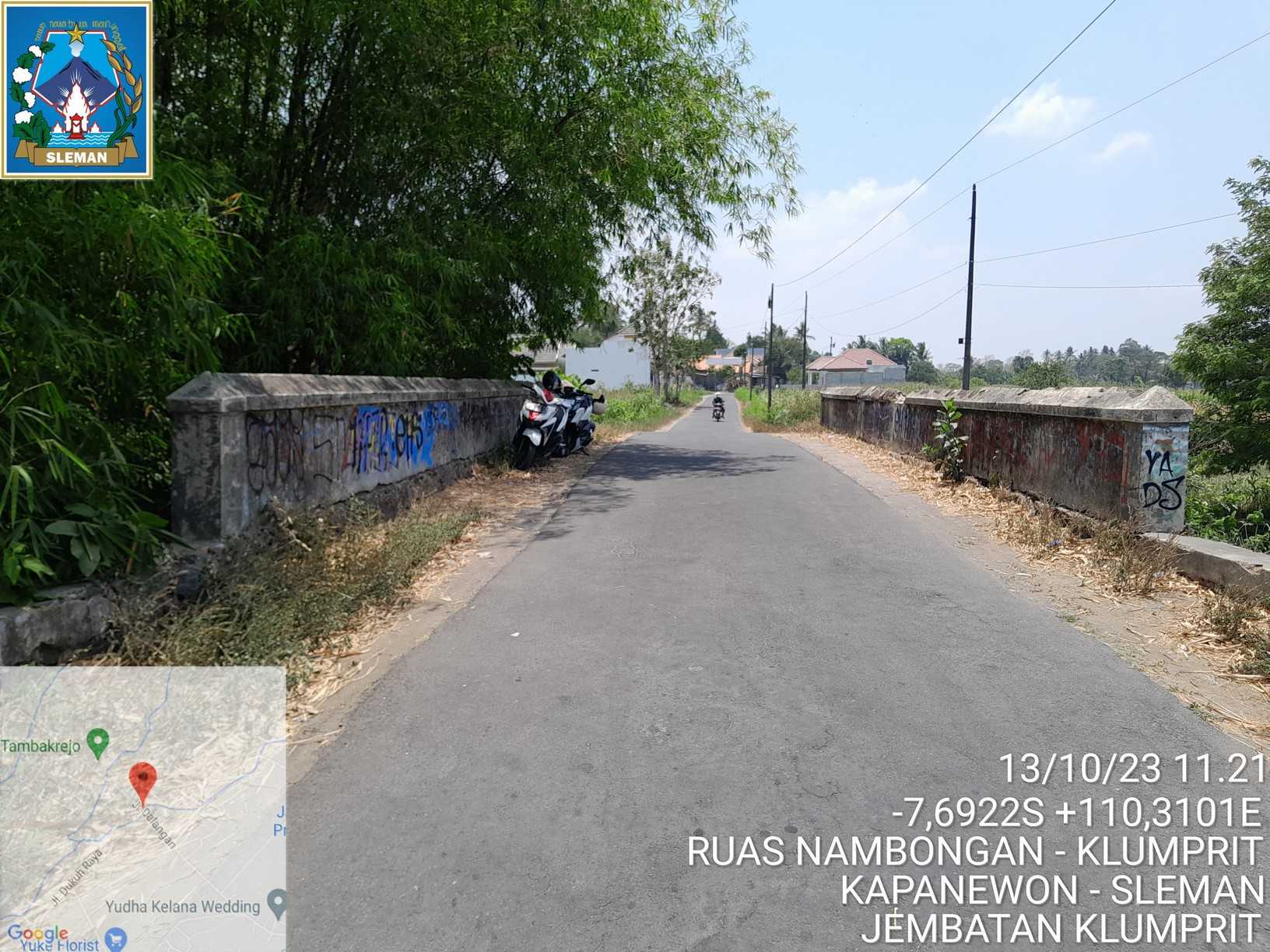

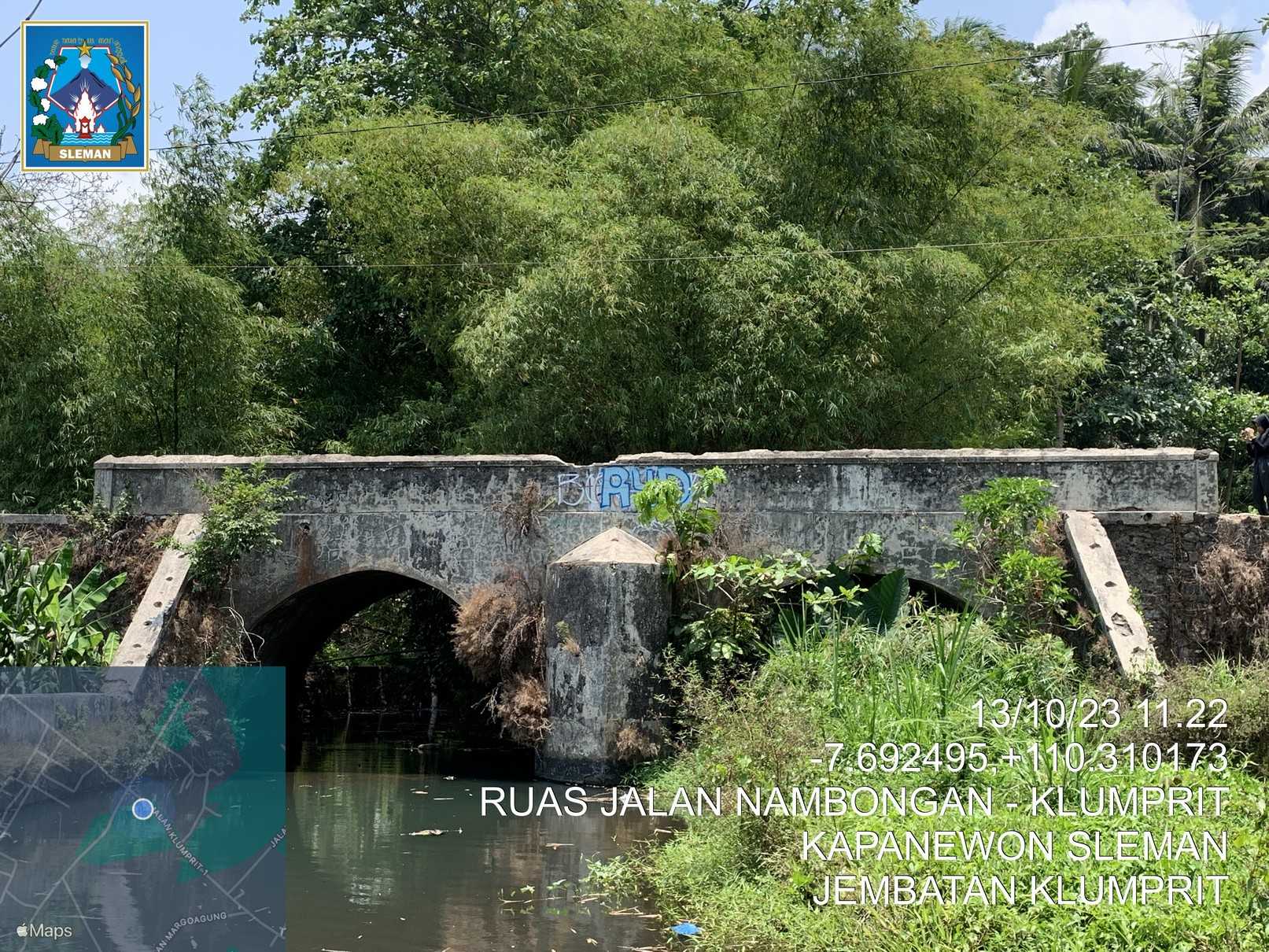

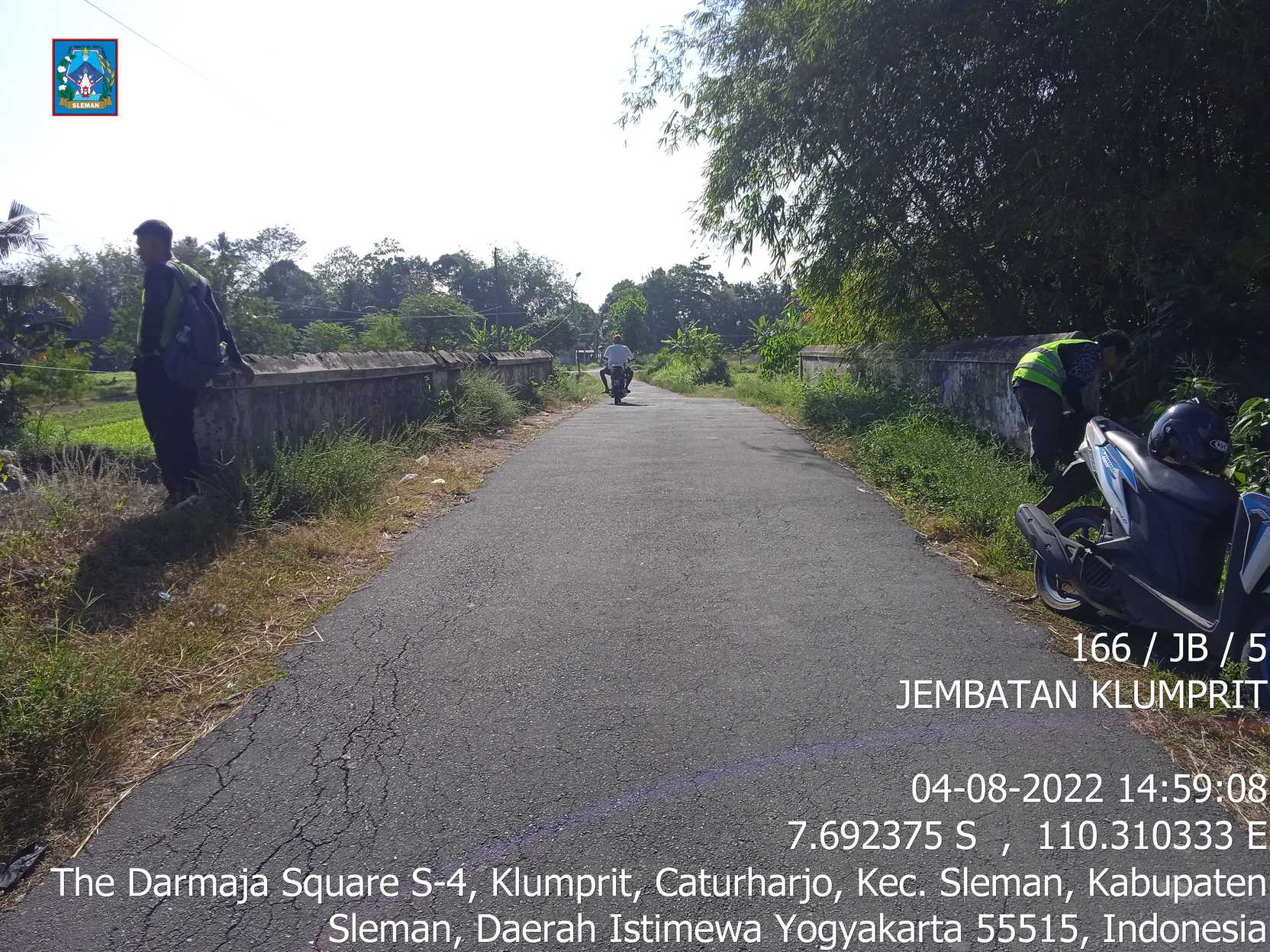

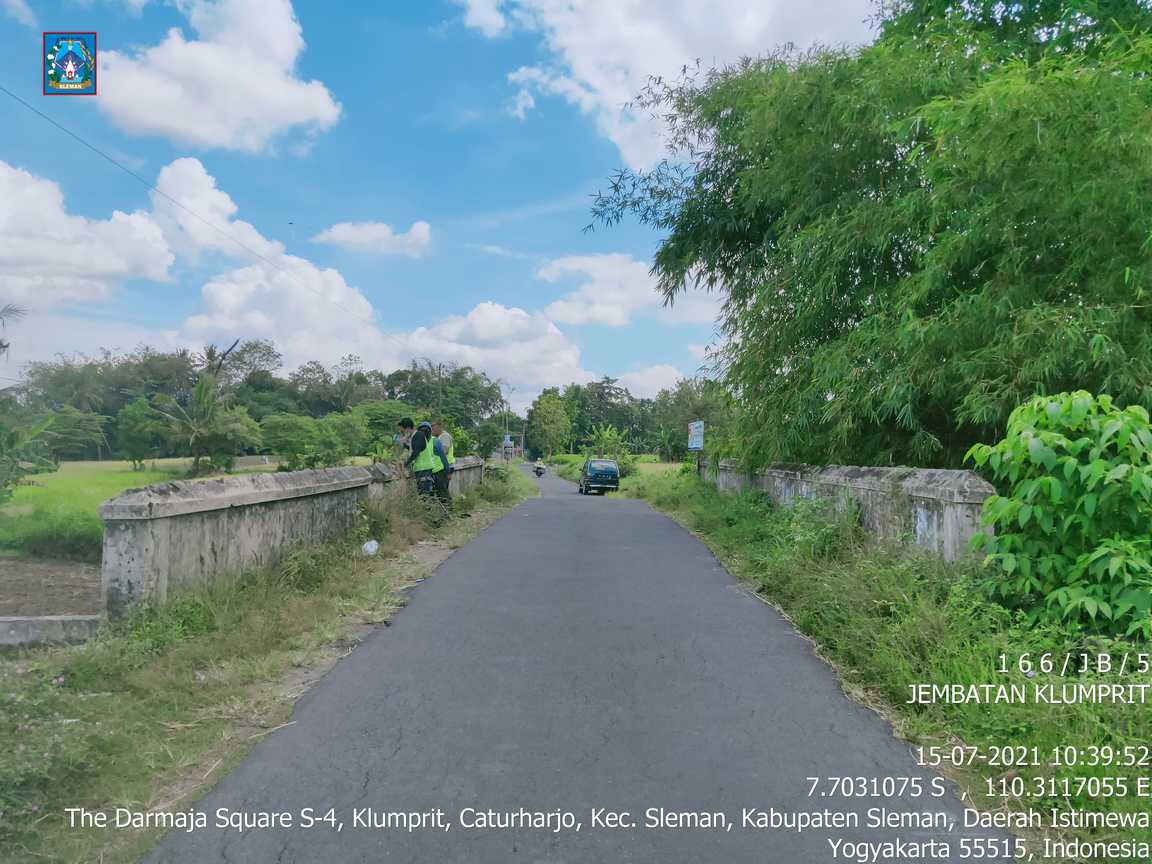

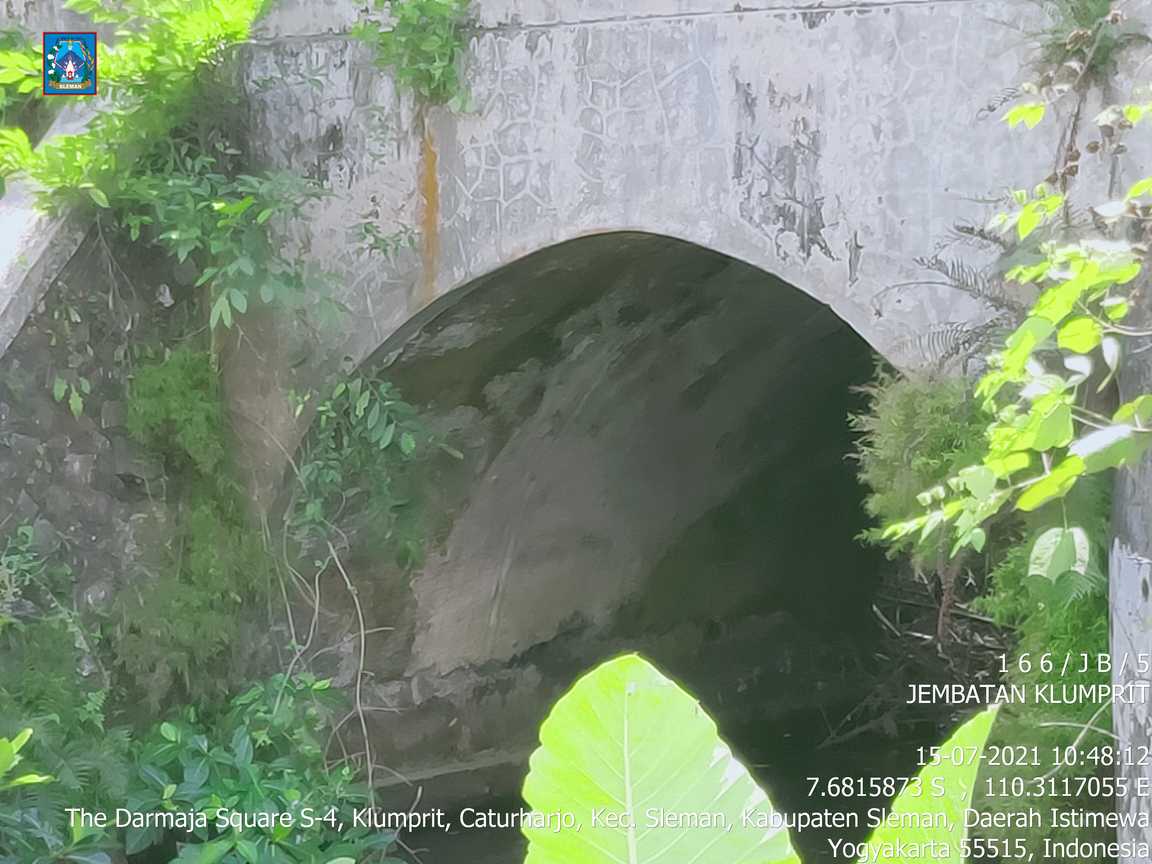

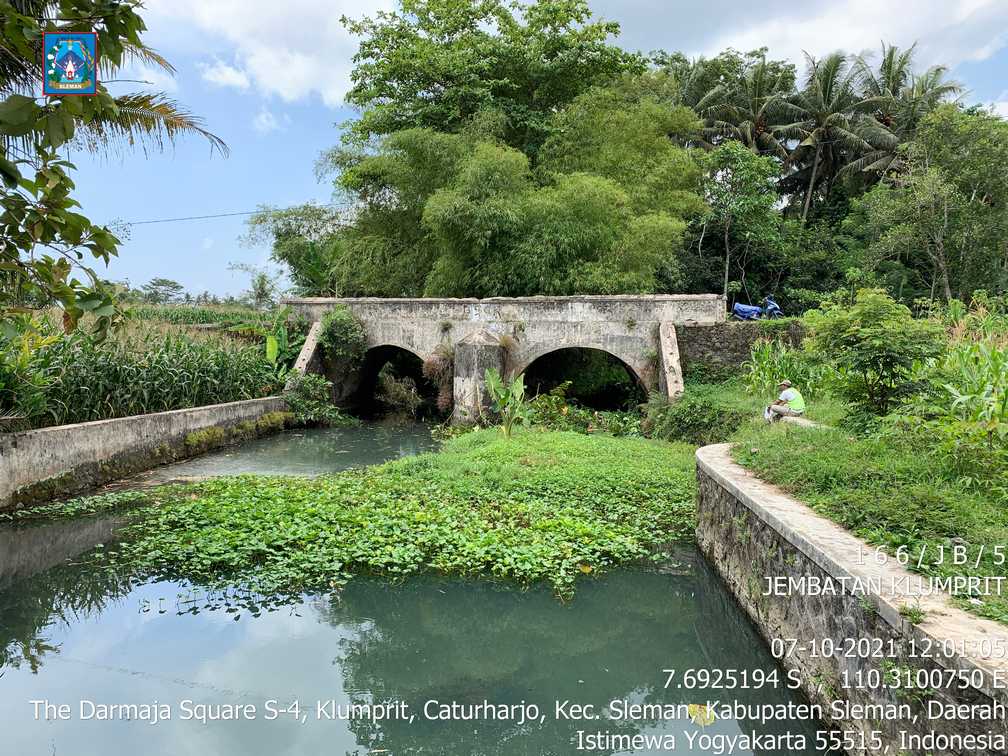

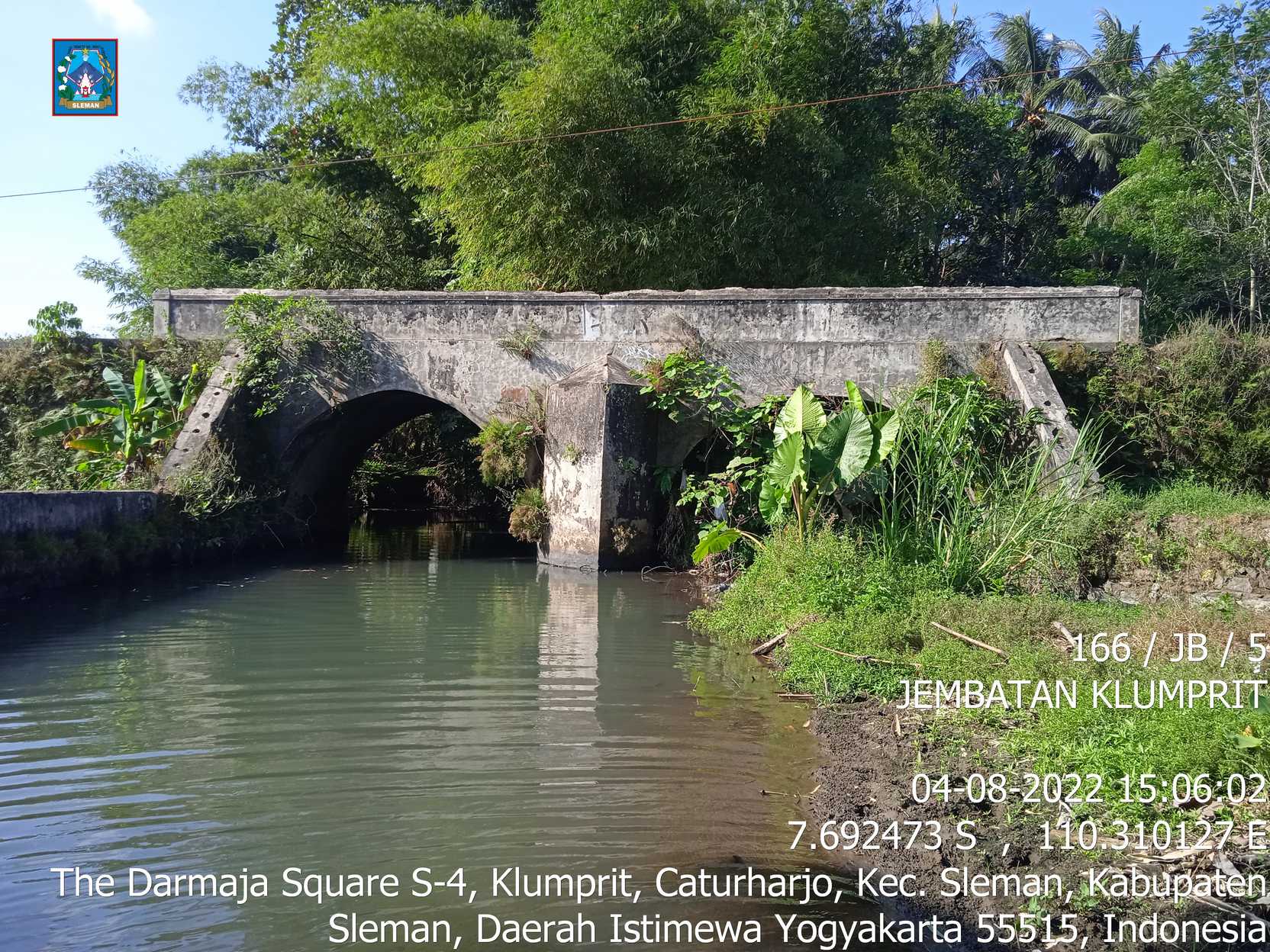

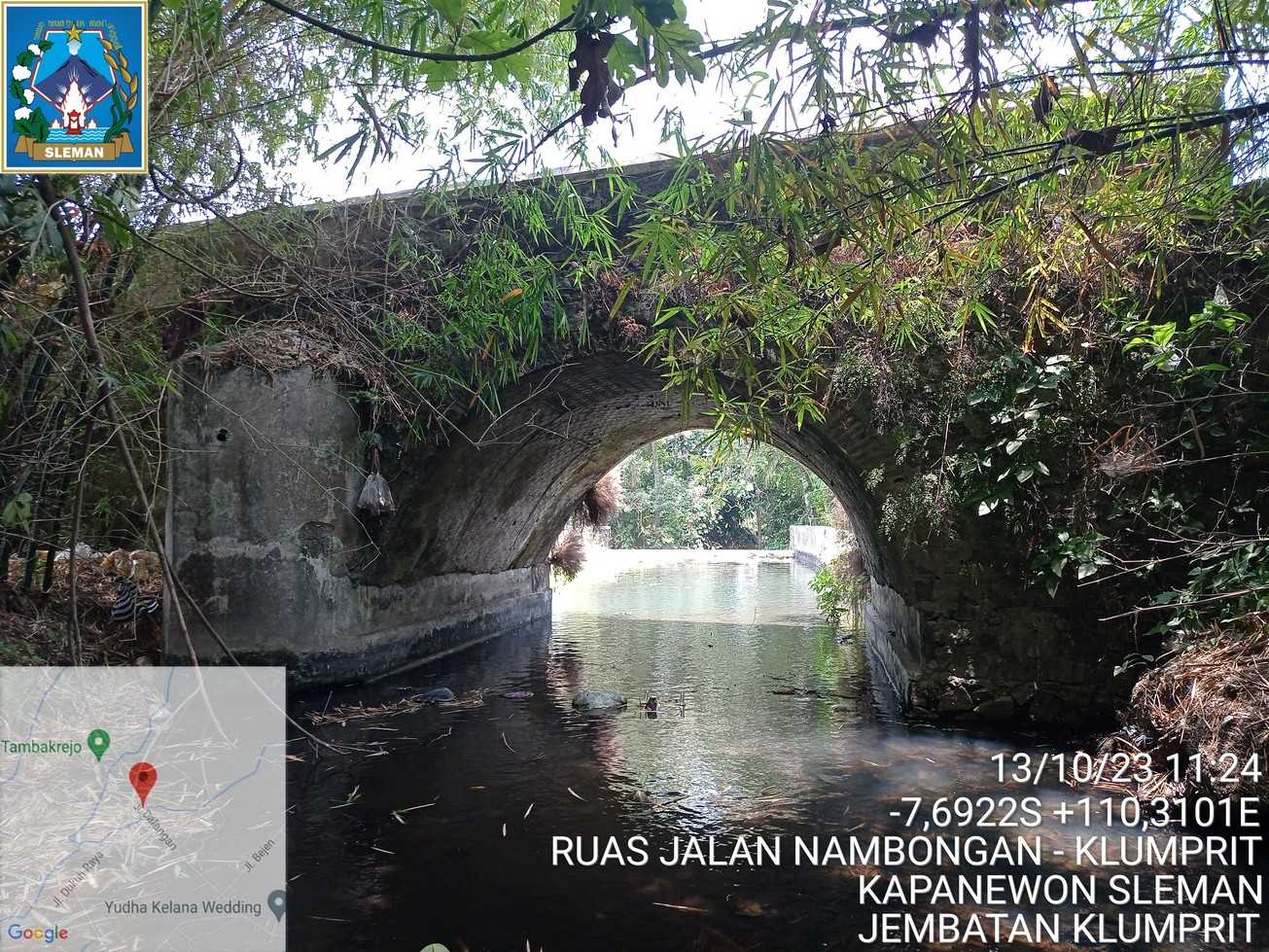

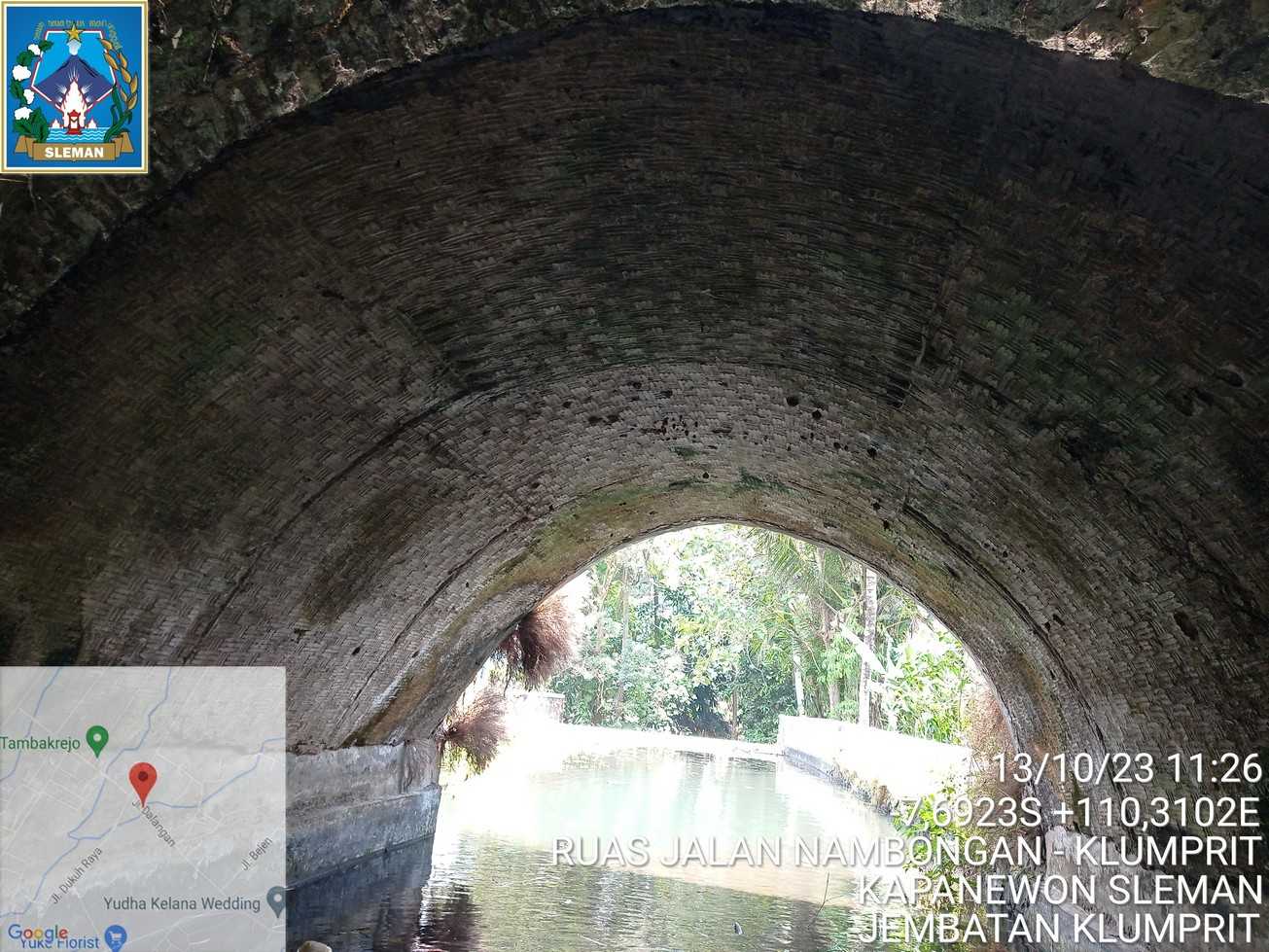

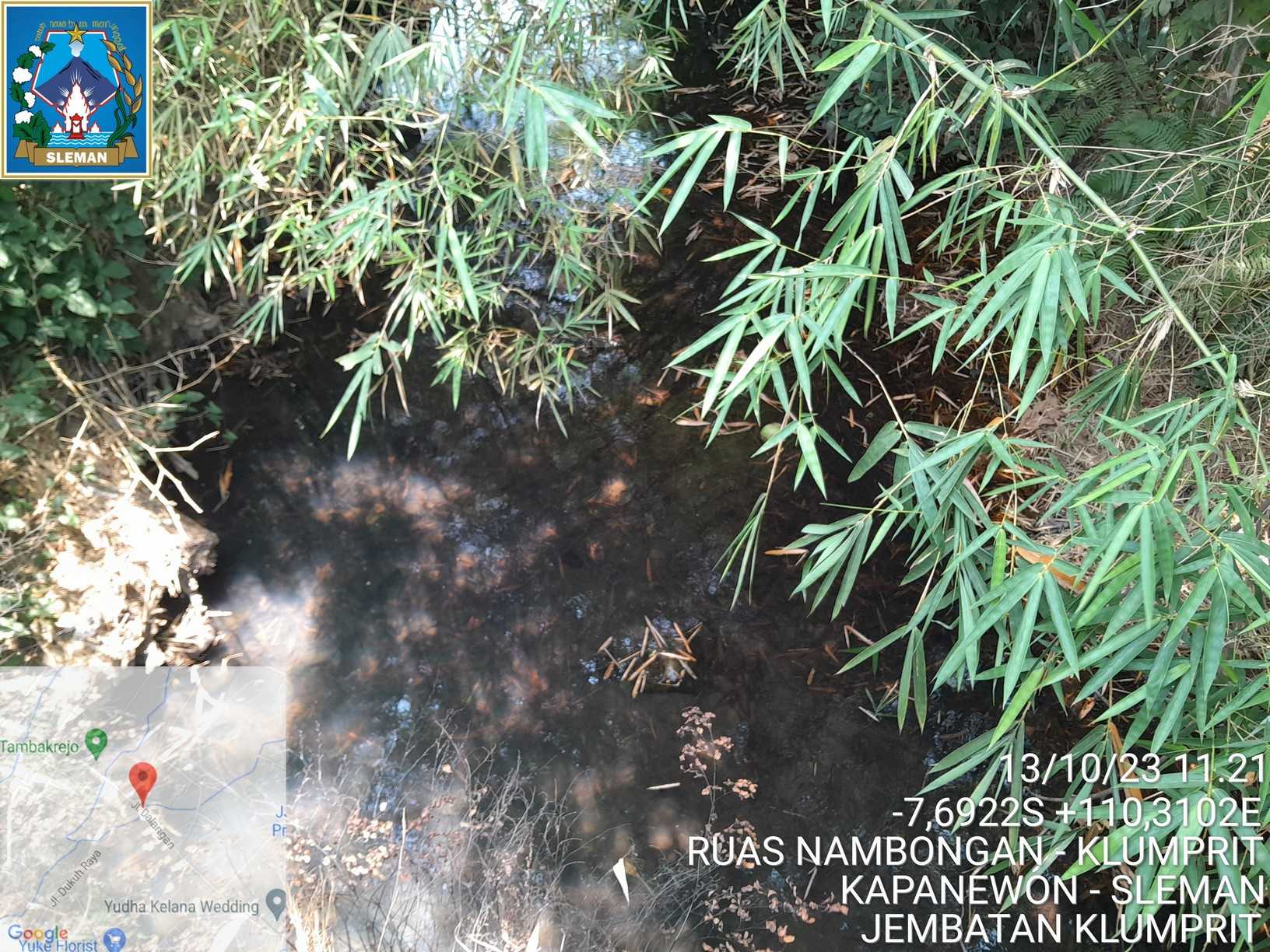

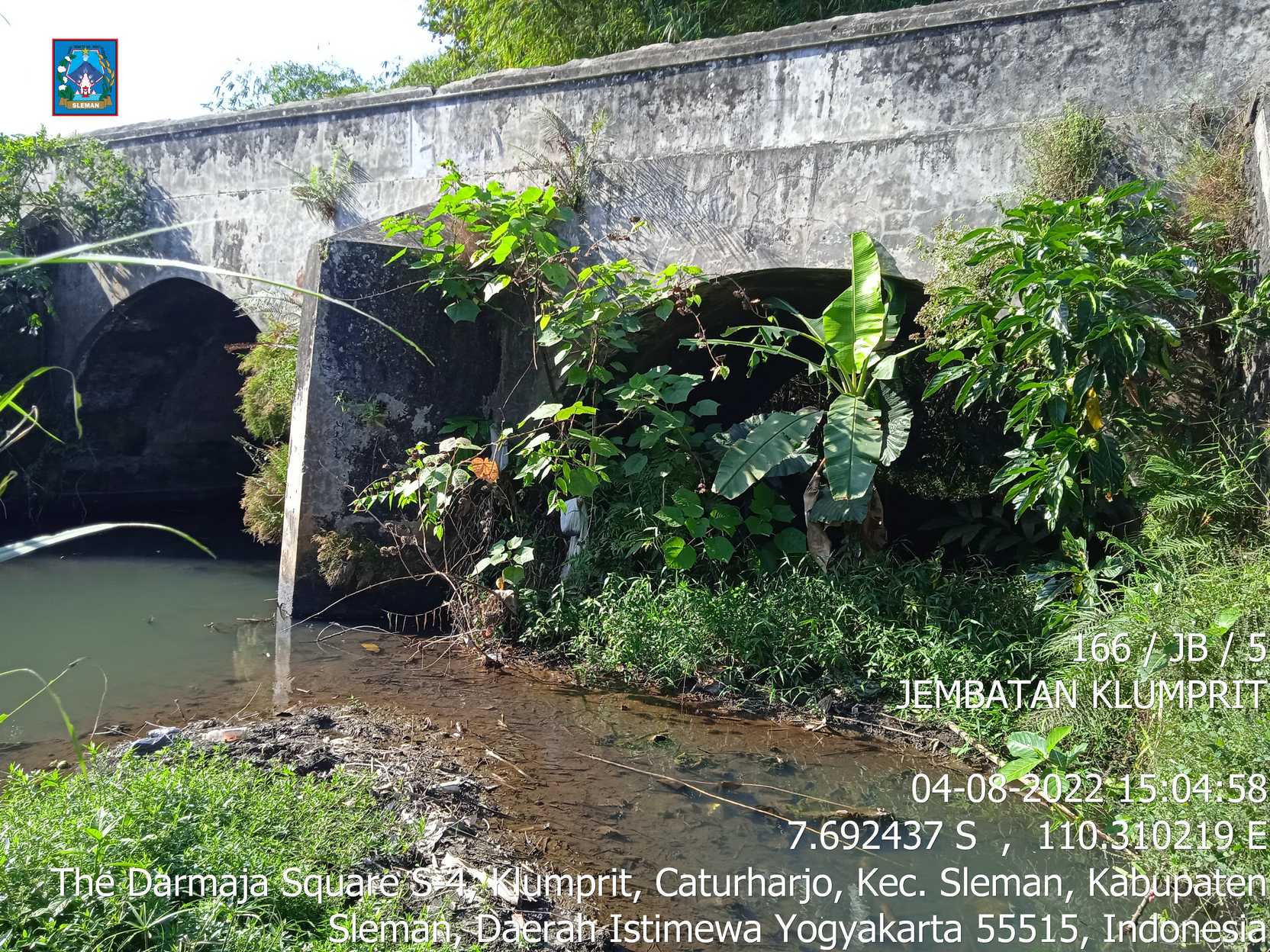

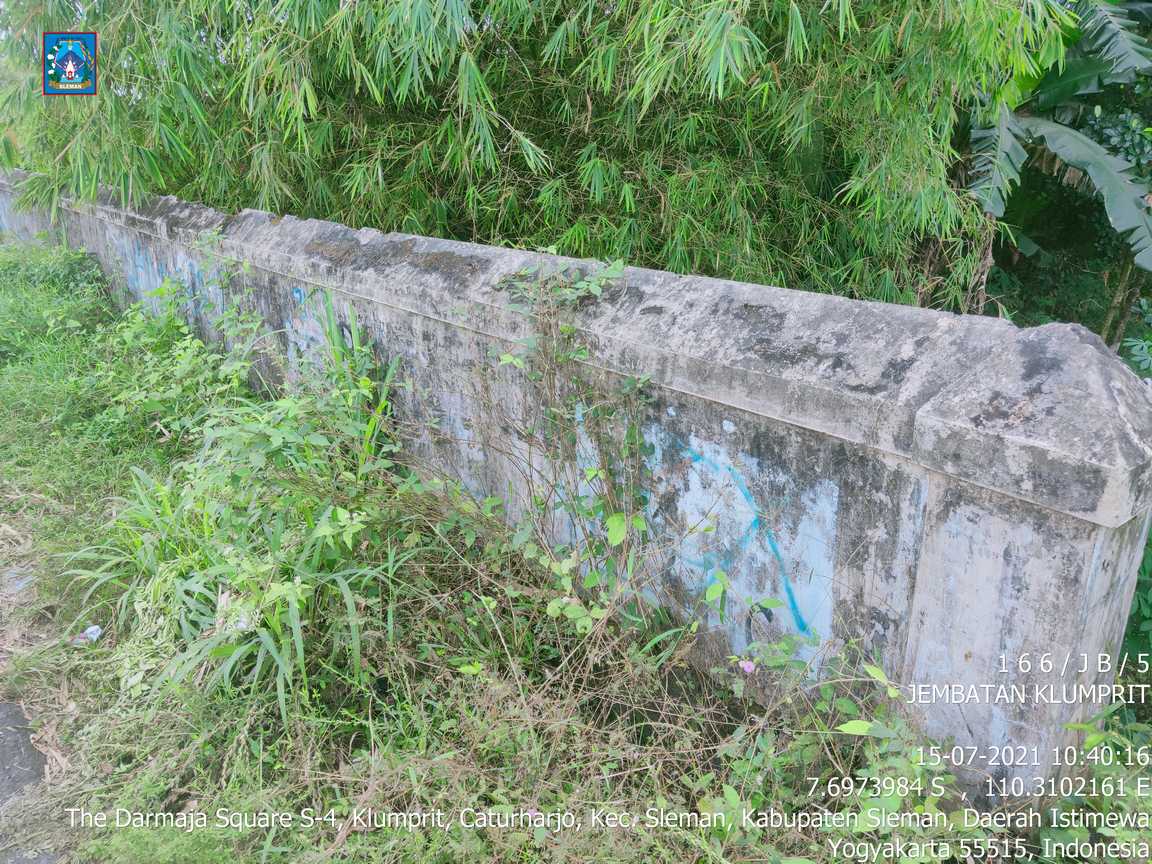

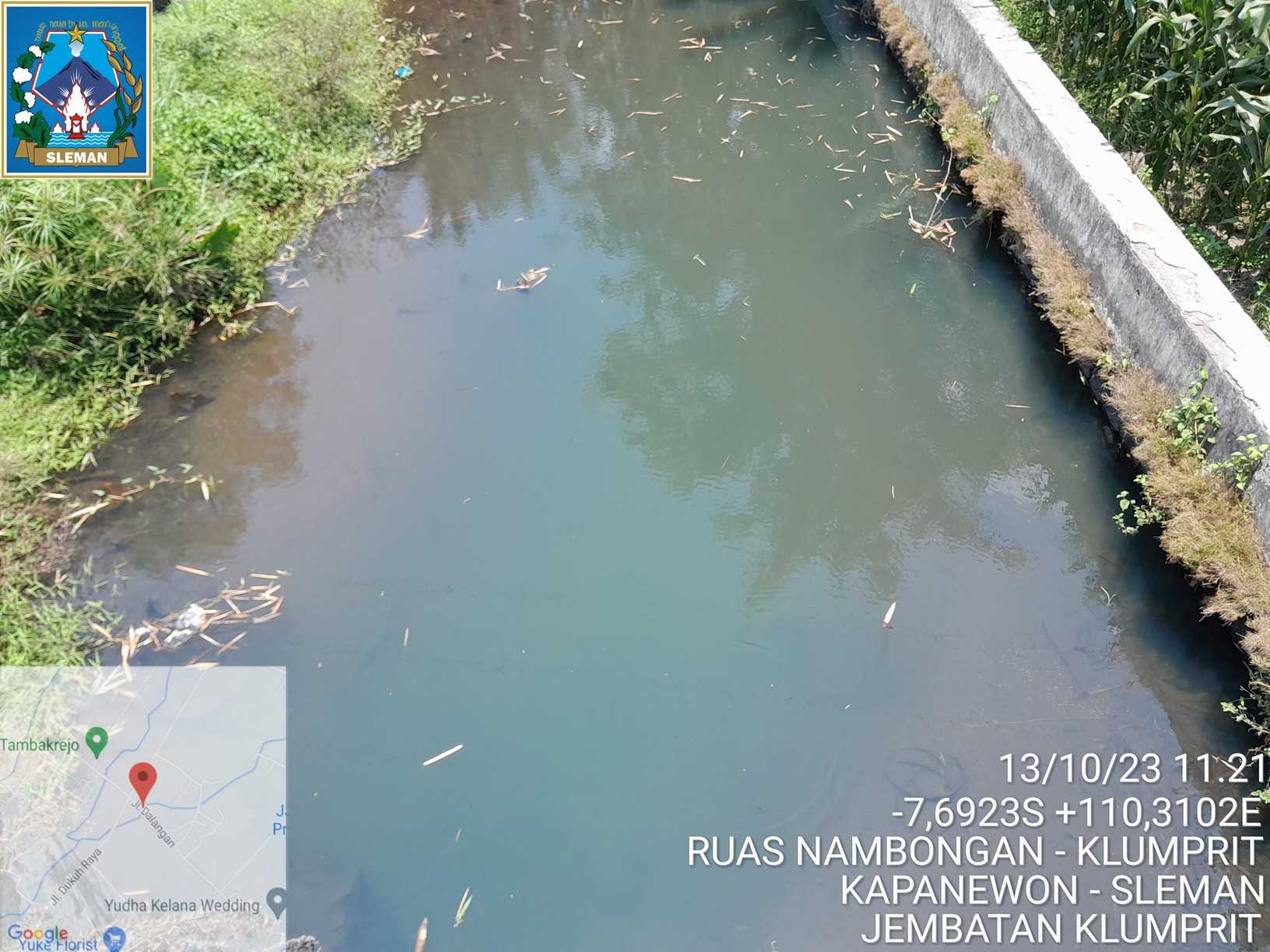

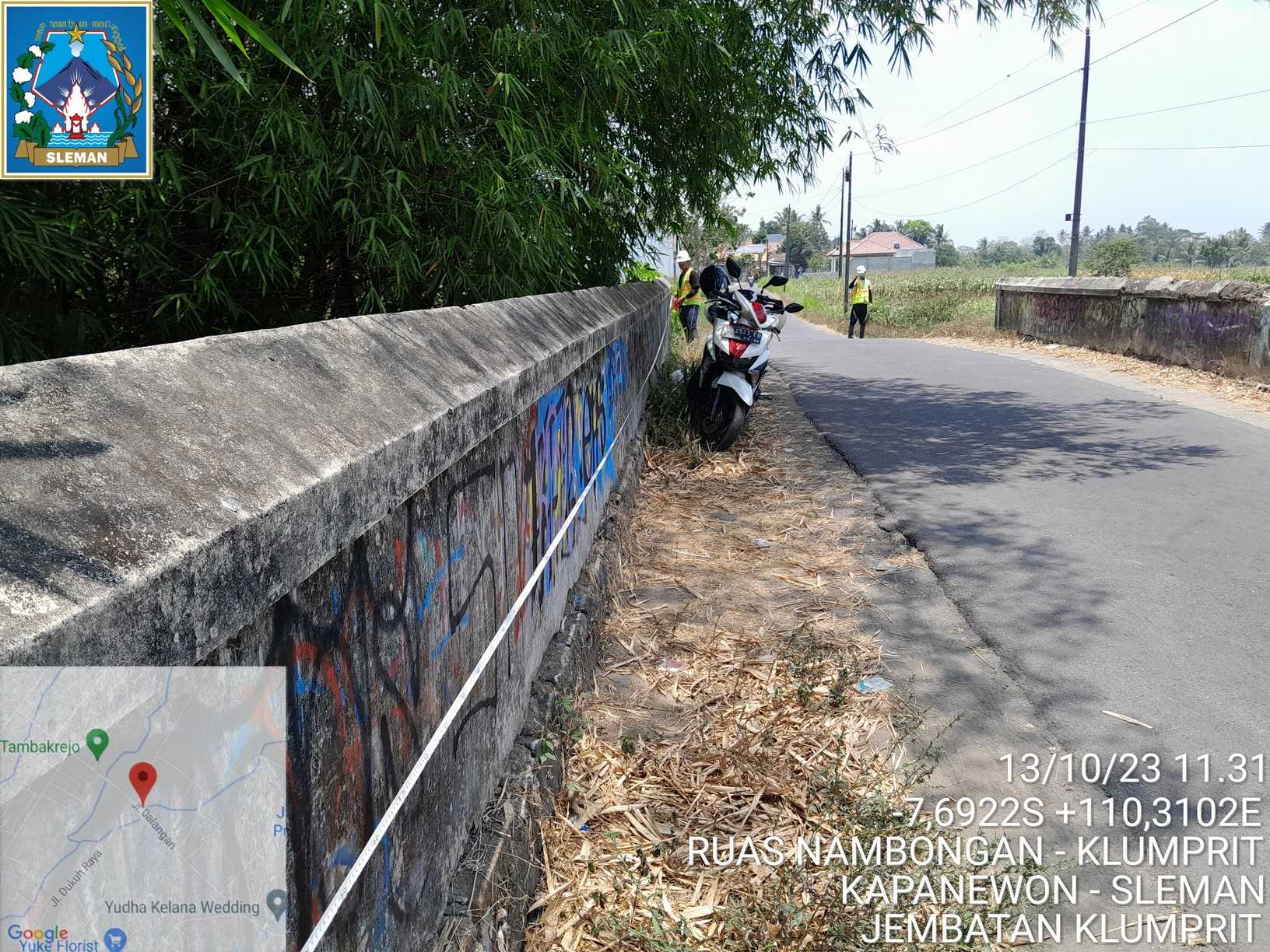

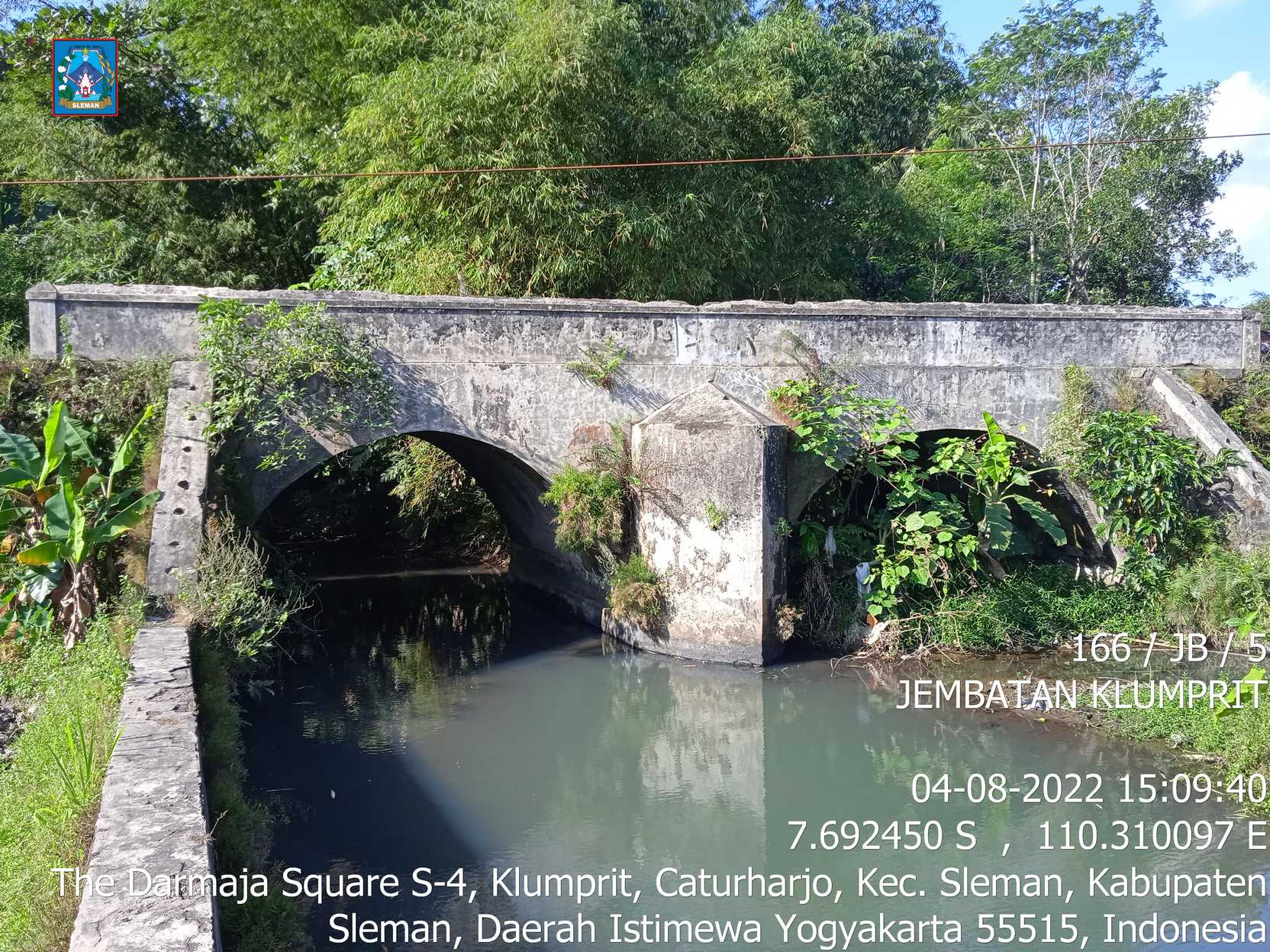

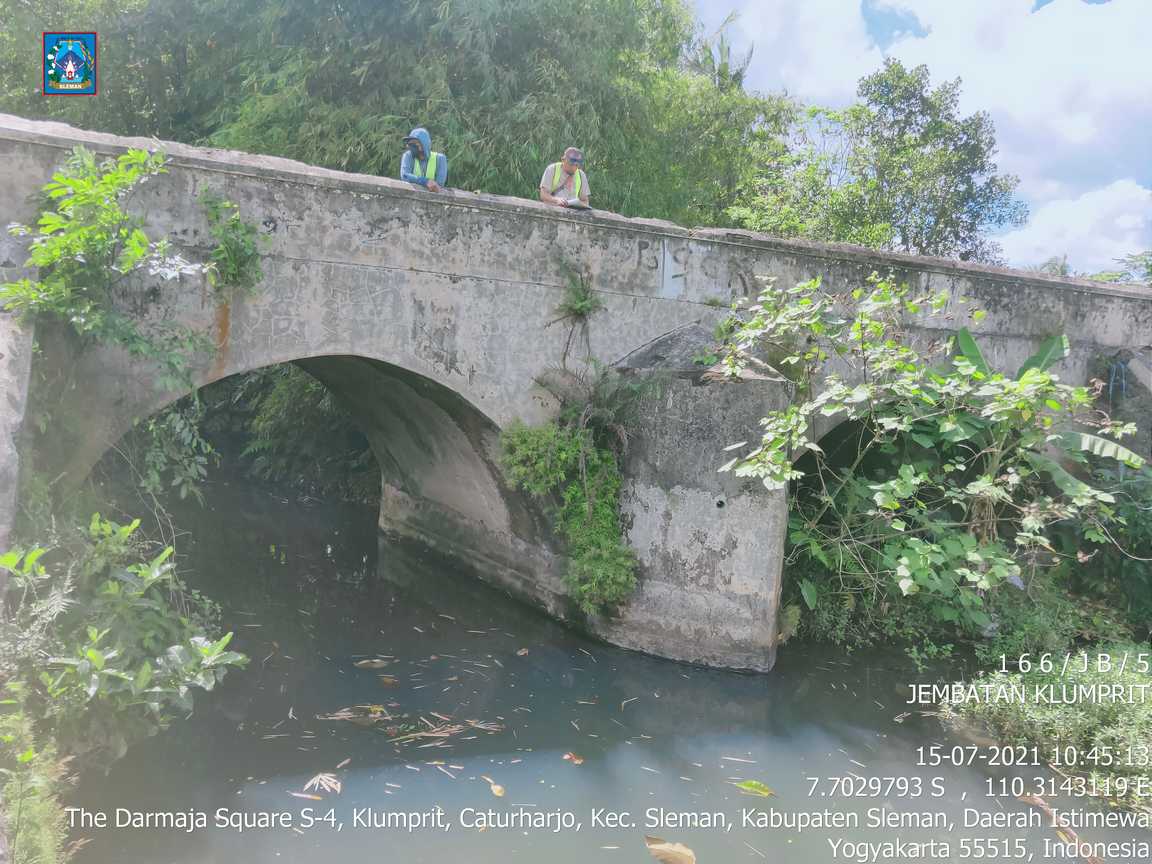

Foto
