Dimensi |
| Panjang |
9.1 m |
9.1 m |
9.1 m |
| Lebar |
6..9 m |
6..9 m |
6..9 m |
| Bentang |
1 |
1 |
1 |

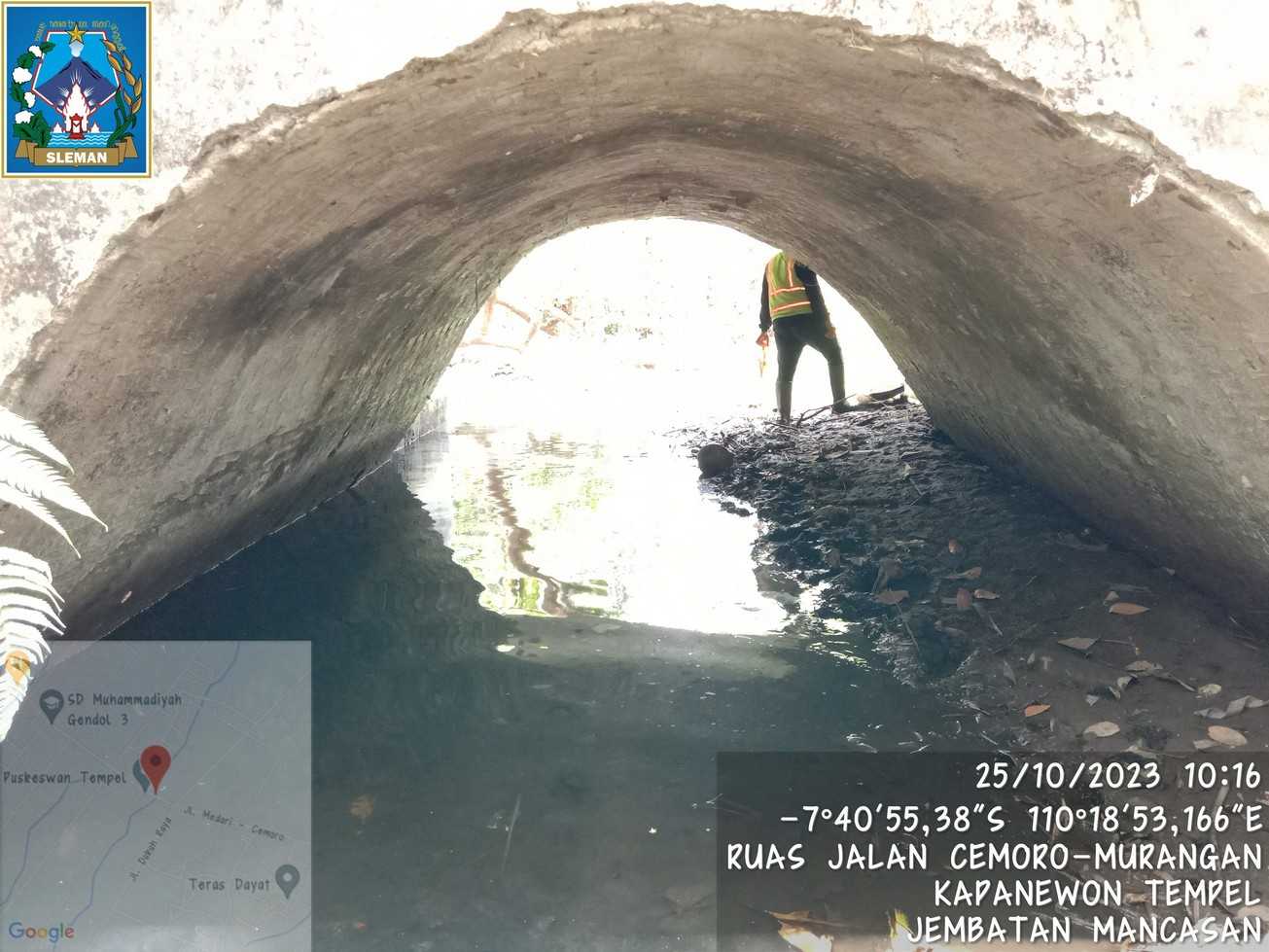

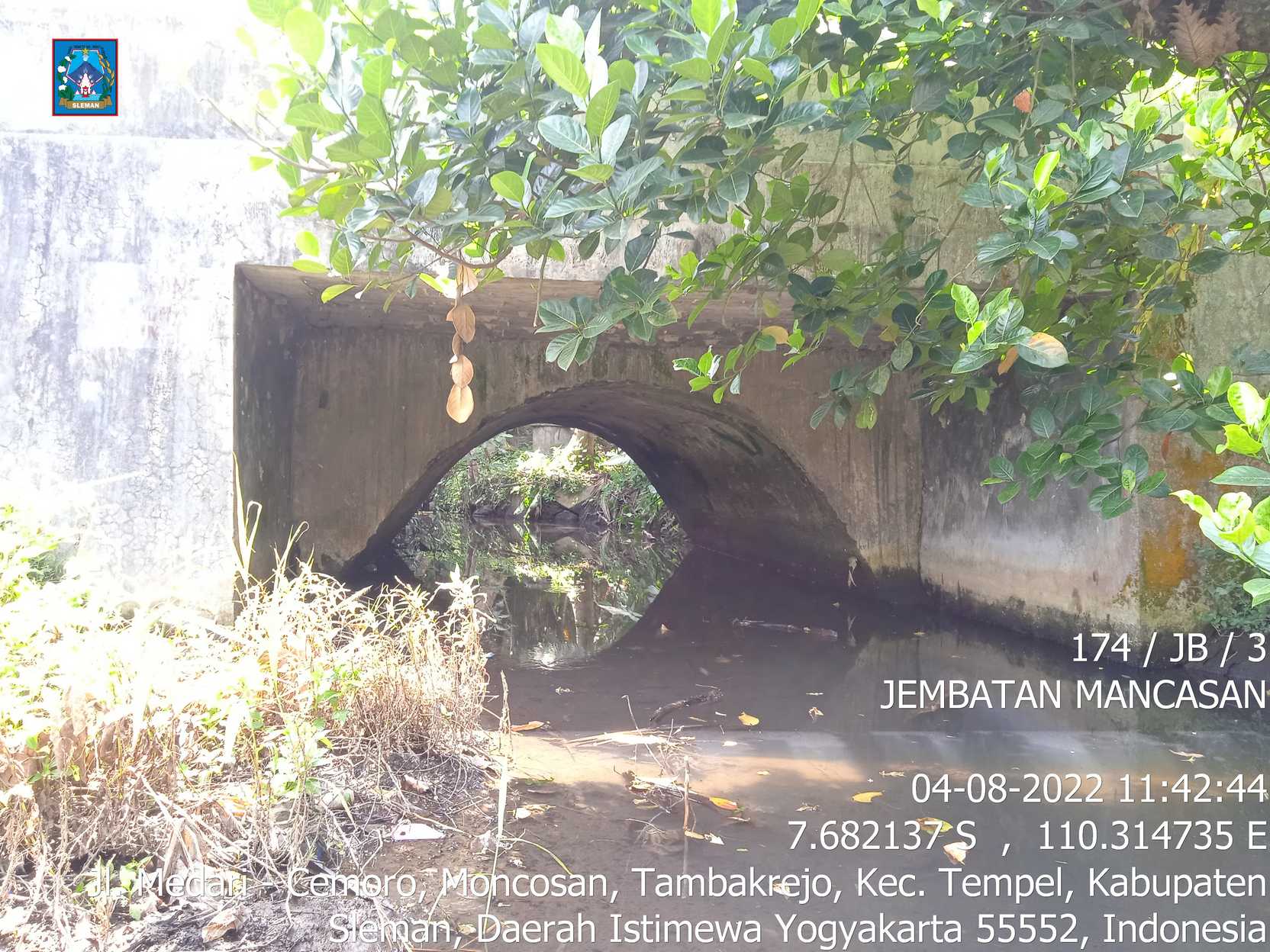

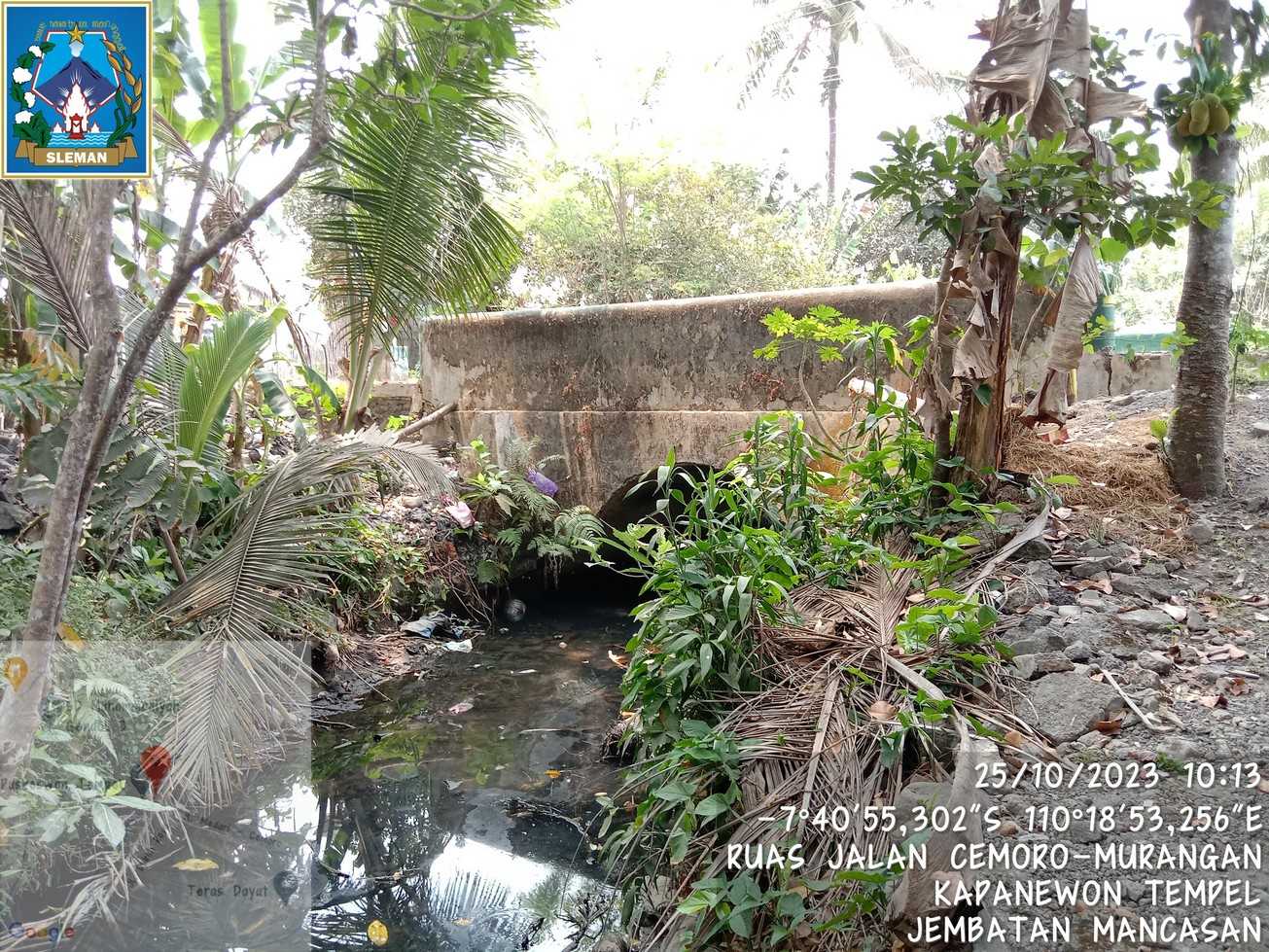

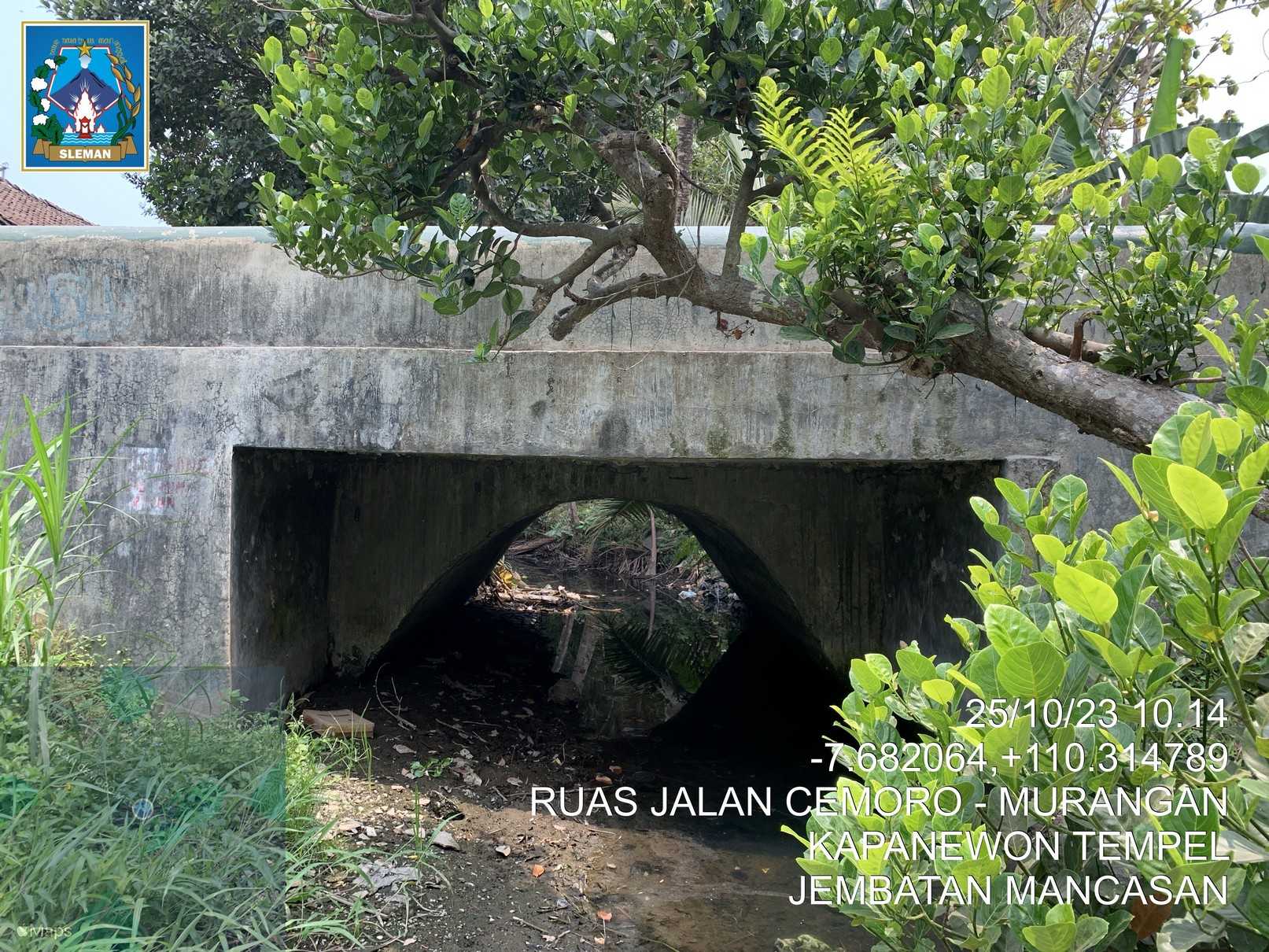

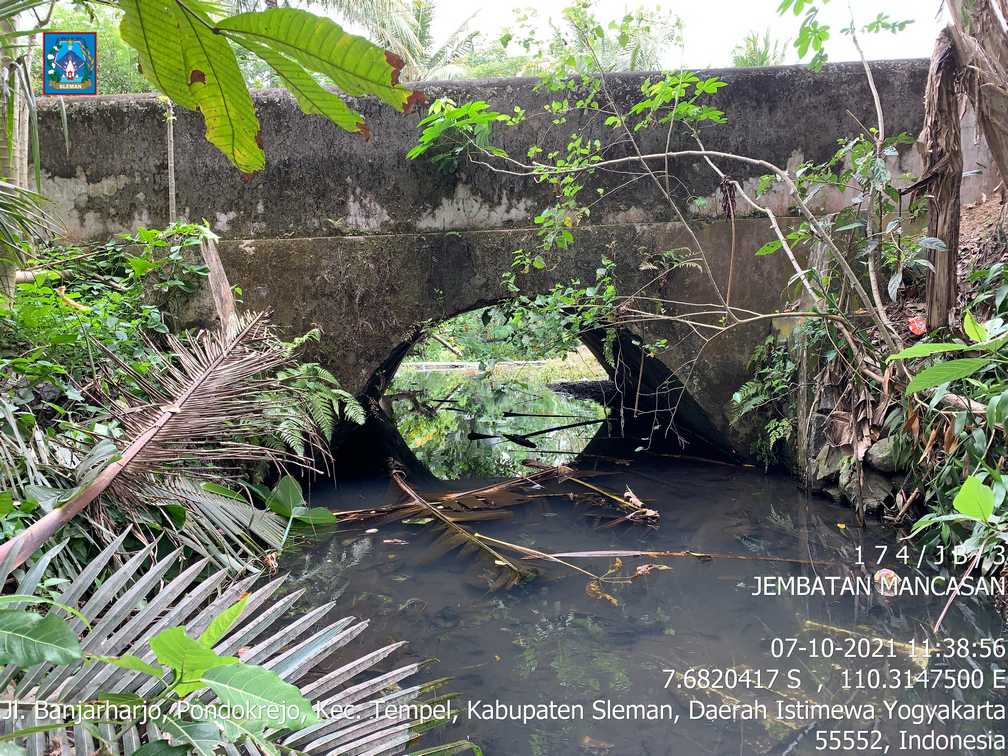

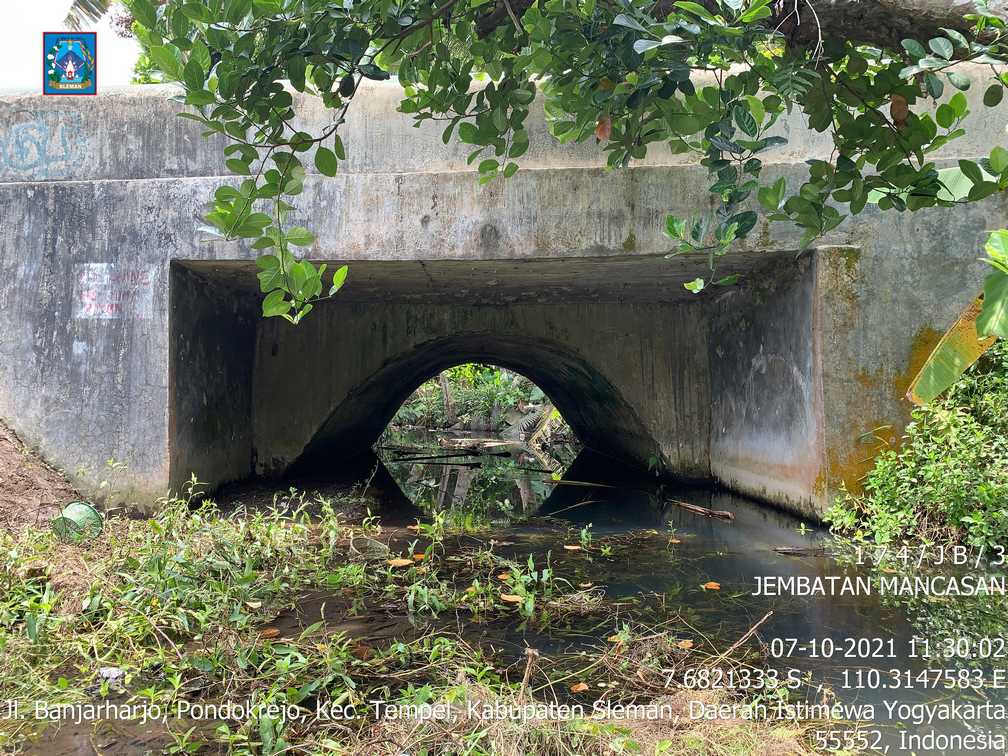

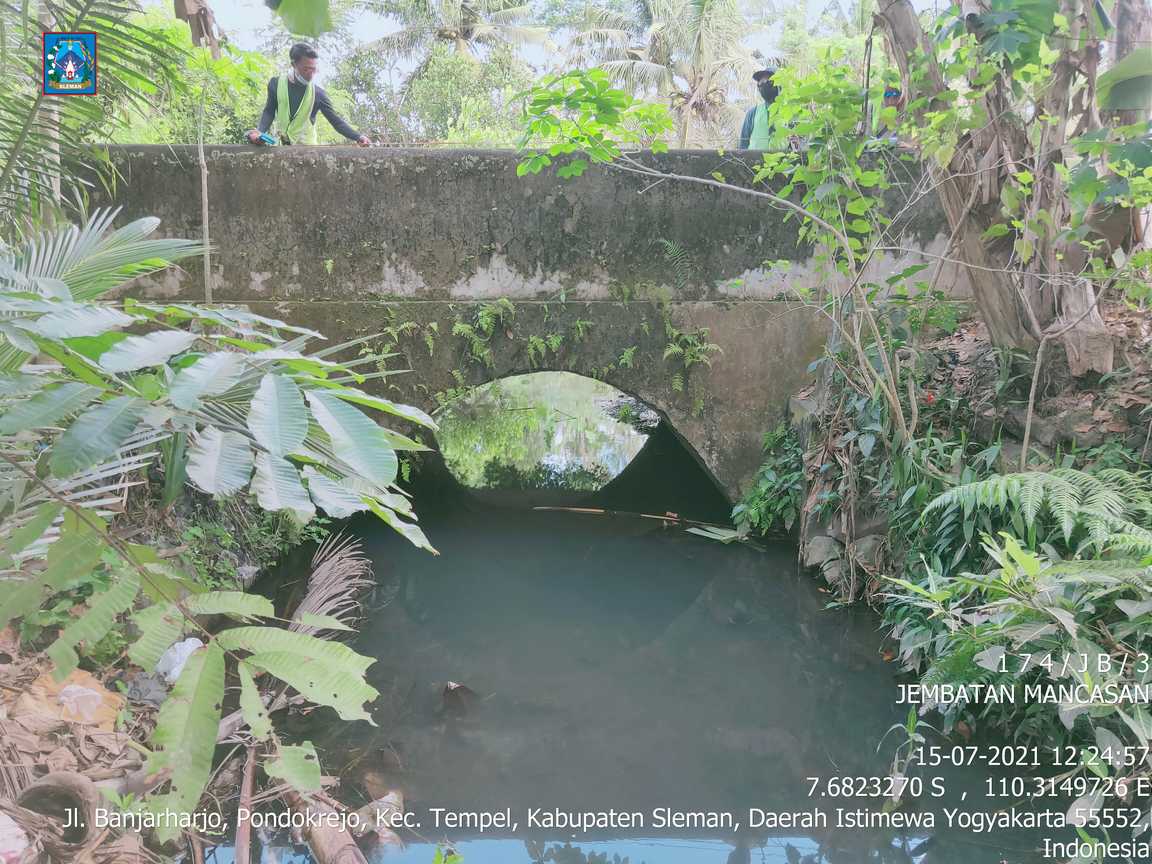

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Plat |
Pelengkung, Plat |
Pelengkung, Plat |
| Bahan |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
| Kondisi |
1 |
3 |
2 |

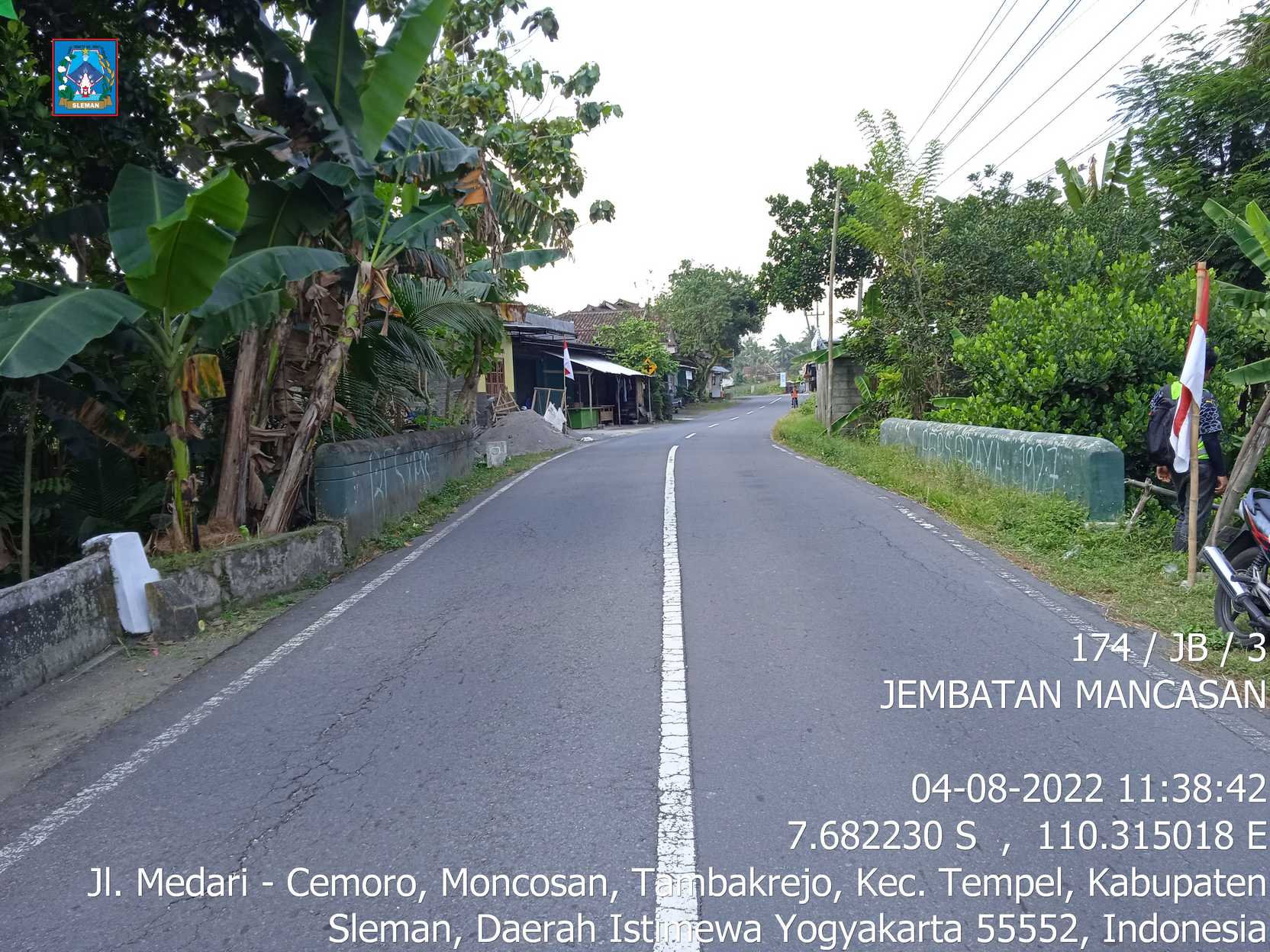

Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
1 |
1 |

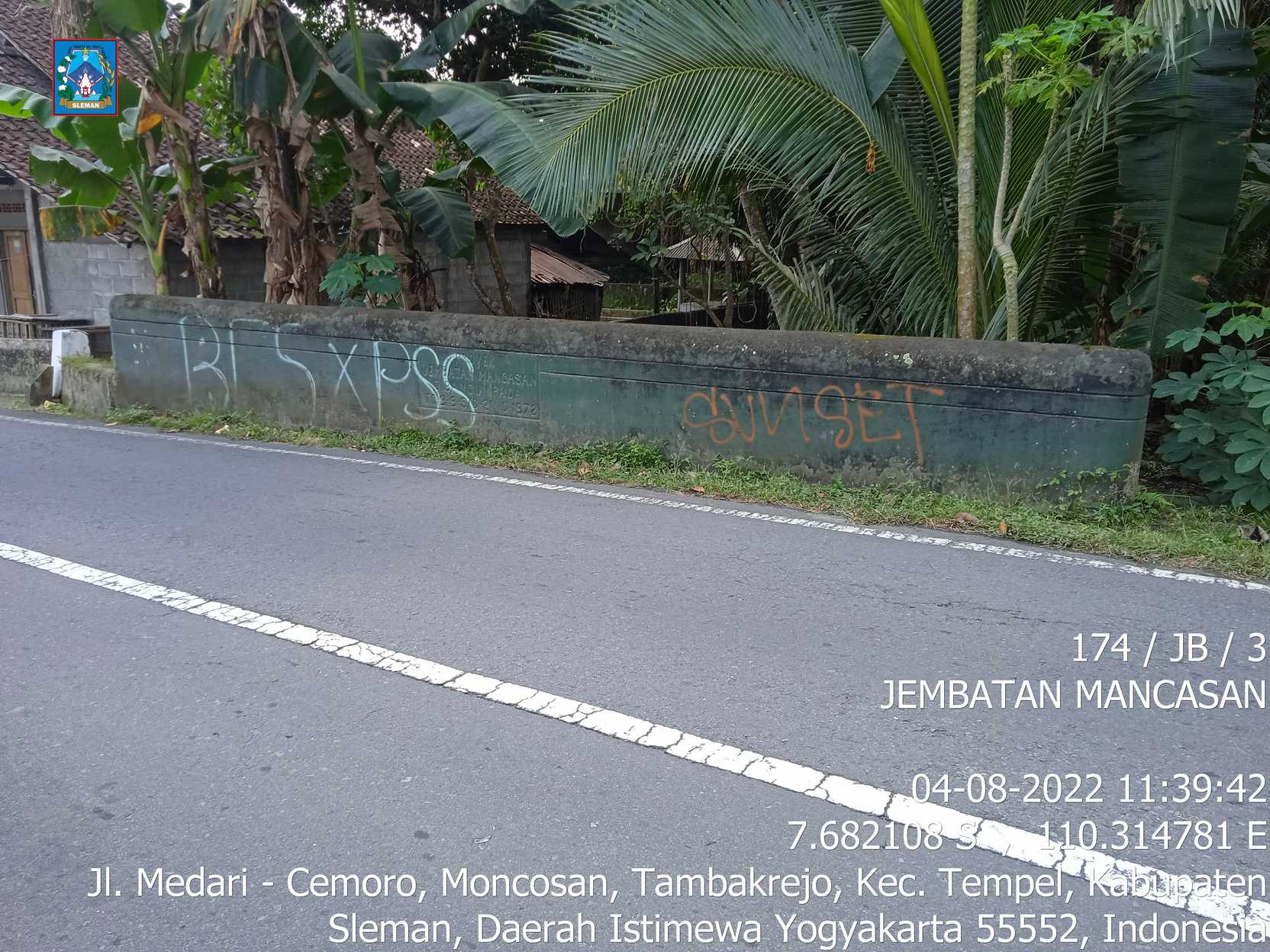

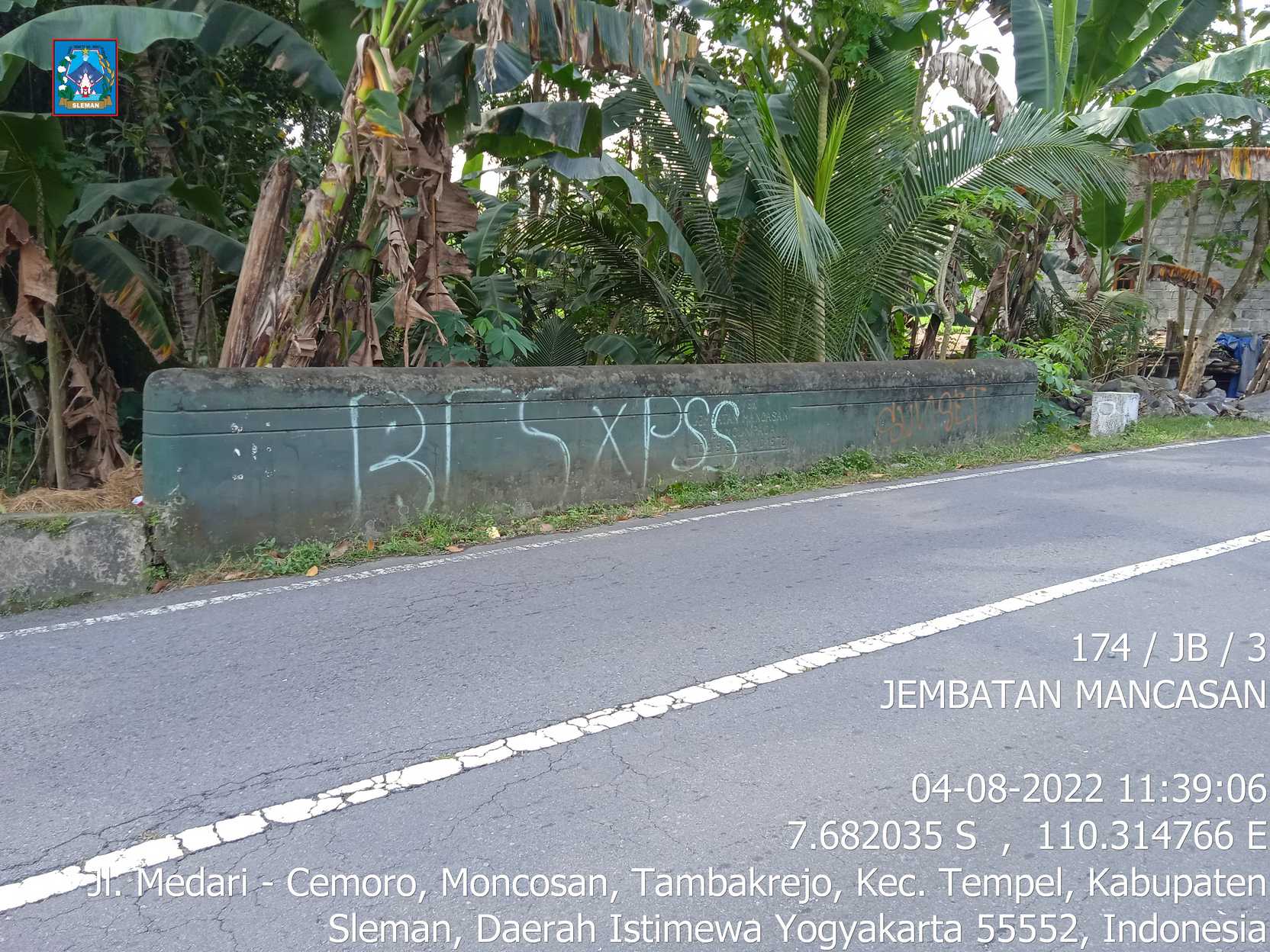

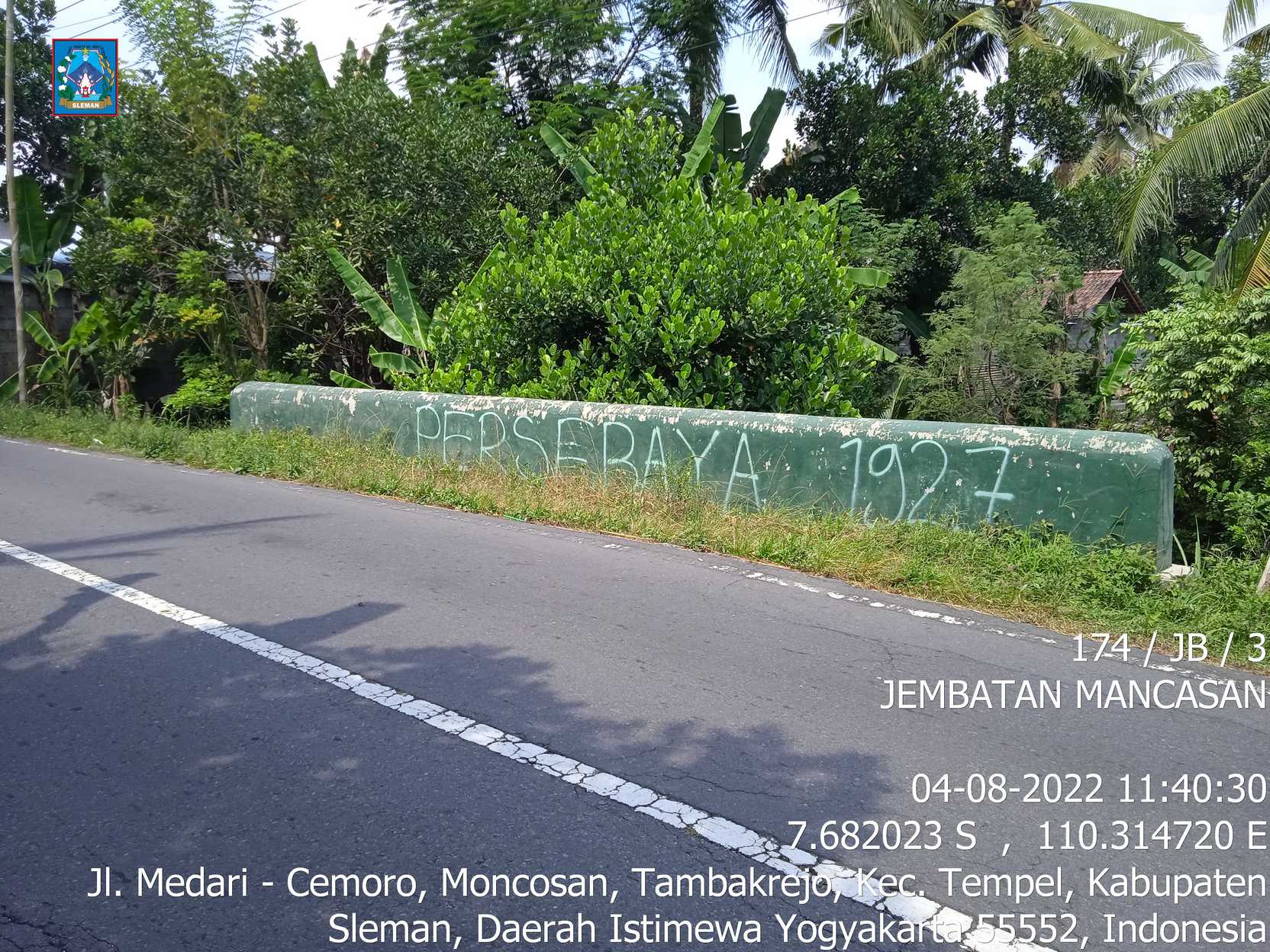

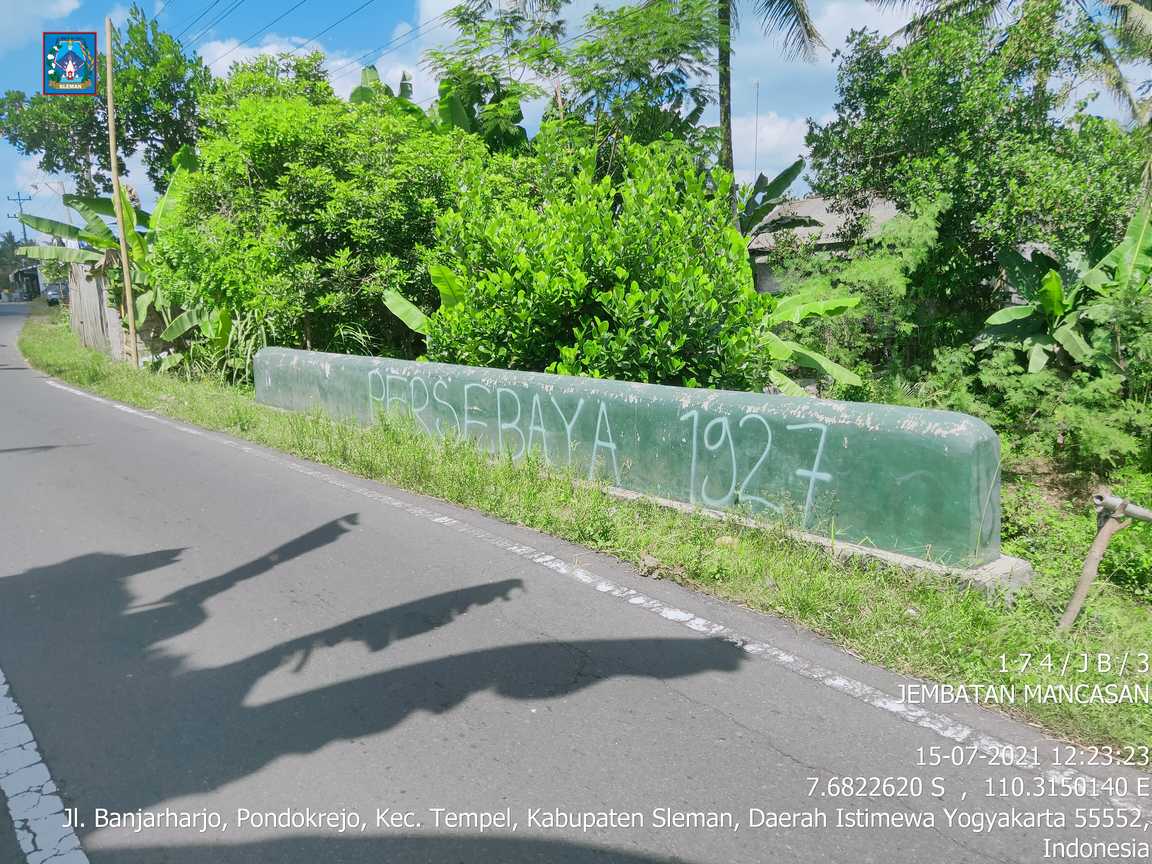

Sandaran |
| Bahan 1 |
Pasangan bata |
Pasangan bata |
Pasangan bata |
| Bahan 2 |
|
|
|
| Kondisi |
2 |
2 |
1 |

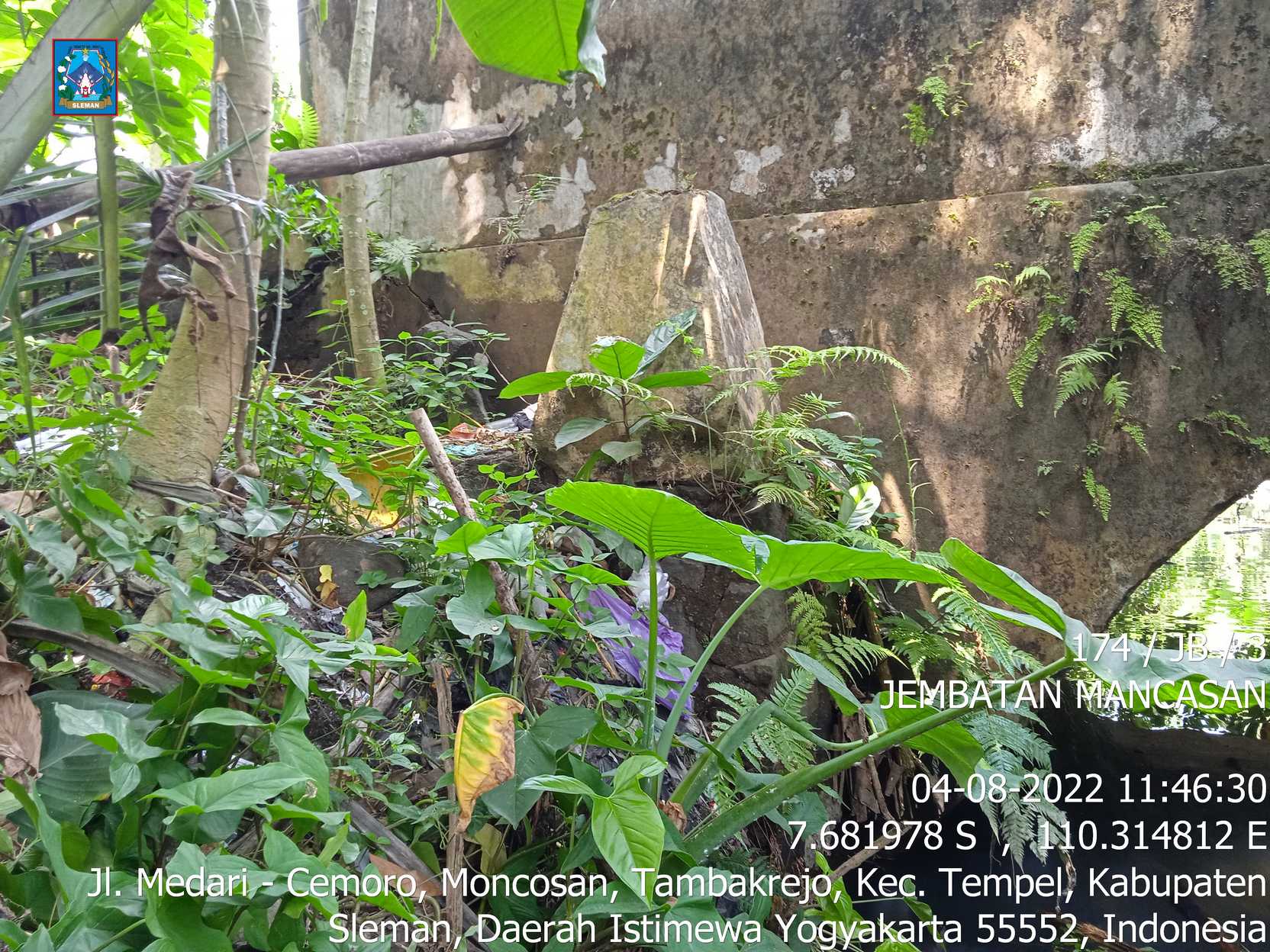

Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |

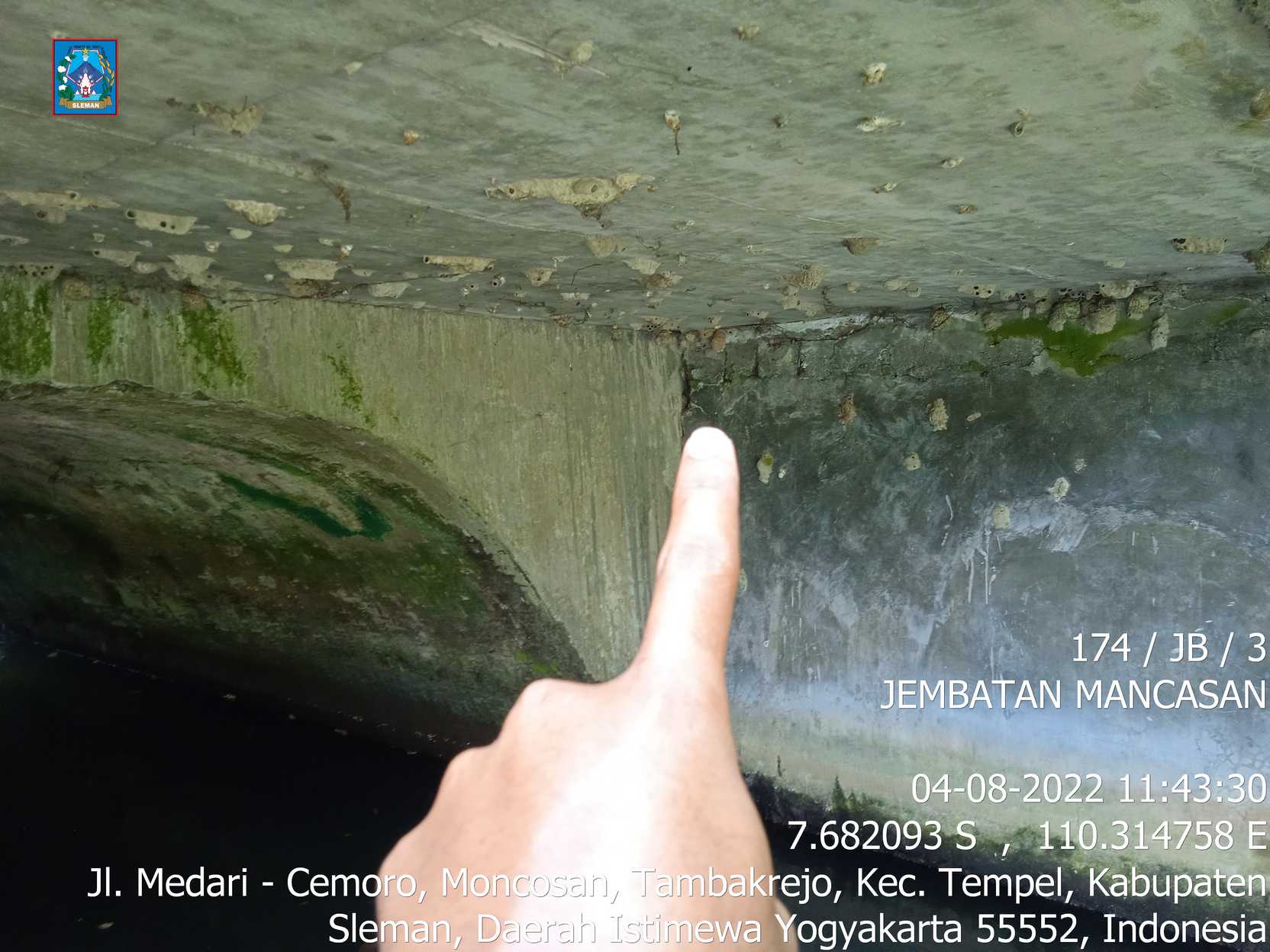

| Kerusakan |
Penurunan mutu pasangan bata pada abutment dan lengkung jembatan,Cat mengelupas |
Penurunan mutu/retak pada bangunan pelengkung,Penurunan mutu/retak pada bangunan sayap jembatan |
Penurunan mutu/retak pada bangunan pelengkung,Penurunan mutu/retak pada bangunan sayap jembatan |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
