Dimensi |
| Panjang |
6 m |
6 m |
6 m |
| Lebar |
9 m |
9 m |
9 m |
| Bentang |
1 |
1 |
1 |

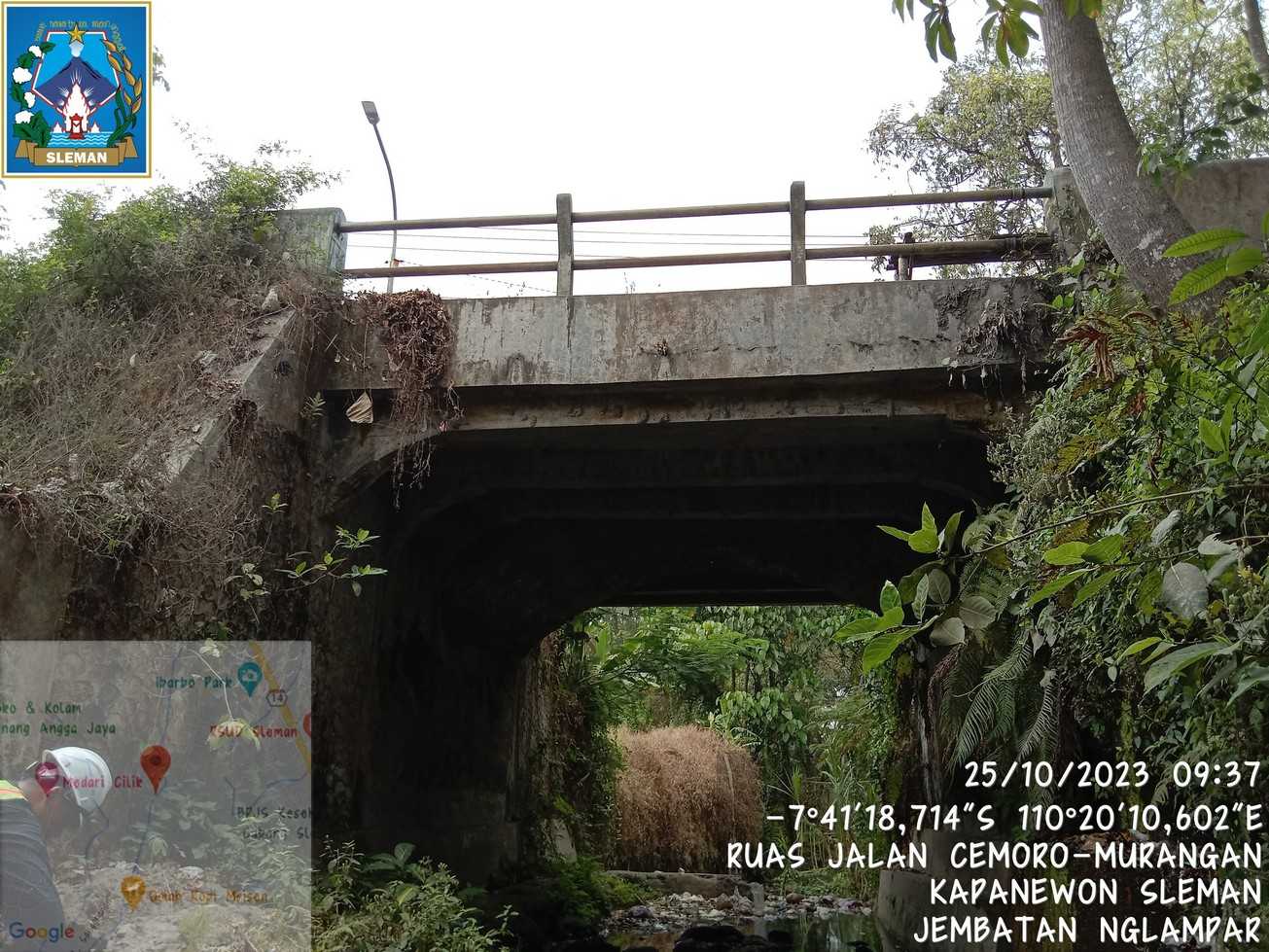

Struktur Bangunan Atas |
| Tipe |
Gelagar, Pelengkung, Gelagar |
Gelagar, Pelengkung, Gelagar |
Gelagar, Pelengkung, Gelagar |
| Bahan |
Beton bertulang, Pasangan bata, Beton bertulang |
Beton bertulang, Pasangan bata, Beton bertulang |
Beton bertulang, Pasangan bata, Beton bertulang |
| Kondisi |
2 |
3 |
2 |
Lantai |
| Bahan 1 |
Beton bertulang, Tanah biasa/ lempung timbunan, Be |
Beton bertulang, Tanah biasa/ lempung timbunan, Be |
Beton bertulang, Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
1 |
Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
2 |
2 |
2 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
3 |
3 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

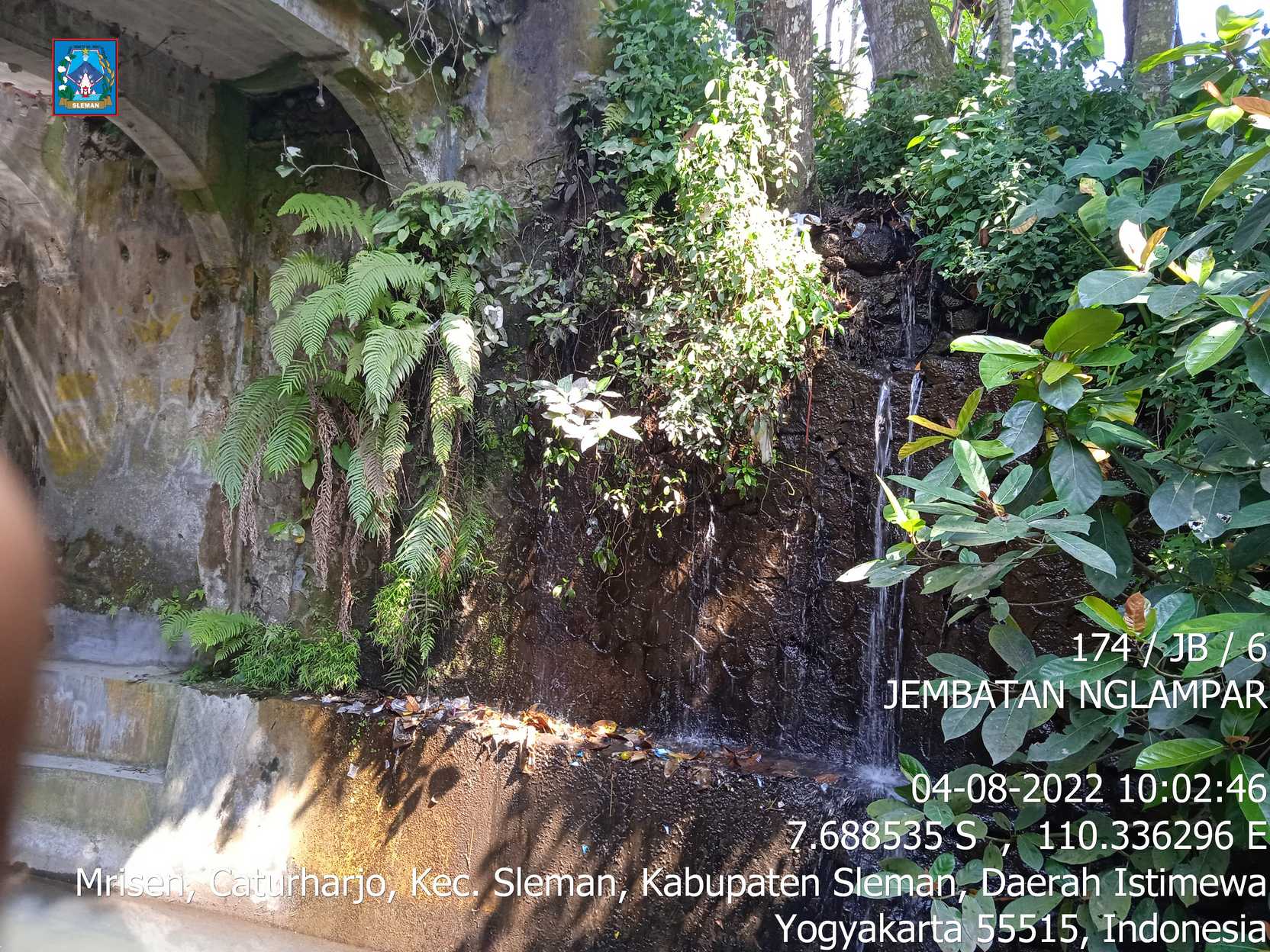

Penurunan mutu pasangan bata pada abutment dan lengkung jembatan,Besi sandaran berkarat dan cat mengelupas |
Penurunan mutu/retak pada bangunan kepala jembatan,Penurunan mutu/retak pada bangunan pelengkung |
Penurunan mutu/retak pada bangunan kepala jembatan,Penurunan mutu/retak pada bangunan pelengkung |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
