| Nama Ruas Jalan | 184 - SONOHARJO - KURAHAN |
| No. Jembatan | KB.34.0004.0184.003 |
| Nama Jembatan | JAGALAN |
| Kapanewon | Seyegan |
| kmpost | |
| Koordinat | -7.728677, 110.290987 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 5.6 m | 5.6 m | 5.6 m |
| Lebar | 4.95 m | 4.95 m | 4.95 m |
| Bentang | 1 | 1 | 1 |

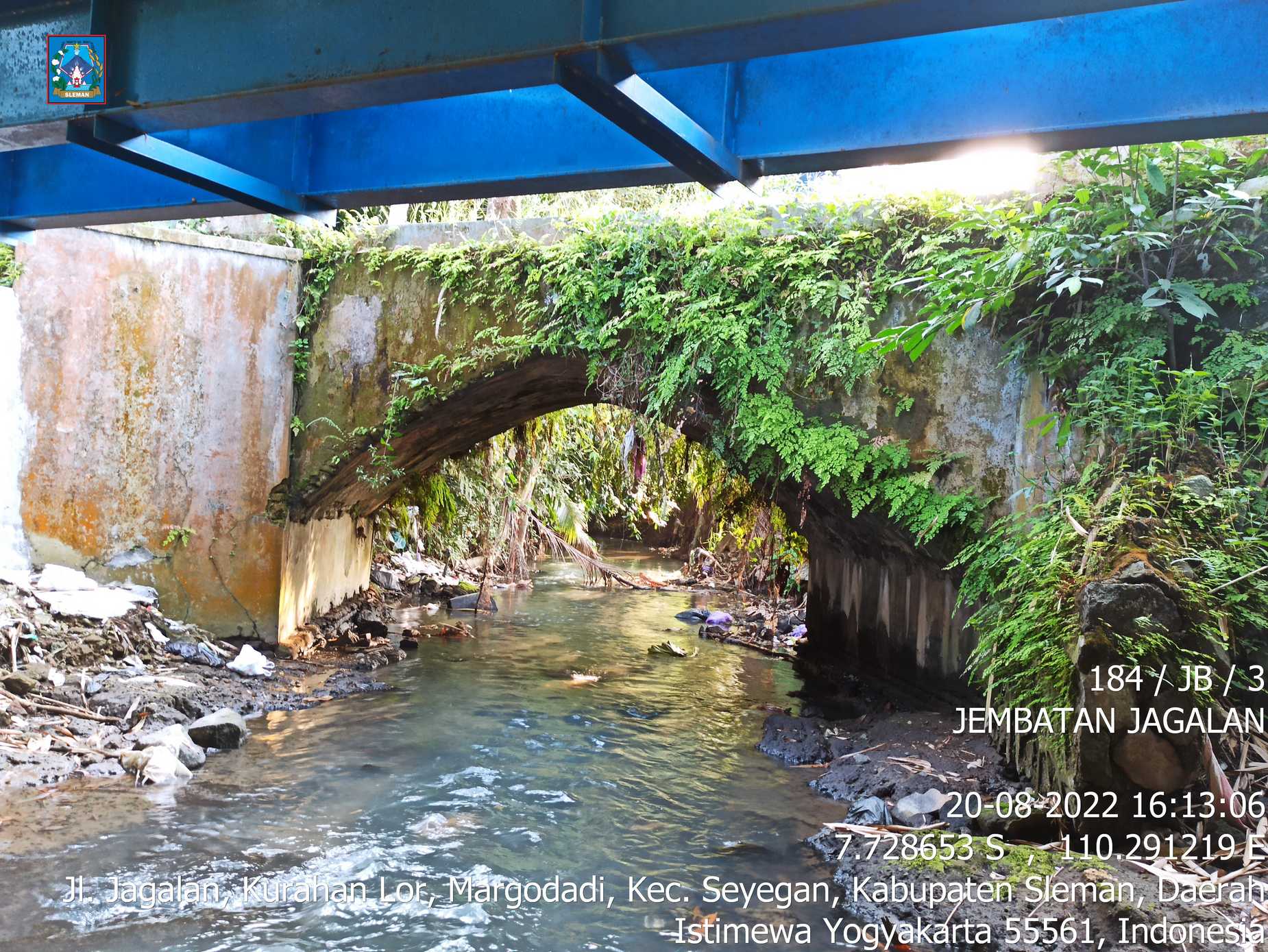

Struktur Bangunan Atas |
|||
| Tipe | Pelengkung | Pelengkung | Pelengkung |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata |
| Kondisi | 2 | 3 | 1 |
Lantai |
|||
| Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 2 | 1 | 1 |

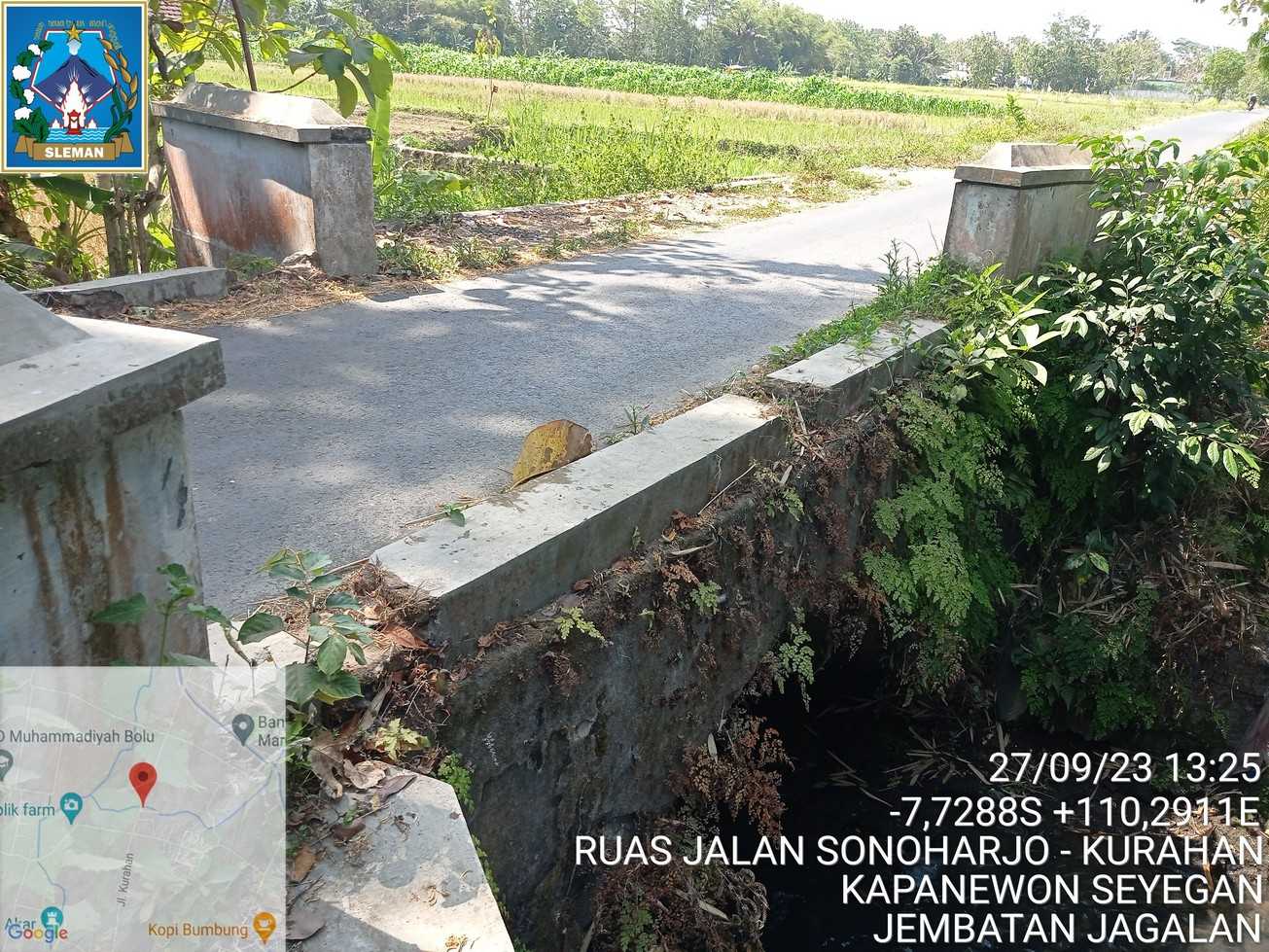

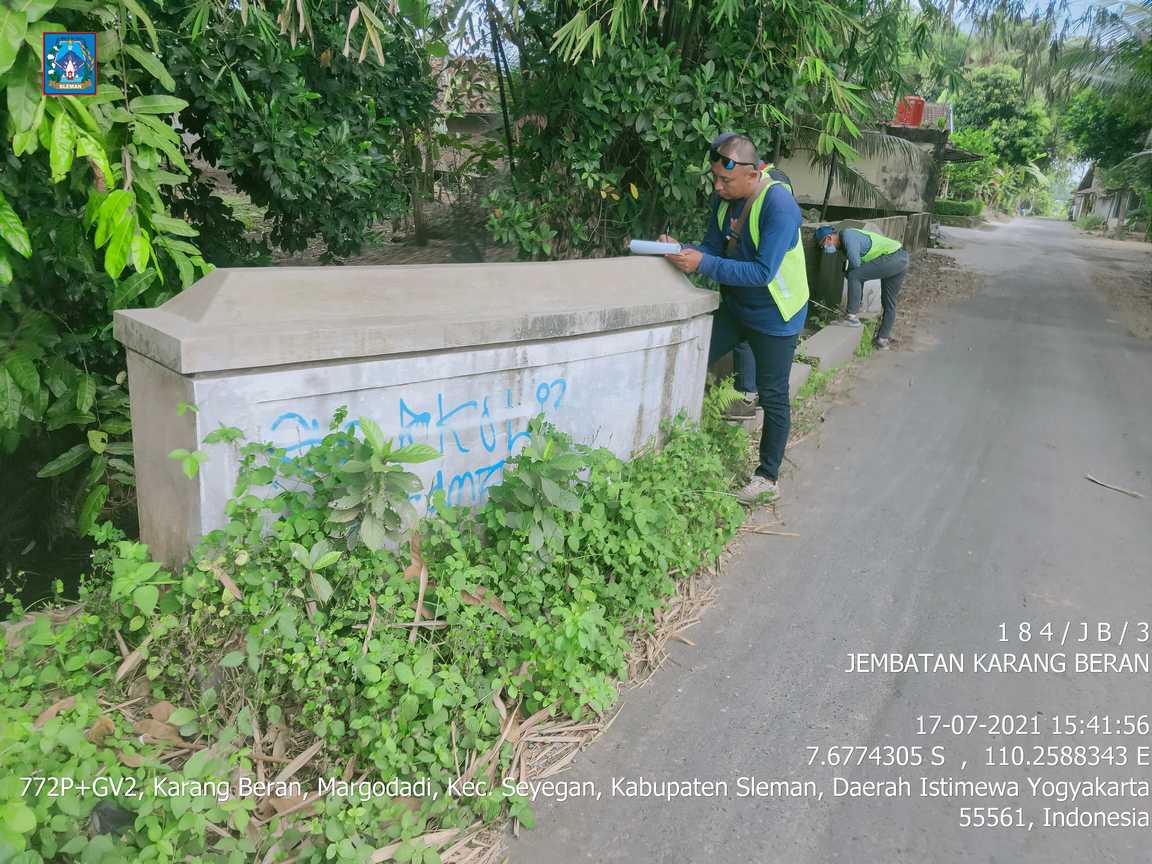

Sandaran |
|||
| Bahan 1 | Pasangan bata | Pasangan bata | Pasangan bata |
| Bahan 2 | |||
| Kondisi | 2 | 2 | 2 |

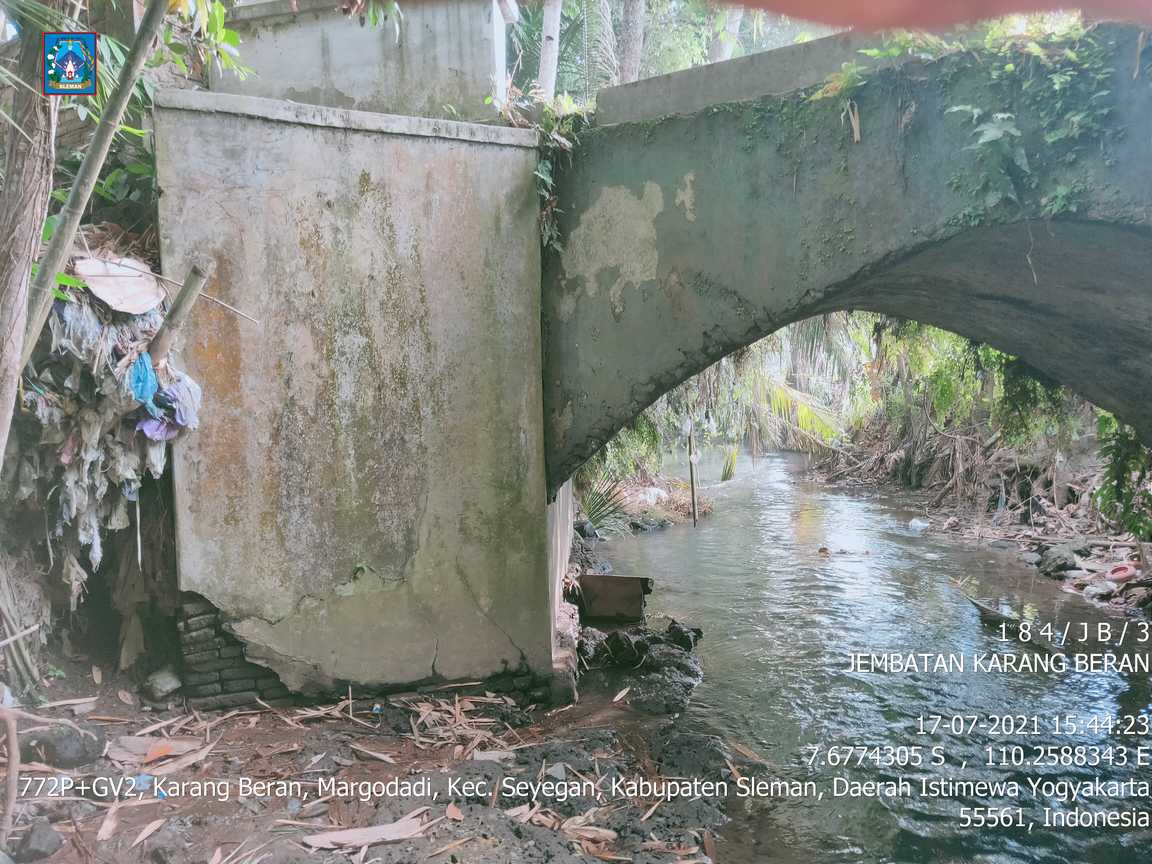

Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata |
| Kondisi | 3 | 3 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata |
| Kondisi | 1 | 1 | 2 |
KONDISI |
|||
| Nilai Kondisi | 3 (Rusak Berat) | 3 (Rusak Berat) | 3 (Rusak Berat) |

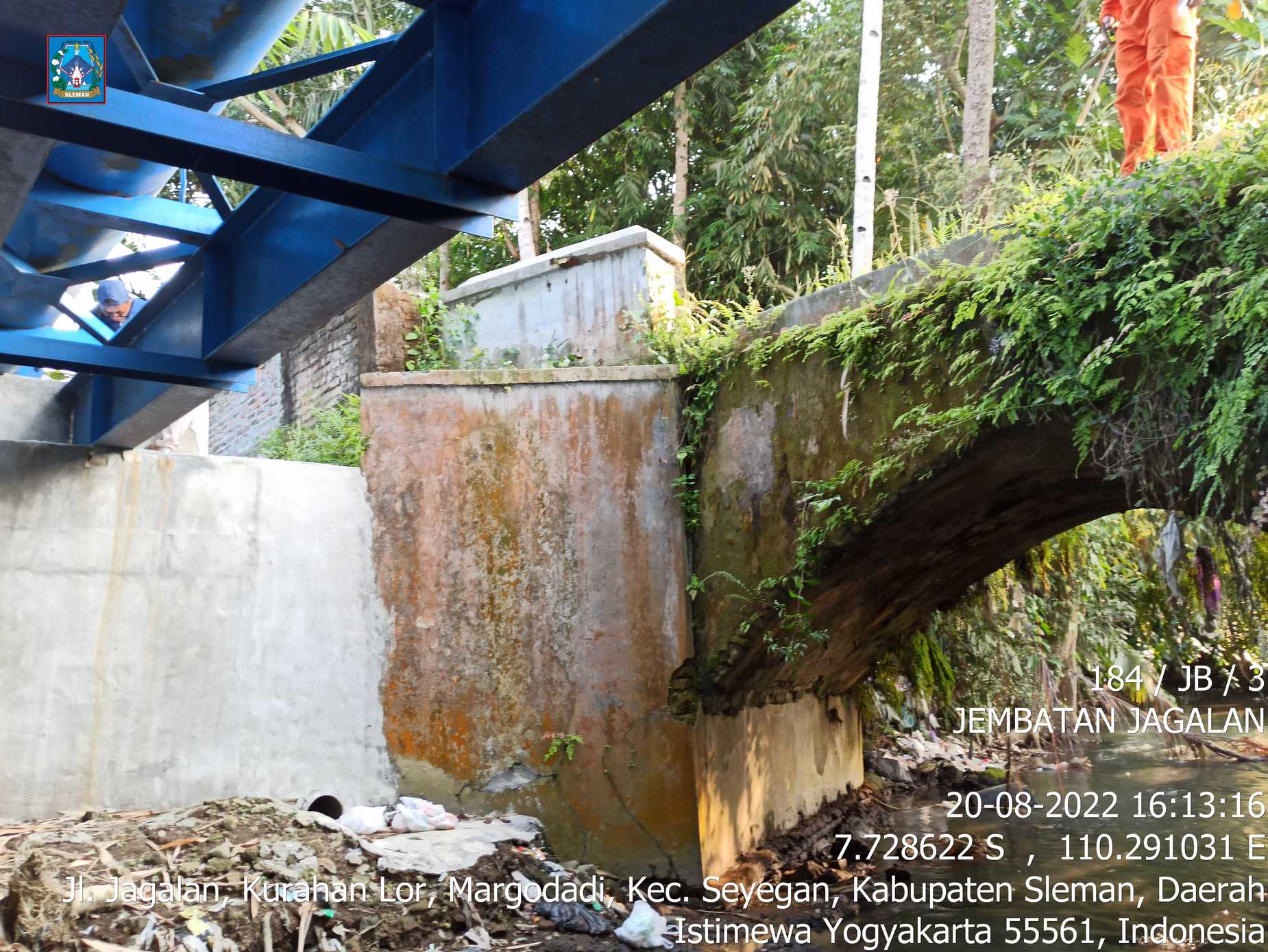

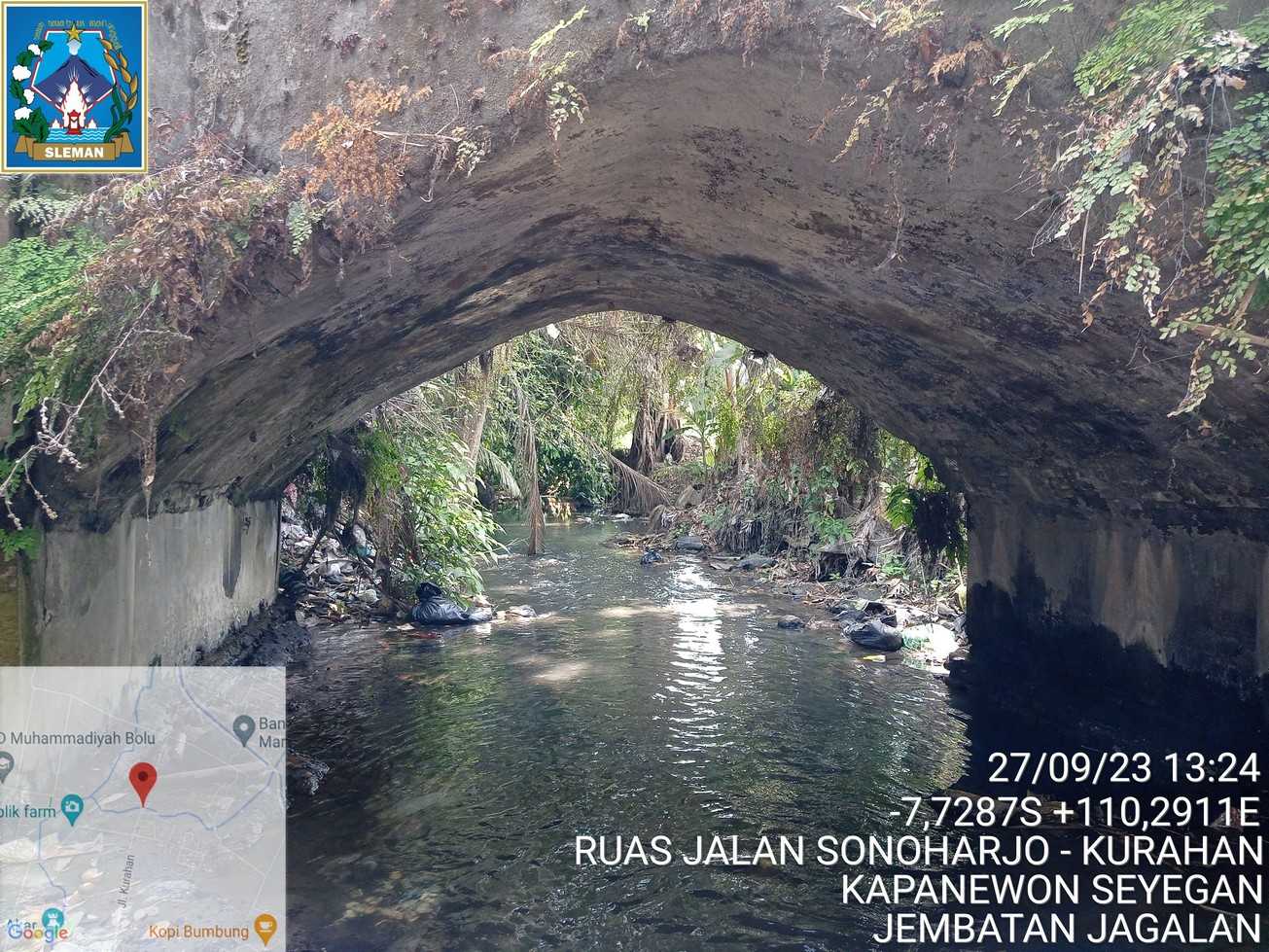

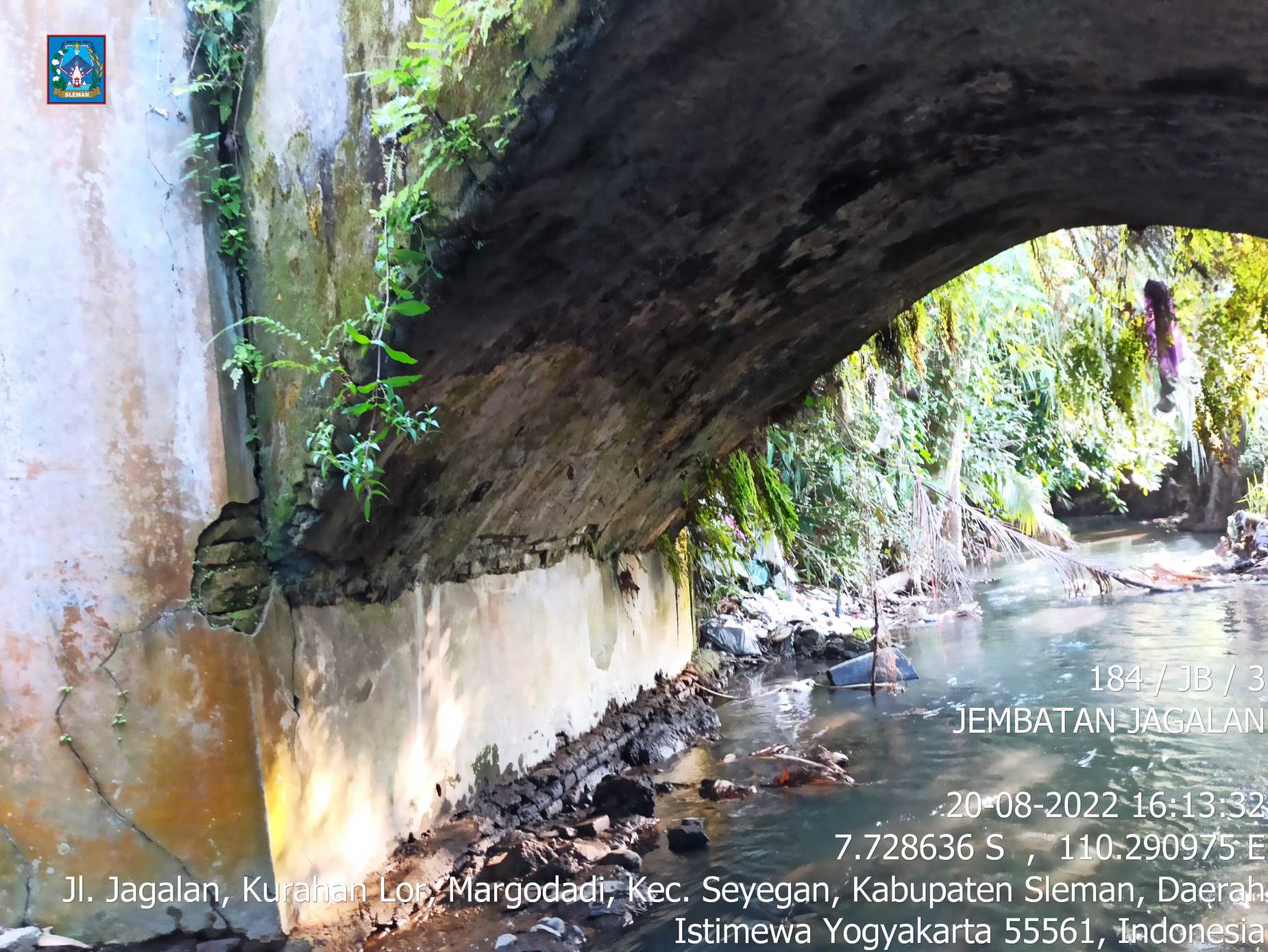

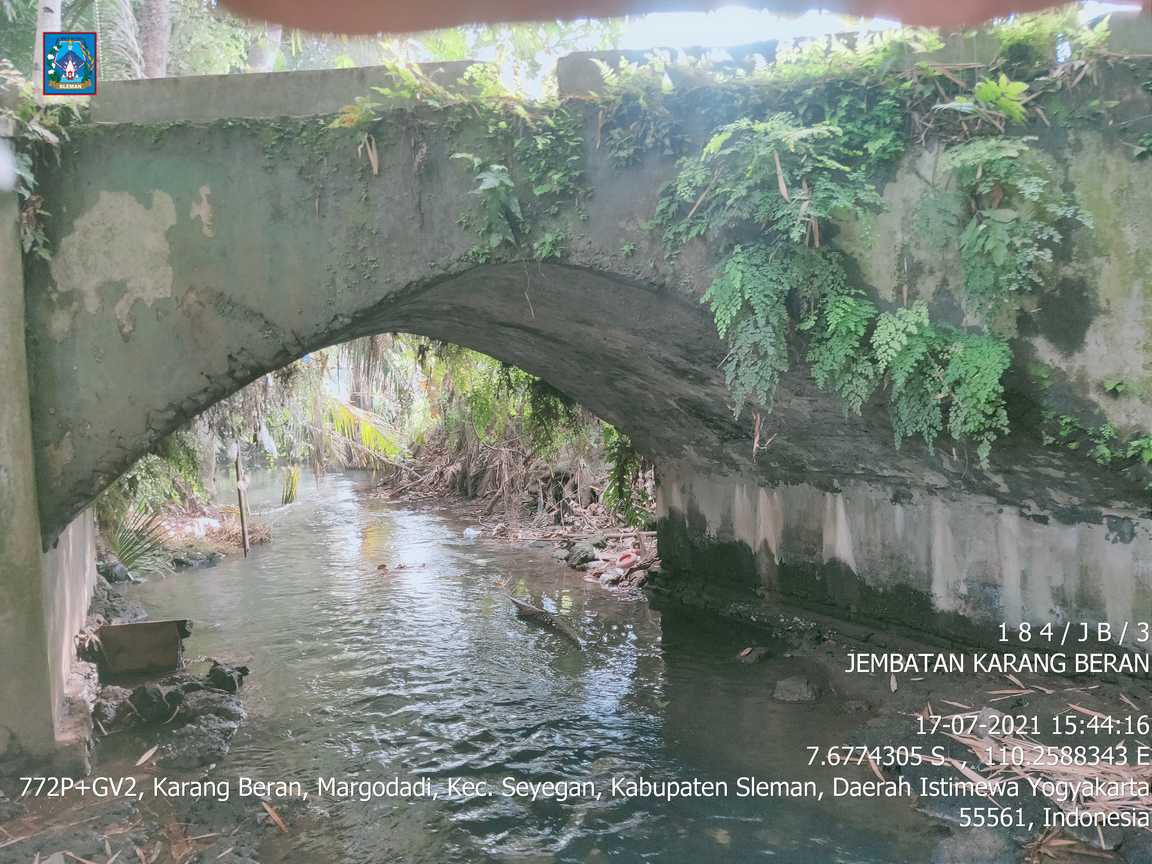

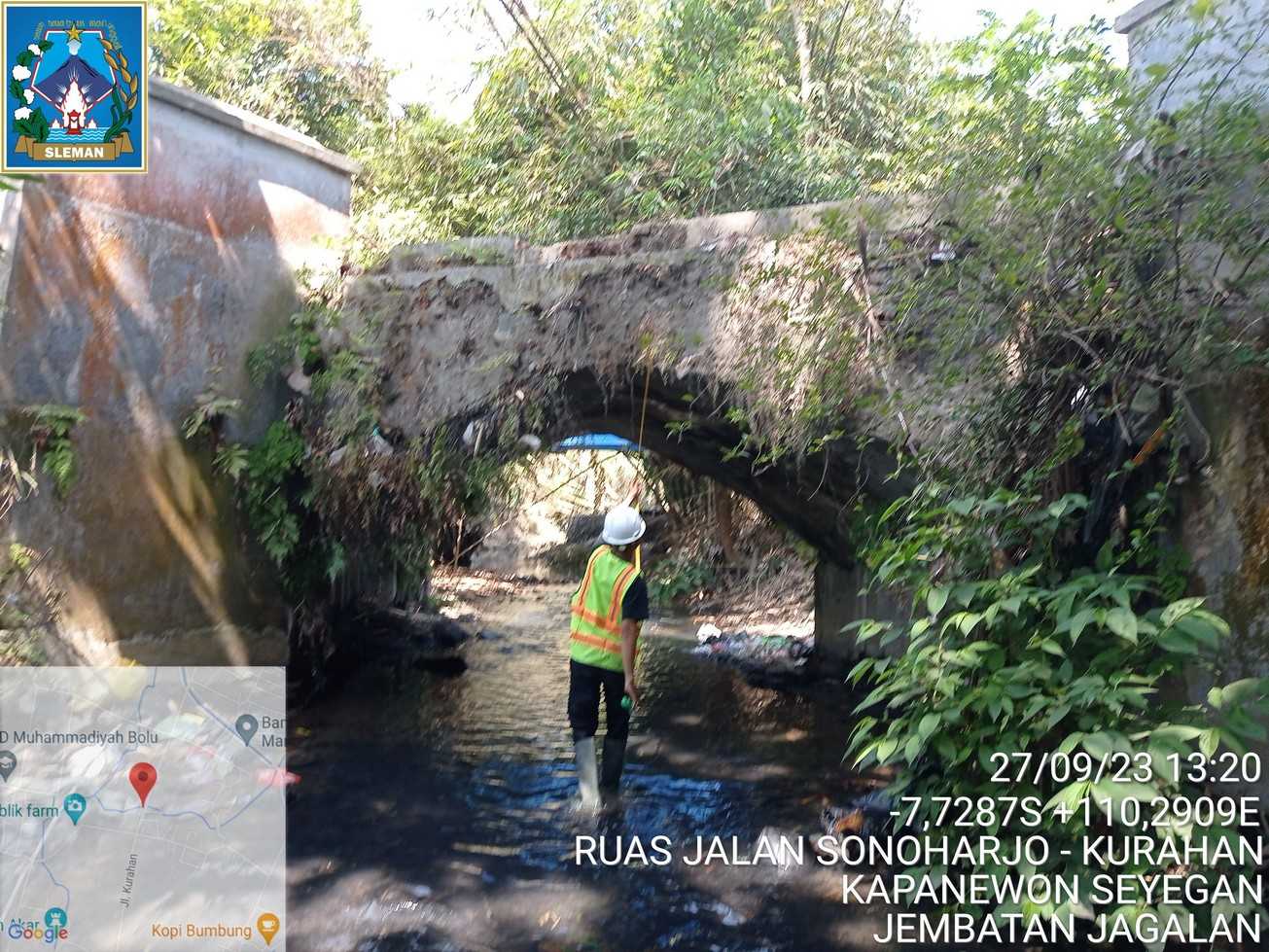

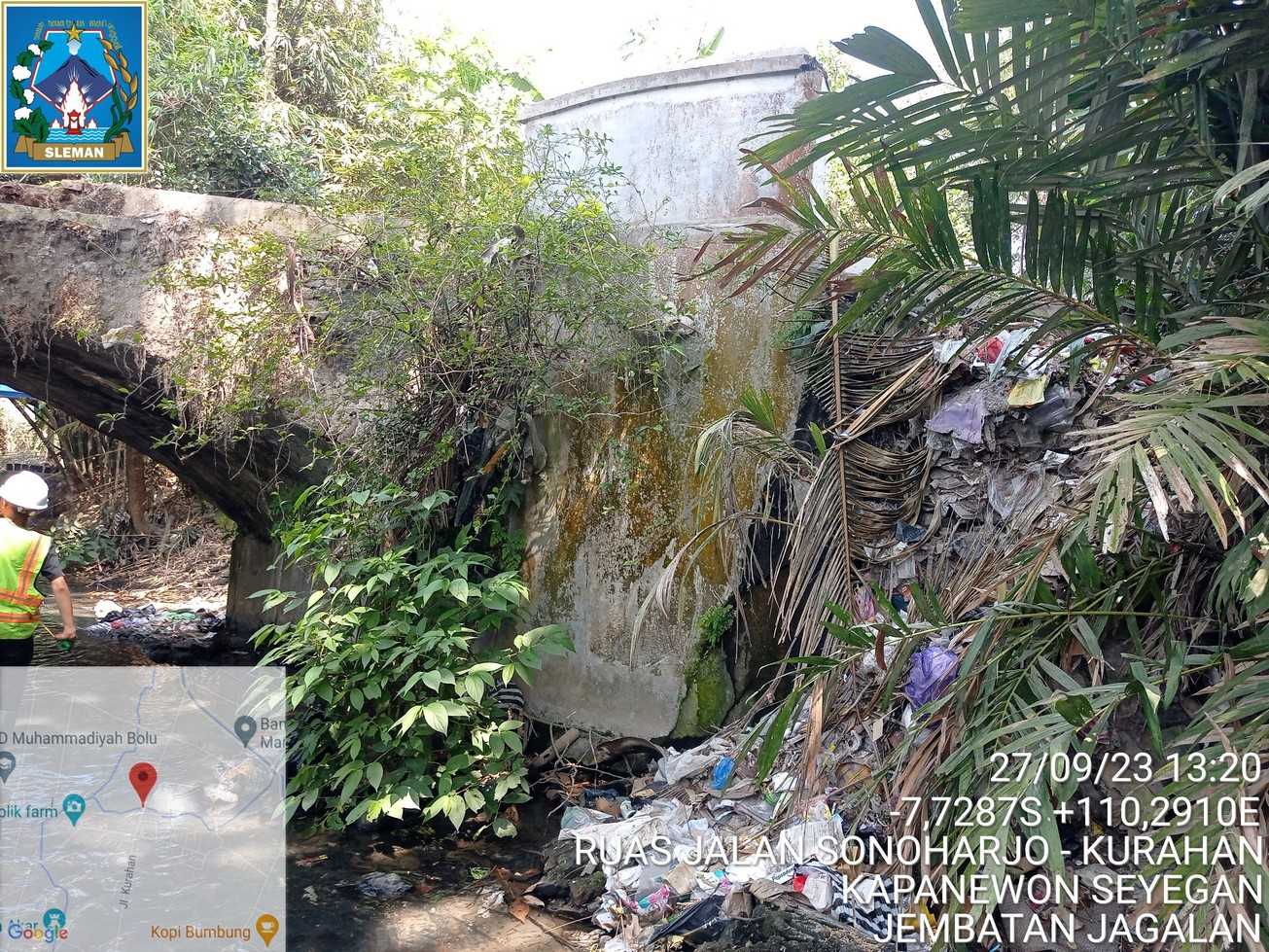

| Kerusakan | Penurunan mutu pasangan bata pada abutment dan lengkung jembatan,Sayap jembatan retak | Penurunan mutu/retak pada bangunan kepala jembatan dan sayap jembatan,Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung | penurunan nilai mutu dan kerusakan pada selimut pelengkung,aspal aus |
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
