Dimensi |
| Panjang |
4.35 m |
4.35 m |
4.35 m |
| Lebar |
7.6 m |
7.6 m |
7.6 m |
| Bentang |
1 |
1 |
1 |

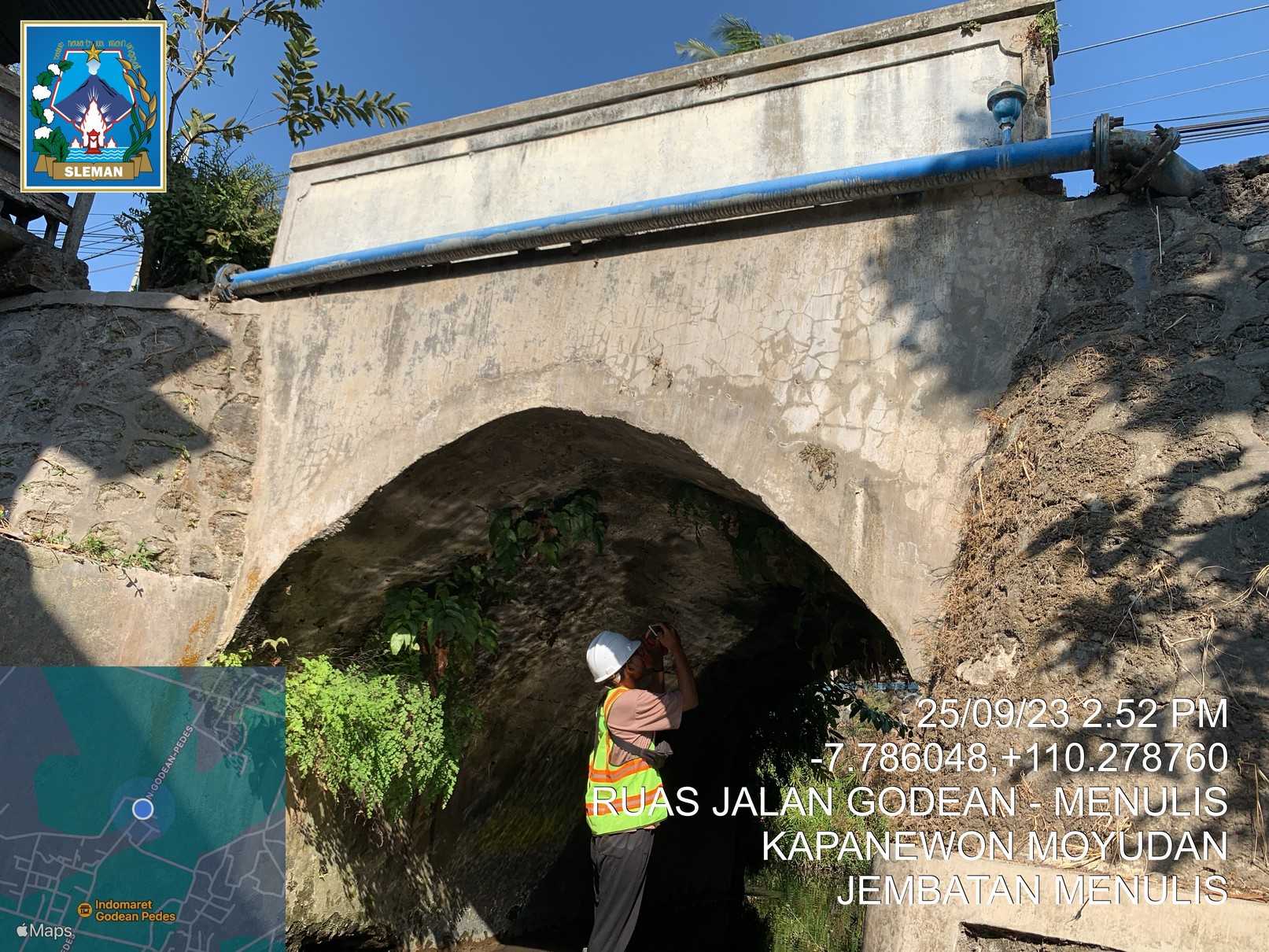

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Pelengkung |
Pelengkung, Pelengkung |
Pelengkung, Pelengkung |
| Bahan |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
| Kondisi |
1 |
3 |
3 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
1 |
1 |

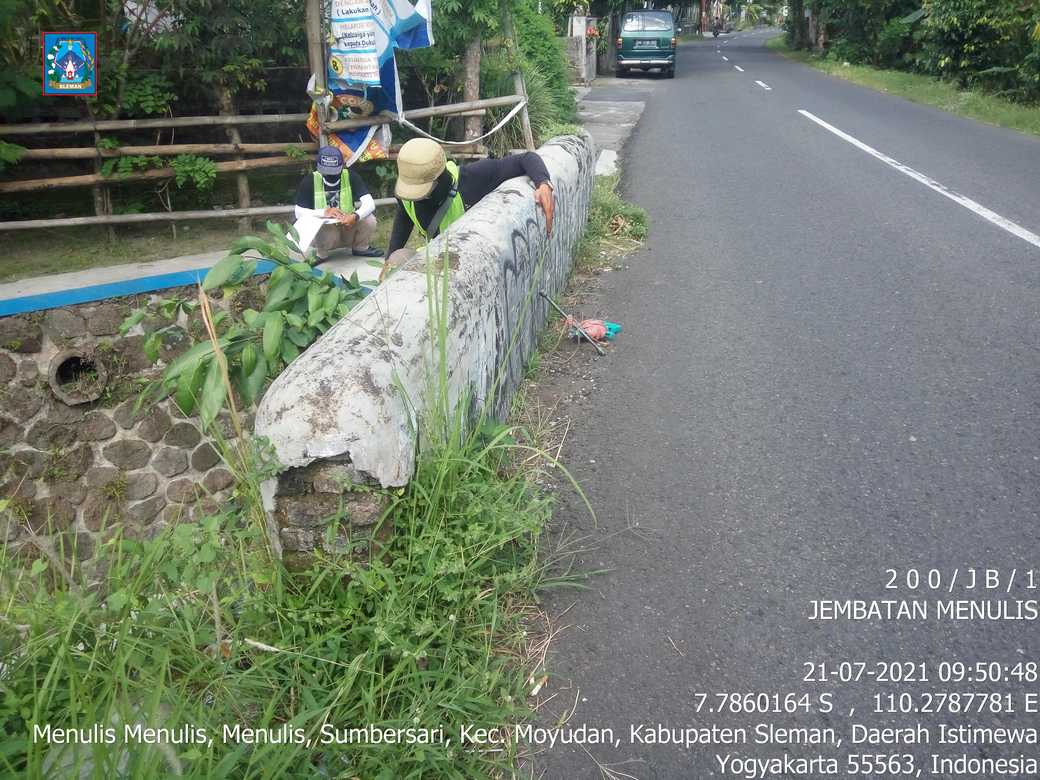

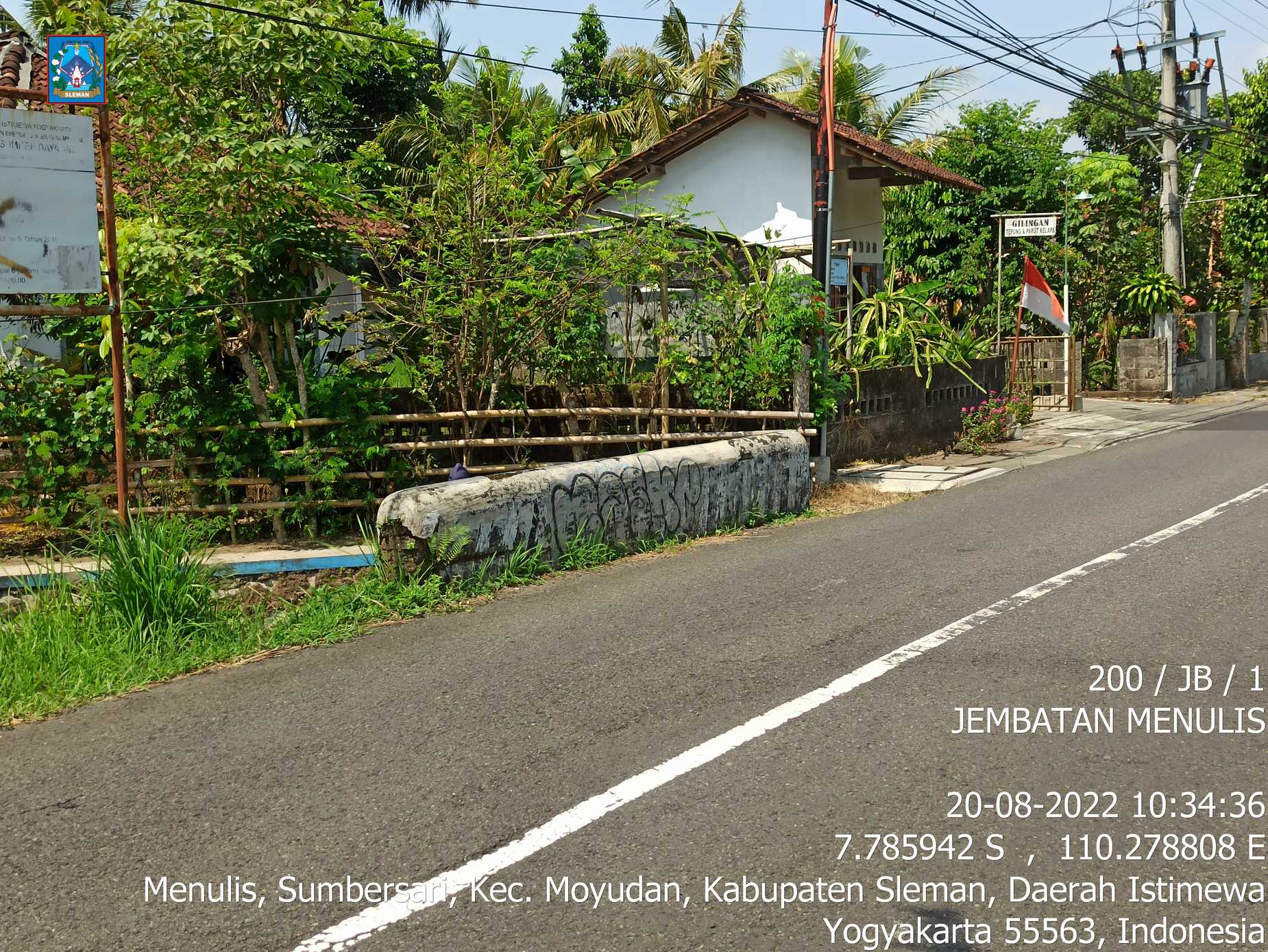

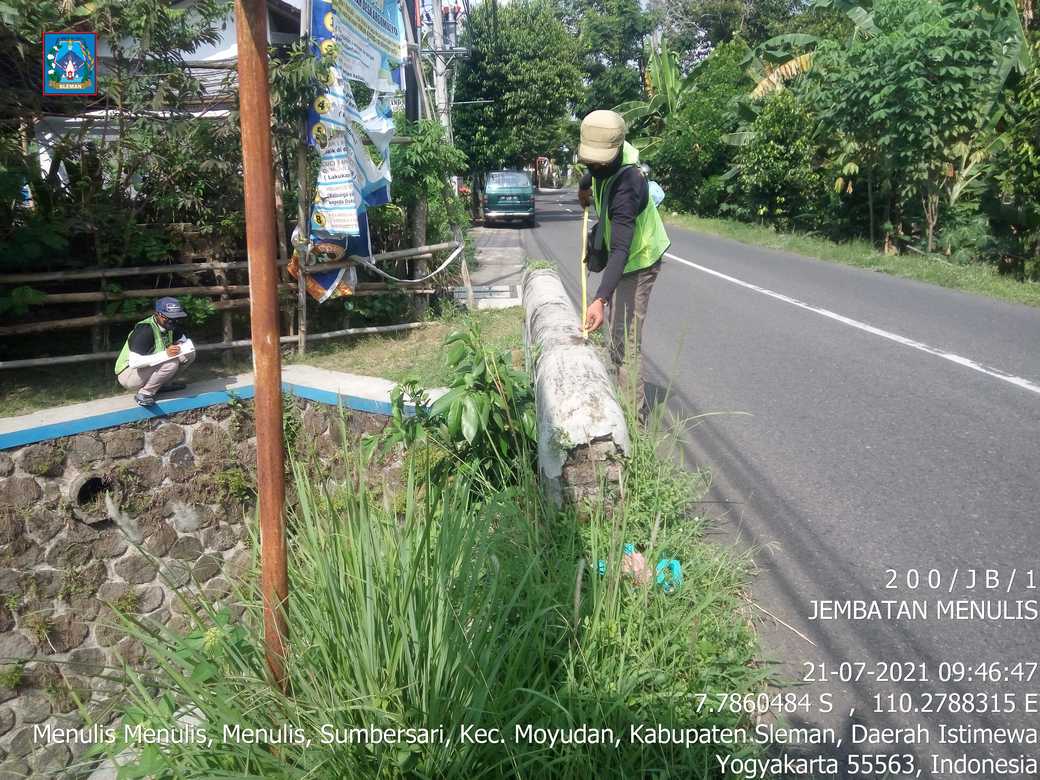

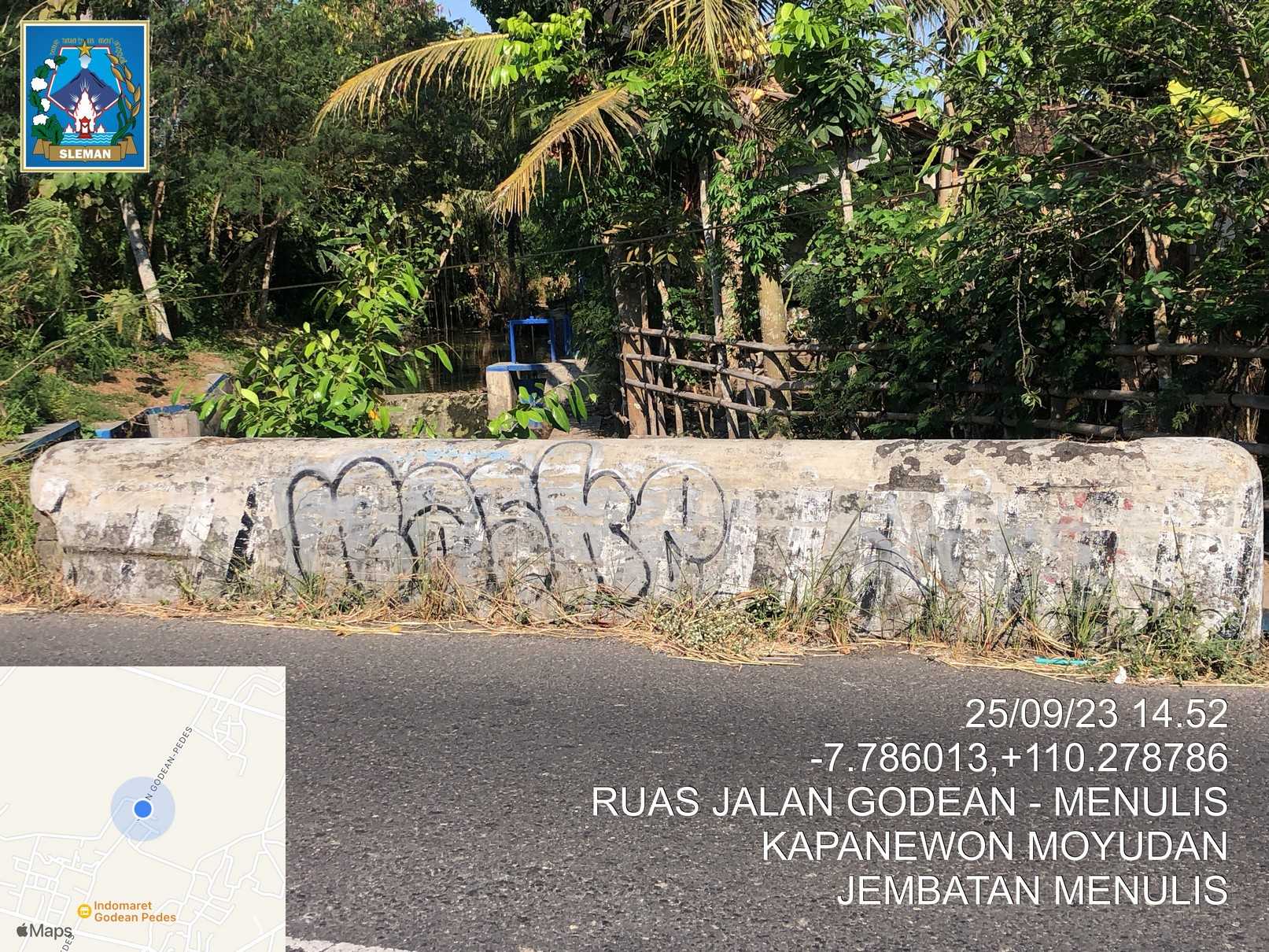

Sandaran |
| Bahan 1 |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Bahan 2 |
|
|
|
| Kondisi |
2 |
2 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan bata, Pasangan batu |
Pasangan bata, Pasangan batu |
Pasangan bata, Pasangan batu |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan bata, Pasangan batu |
Pasangan bata, Pasangan batu |
Pasangan bata, Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

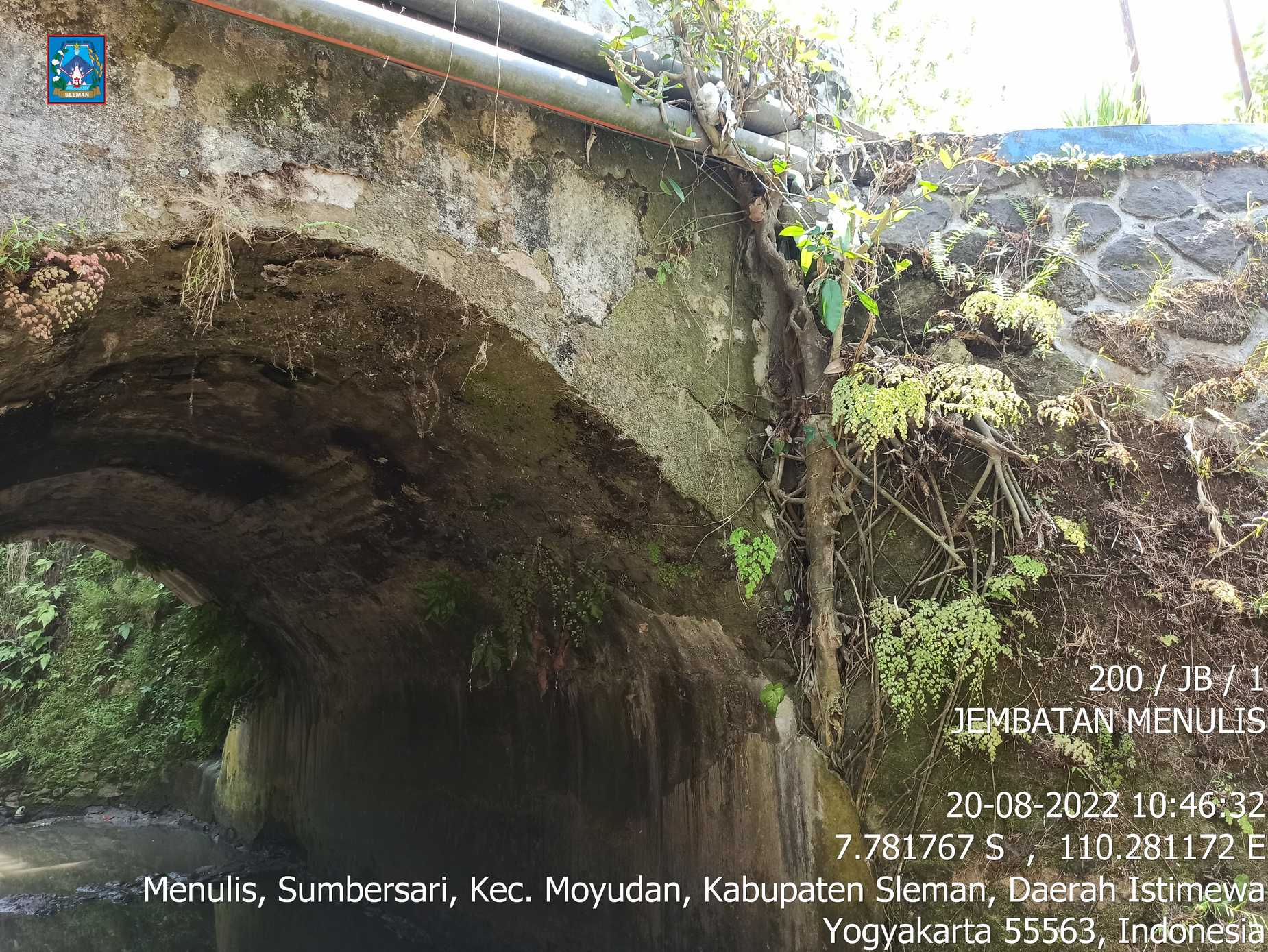

Penurunan mutu pasangan bata pada dinding tegak diatas lengkung jembatan,Cat mengelupas |

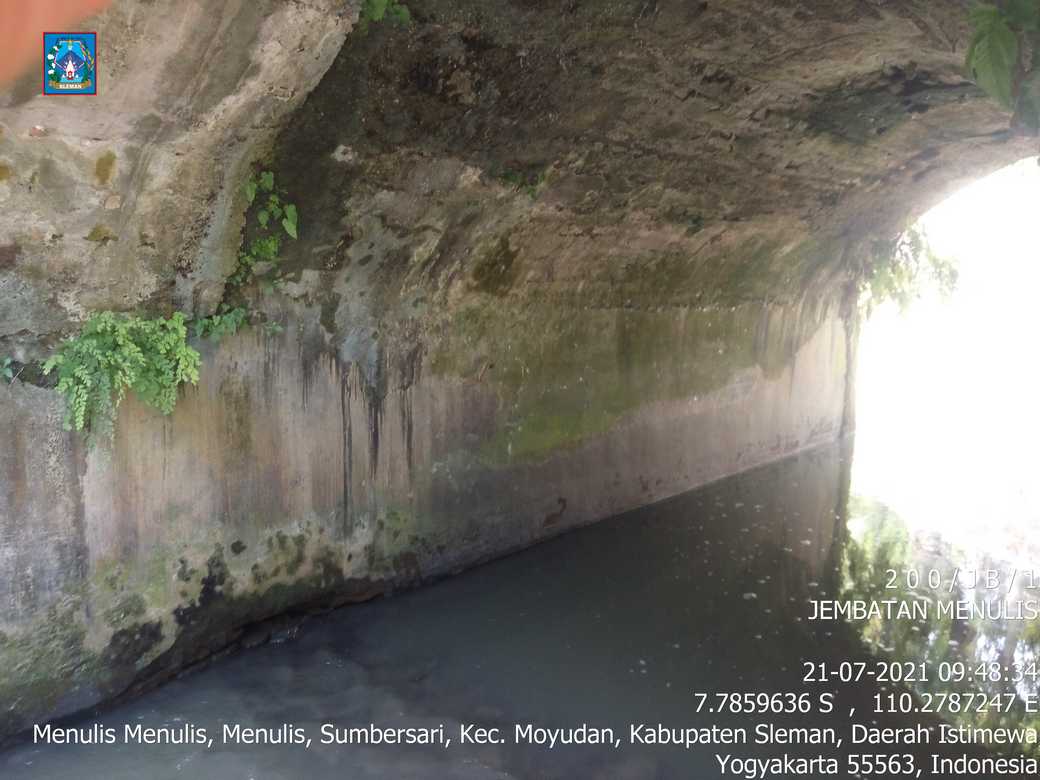

Penurunan mutu/retak/beton berongga/besi tulangan berkarat pada bangunan pelengkung,Penurunan mutu/retak pada bangunan kepala jembatan |
Selimut pelengkung pecah, bata mulai terkikis,Aus dan penurunan pada sistem lantai |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
