Detail Jembatan KADISOBO

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	10.5 m	10.5 m	10.5 m
Lebar	7.3 m	7.3 m	7.3 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	1	1	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	2	1
Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	1	1	1
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	2	1	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	2 (Rusak Sedang)	2 (Rusak Sedang)
Kerusakan	Scouring pada abutment jembatan dan retak pada lapisan aspal,Coretan cat dan cat mengelupas	Penurunan mutu/retak pada bangunan pengaman (DPT),Permukaan aspal tidak rata	Retak pada pelengkung,Terdapat coretan pada loneng sandaran
Penanganan	Pemeliharaan Berkala	Pemeliharaan Berkala	Pemeliharaan Berkala

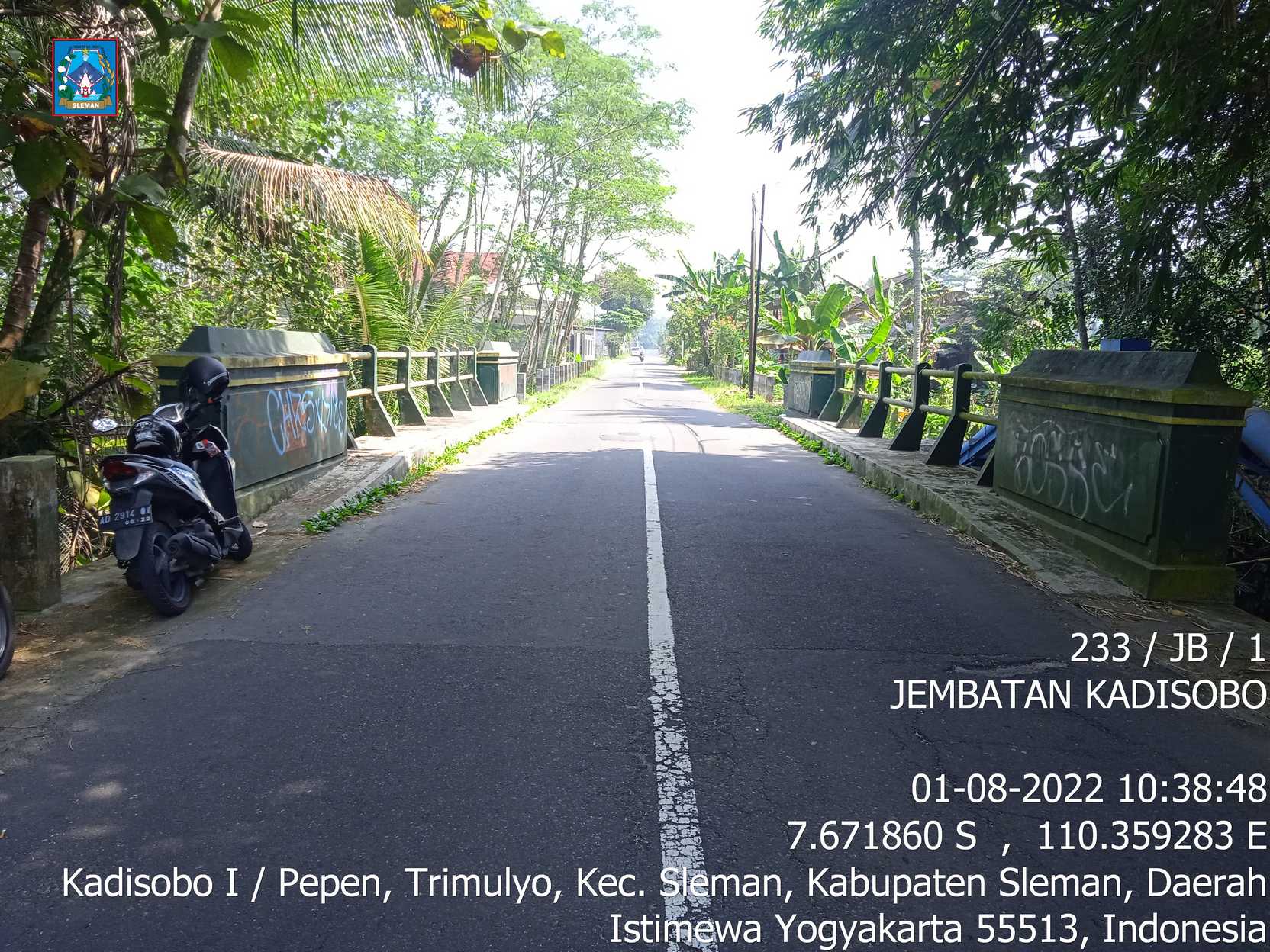

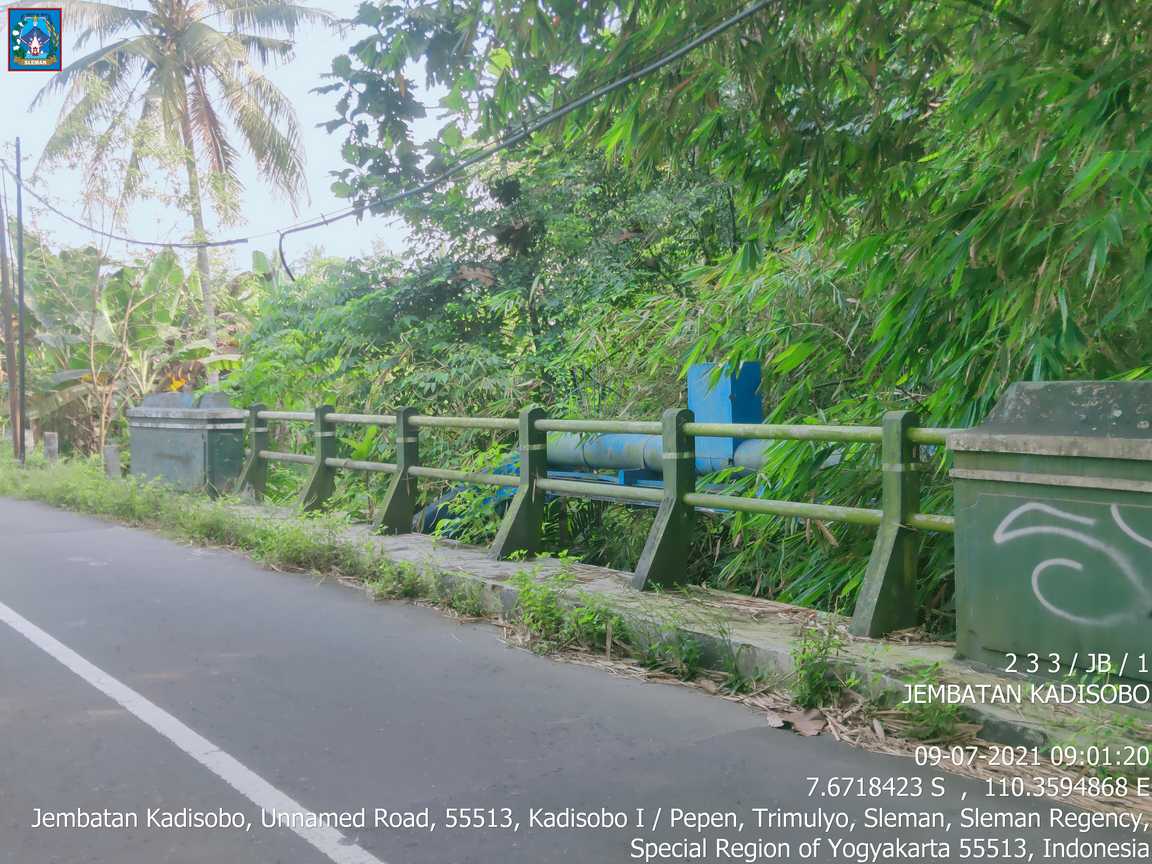

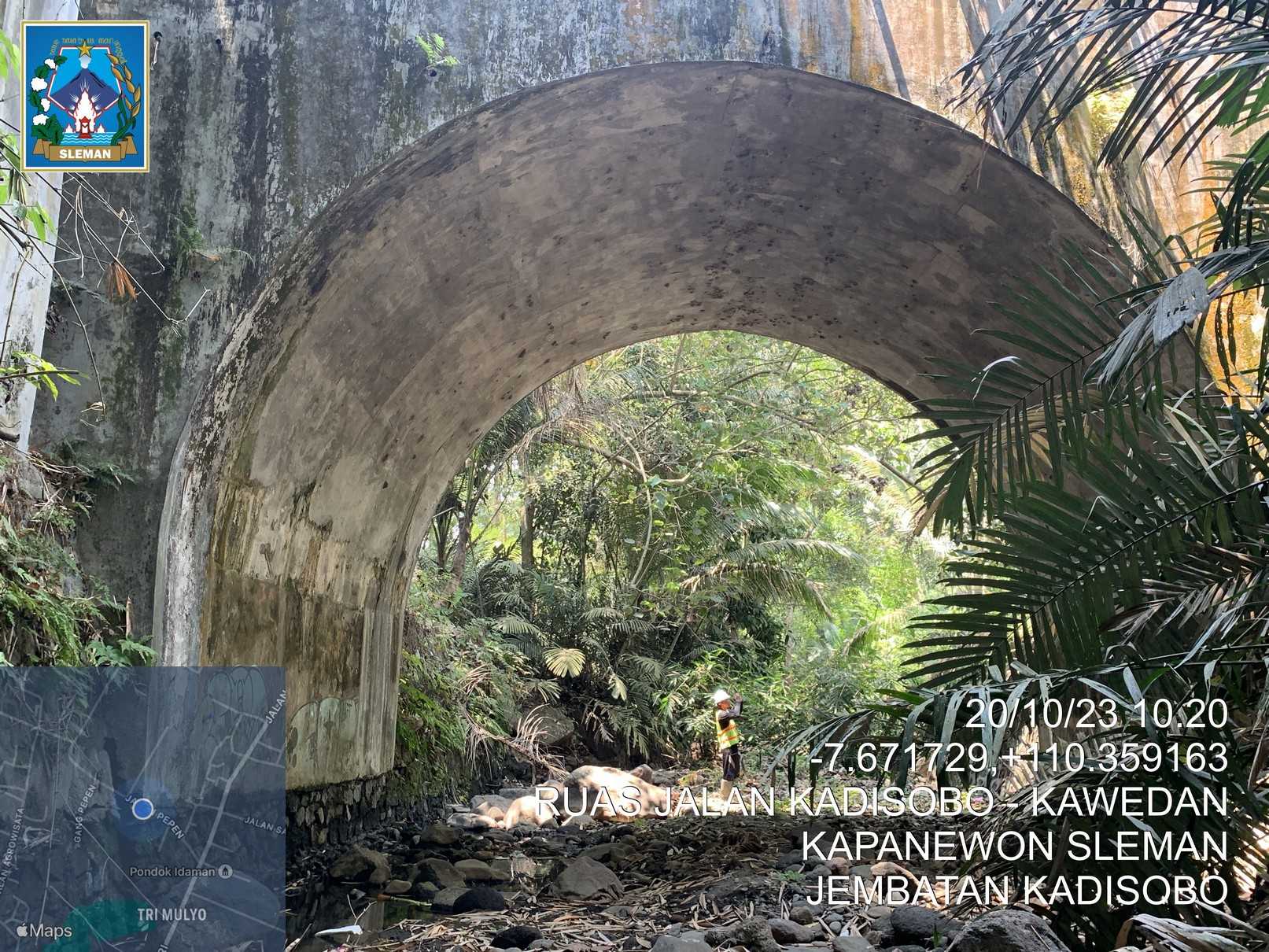

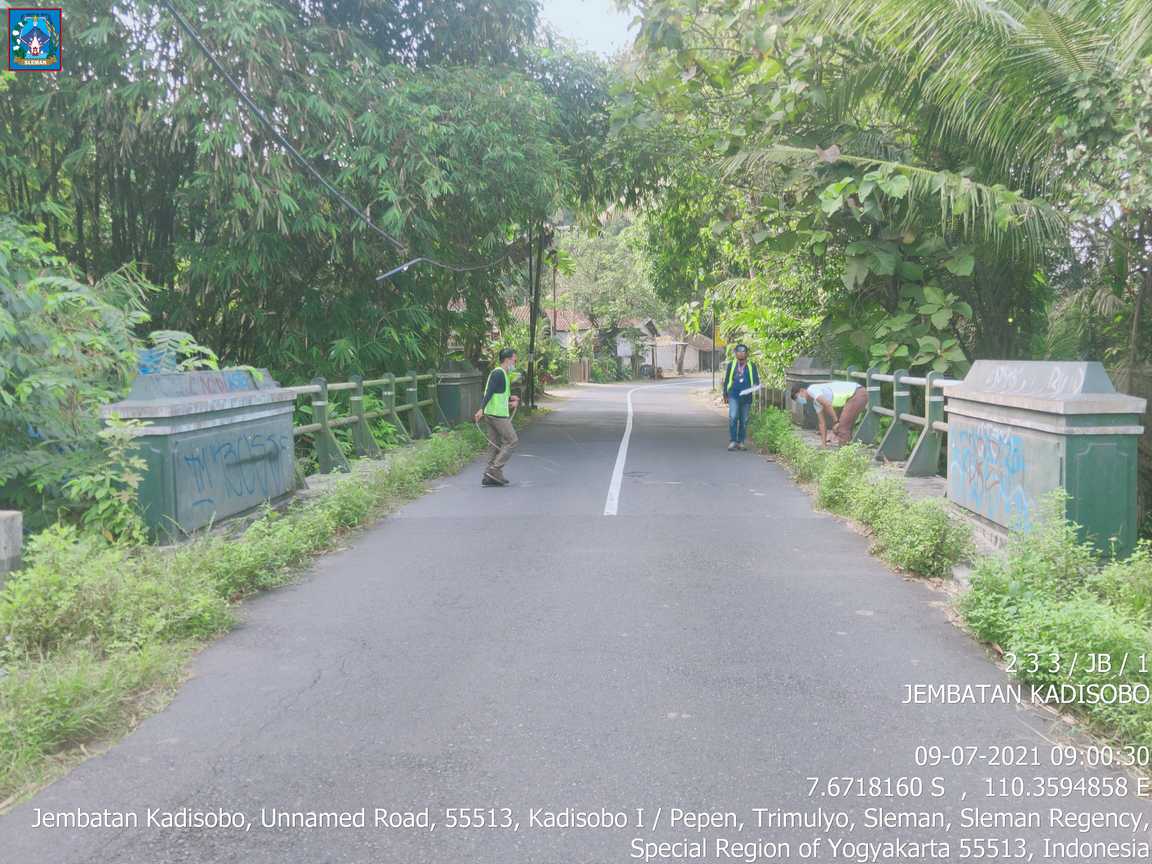

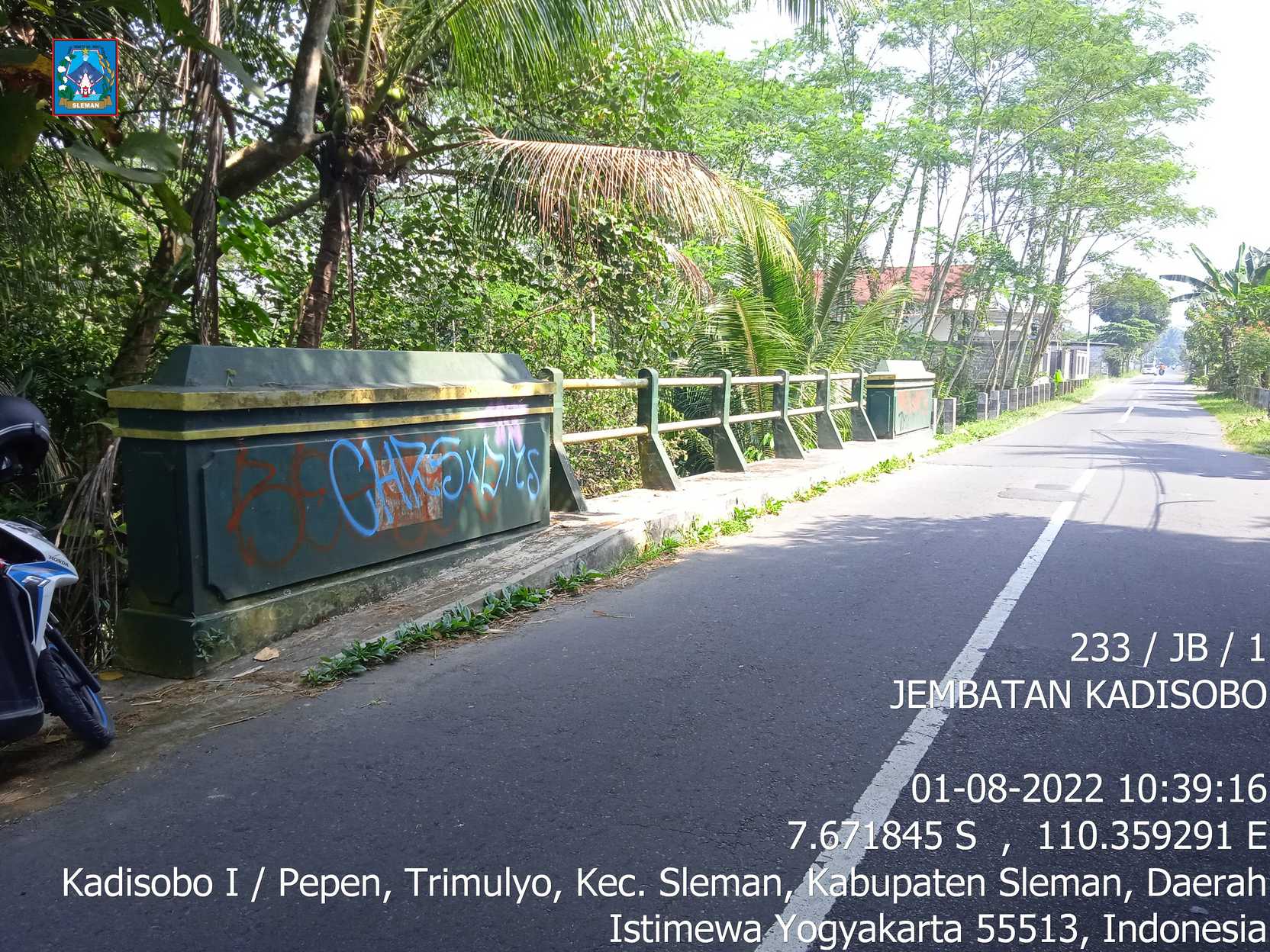

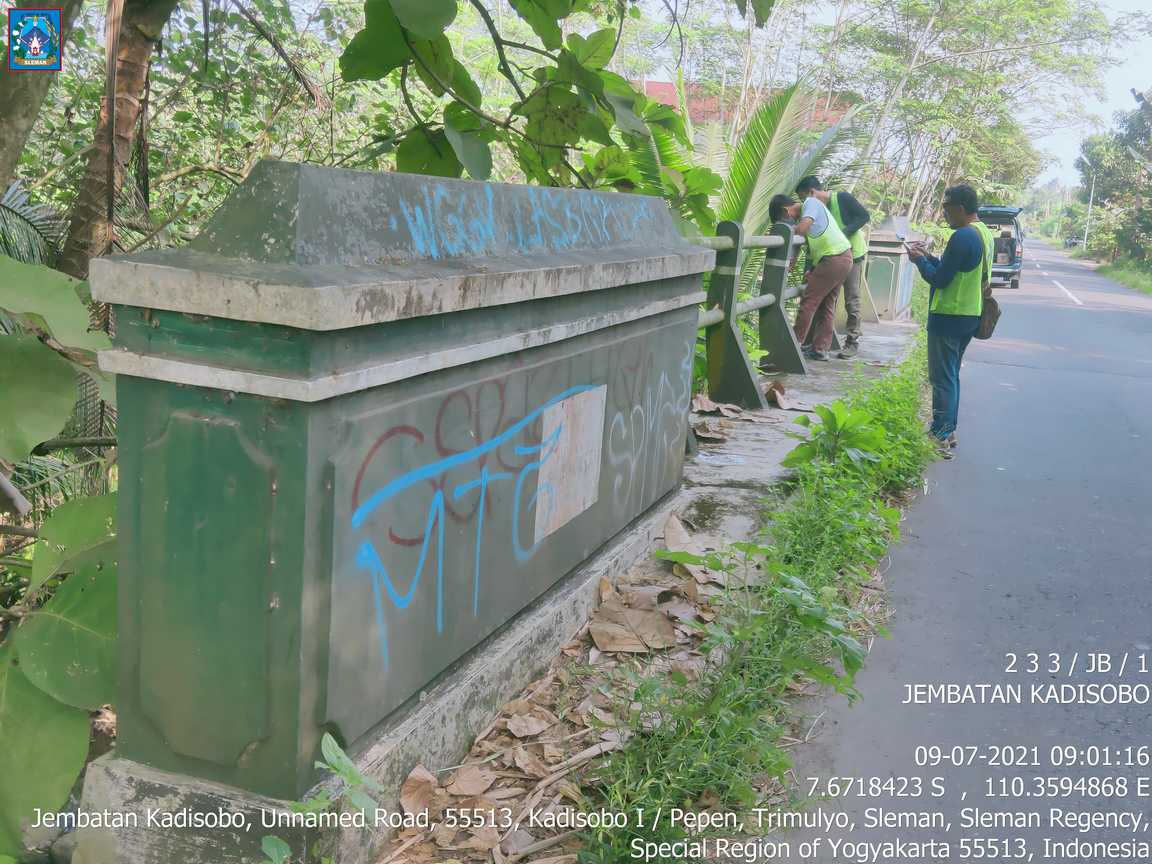

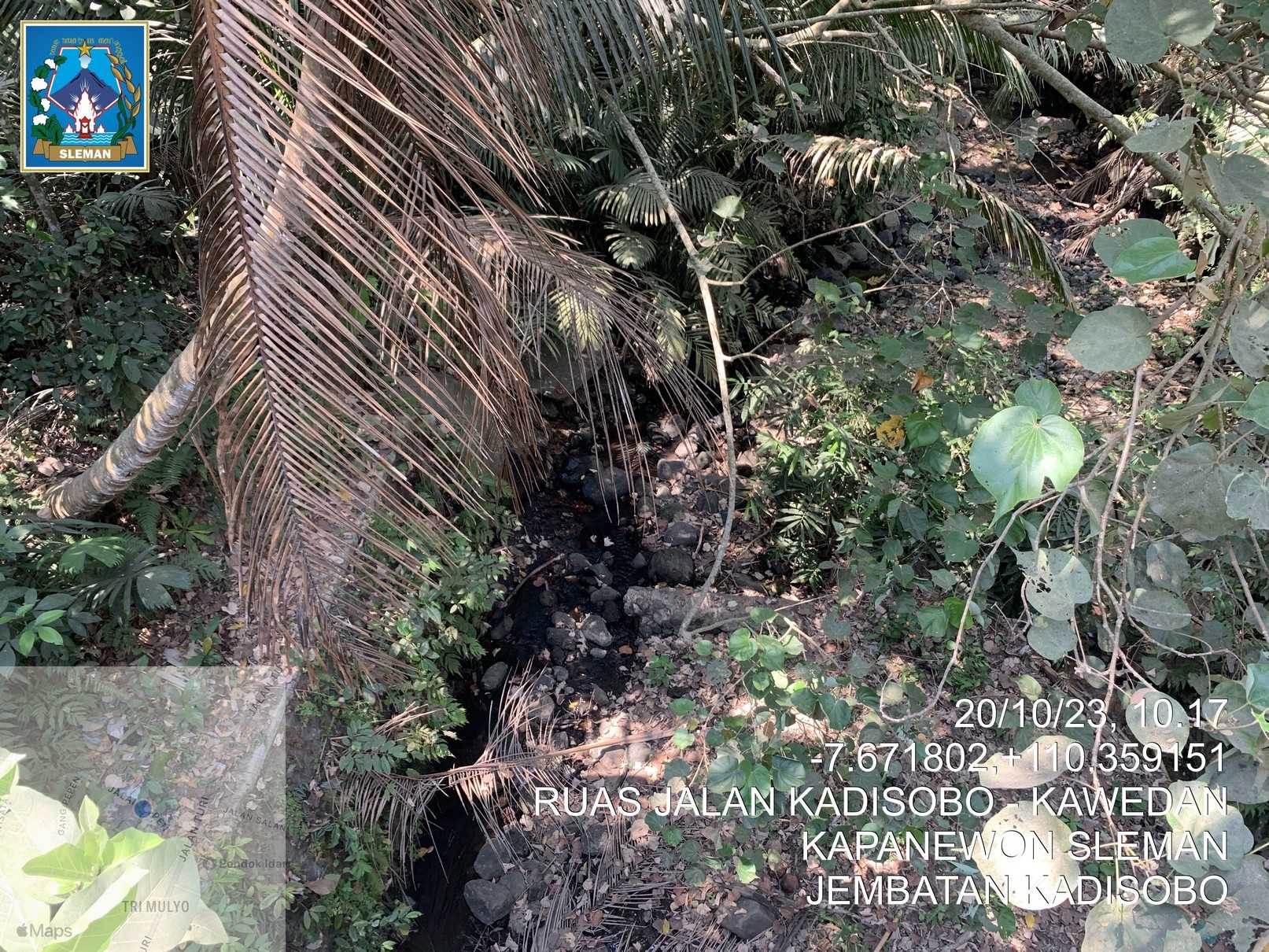

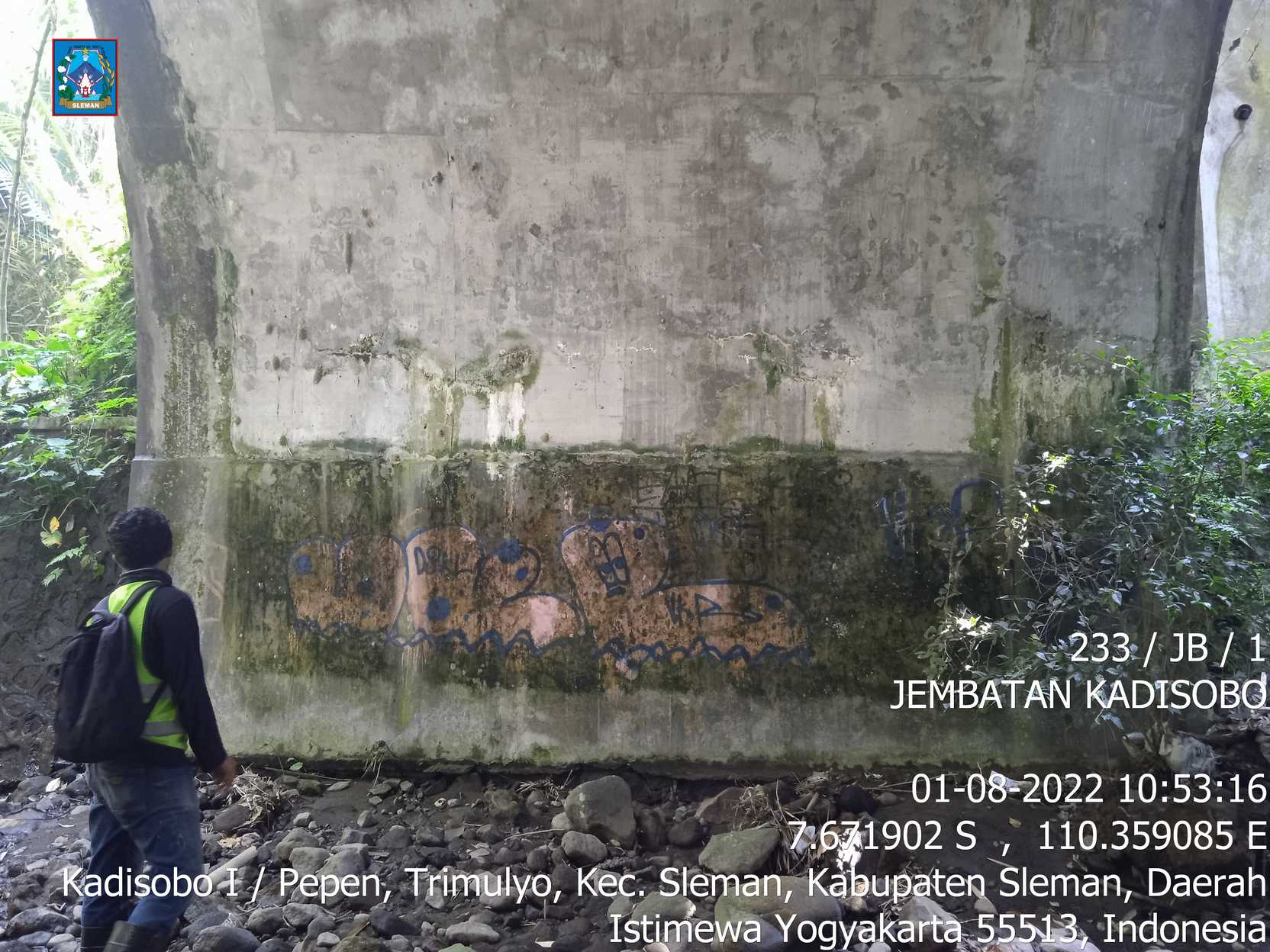

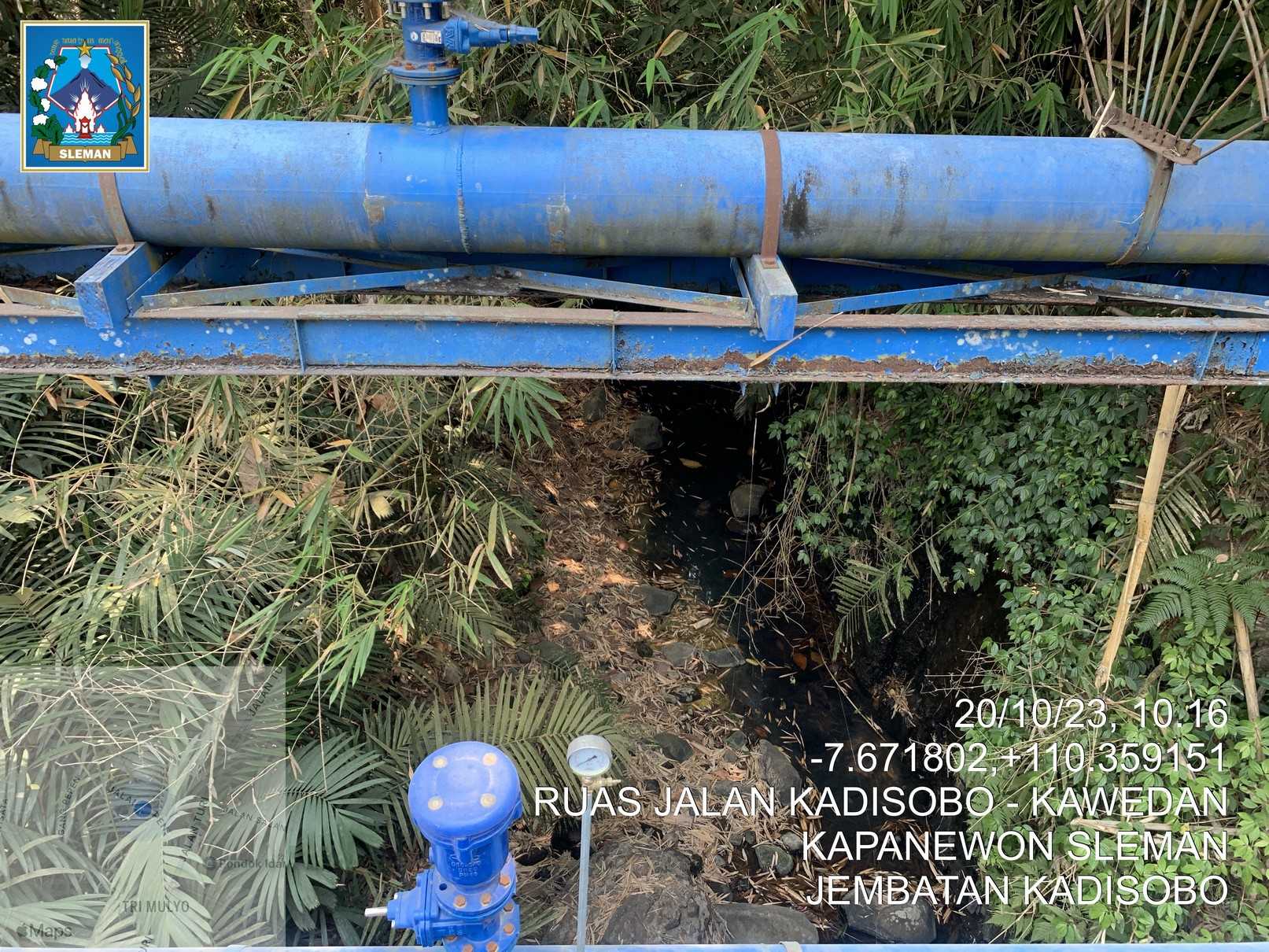

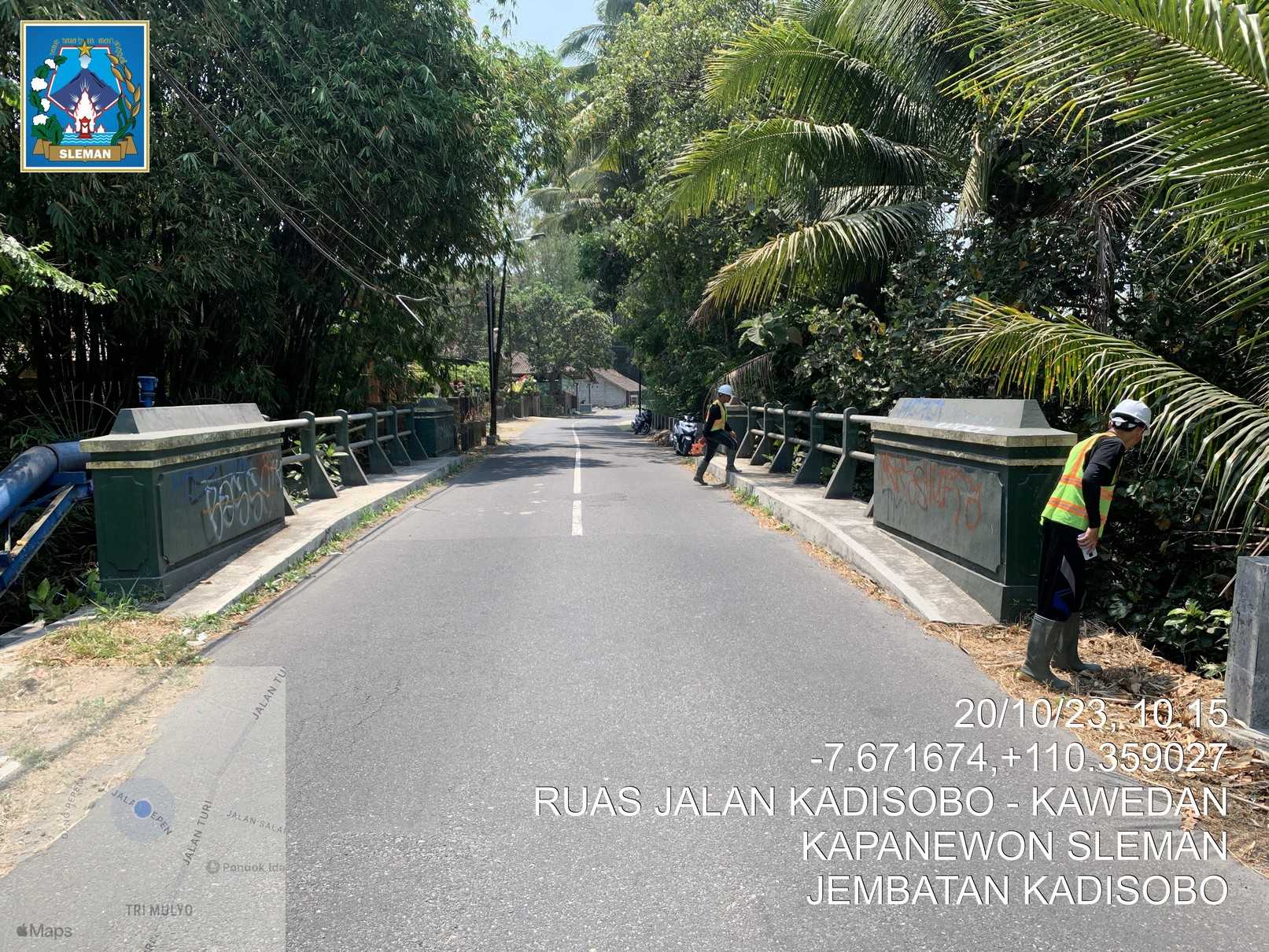

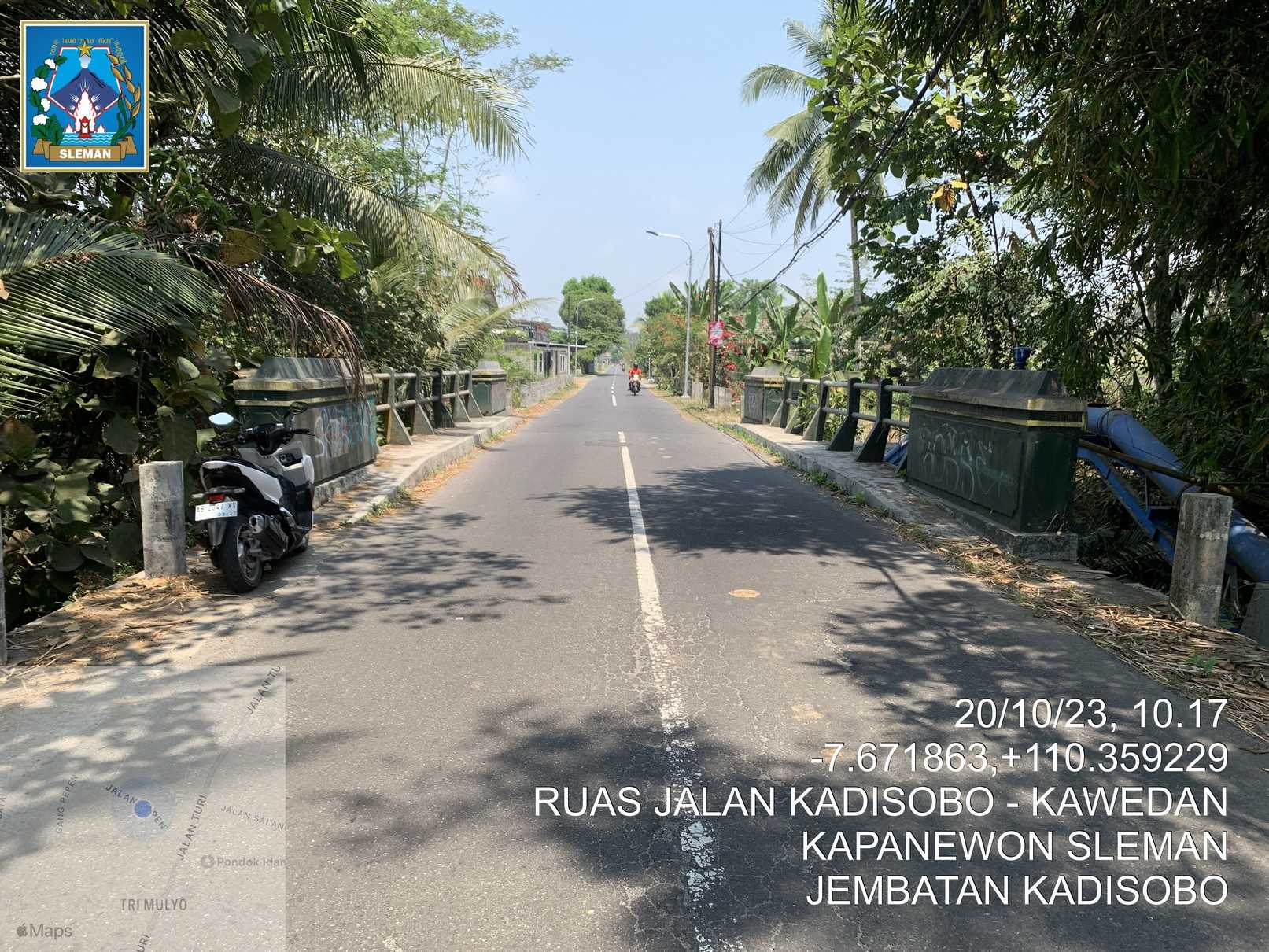

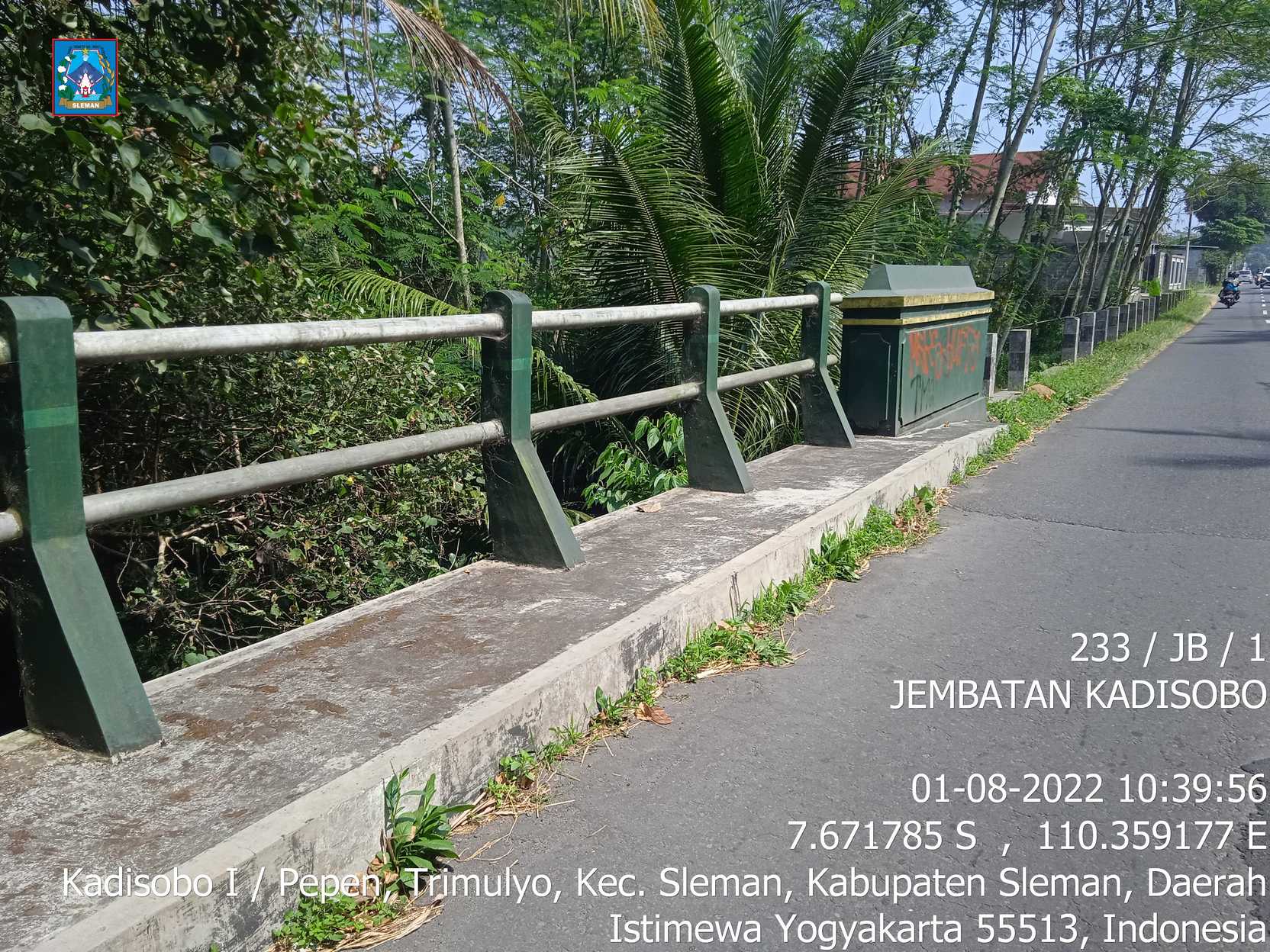

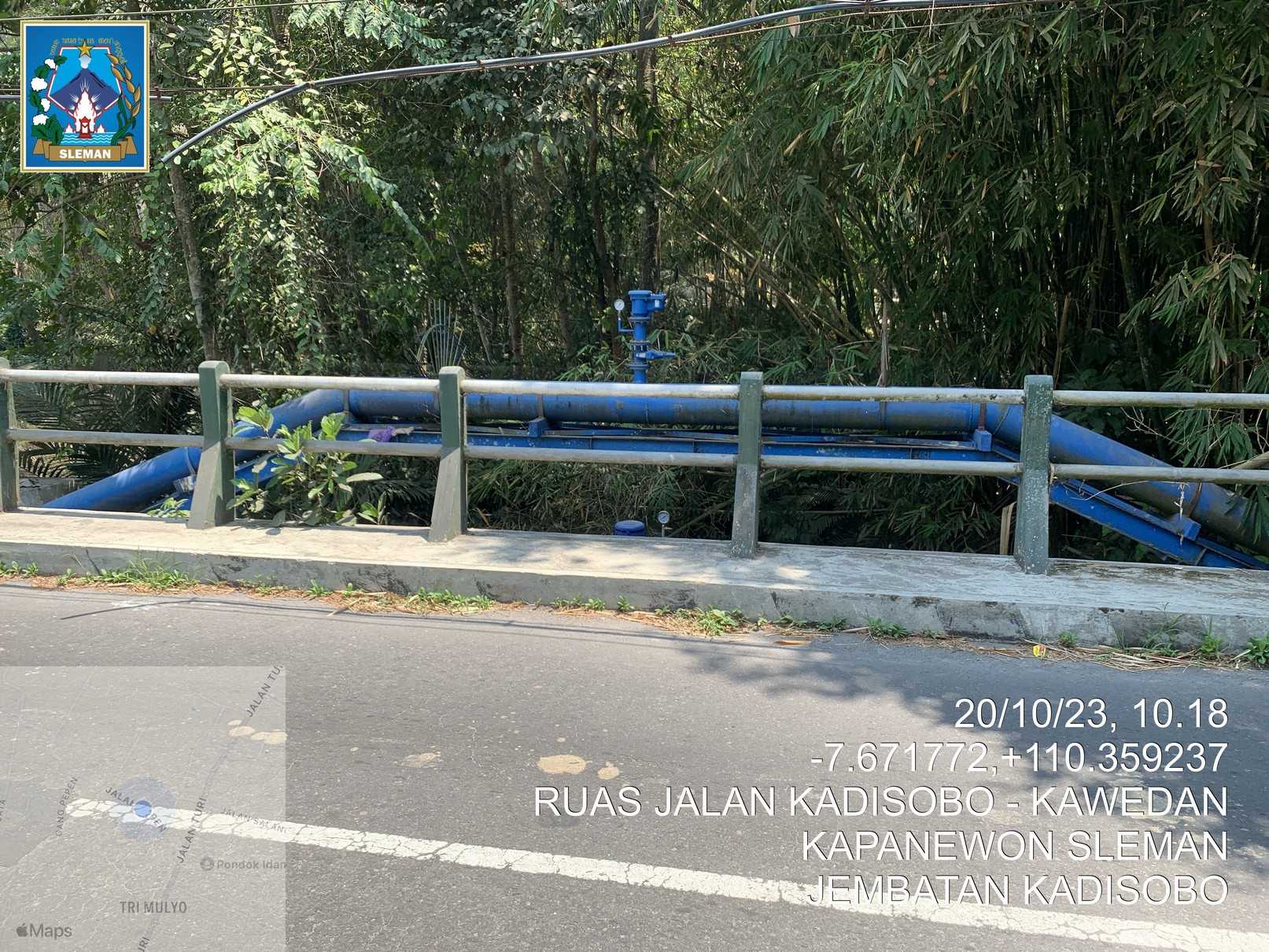

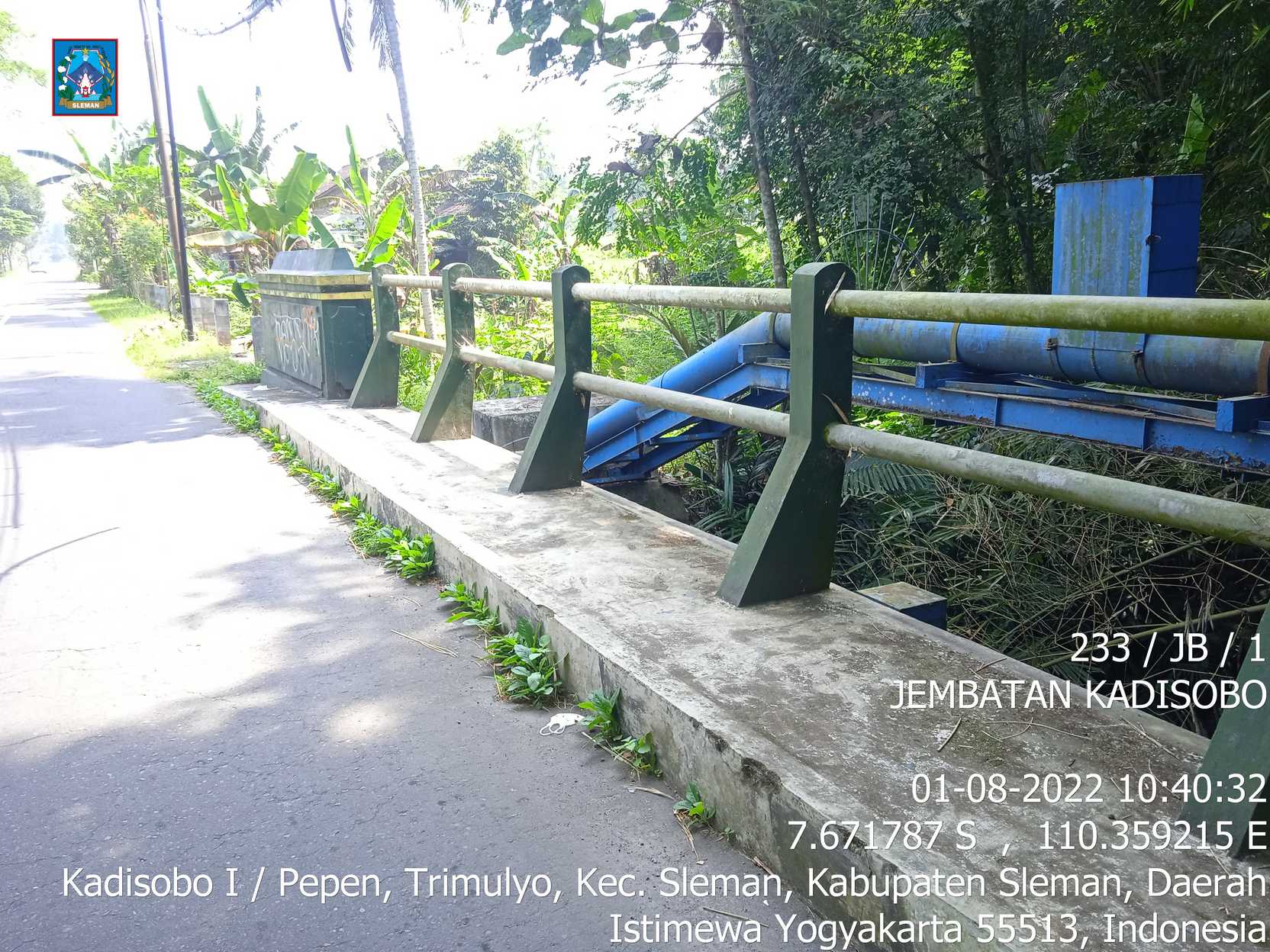

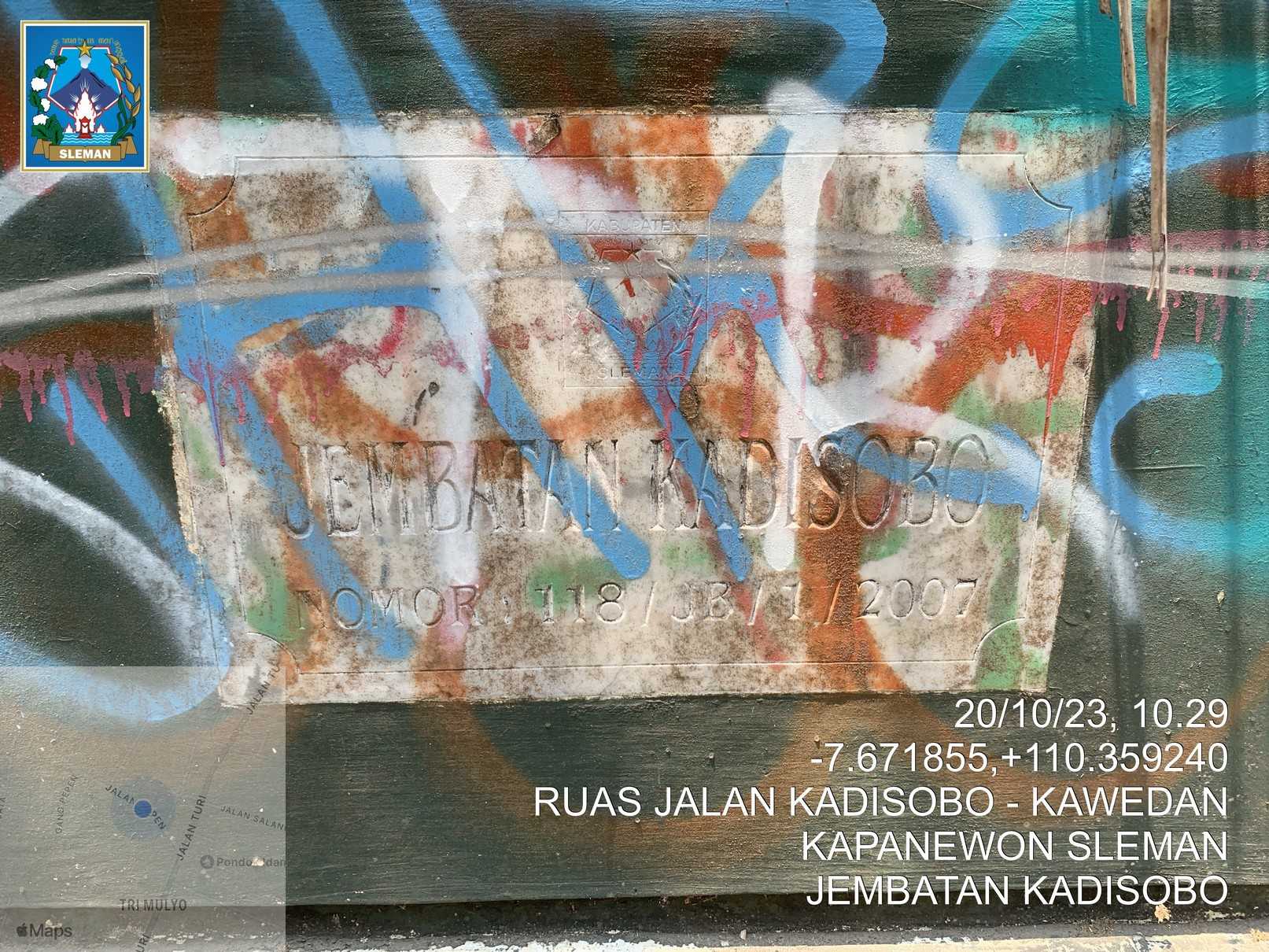

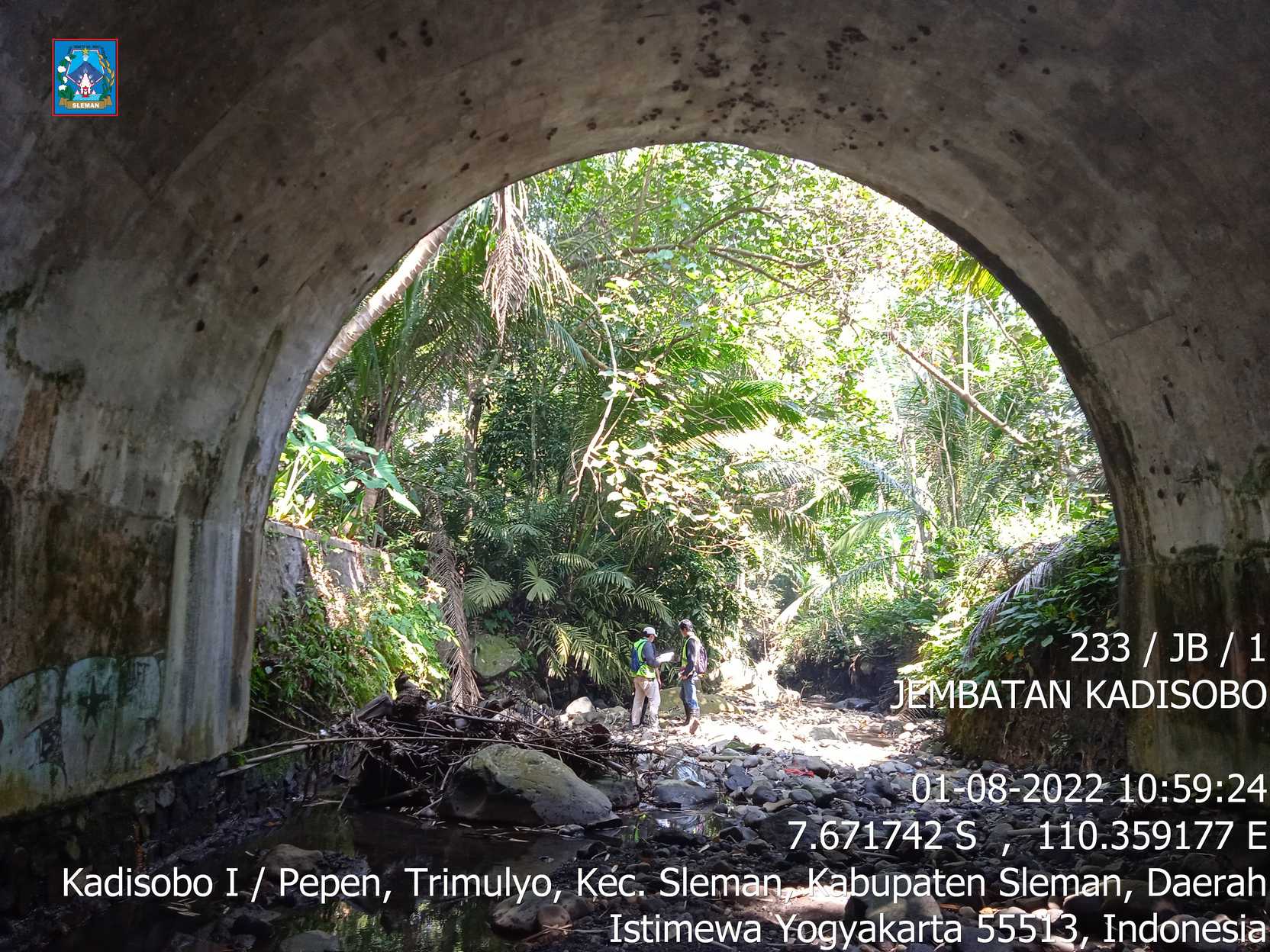

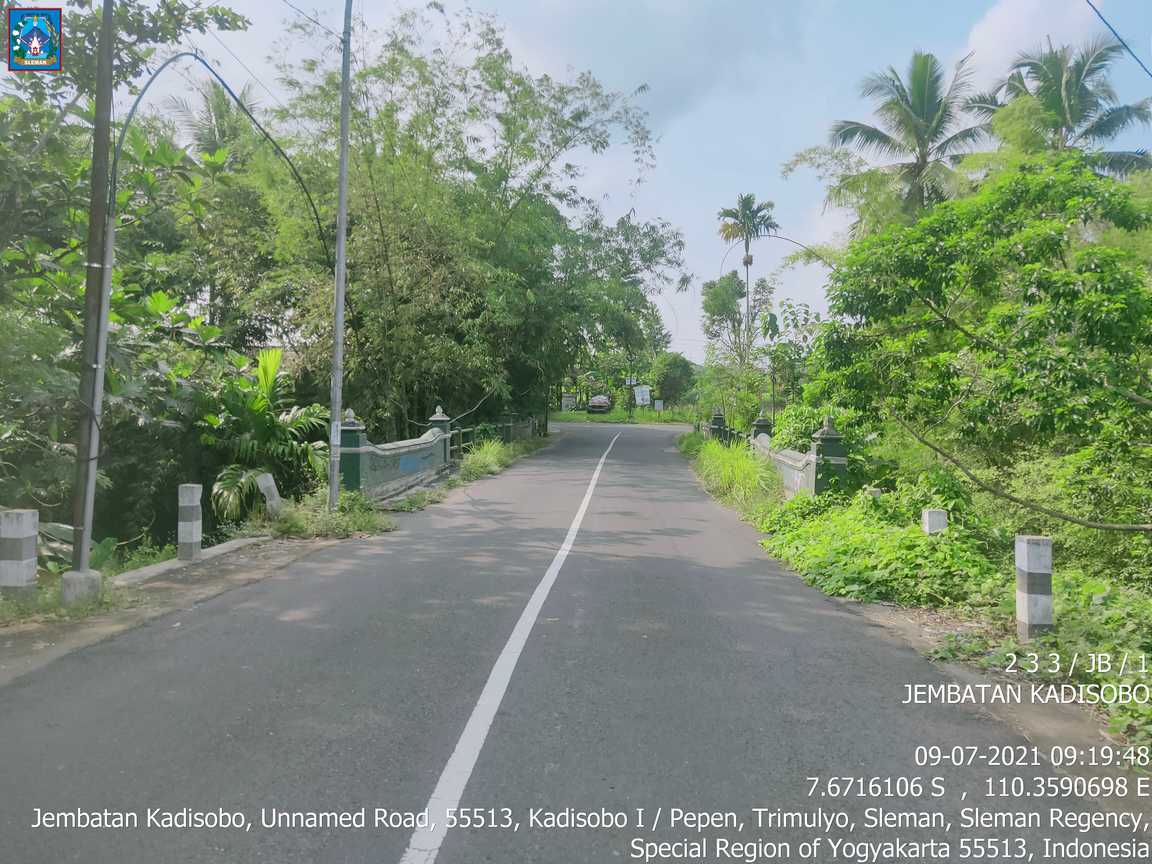

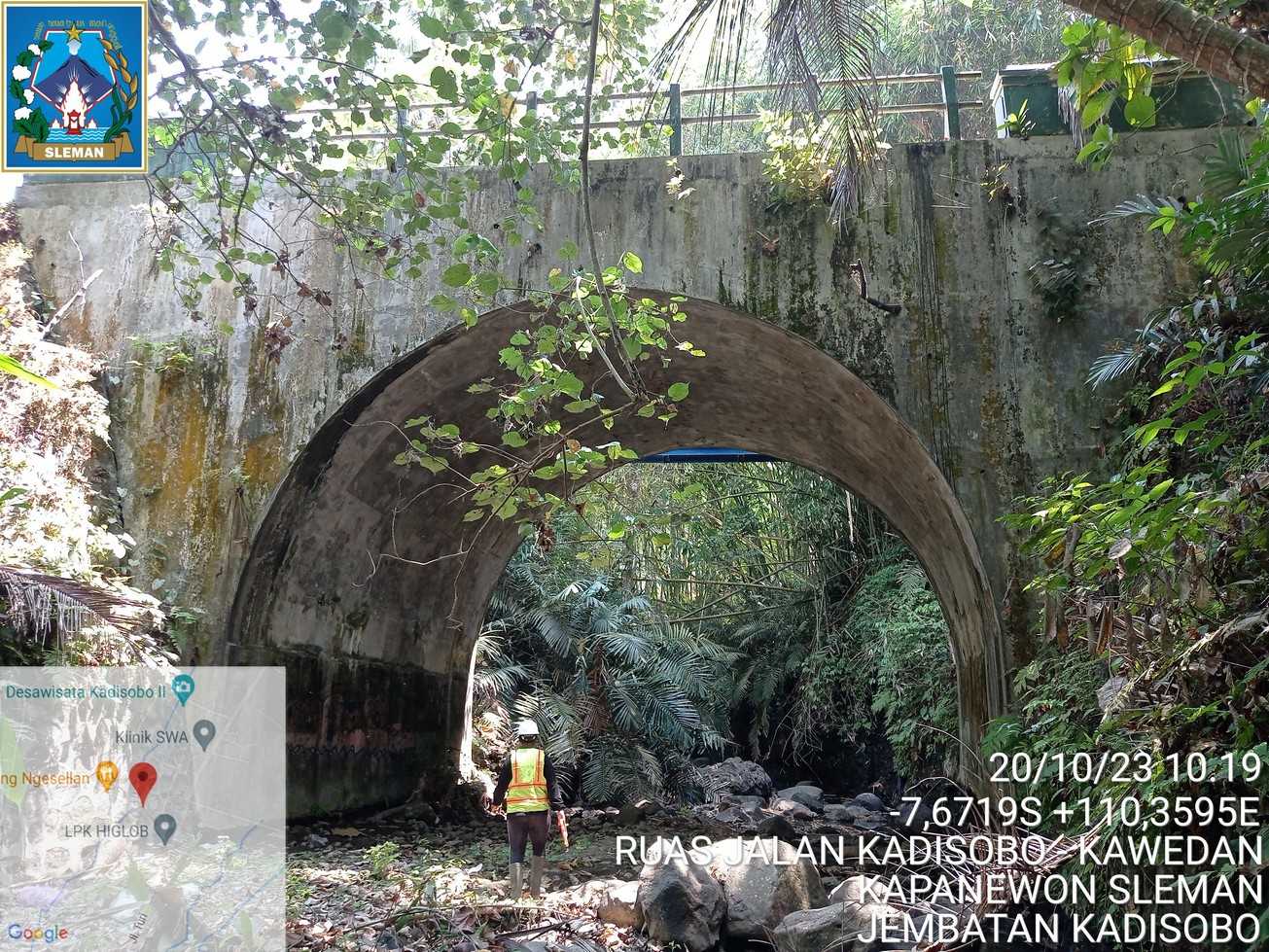

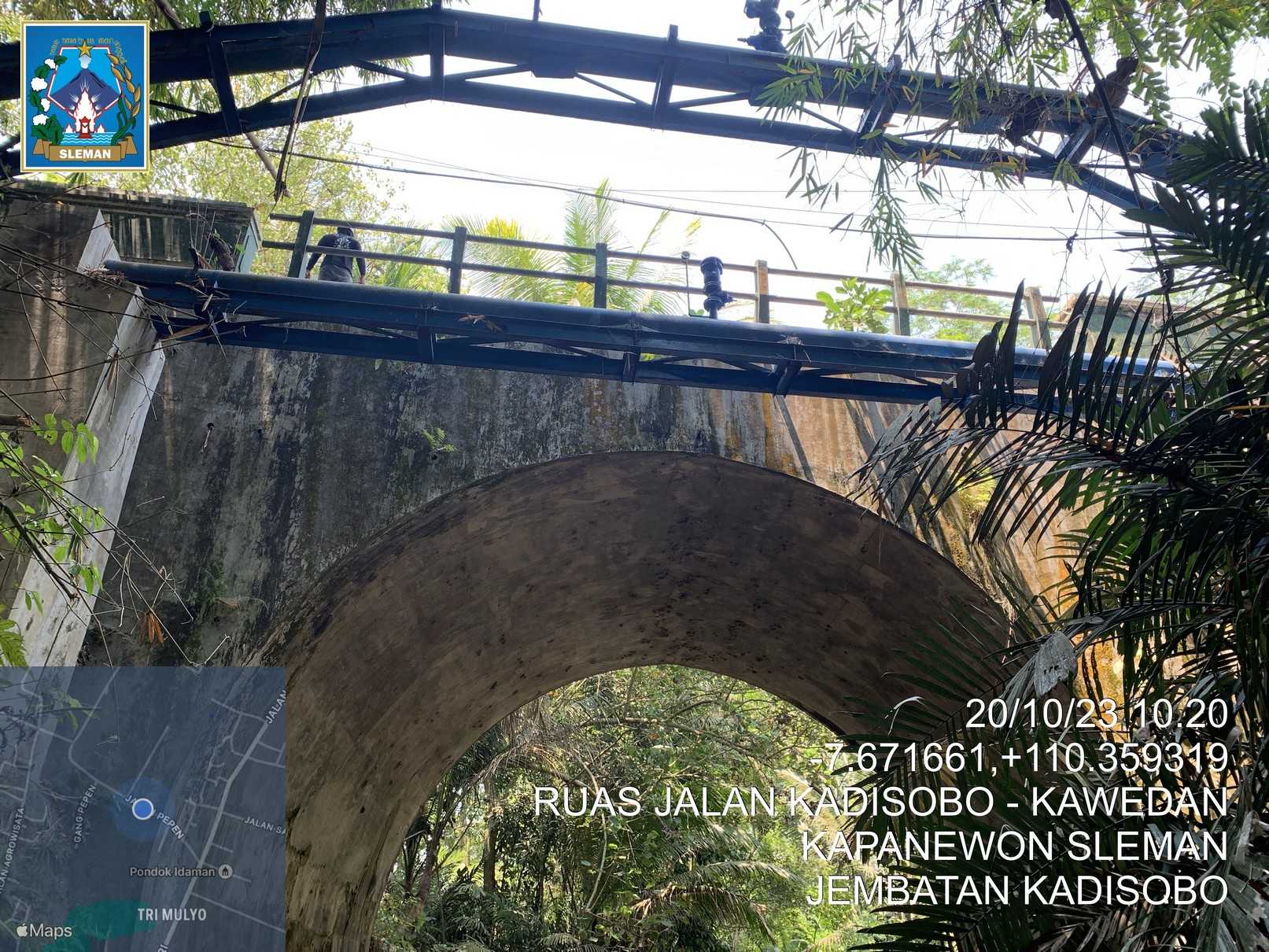

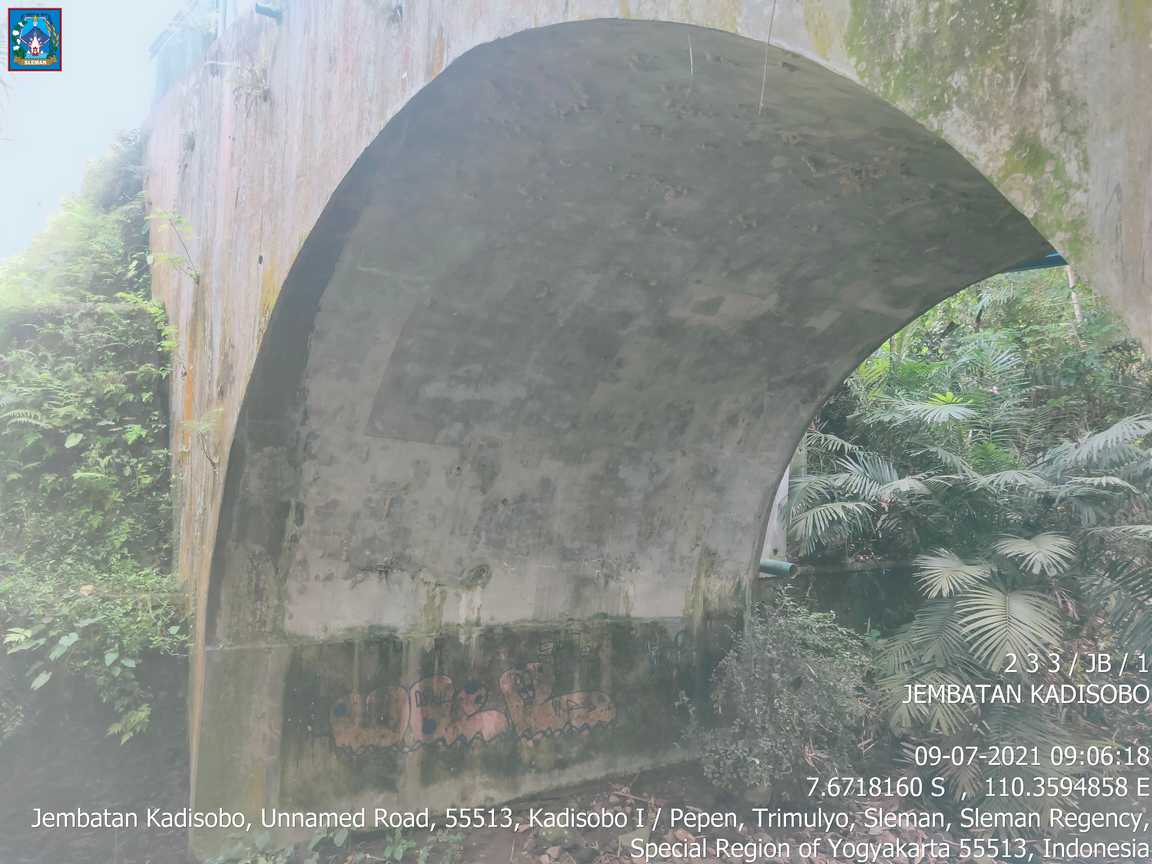

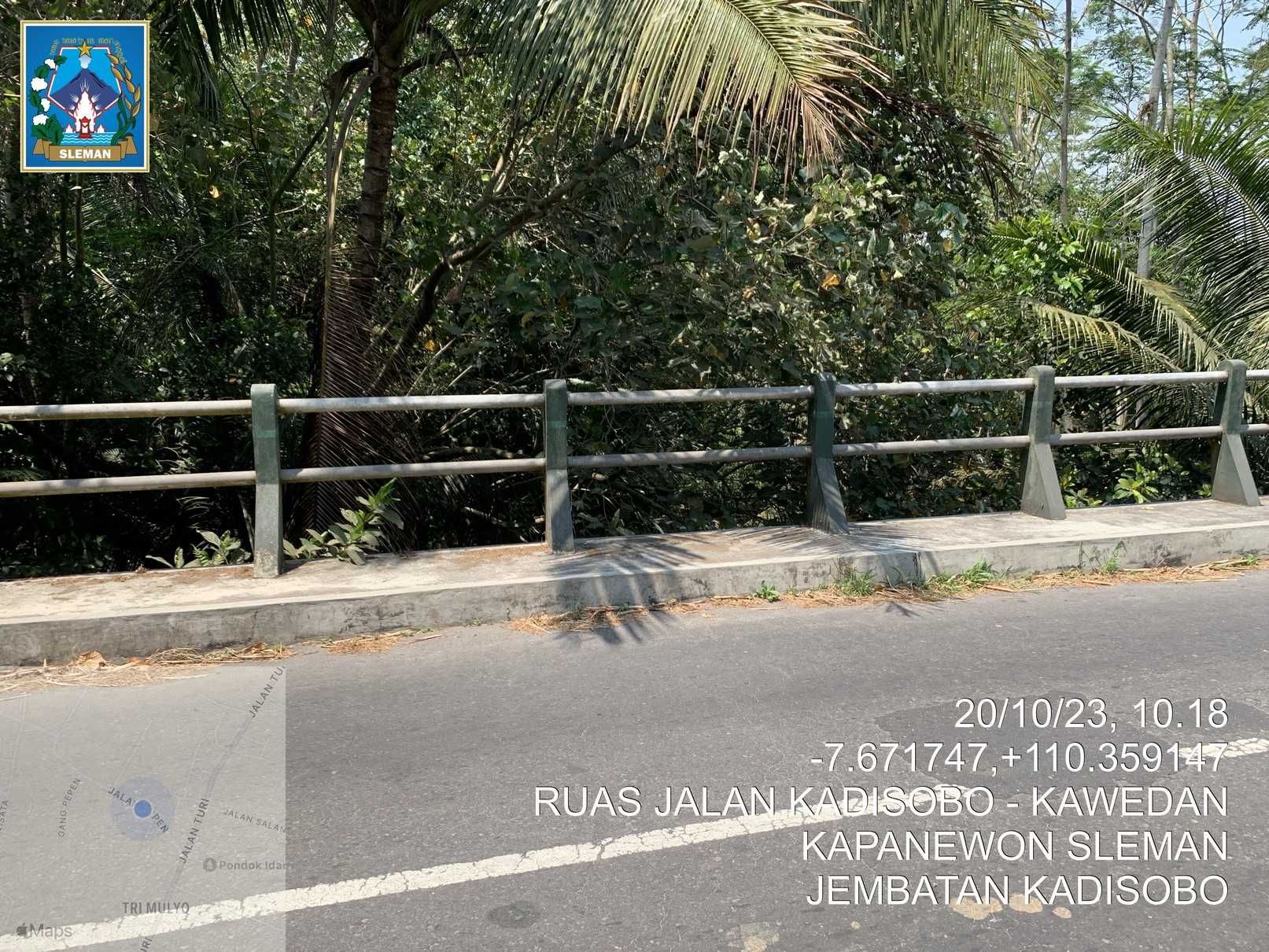

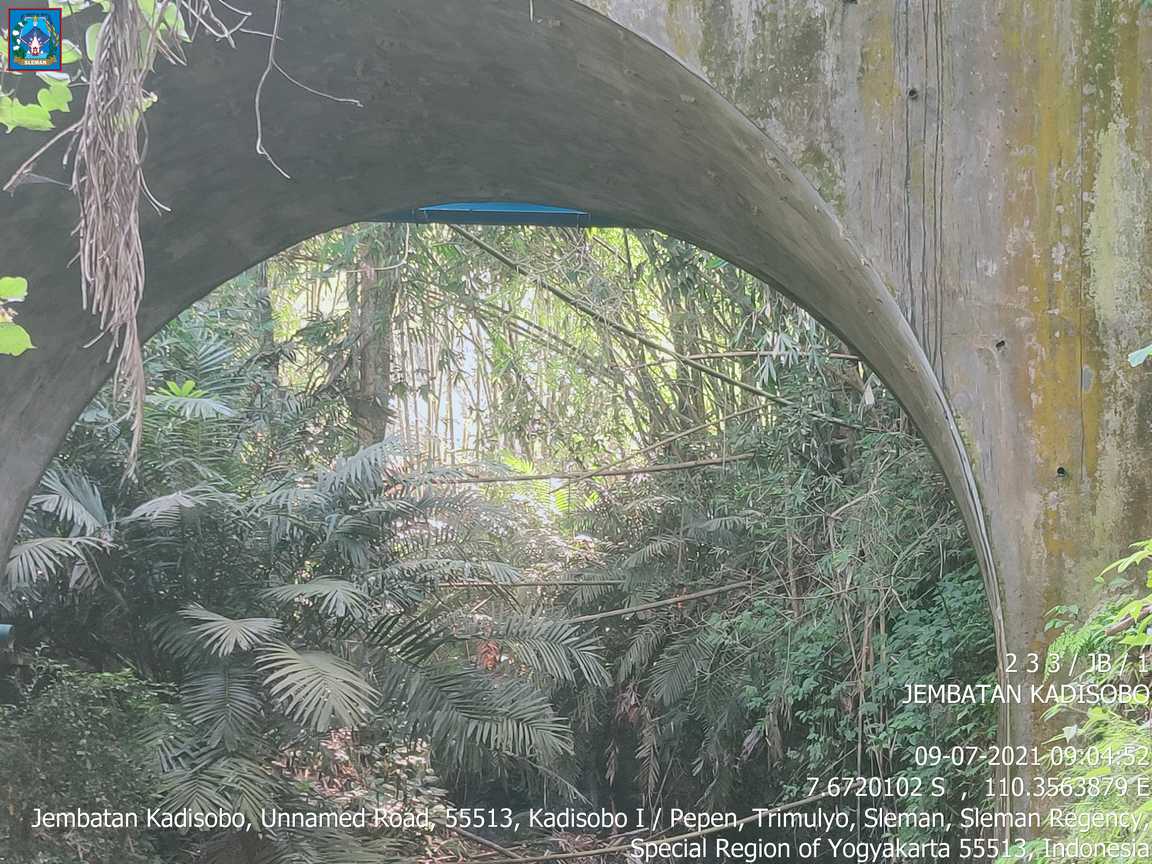

Foto
