| Nama Ruas Jalan | 254 - KRAPYAK - WONOSARI |
| No. Jembatan | KB.34.0004.0254.001 |

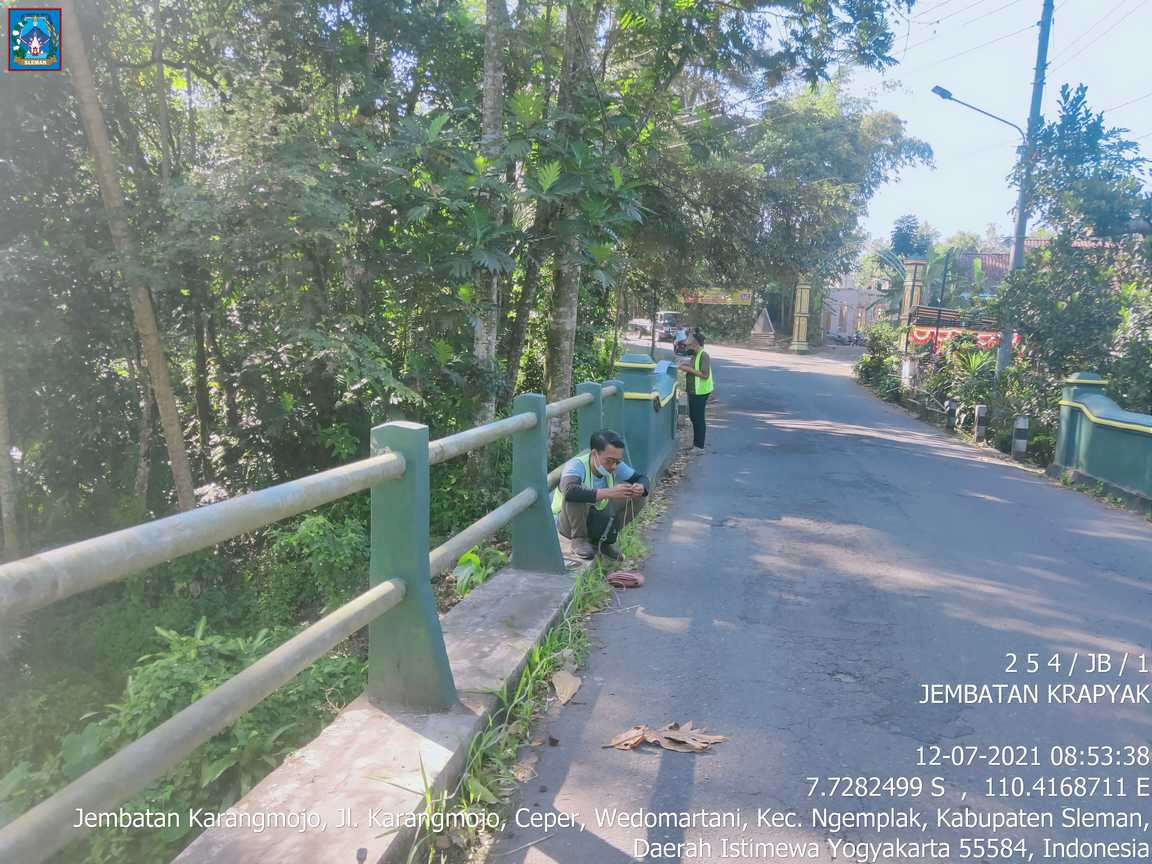

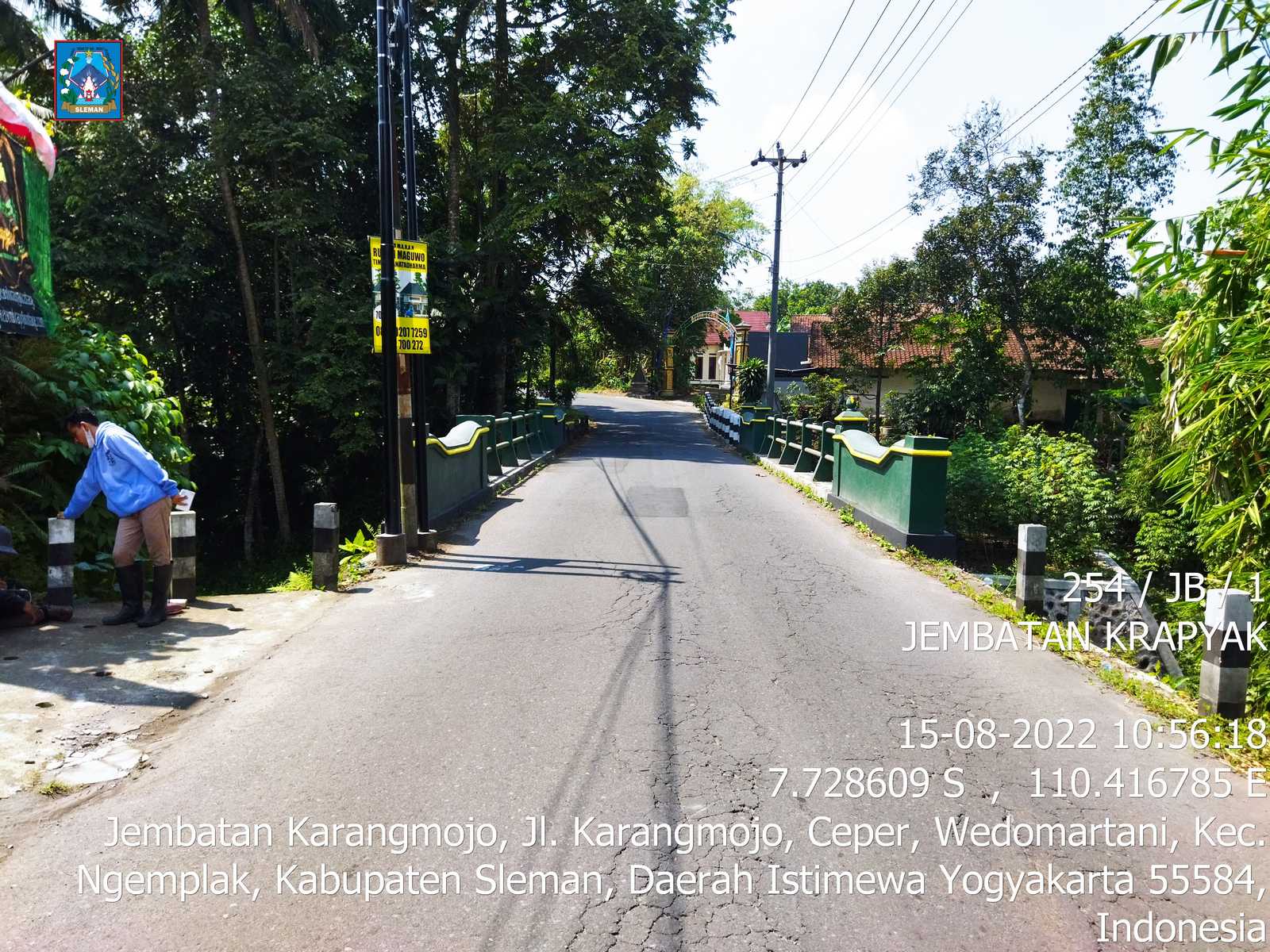

| Nama Jembatan | KRAPYAK |
| Kapanewon | Ngemplak |
| kmpost | |
| Koordinat | -7.728654, 110.416897 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 8.9 m | 8.9 m | 8.9 m |
| Lebar | 6 m | 6 m | 6 m |
| Bentang | 1 | 1 | 1 |
Struktur Bangunan Atas |
|||

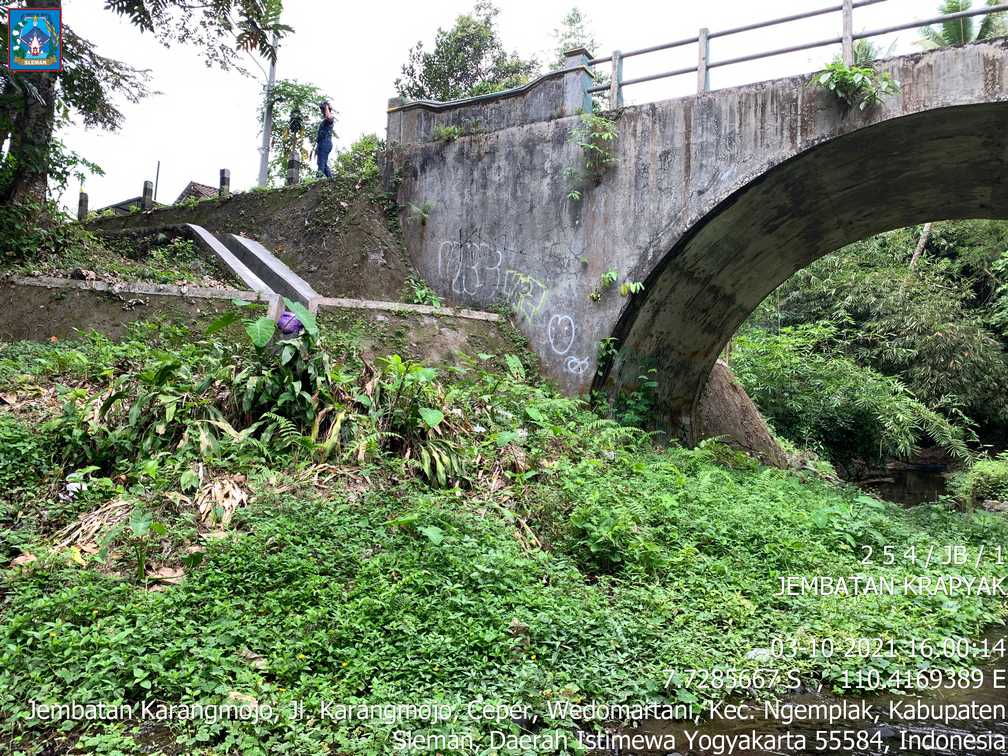

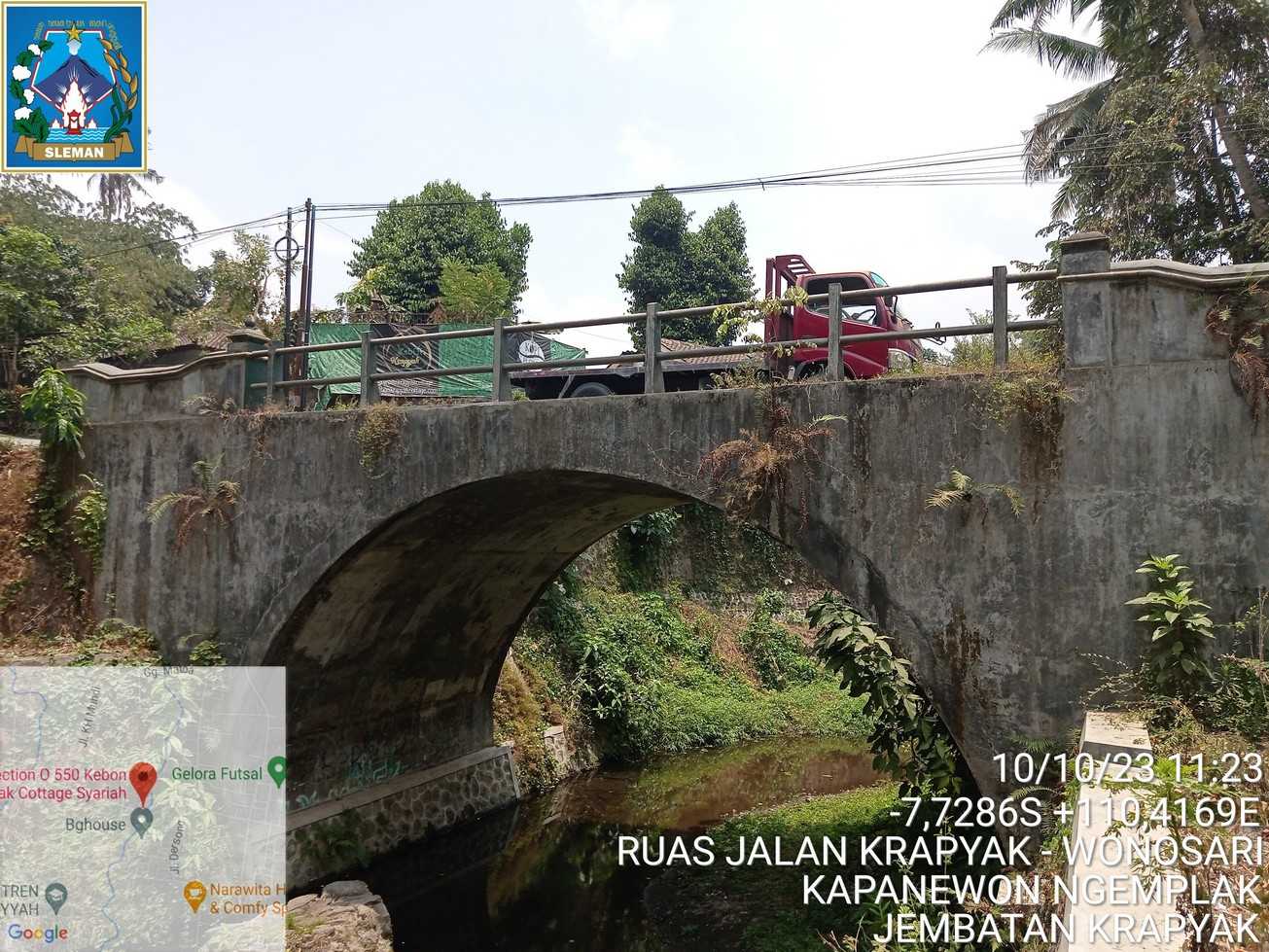

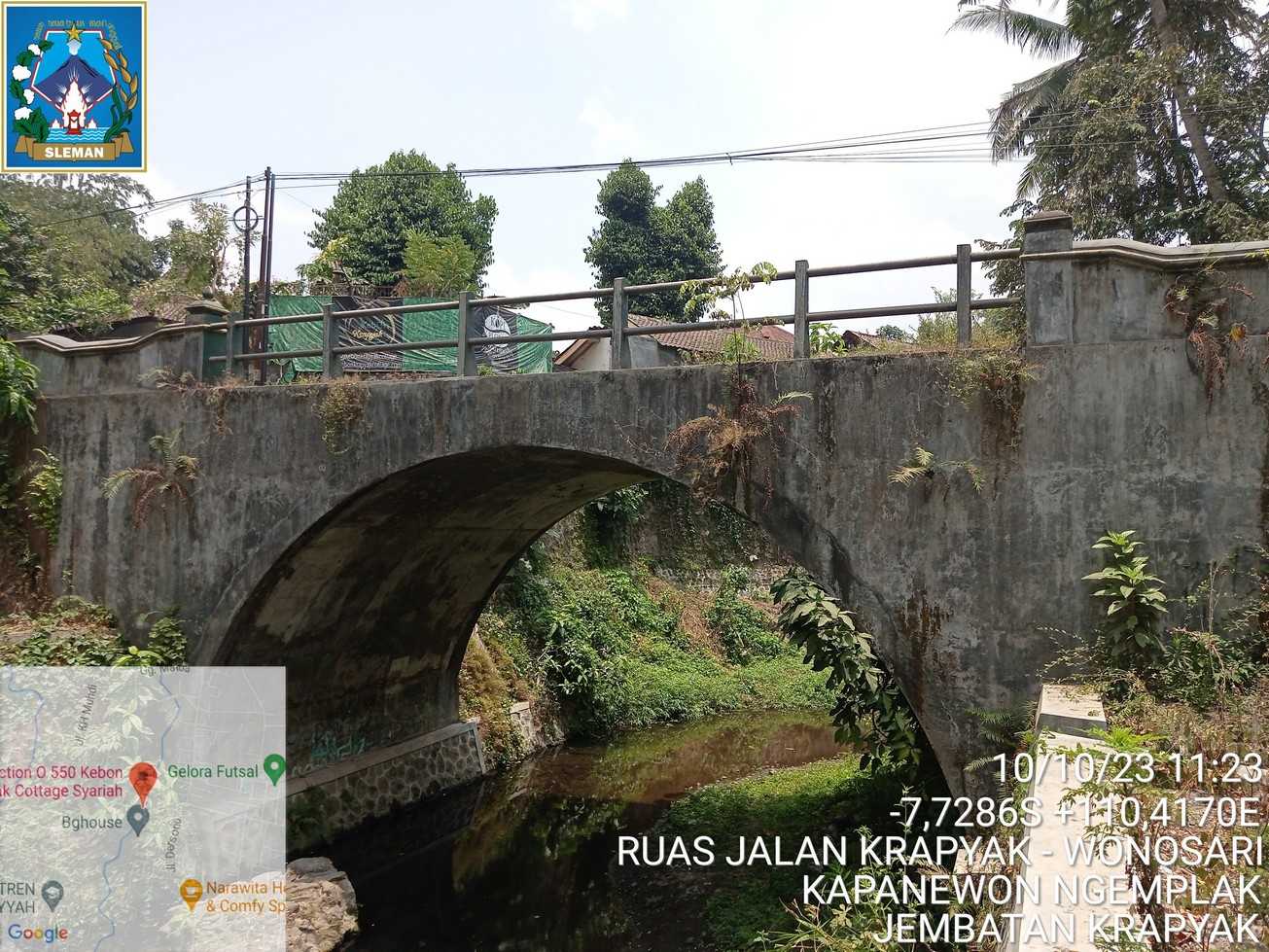

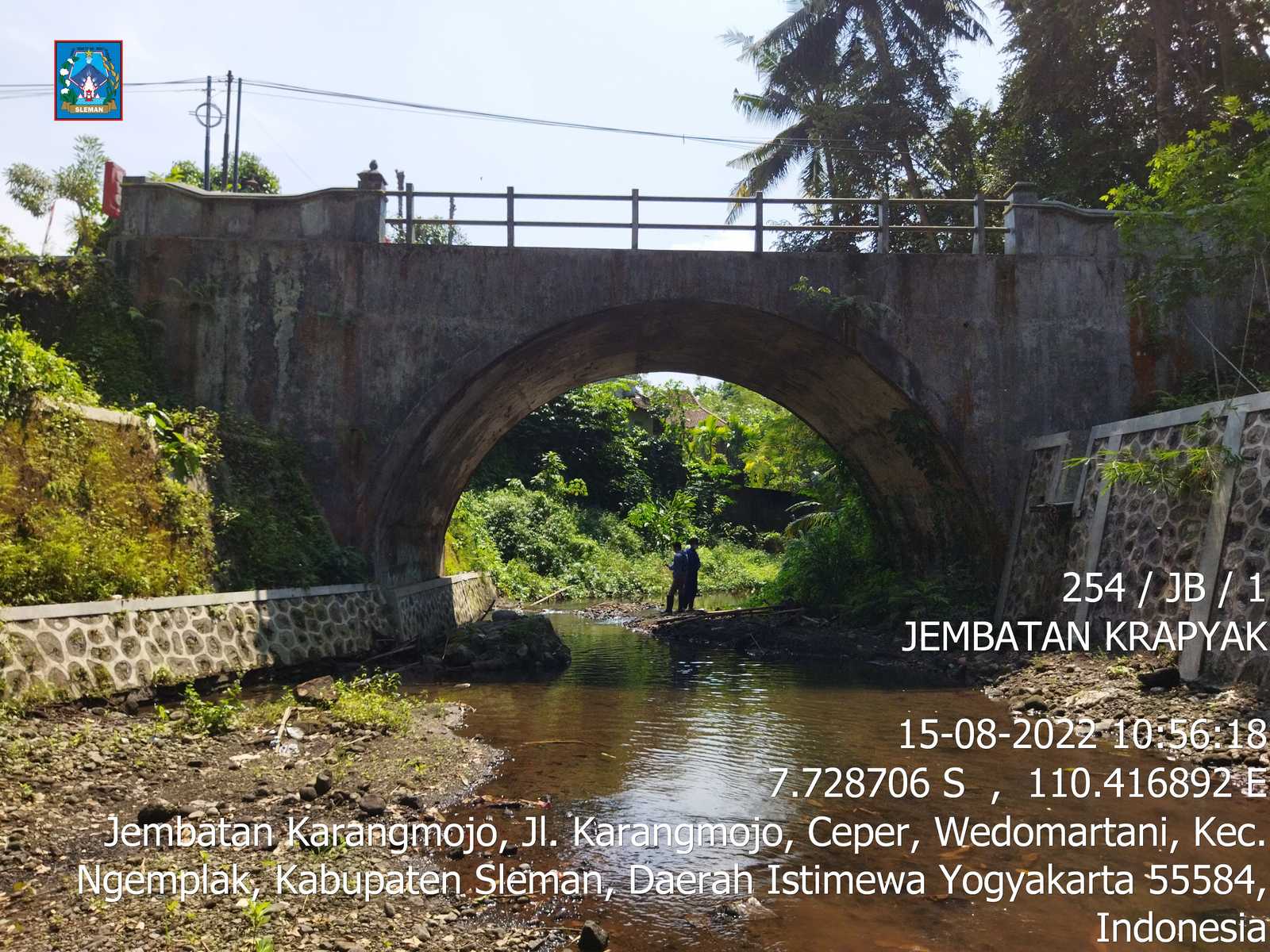

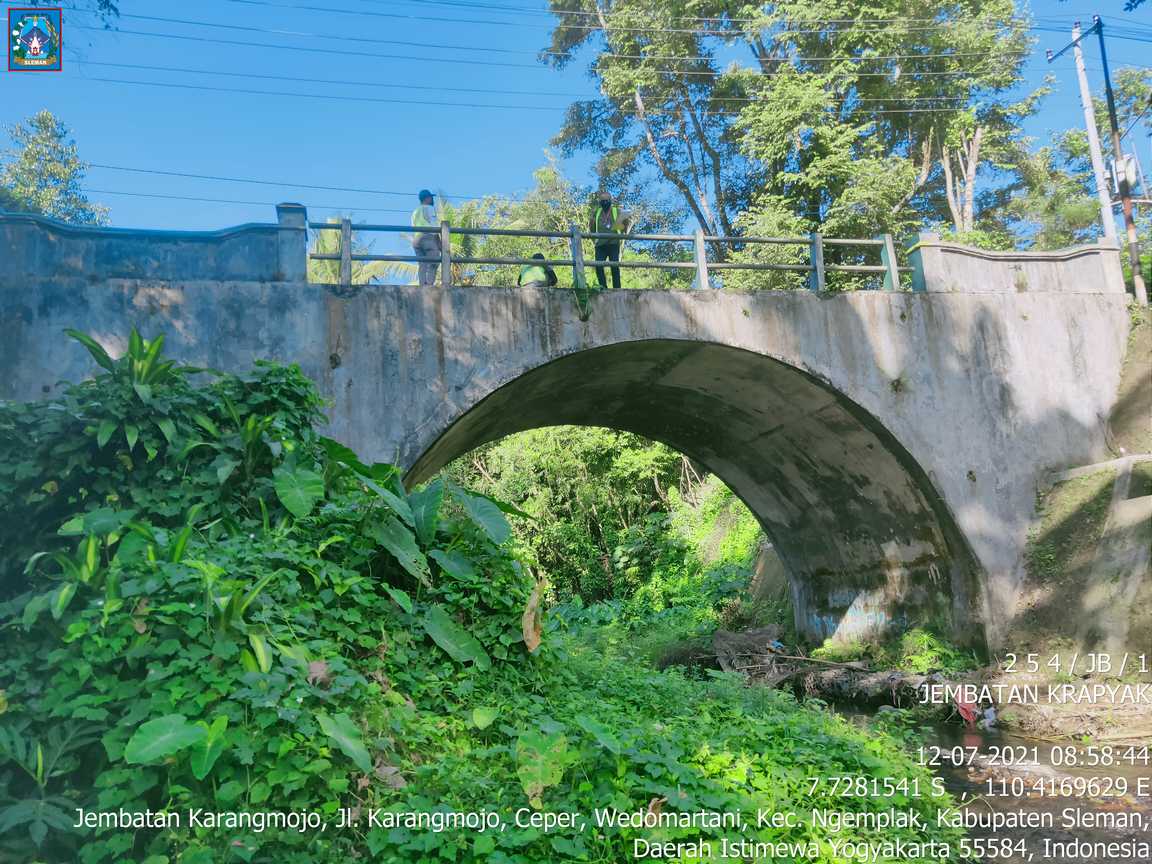

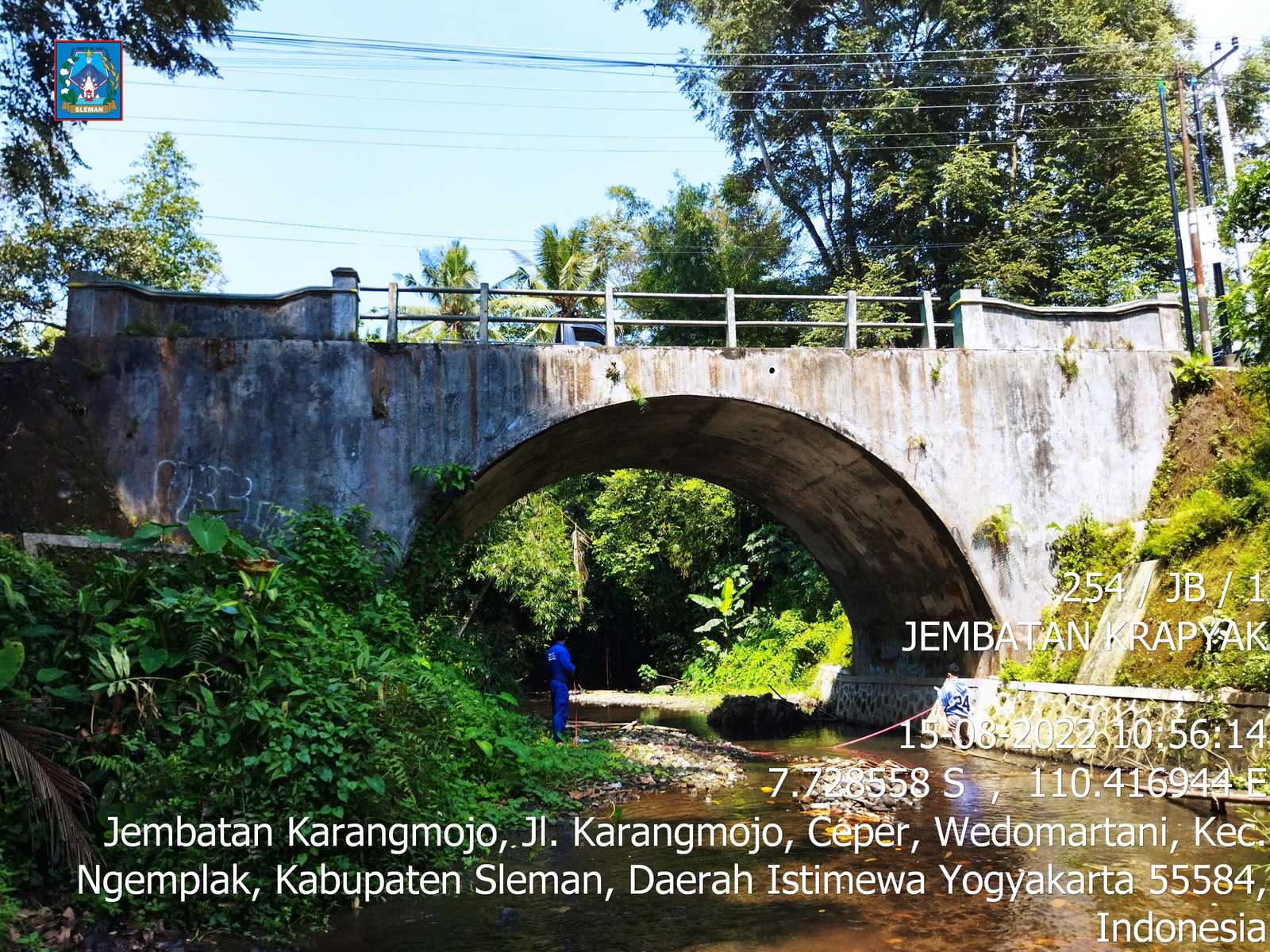

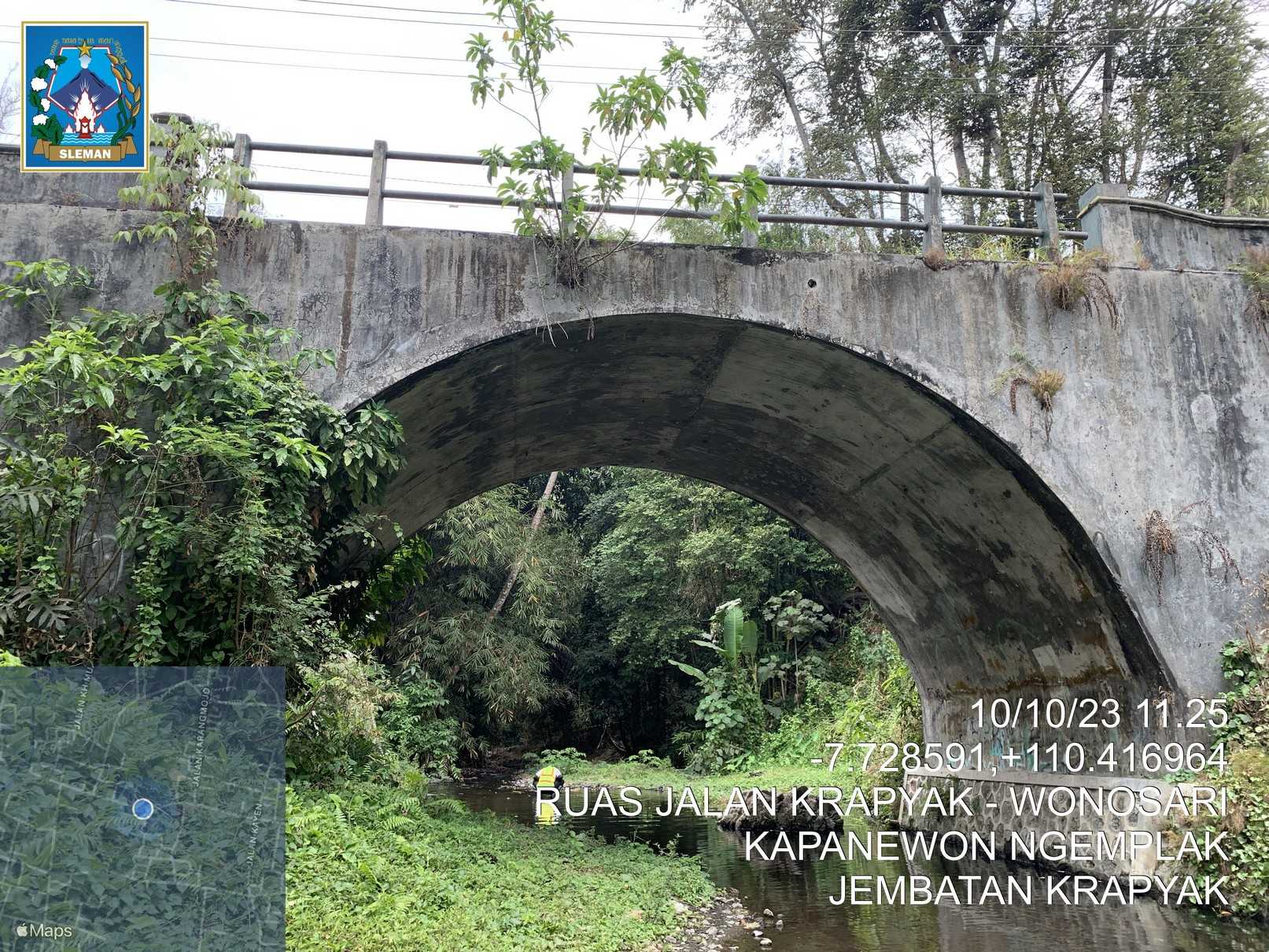

| Tipe | Pelengkung | Pelengkung | Pelengkung |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 3 | 2 | 2 |

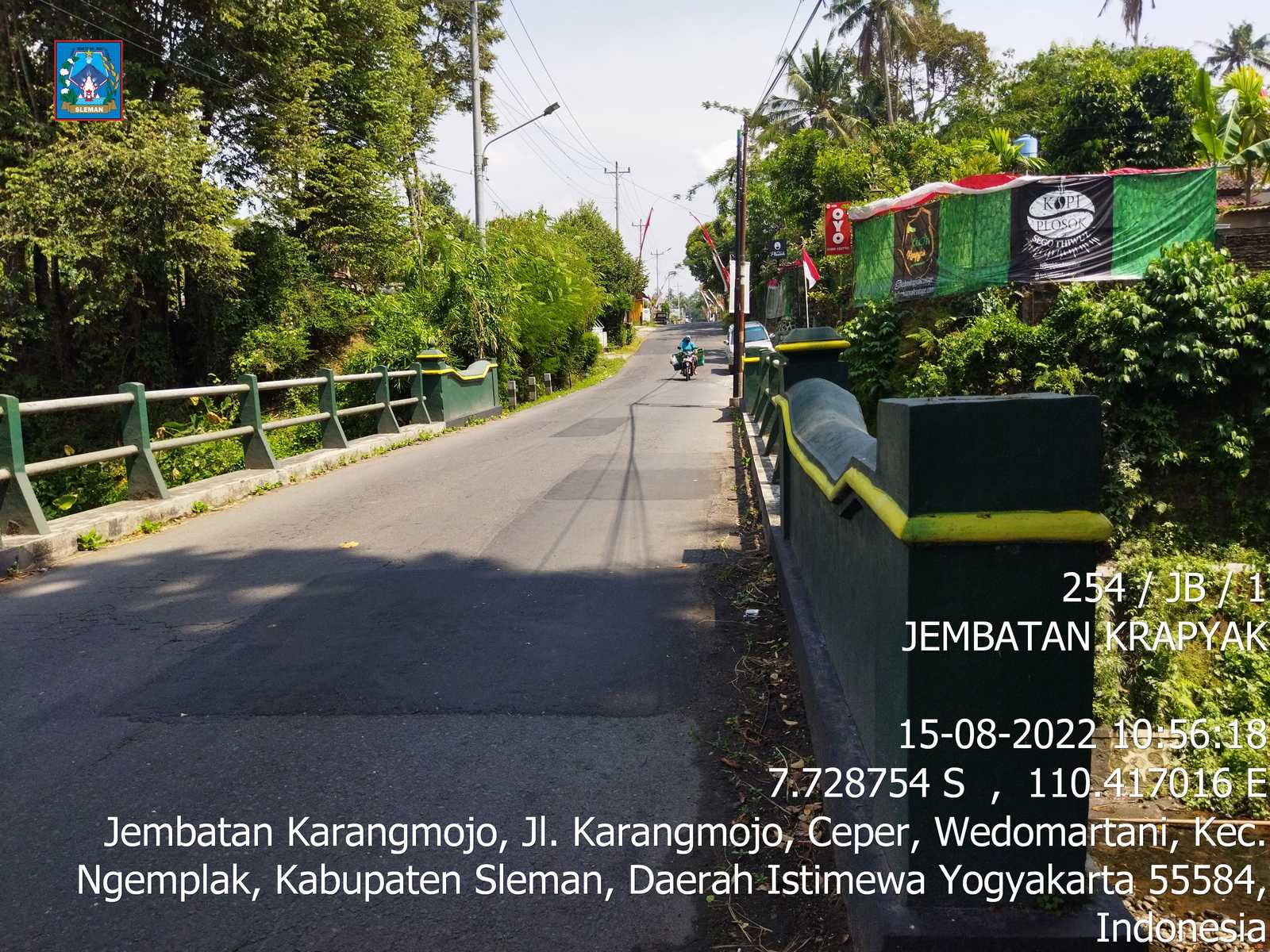

Lantai |
|||
| Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan |

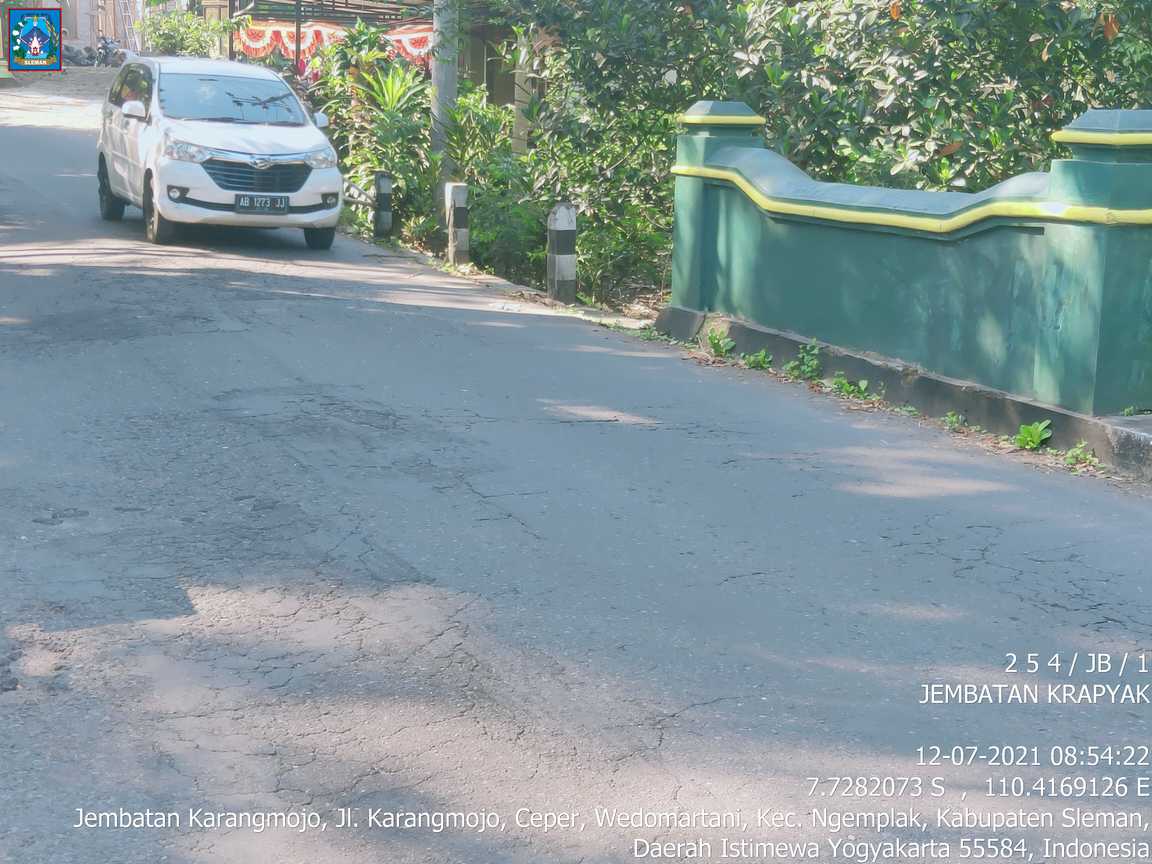

| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 3 | 3 | 1 |

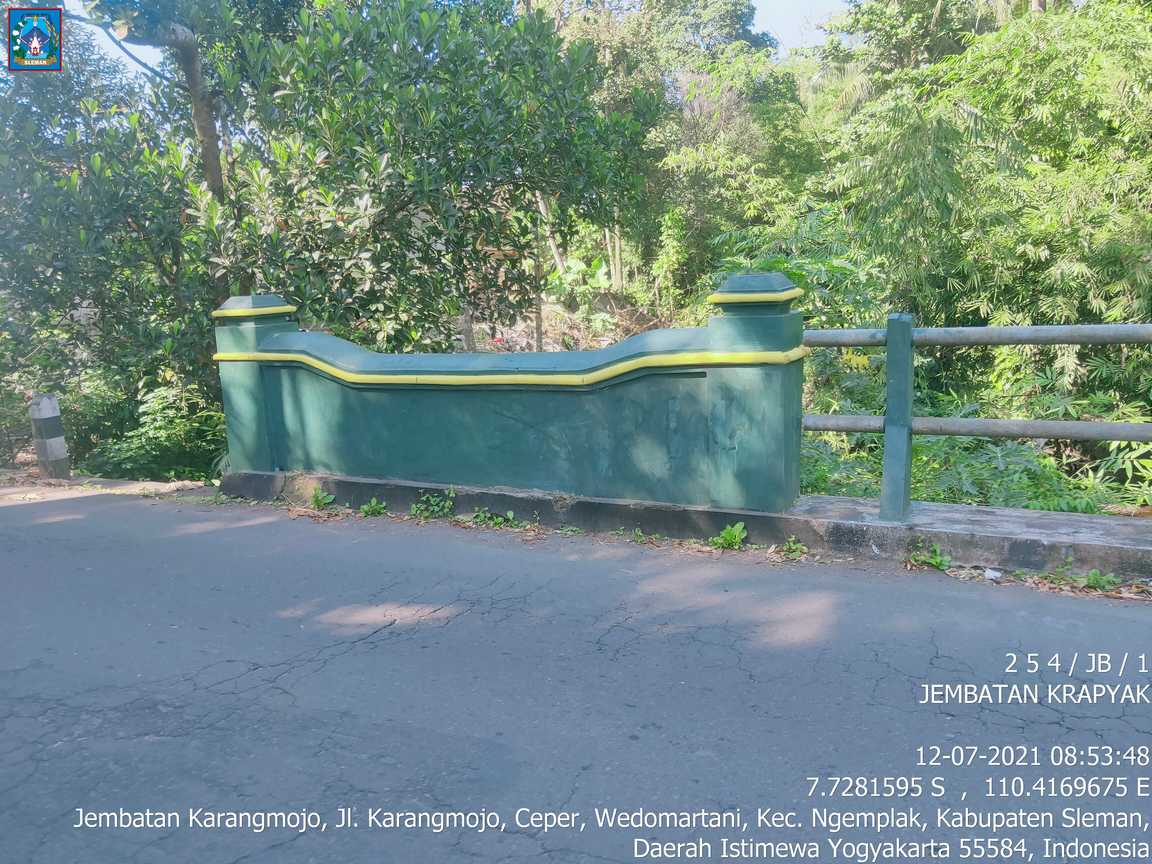

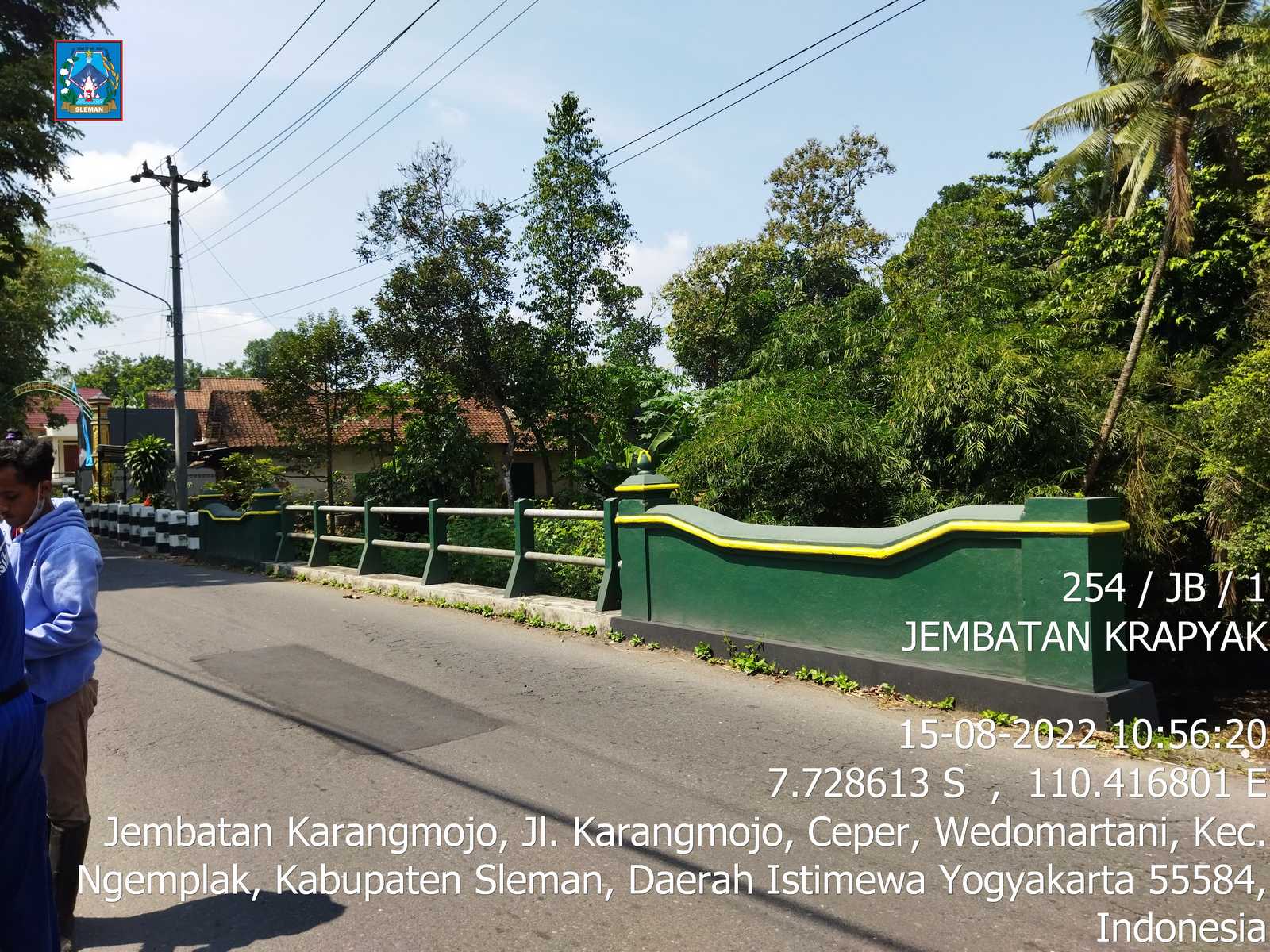

Sandaran |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
| Kondisi | 1 | 1 | 1 |
Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 2 | 2 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 1 | 1 |
KONDISI |
|||
| Nilai Kondisi | 3 (Rusak Berat) | 3 (Rusak Berat) | 2 (Rusak Sedang) |

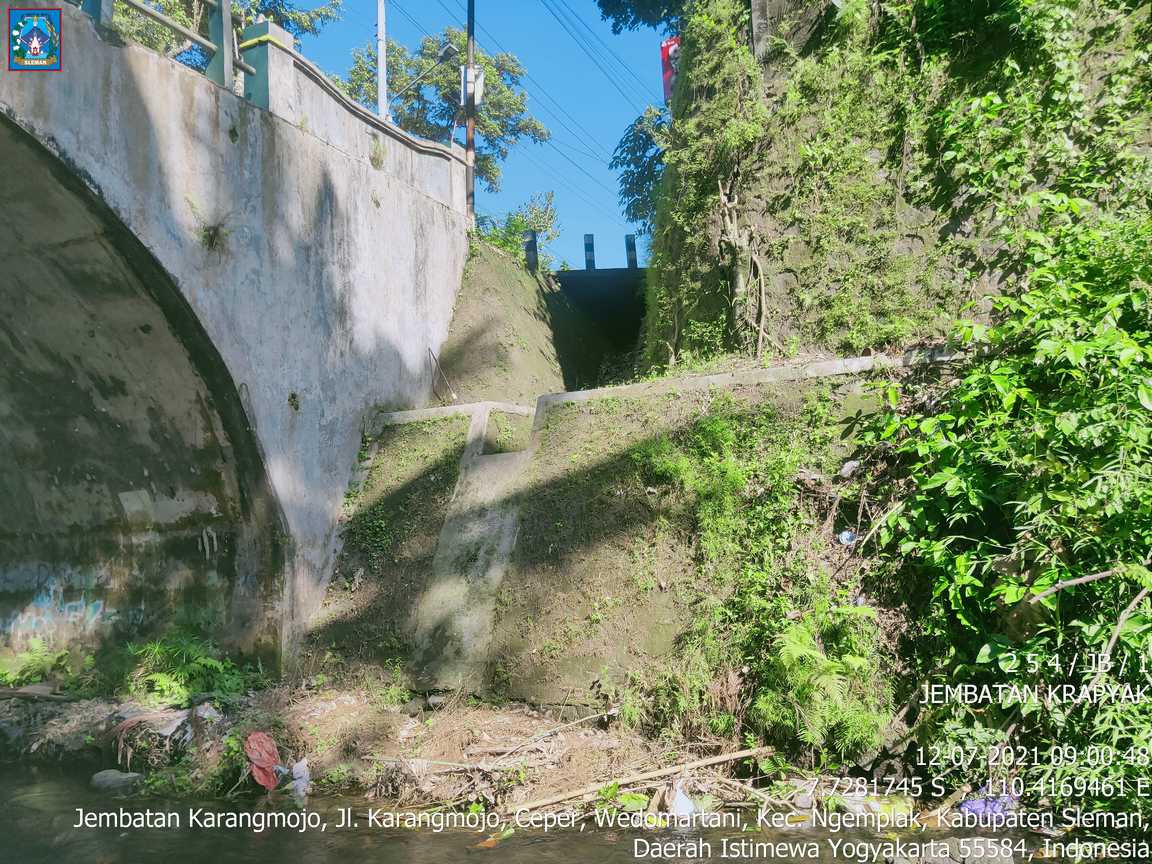

| Kerusakan | DPT bangunan pengaman jembatan pecah/ hilang, scouring pada abutment jembatan,Lapis permukaan aspal retak | Penurunan mutu/retak pada bangunan plat lengkung dan diding tegak pelengkung,Permukaan aspal tidak rata | retak pada selimut beton pelengkung,penurunan nilai mutu pasangan batu pondasi |
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Pemeliharaan Berkala |
