| Nama Ruas Jalan | 63 - KEMASAN - GROGOLAN |
| No. Jembatan | KB.34.0004.0063.001 |

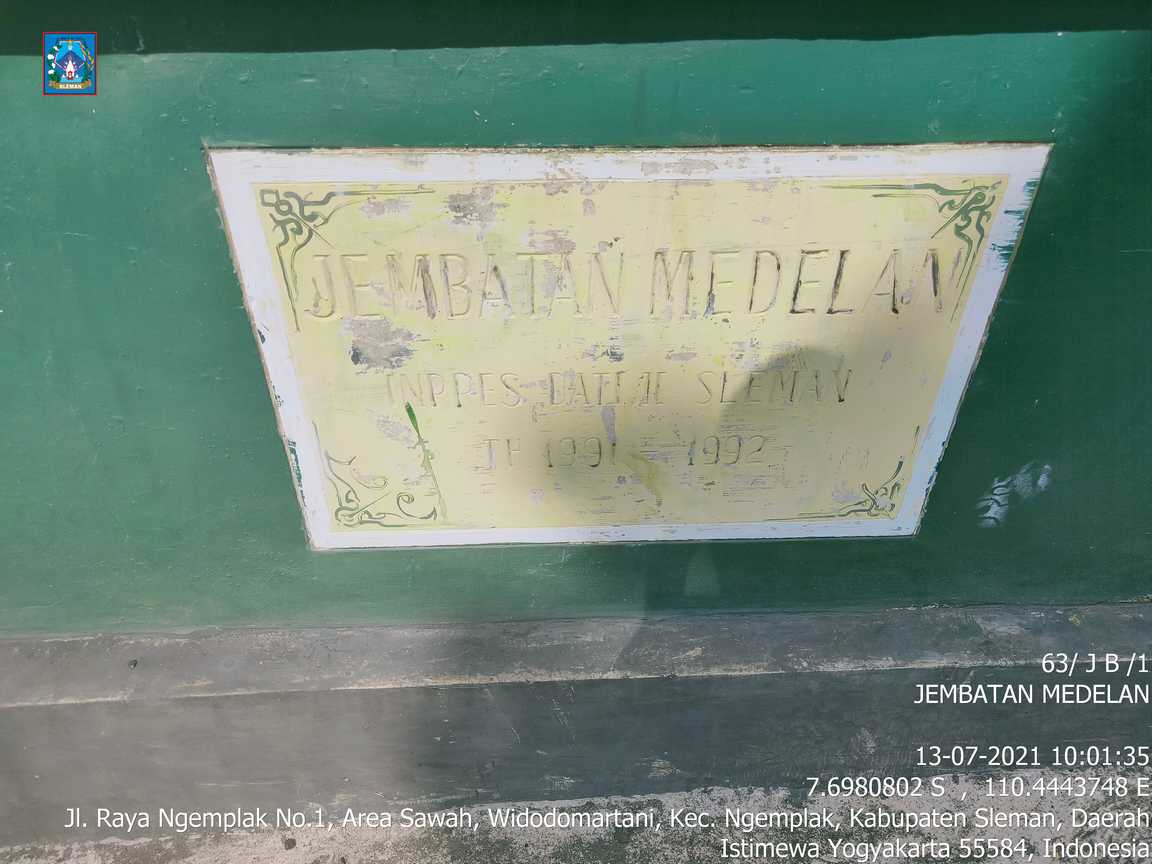

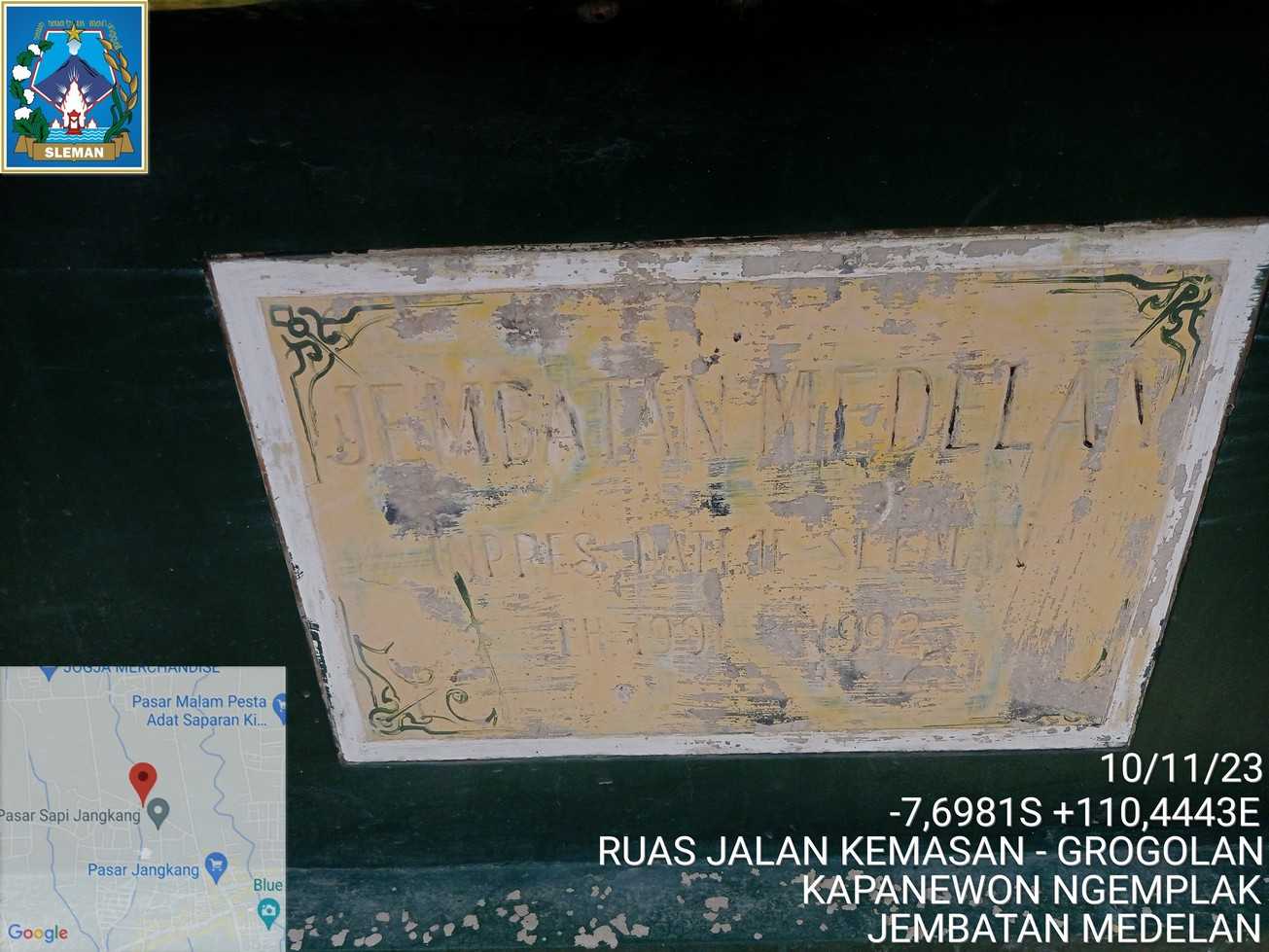

| Nama Jembatan | MEDELAN |
| Kapanewon | Ngemplak |
| kmpost | |
| Koordinat | -7.698062, 110.444197 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 10.7 m | 10.7 m | 10.7 m |
| Lebar | 8 m | 8 m | 8 m |
| Bentang | 1 | 1 | 1 |

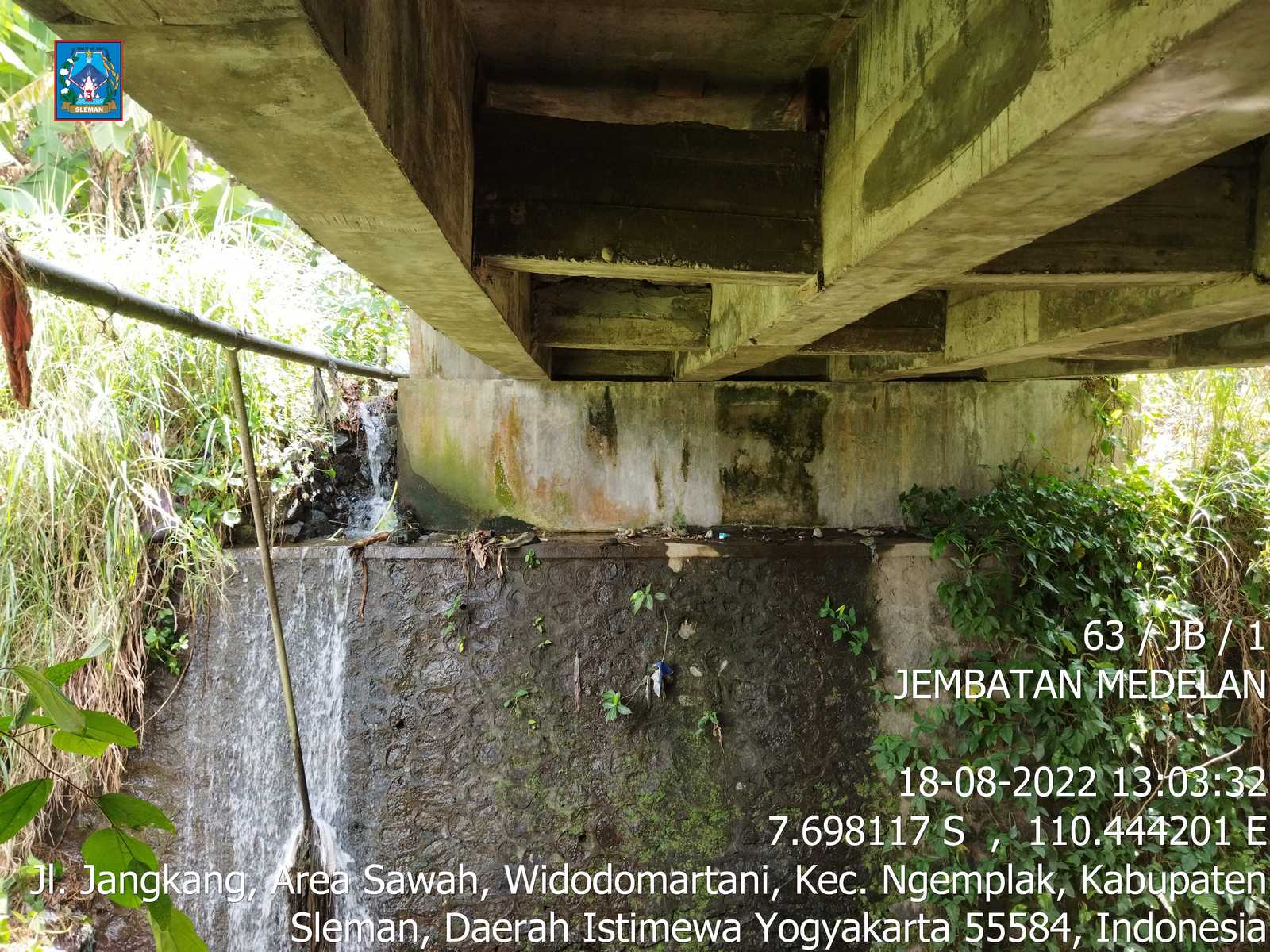

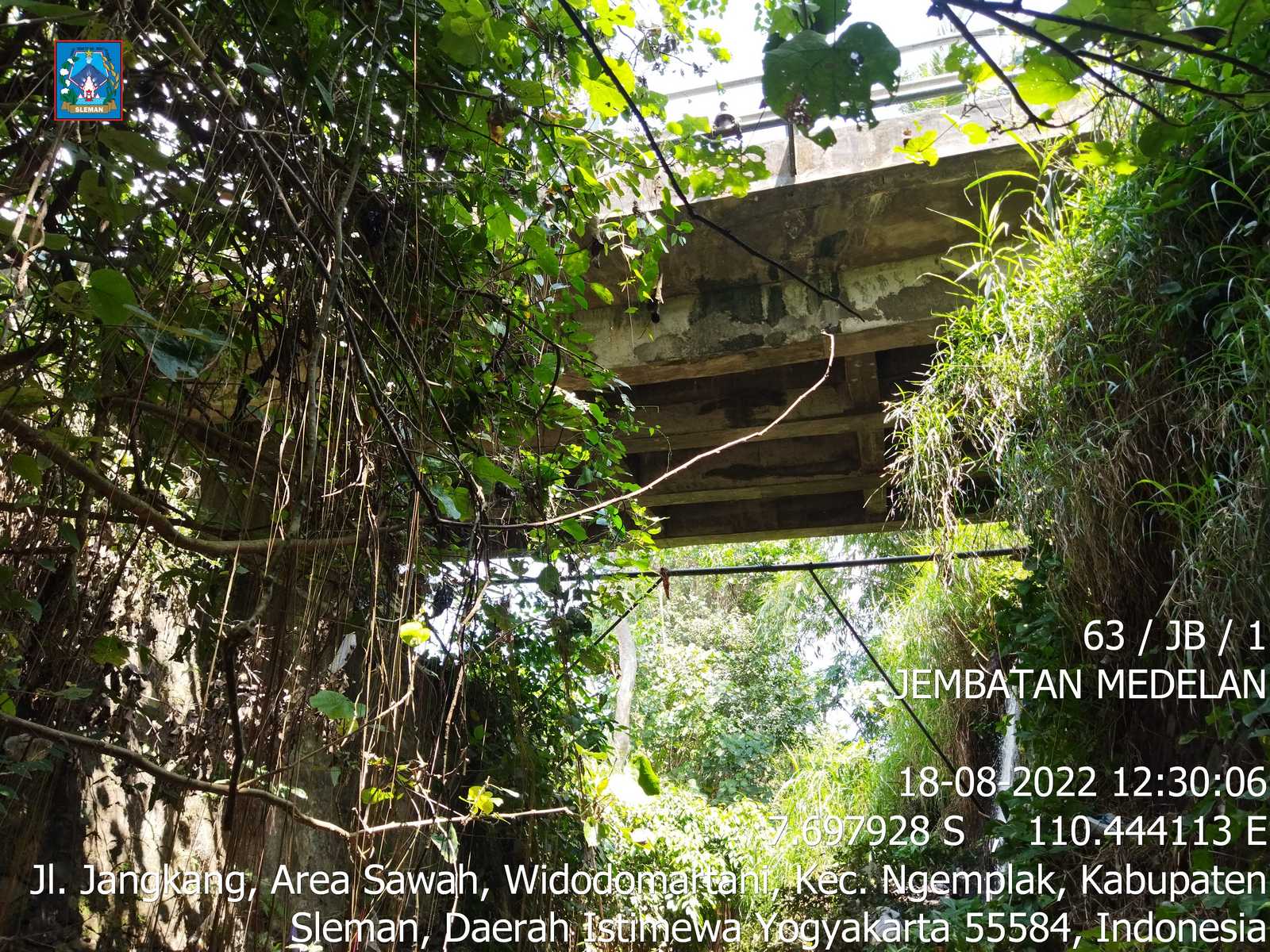

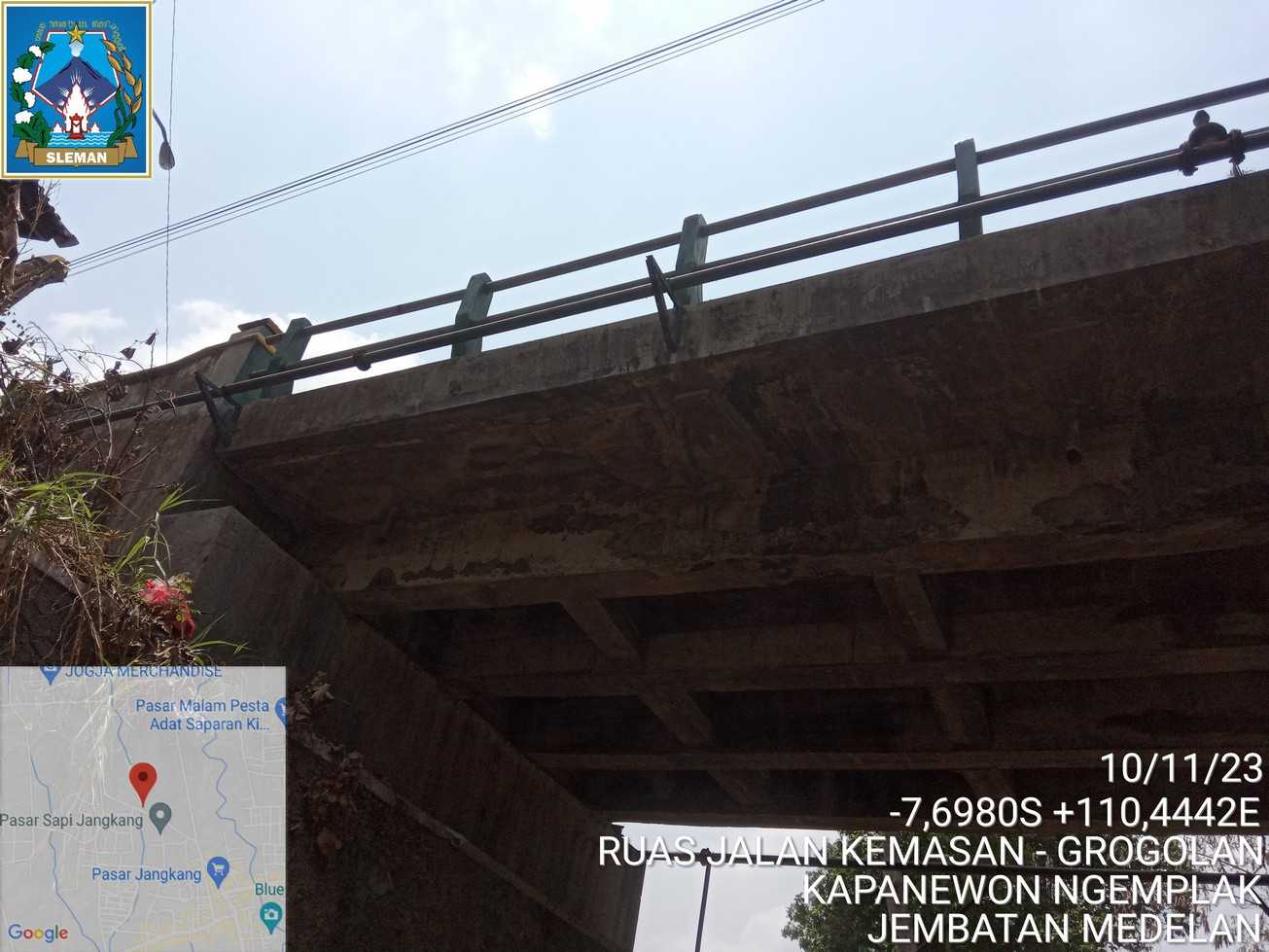

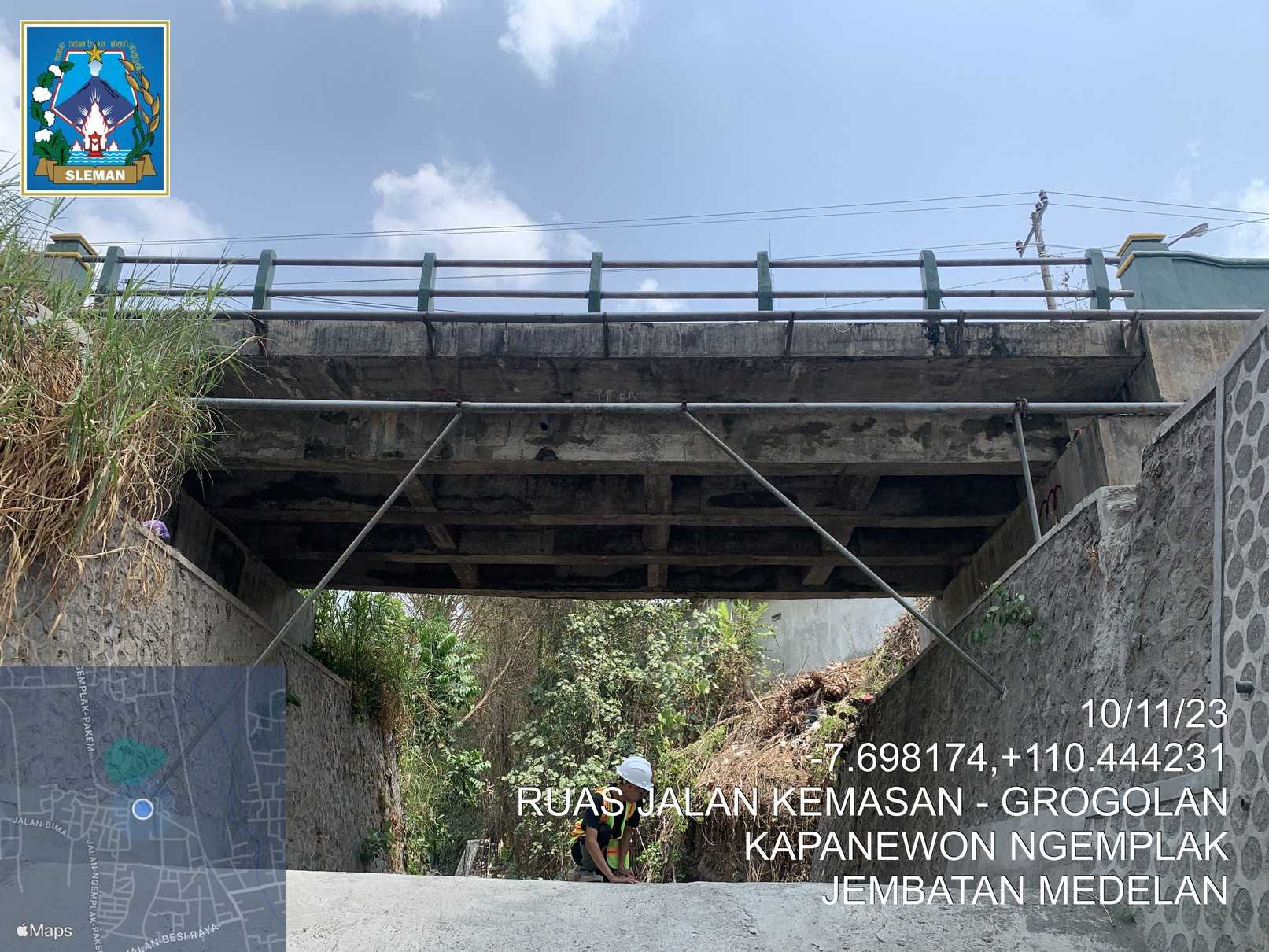

Struktur Bangunan Atas |
|||
| Tipe | Gelagar | Gelagar | Gelagar |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 1 | 2 | 2 |
Lantai |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 1 | 1 | 1 |

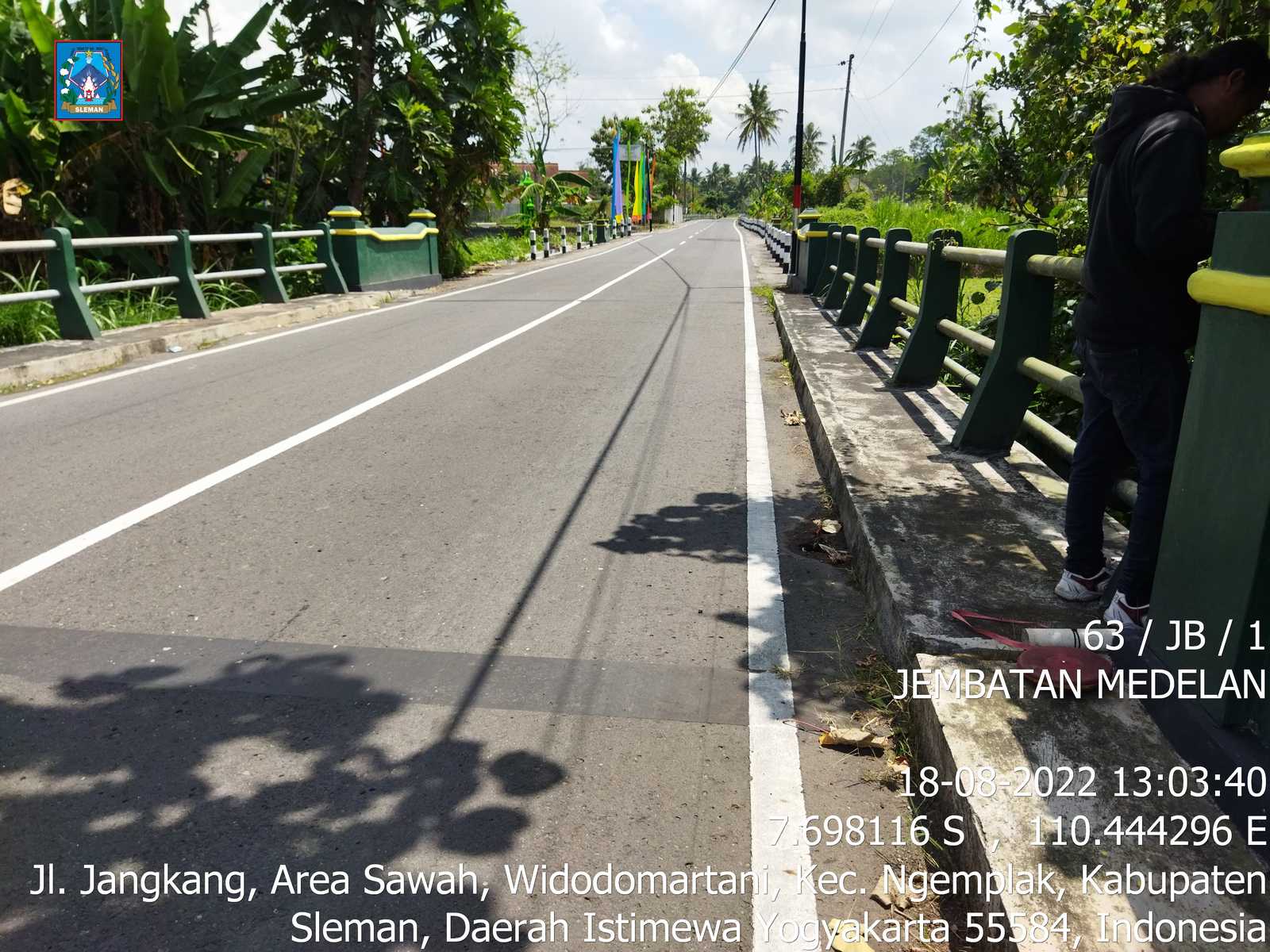

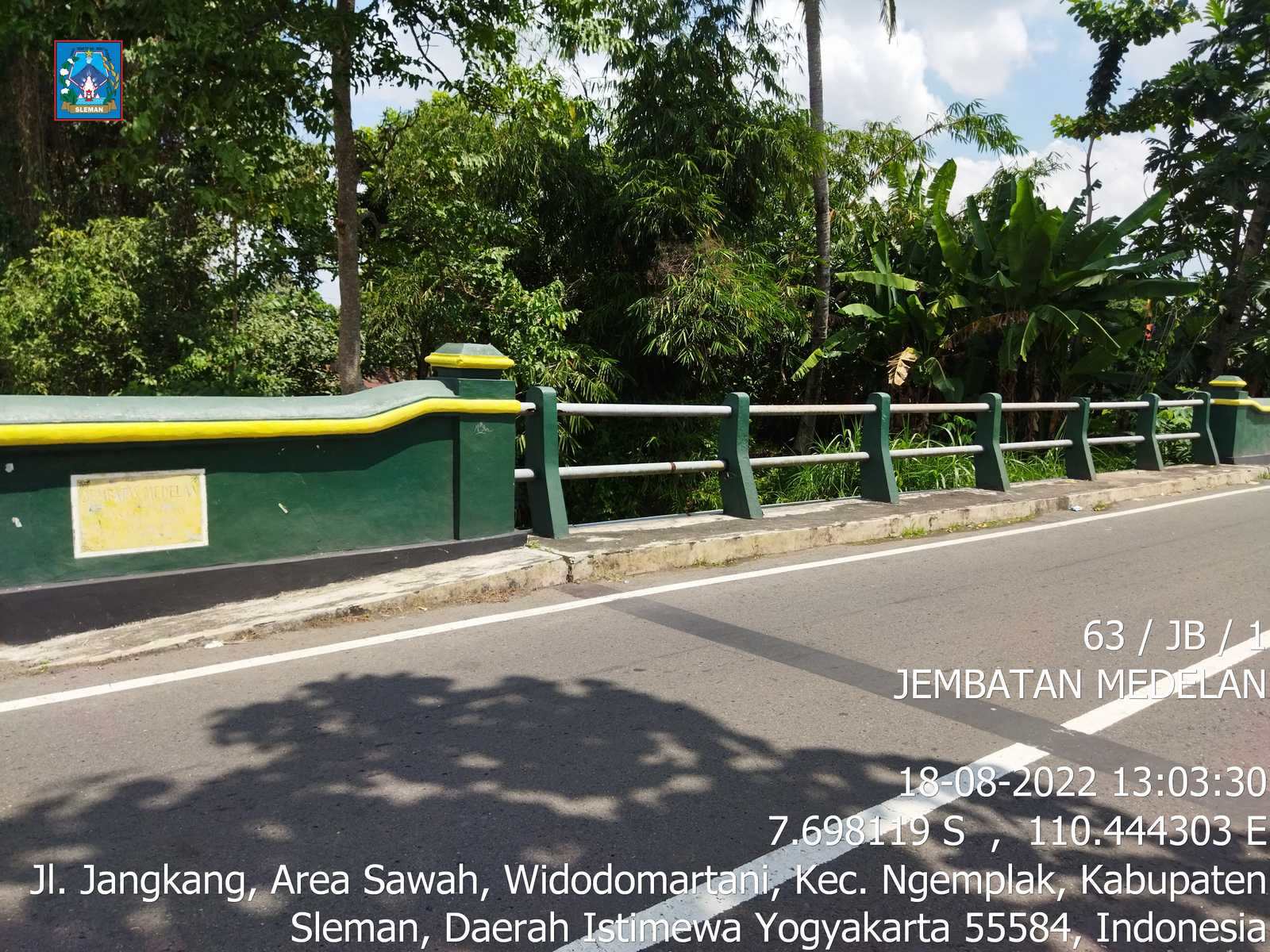

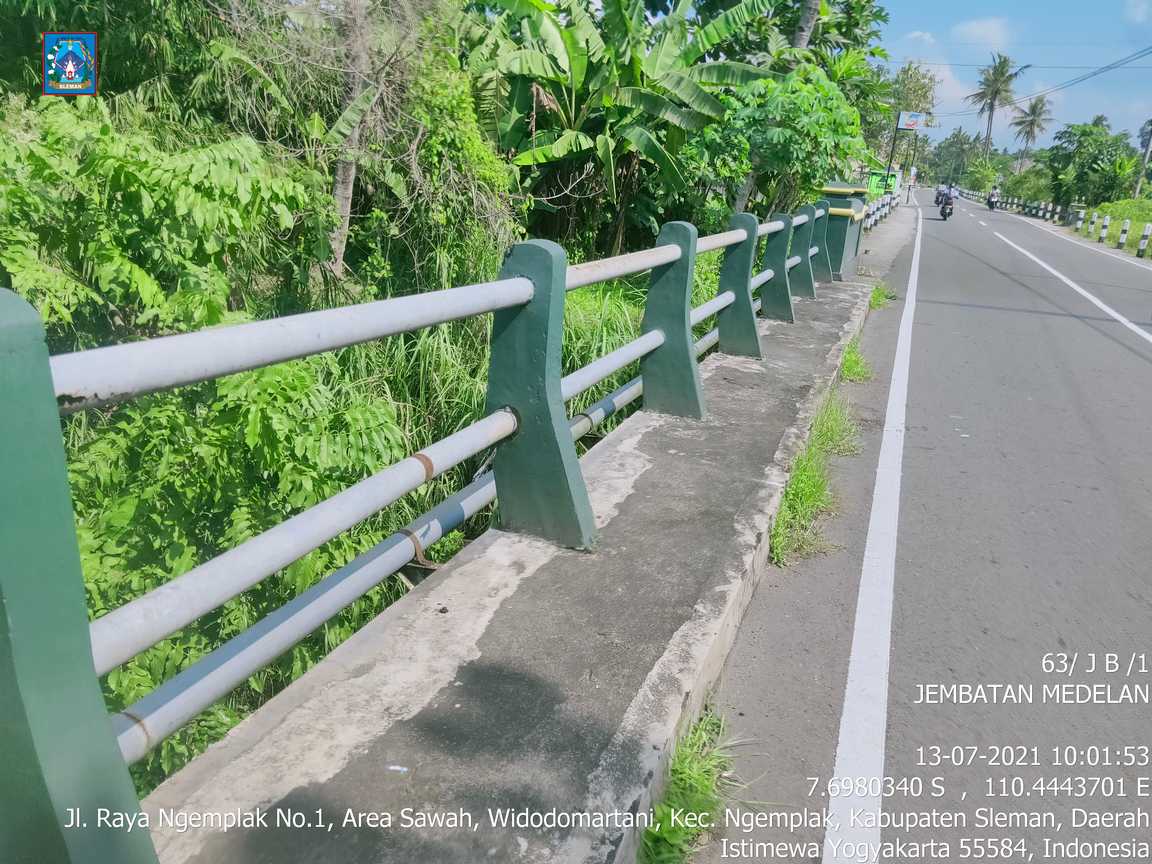

Sandaran |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
| Kondisi | 2 | 2 | 1 |

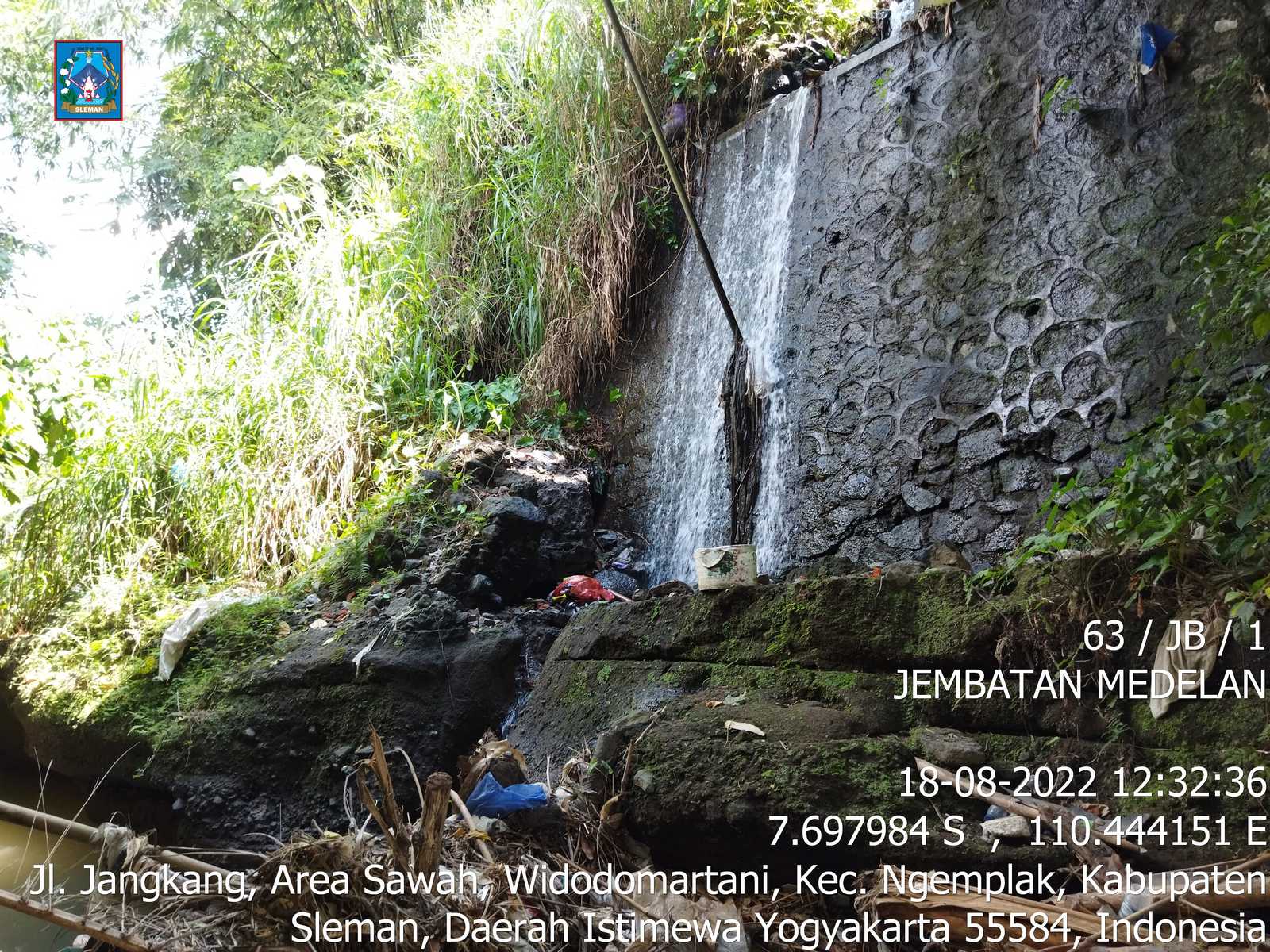

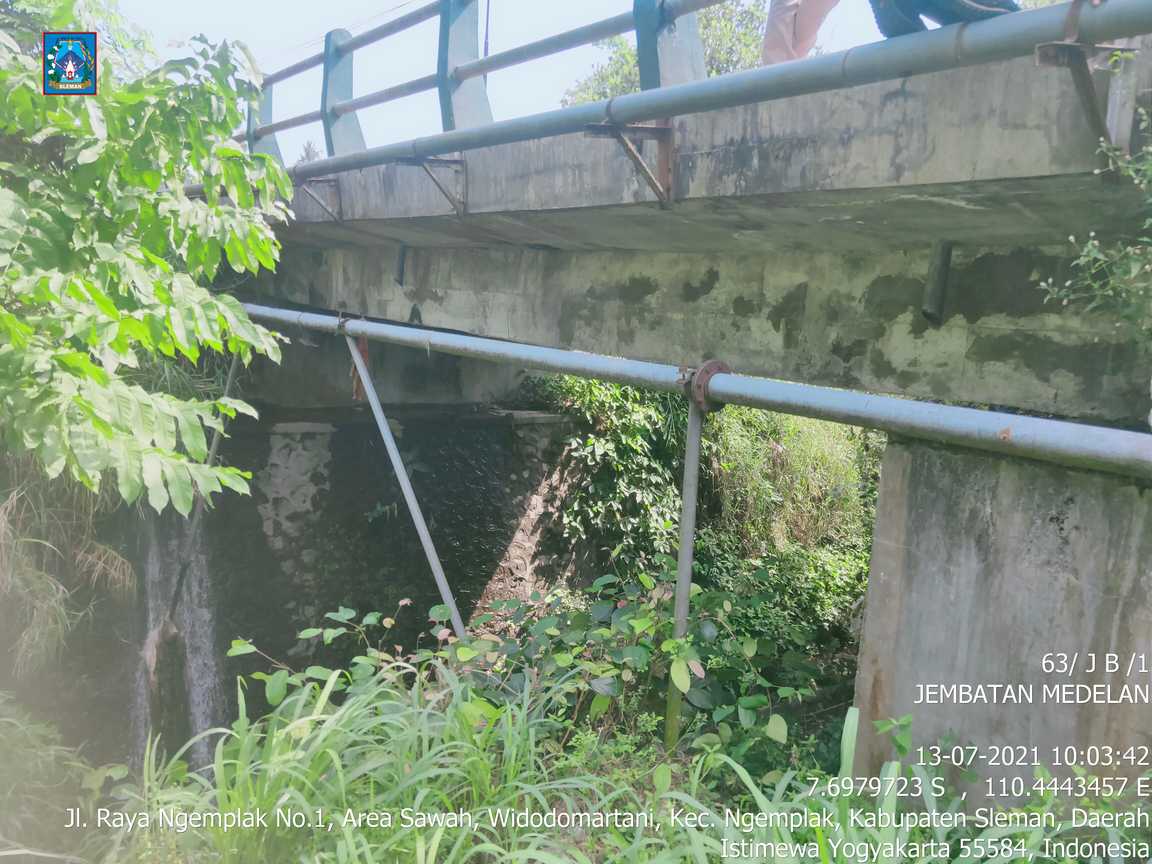

Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 2 | 2 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 1 | 1 | 1 |
KONDISI |
|||
| Nilai Kondisi | 2 (Rusak Sedang) | 2 (Rusak Sedang) | 2 (Rusak Sedang) |

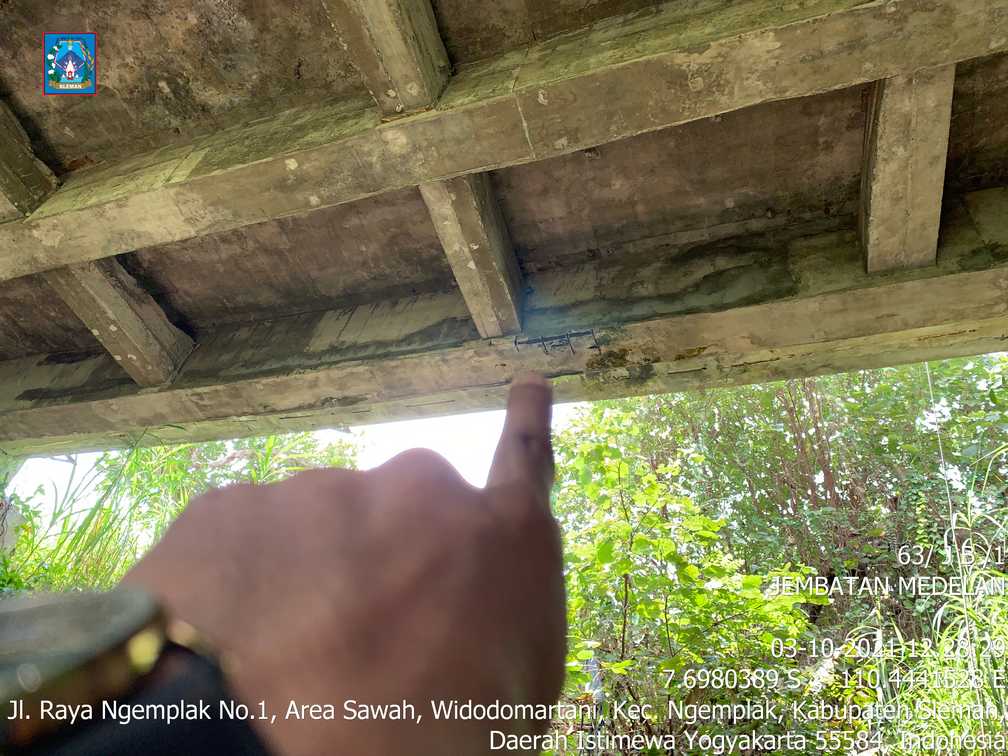

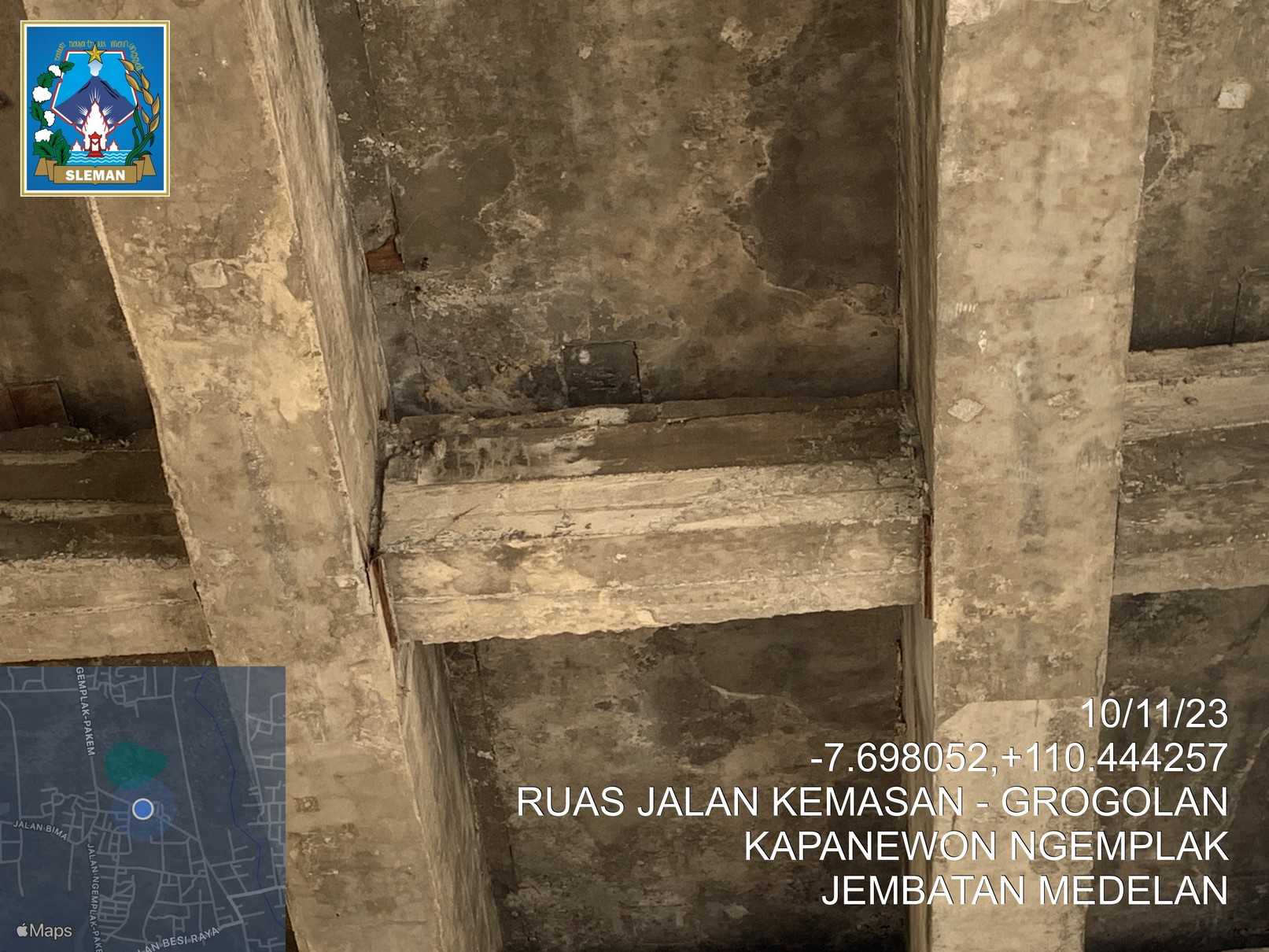

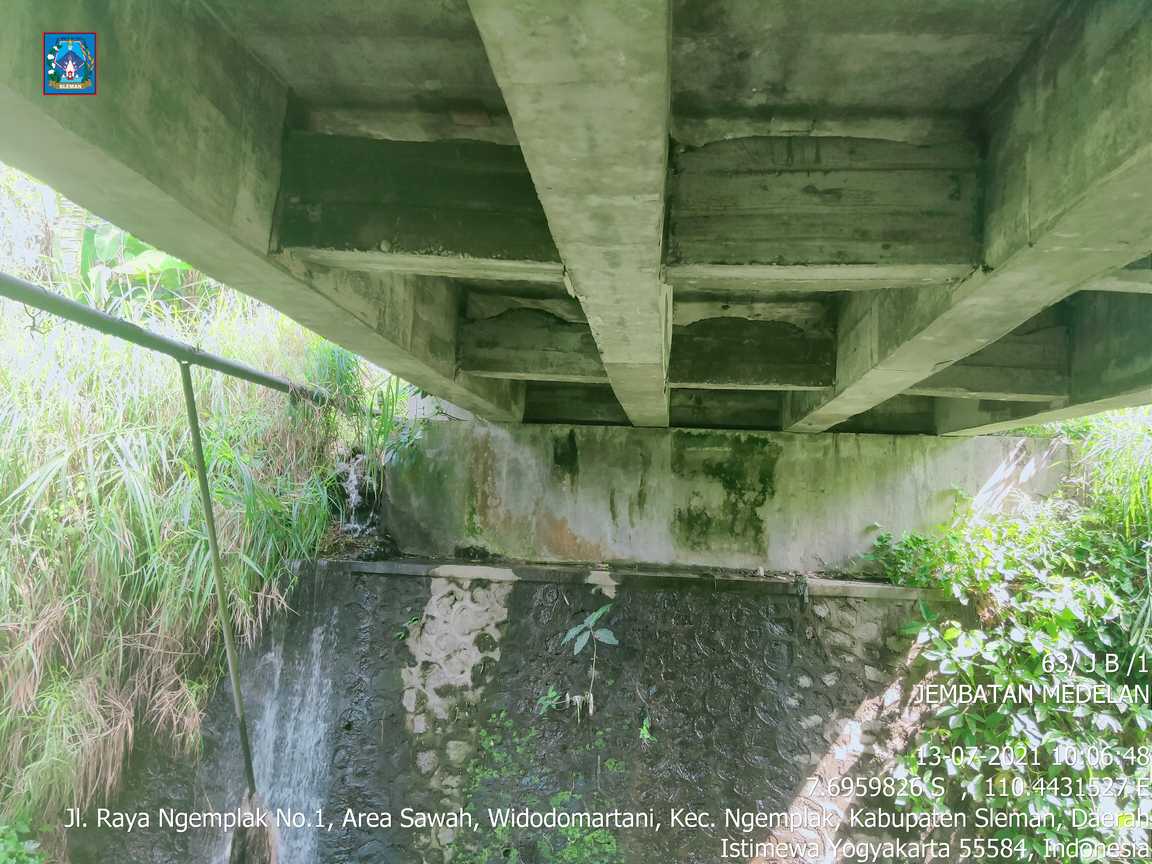

| Kerusakan | Tulangan balok berkarat,Penurunan mutu pasangan batu (abutment) | Baja tulangan plat terlihat dan berkarat,Penurunan mutu/pecah pada dinding pengaman abutment | retak pada balok gelagar ,keropos pada pelat selimut beton |
| Penanganan | Pemeliharaan Berkala | Pemeliharaan Berkala | Pemeliharaan Berkala |
