| Nama Ruas Jalan | 69 - BANJARHARJO - NGEMPLAK |
| No. Jembatan | KB.34.0004.0069.001 |

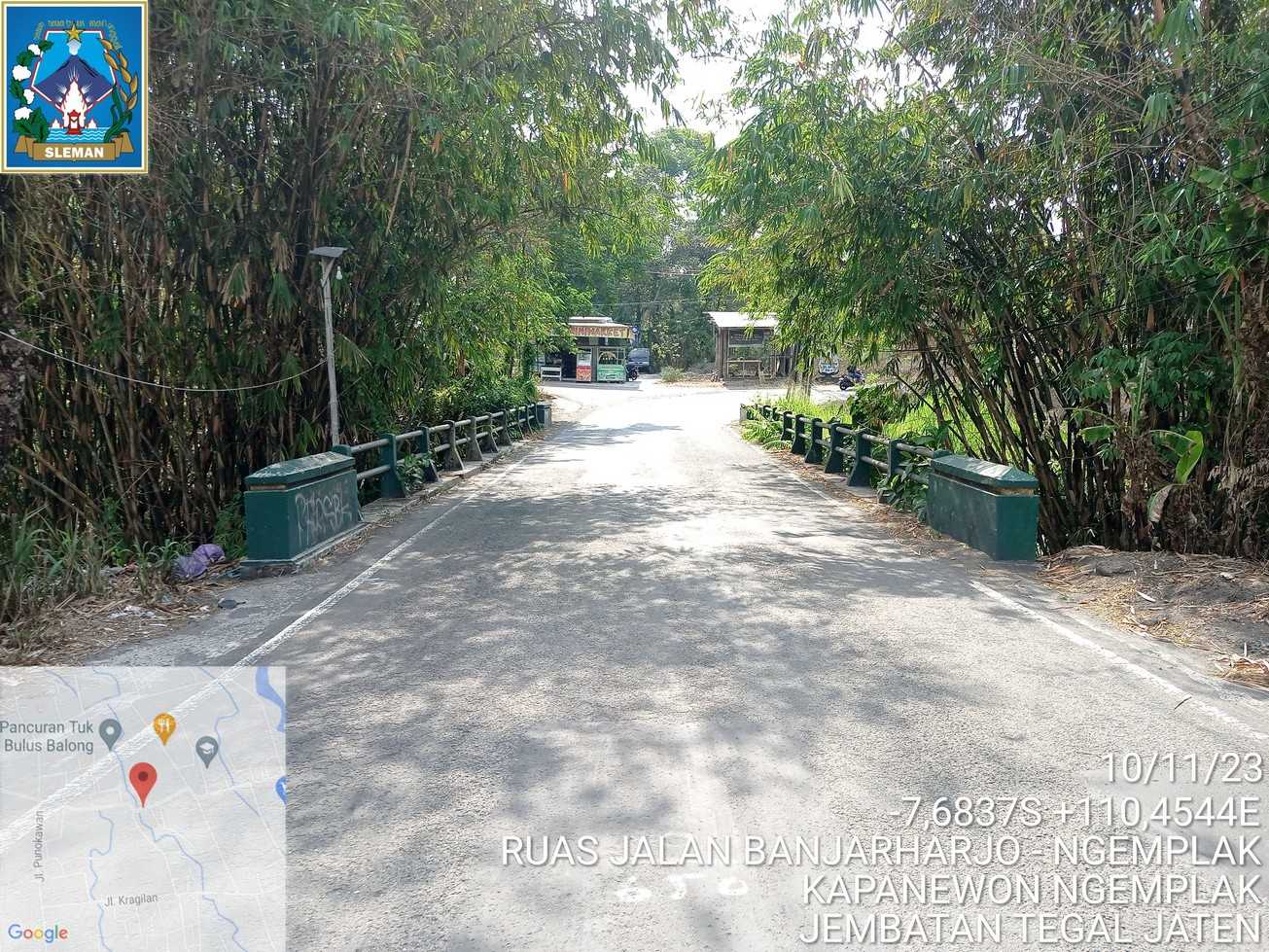

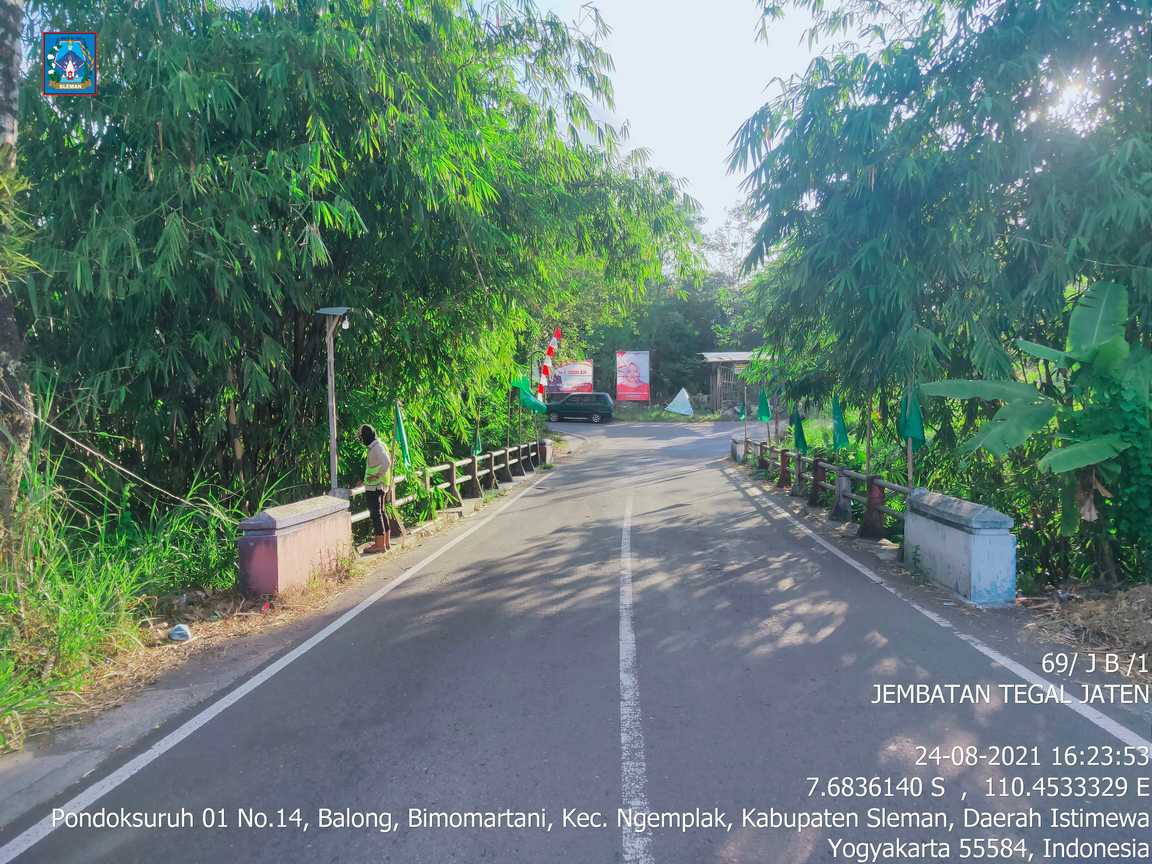

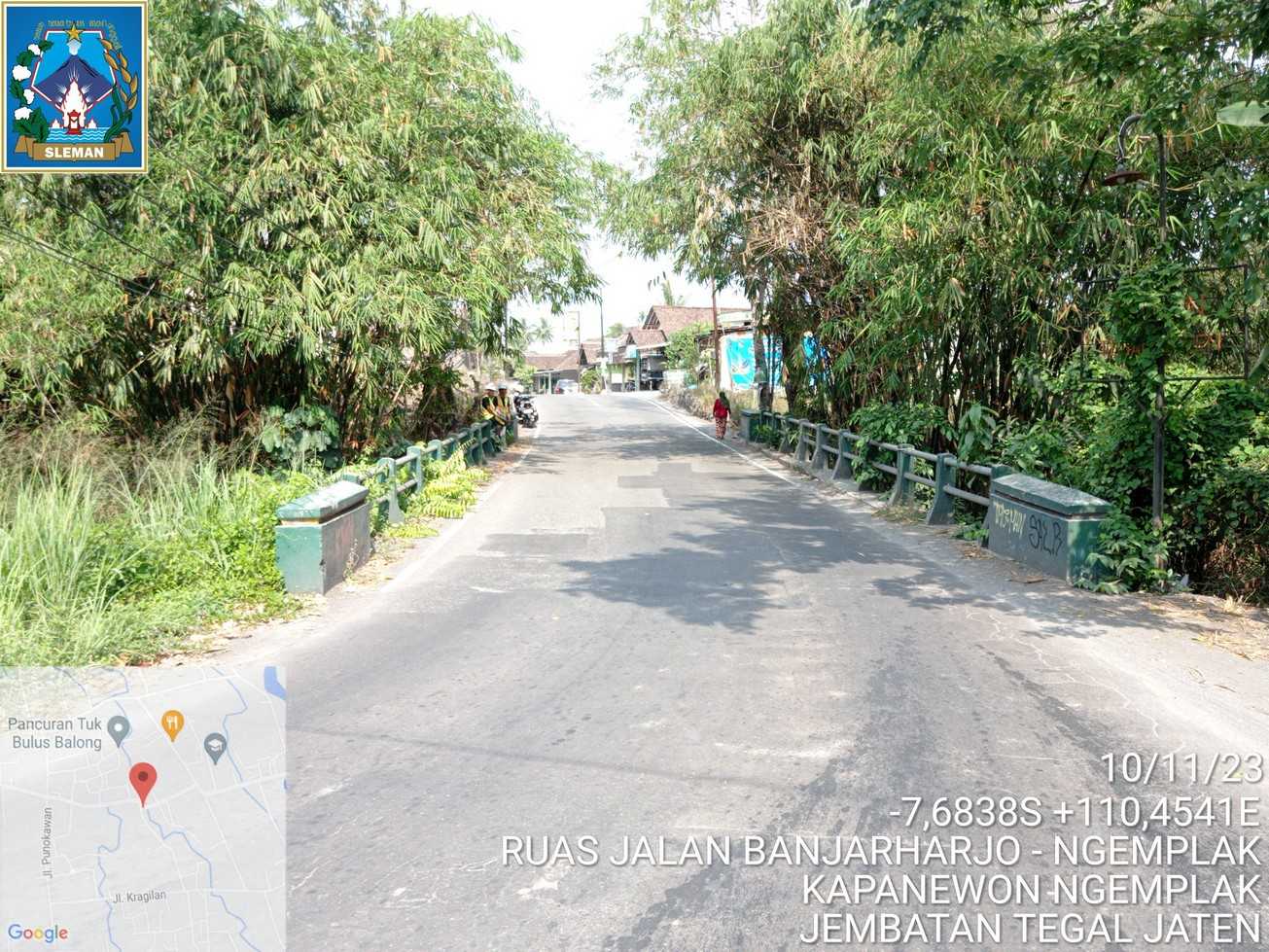

| Nama Jembatan | TEGAL JATEN |
| Kapanewon | Ngemplak |
| kmpost | |
| Koordinat | -7.683716, 110.454175 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 18.8 m | 18.8 m | 18.8 m |
| Lebar | 7.3 m | 7.3 m | 7.3 m |
| Bentang | 1 | 1 | 1 |

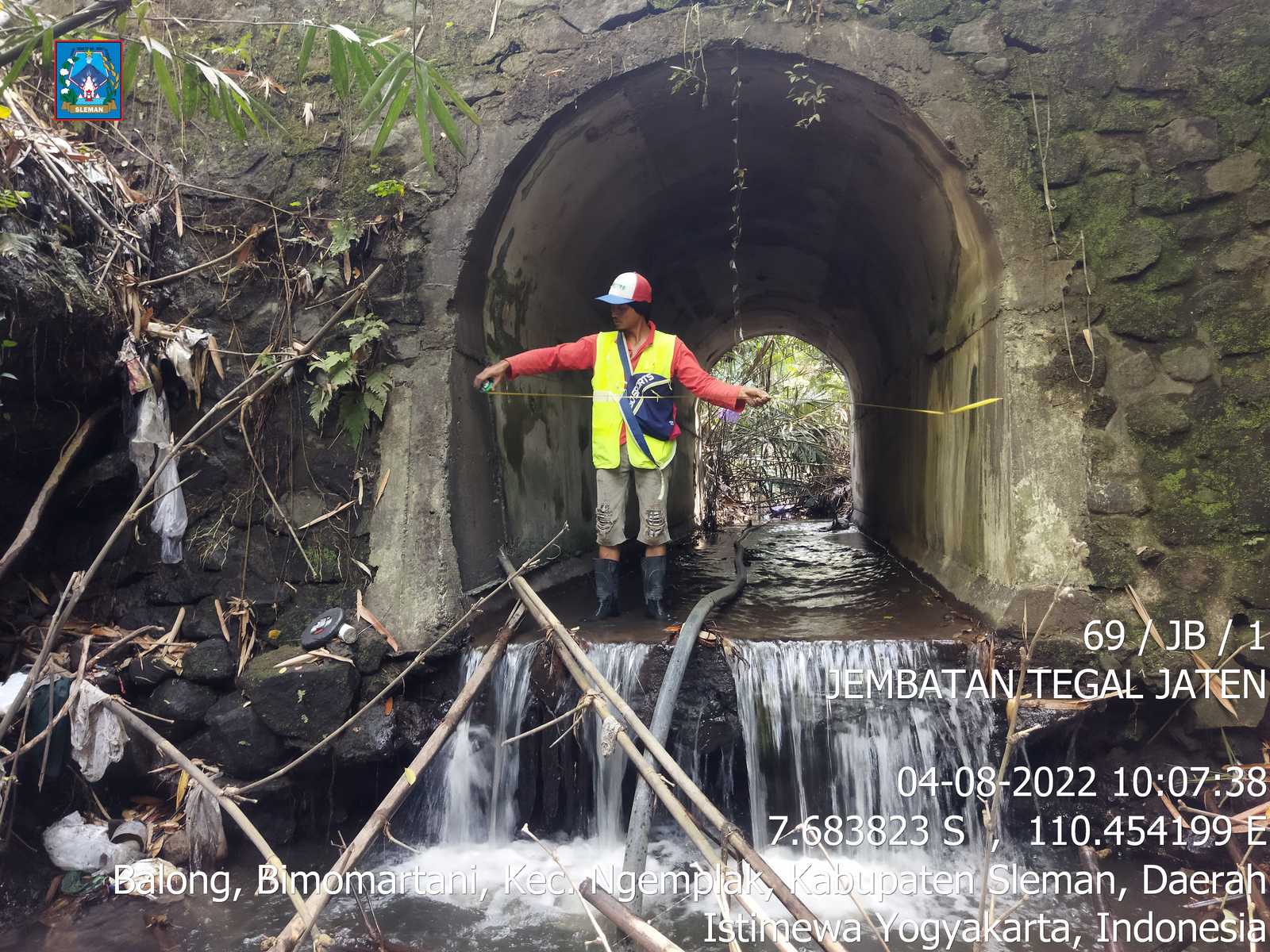

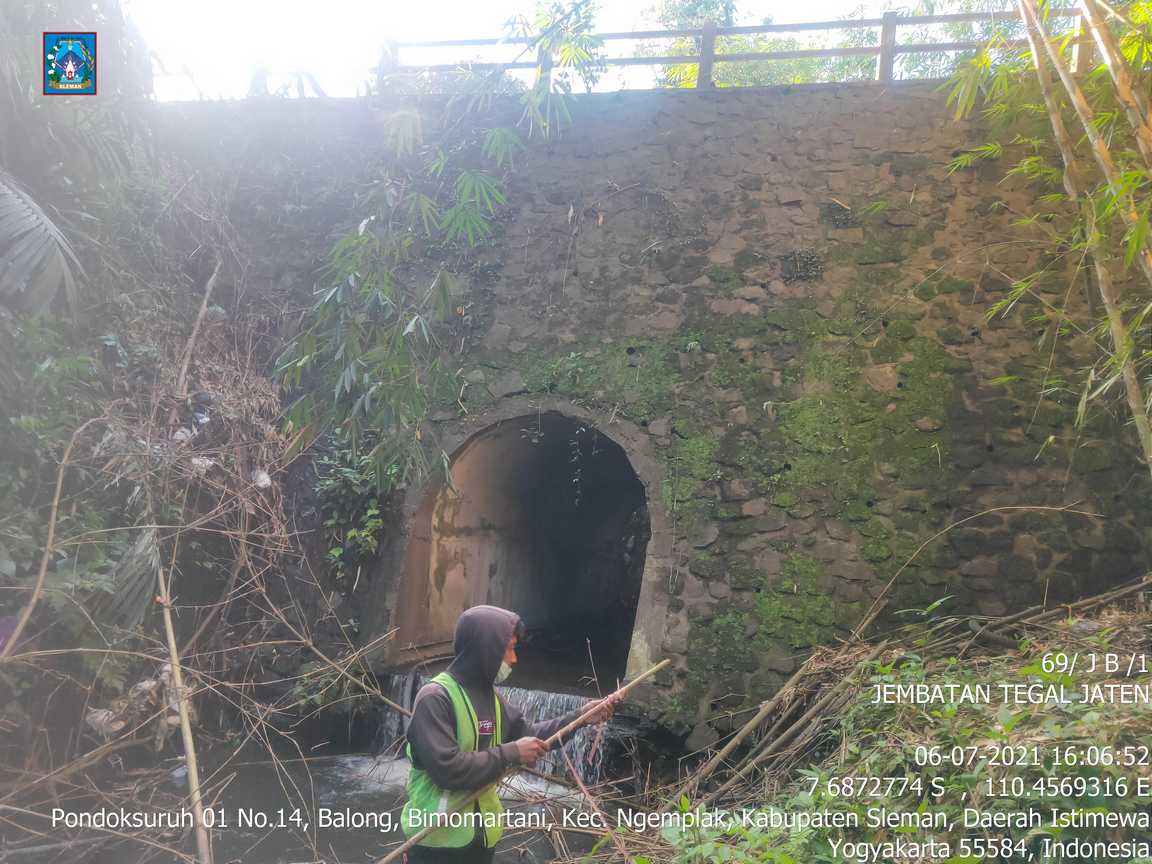

Struktur Bangunan Atas |
|||

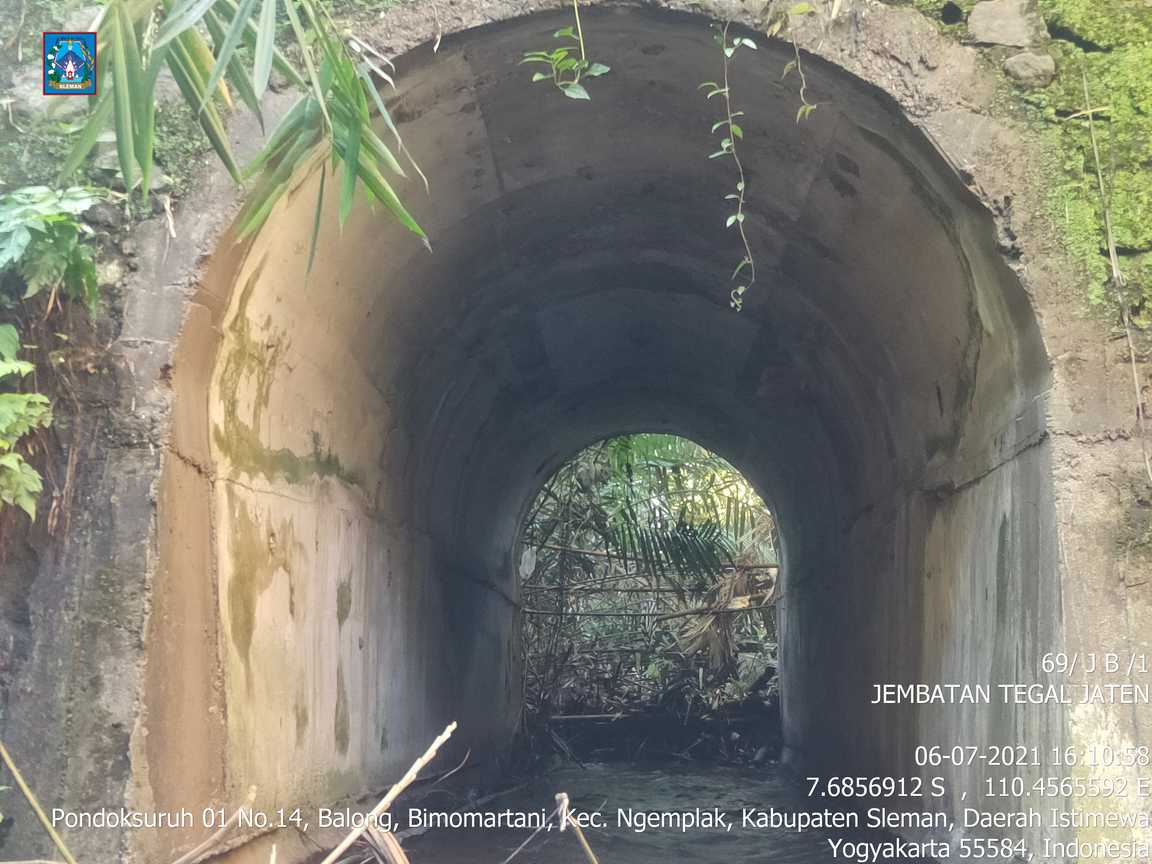

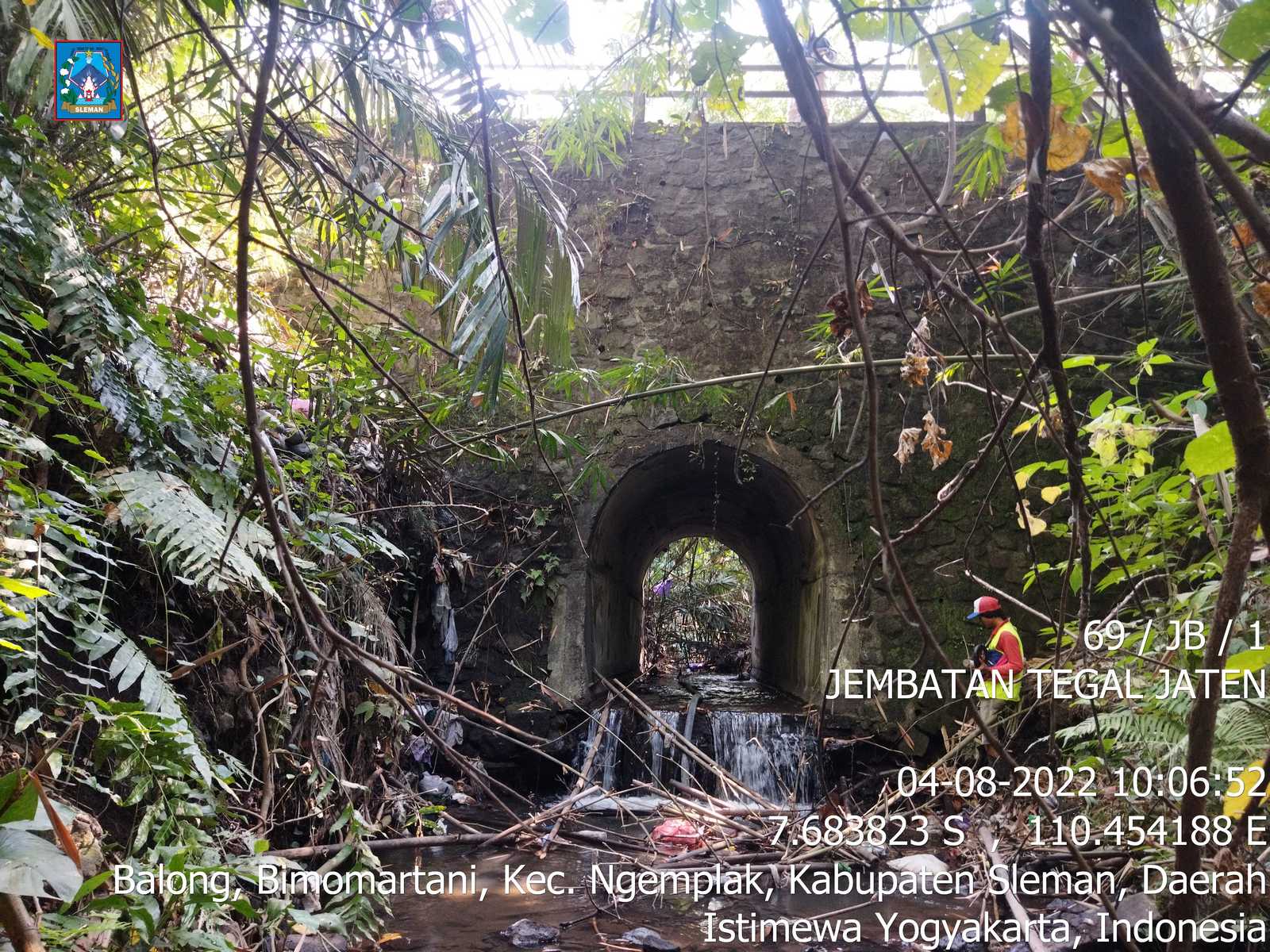

| Tipe | Pelengkung | Pelengkung | Pelengkung |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 2 | 2 | 2 |

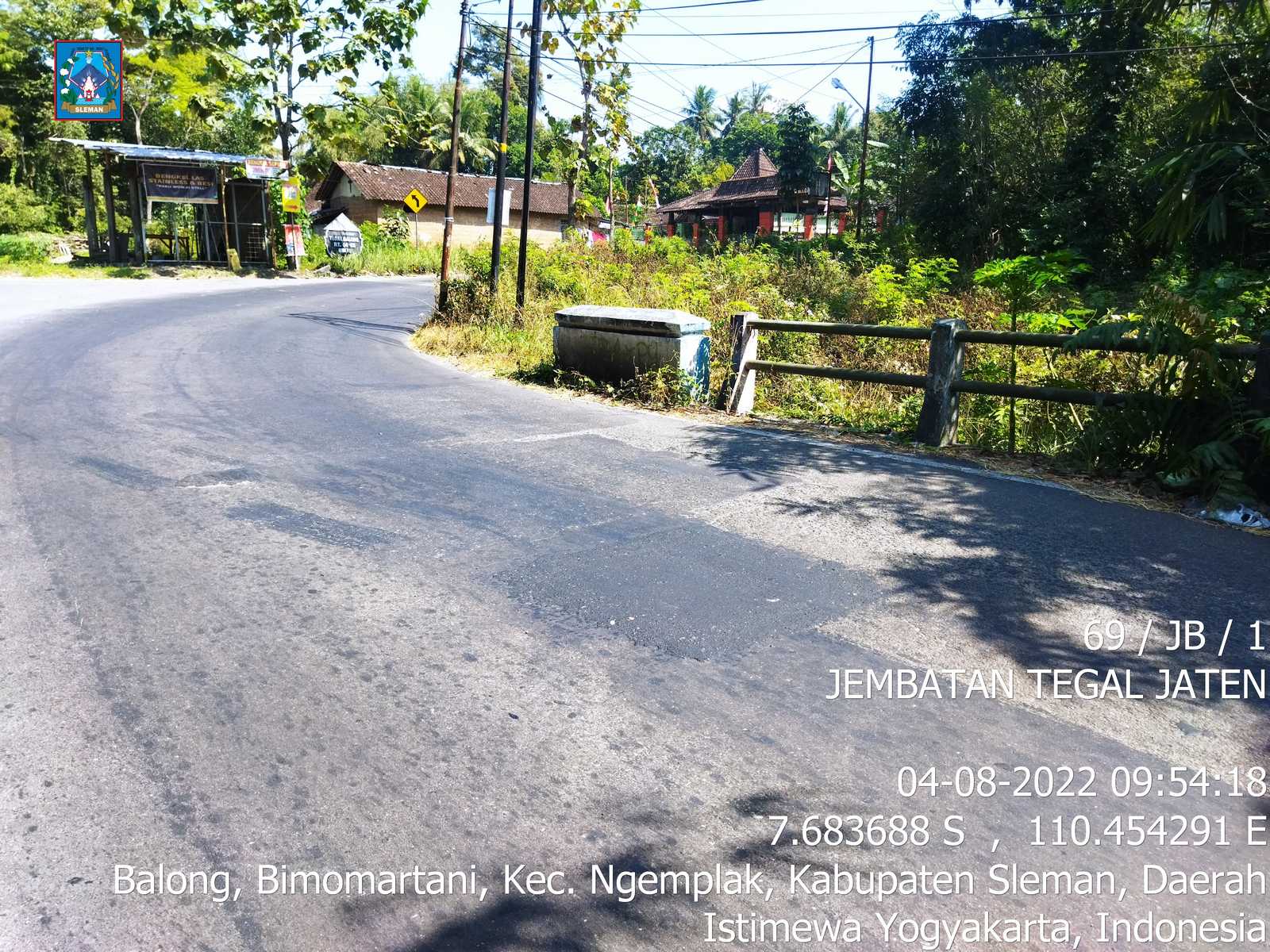

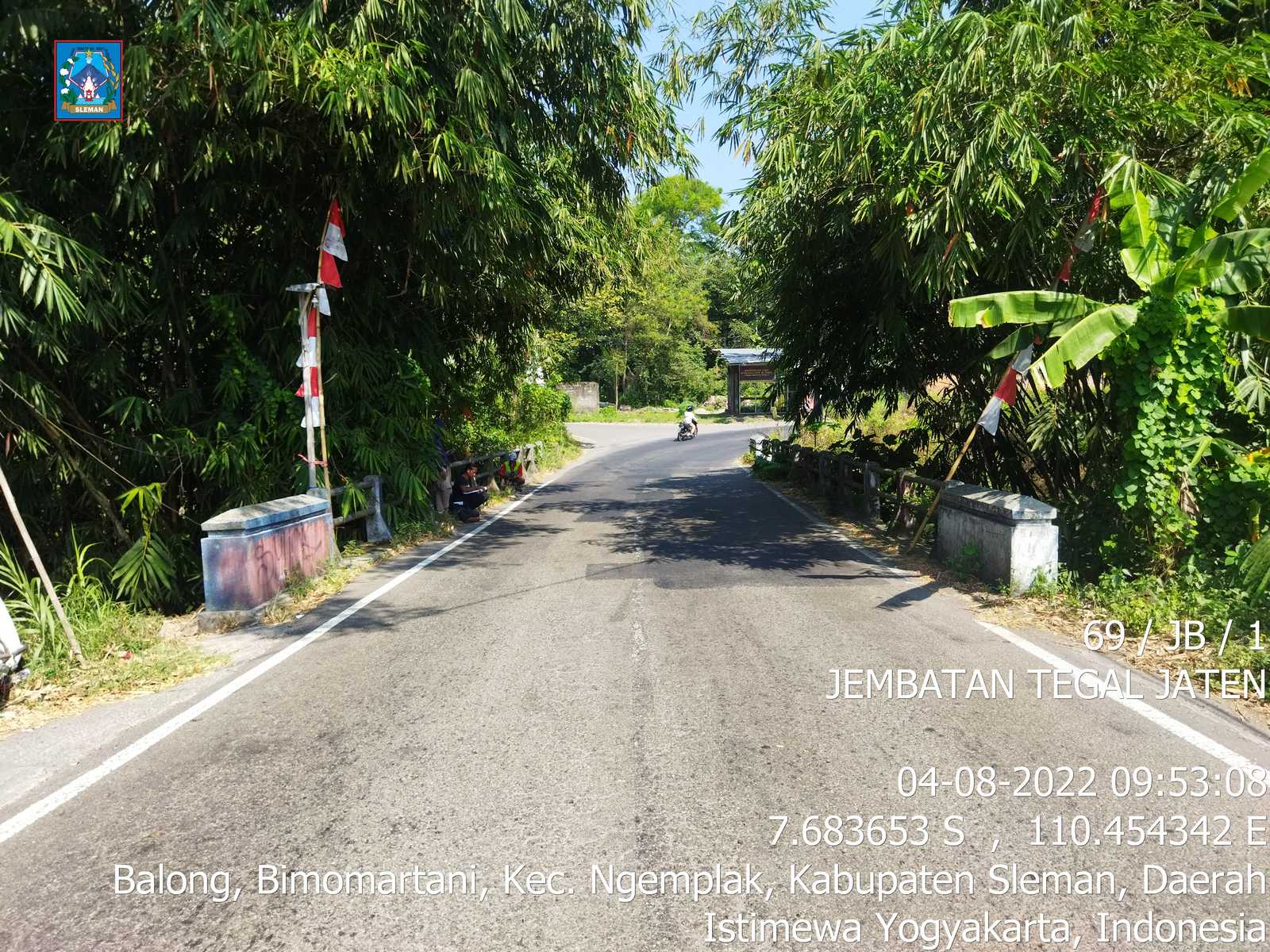

Lantai |
|||
| Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 2 | 2 | 2 |

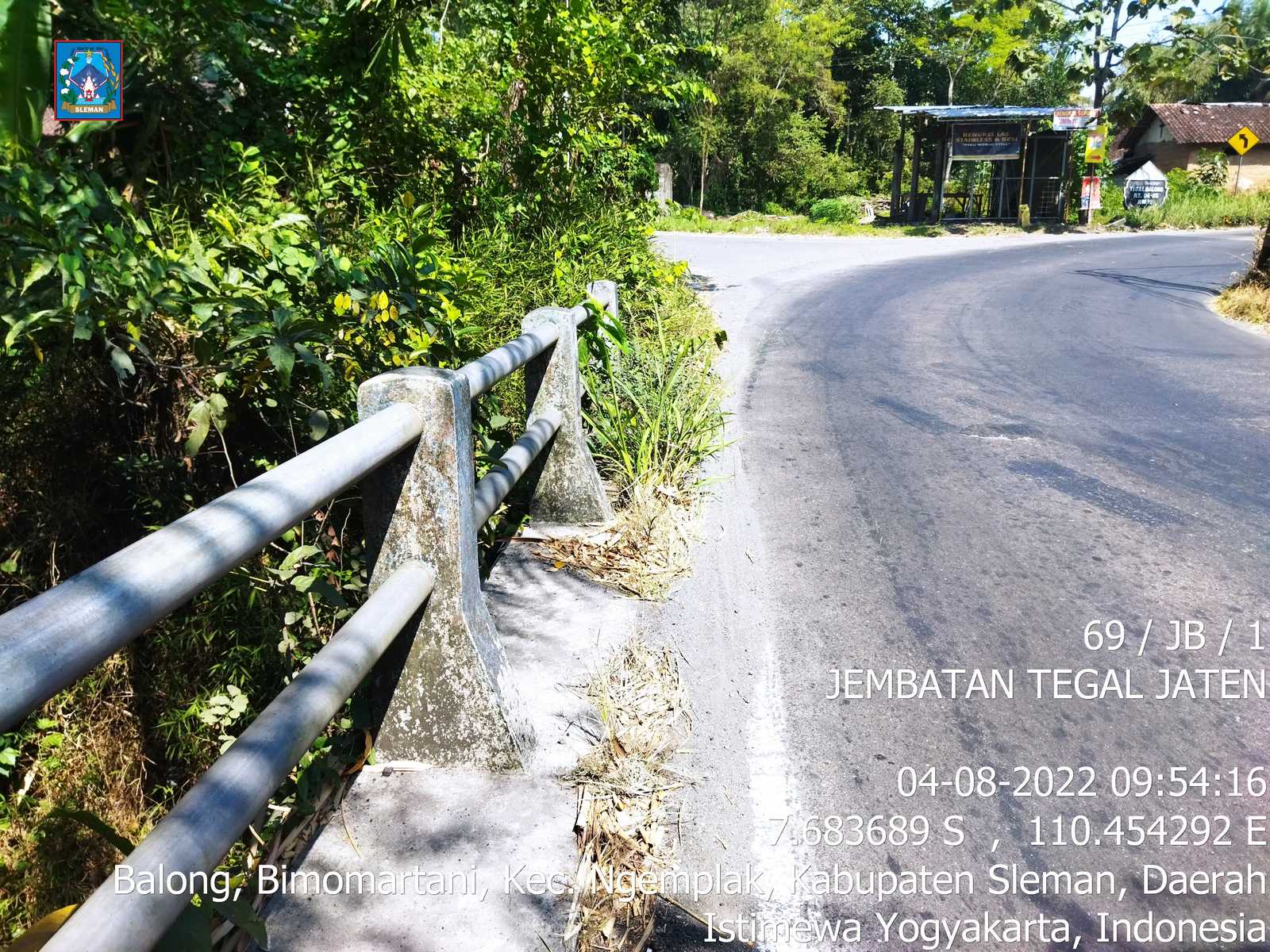

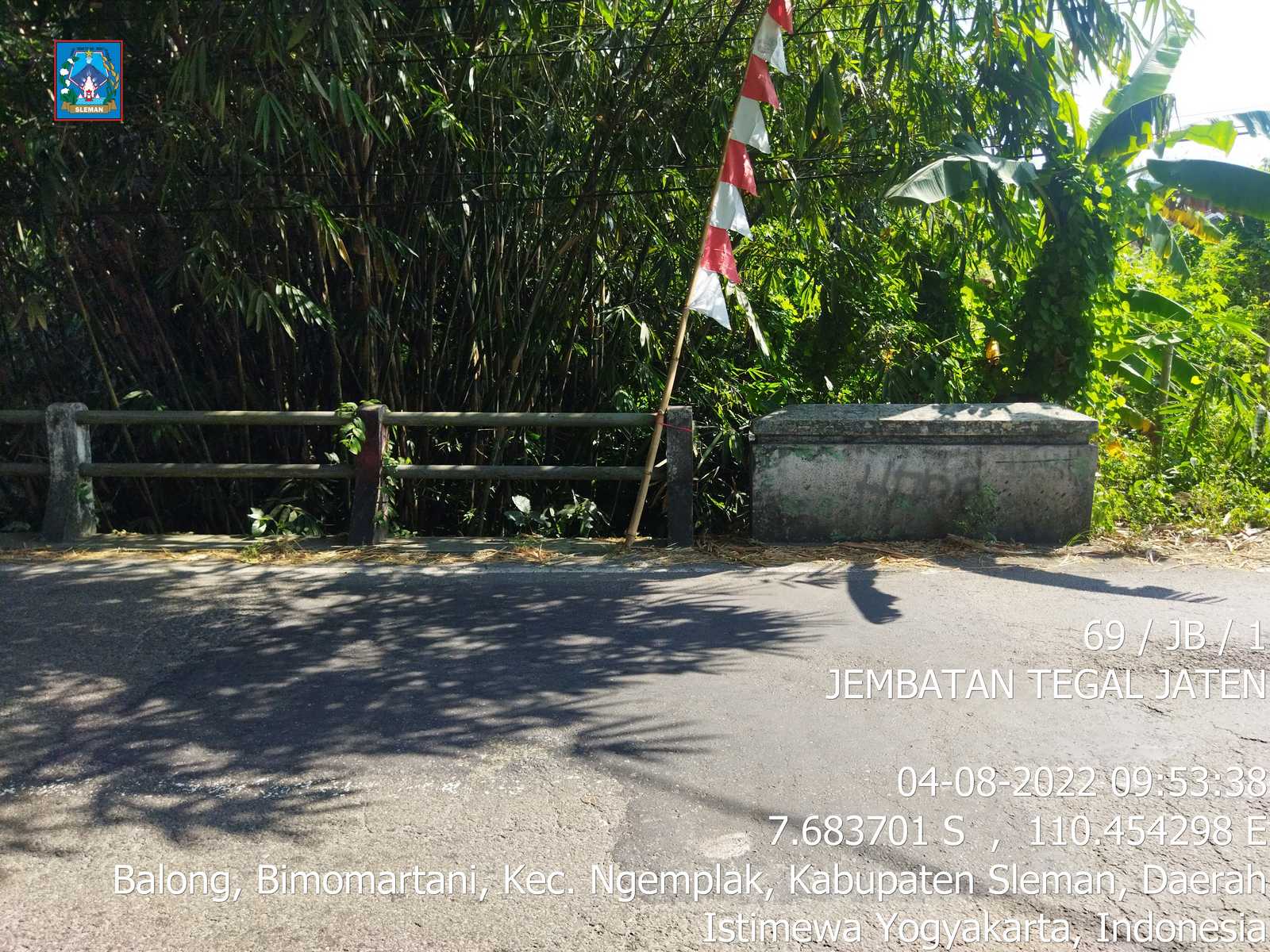

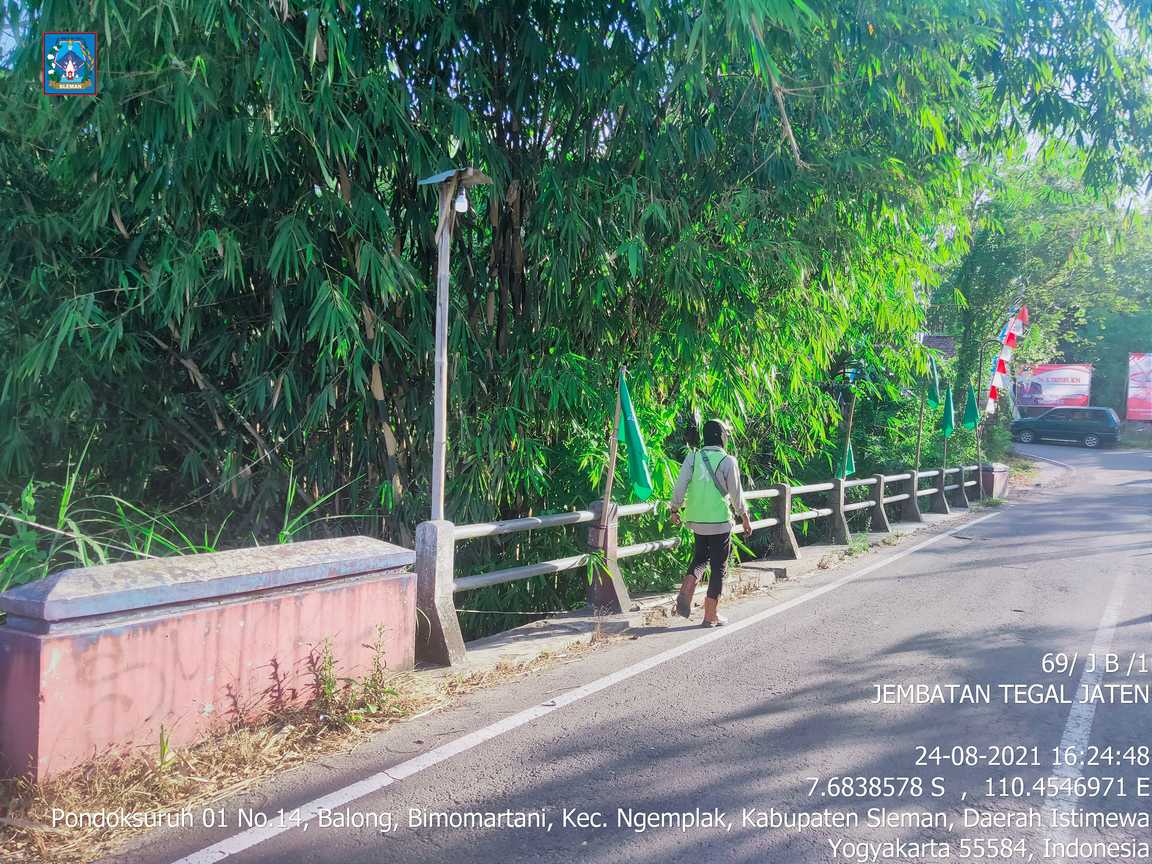

Sandaran |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
| Kondisi | 1 | 1 | 1 |
Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 1 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 1 | 1 |
KONDISI |
|||
| Nilai Kondisi | 2 (Rusak Sedang) | 3 (Rusak Berat) | 2 (Rusak Sedang) |
| Kerusakan | Pengaman dasar sungai tergerus,Lapis permukaan aspal kasar | Penurunan mutu/retak pada bangunan pengaman dasar sungai,Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung | Penurunan mutu/retak pada bangunan pengaman dasar sungai,Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung |
| Penanganan | Pemeliharaan Berkala | Rehabilitasi (perbaikan dan /atau perkuatan) | Pemeliharaan Berkala |
