Detail Jembatan DAWANGSARI II

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	5.2 m	5.2 m	5.2 m
Lebar	7.1 m	7.1 m	7.1 m
Bentang	2	2	2

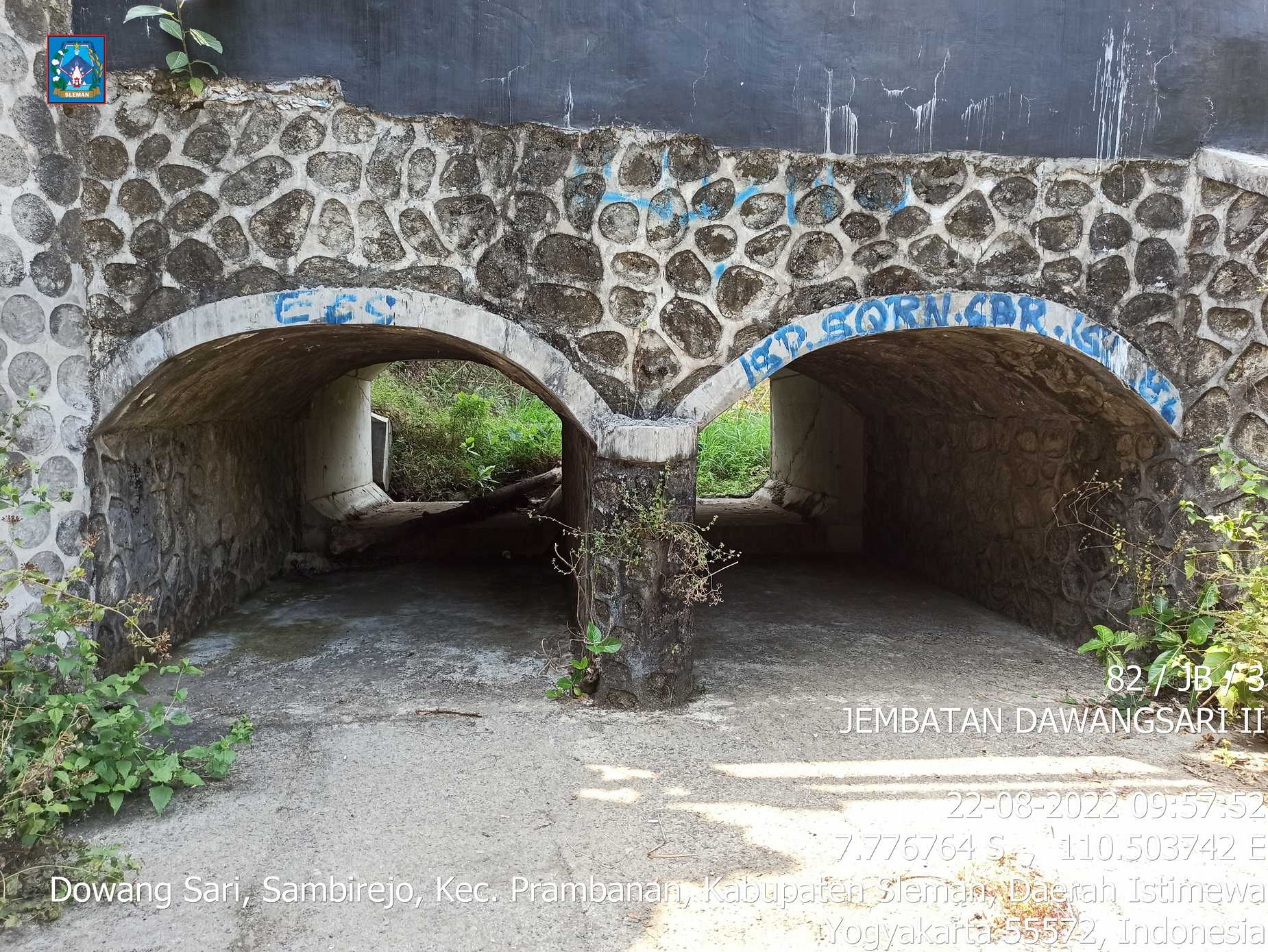

Struktur Bangunan Atas
Tipe	Pelengkung, Gorong - gorong persegi	Pelengkung, Gorong - gorong persegi	Pelengkung, Gorong - gorong persegi
Bahan	Pasangan batu, Beton bertulang	Pasangan batu, Beton bertulang	Pasangan batu, Beton bertulang
Kondisi	1	1	1

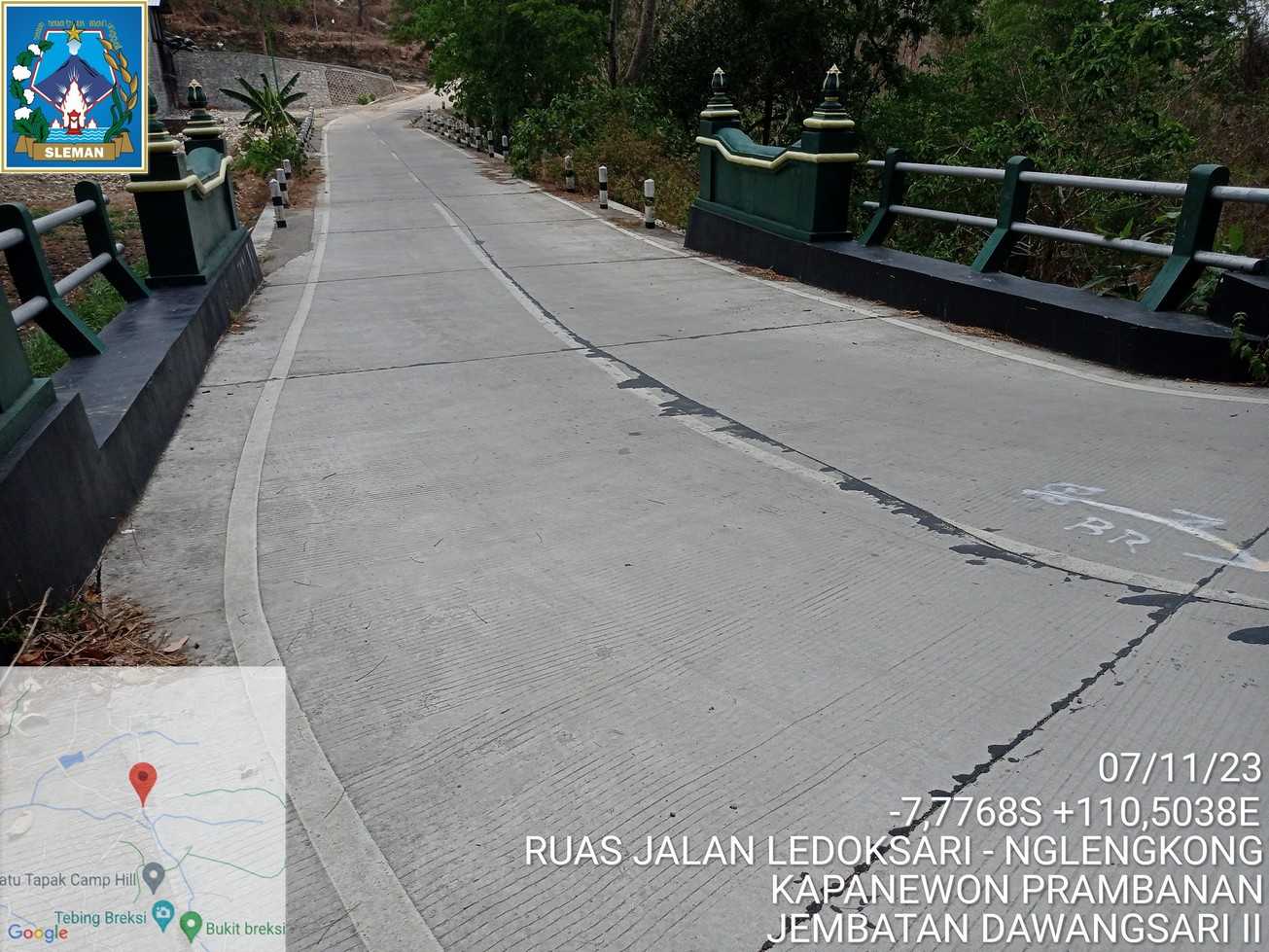

Lantai
Bahan 1	Tanah biasa/ lempung timbunan, Beton bertulang	Tanah biasa/ lempung timbunan, Beton bertulang	Tanah biasa/ lempung timbunan, Beton bertulang
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	1	1

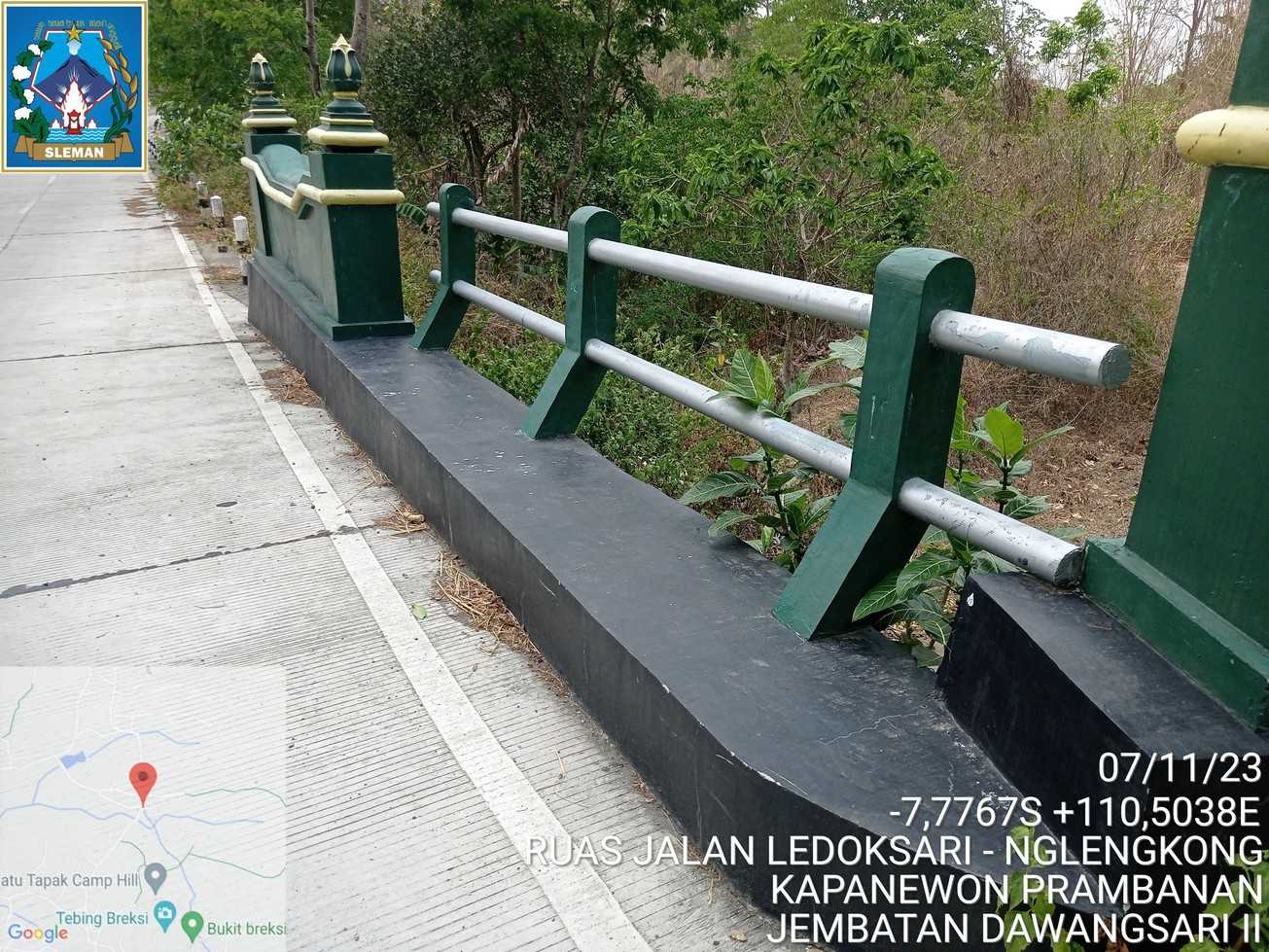

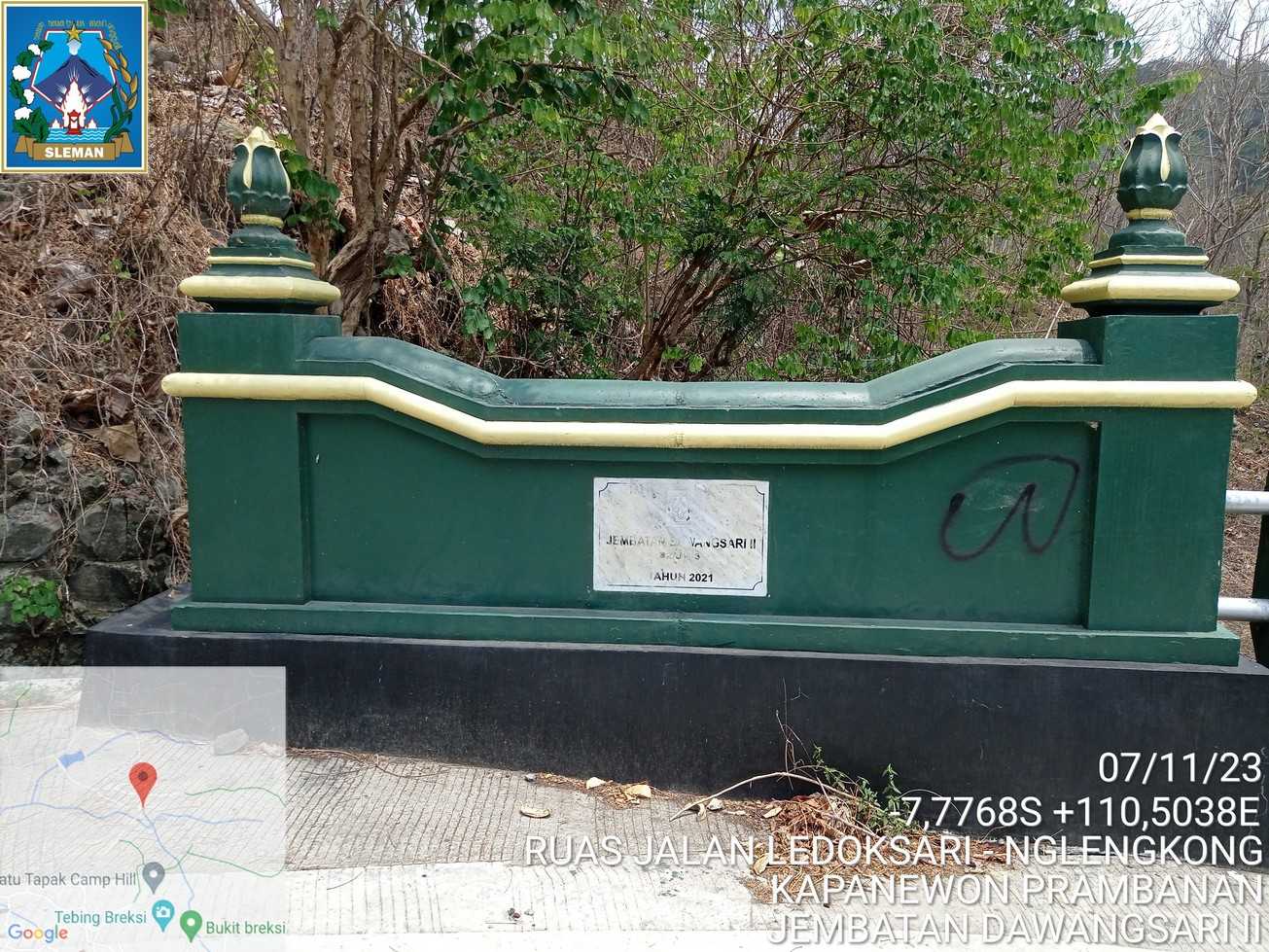

Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	0	1	1
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu, Beton bertulang	Pasangan batu, Beton bertulang	Pasangan batu, Beton bertulang
Kondisi	1	1	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
KONDISI
Nilai Kondisi	1 (Rusak Ringan)	1 (Rusak Ringan)	1 (Rusak Ringan)
Kerusakan	,	Penurunan mutu plat lengkung,Beton plat berongga	retak pada selimut beton pelengkung ,retak pada abutmen kepala jembatan
Penanganan	Pemeliharaan Rutin	Pemeliharaan Rutin	Pemeliharaan Rutin

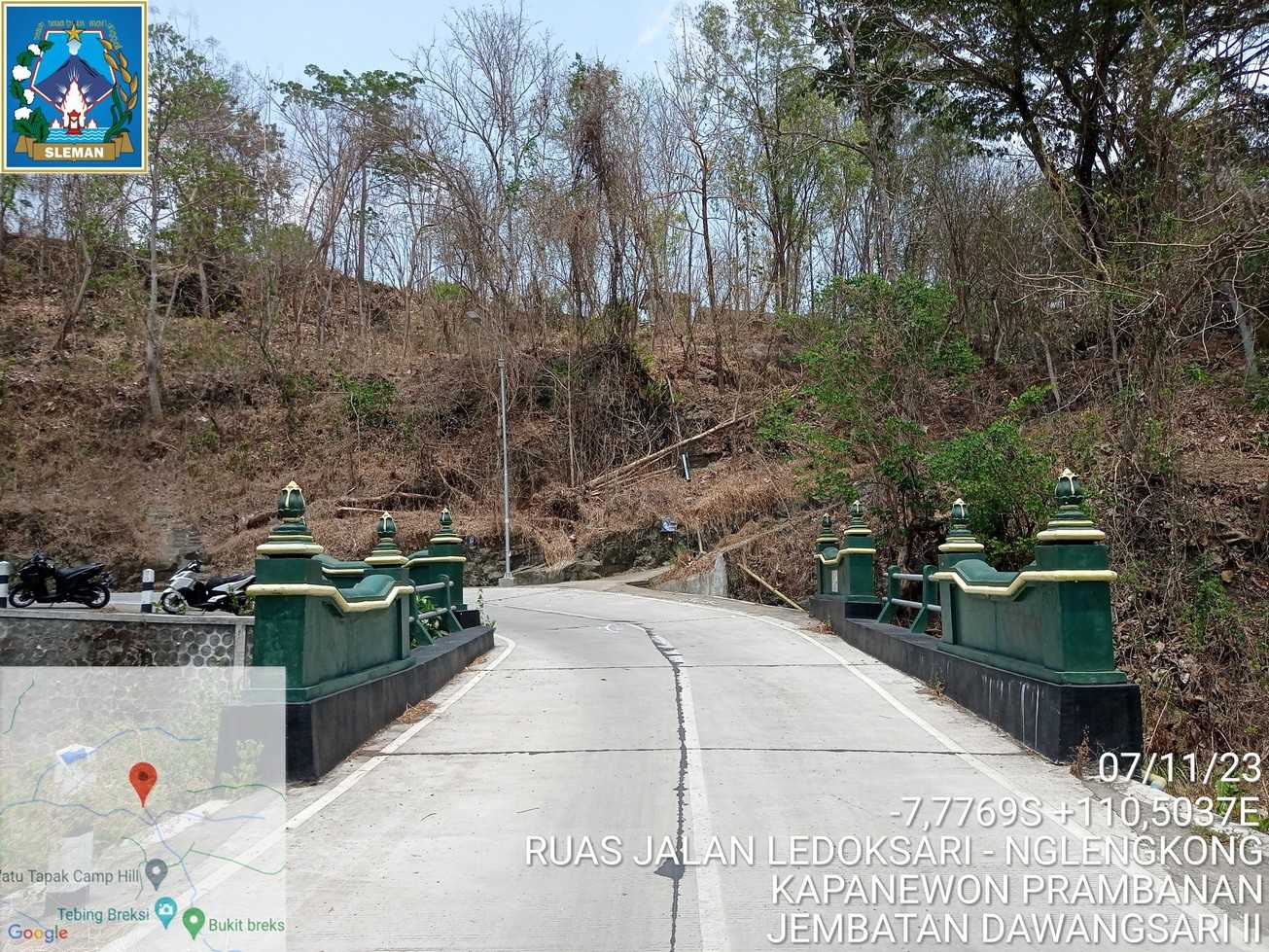

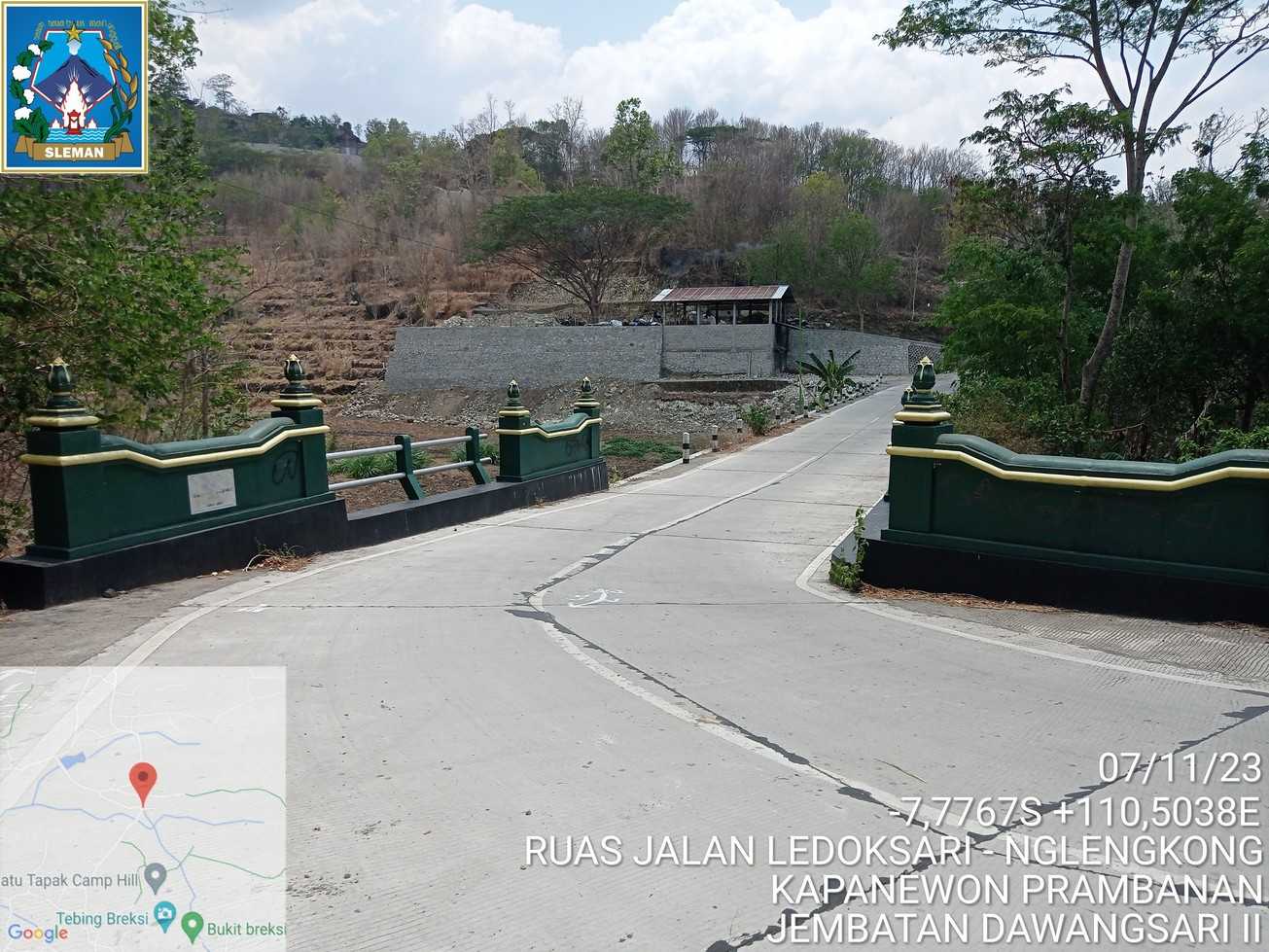

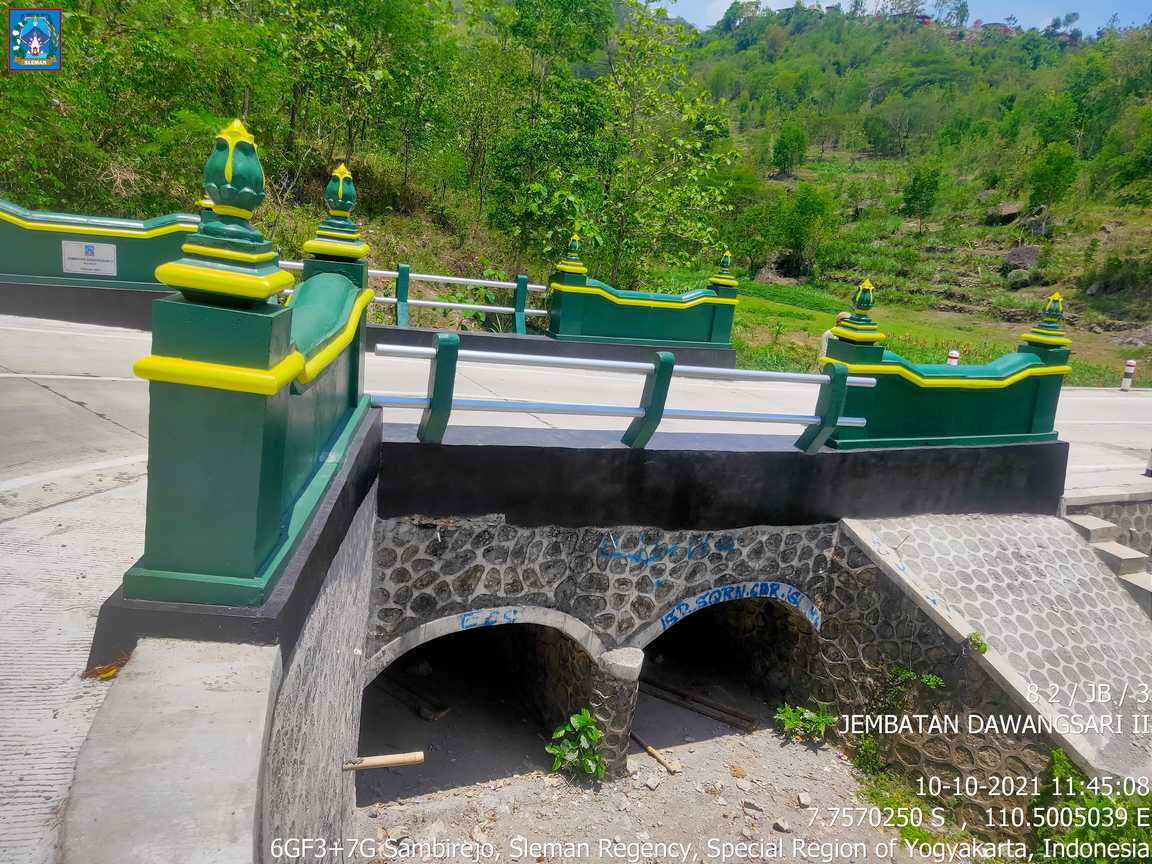

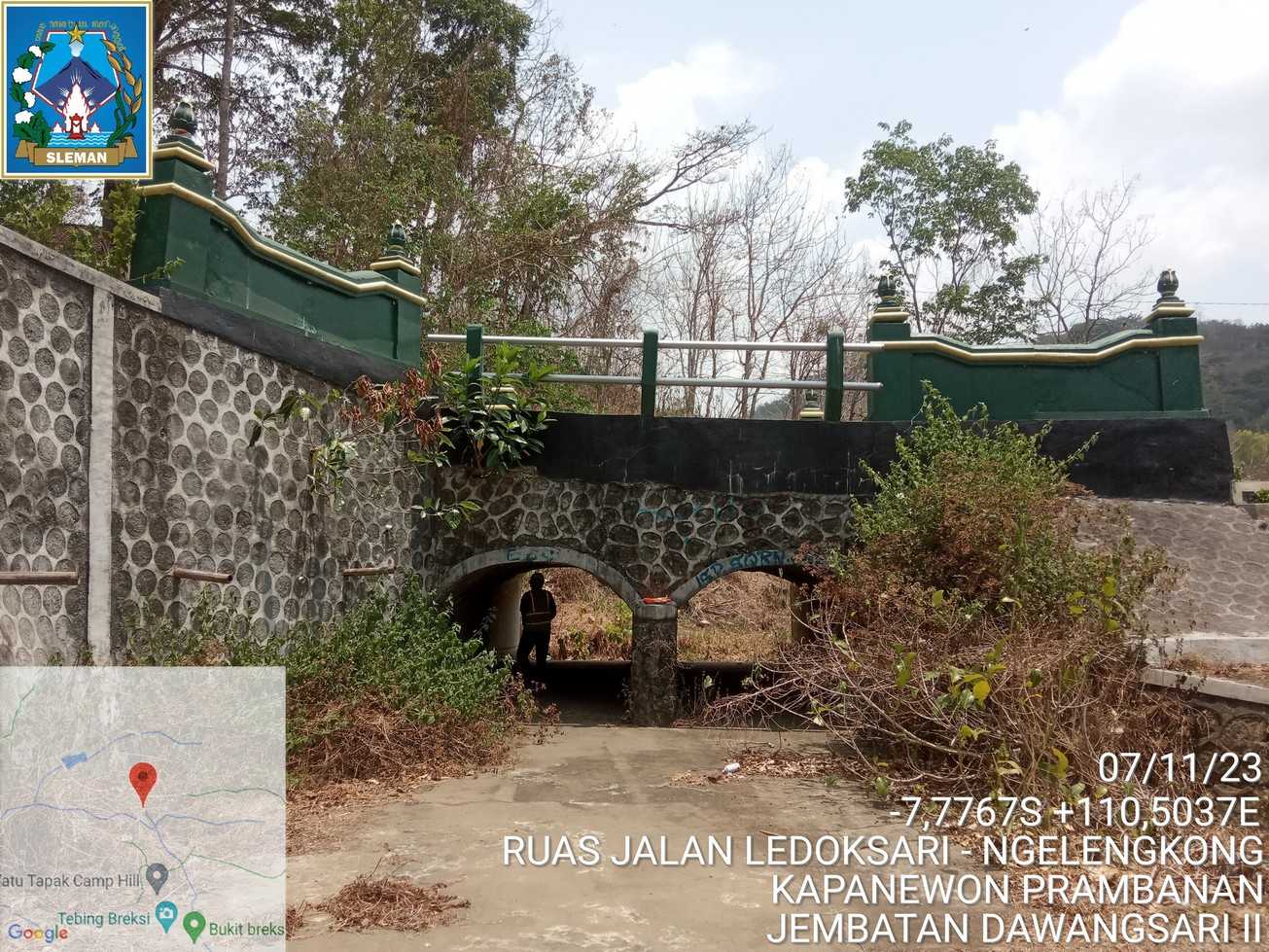

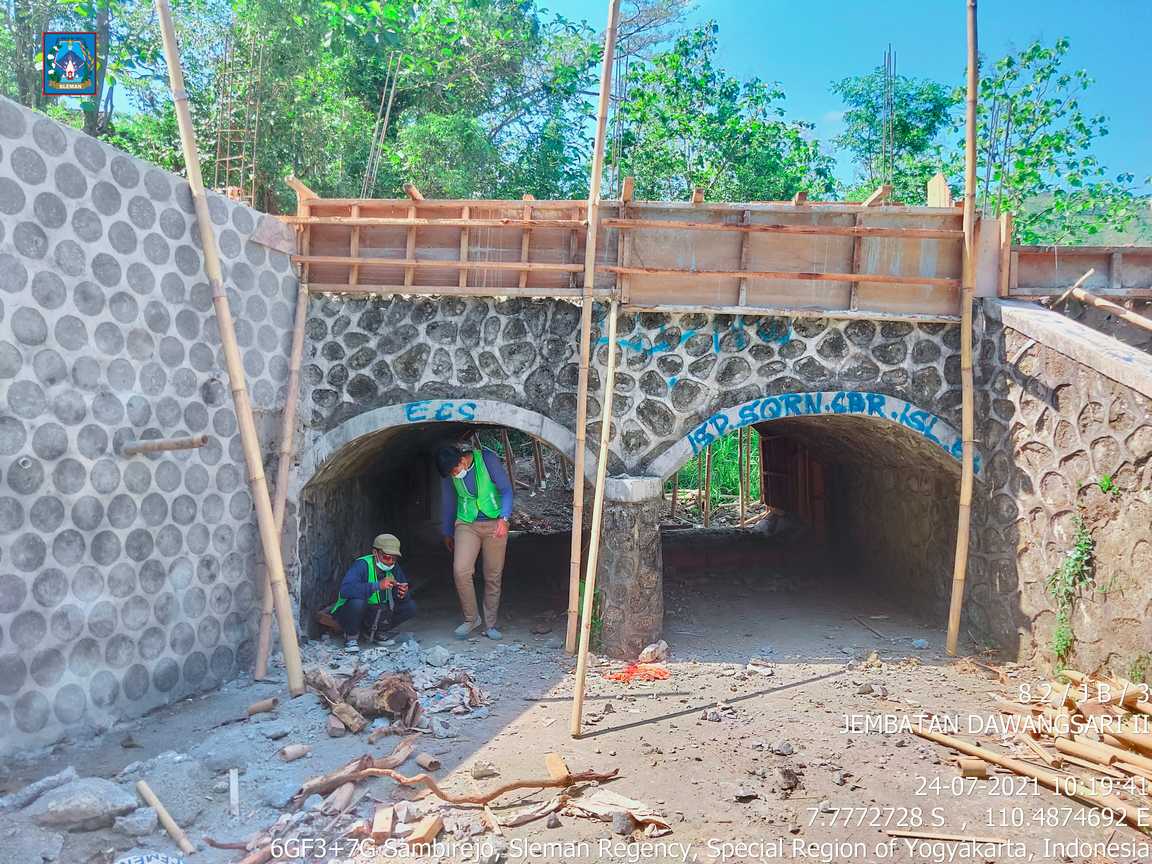

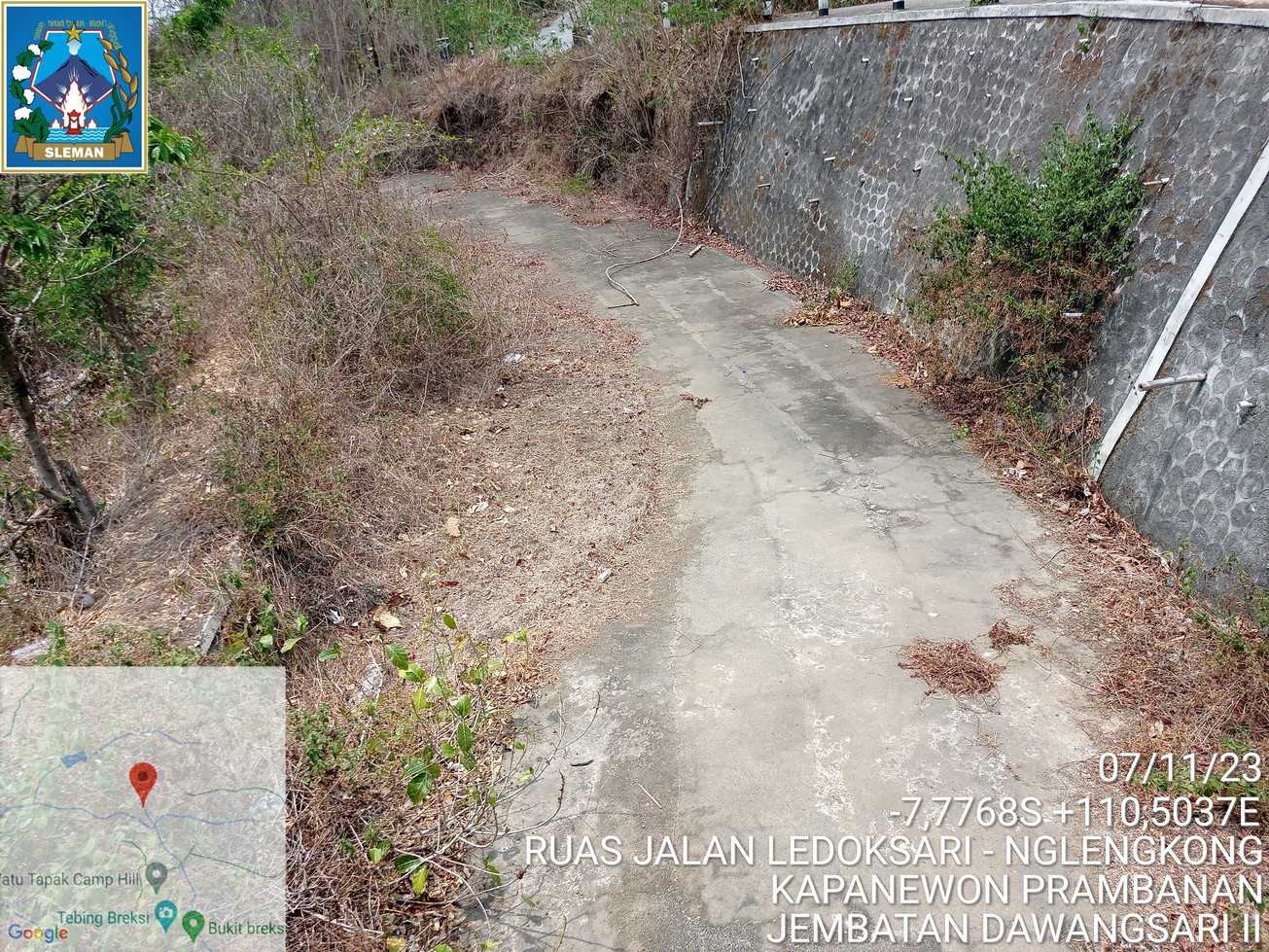

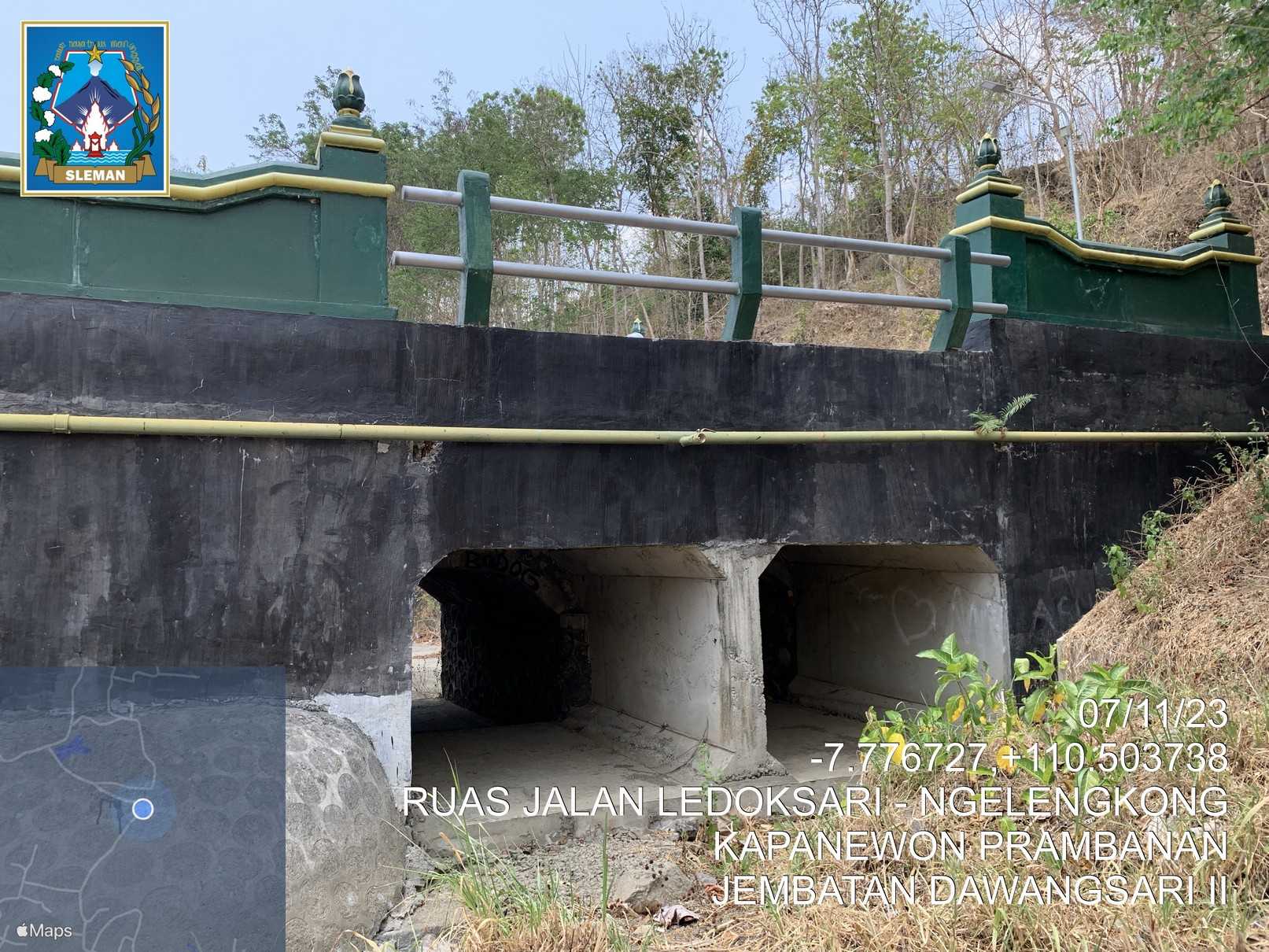

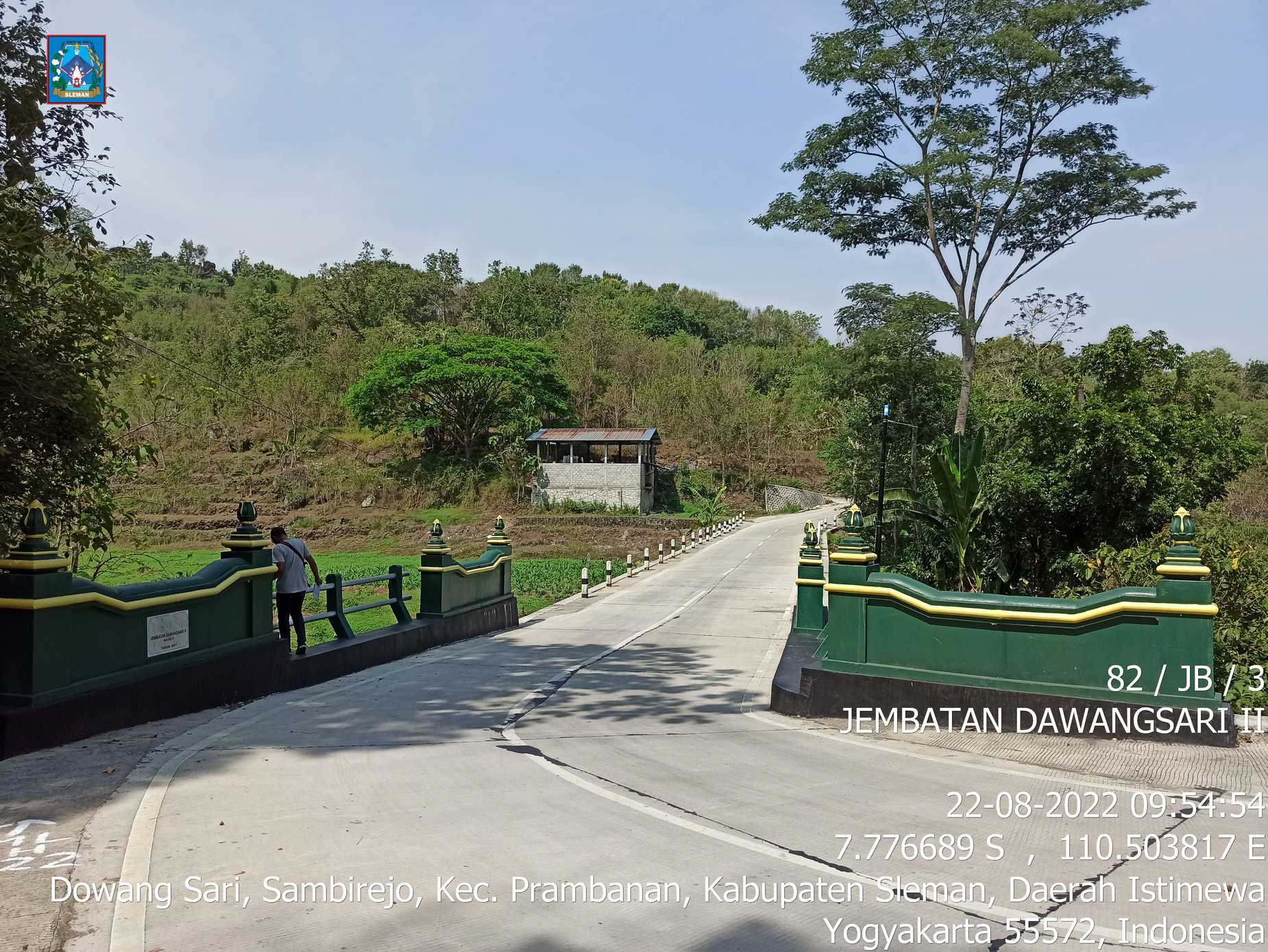

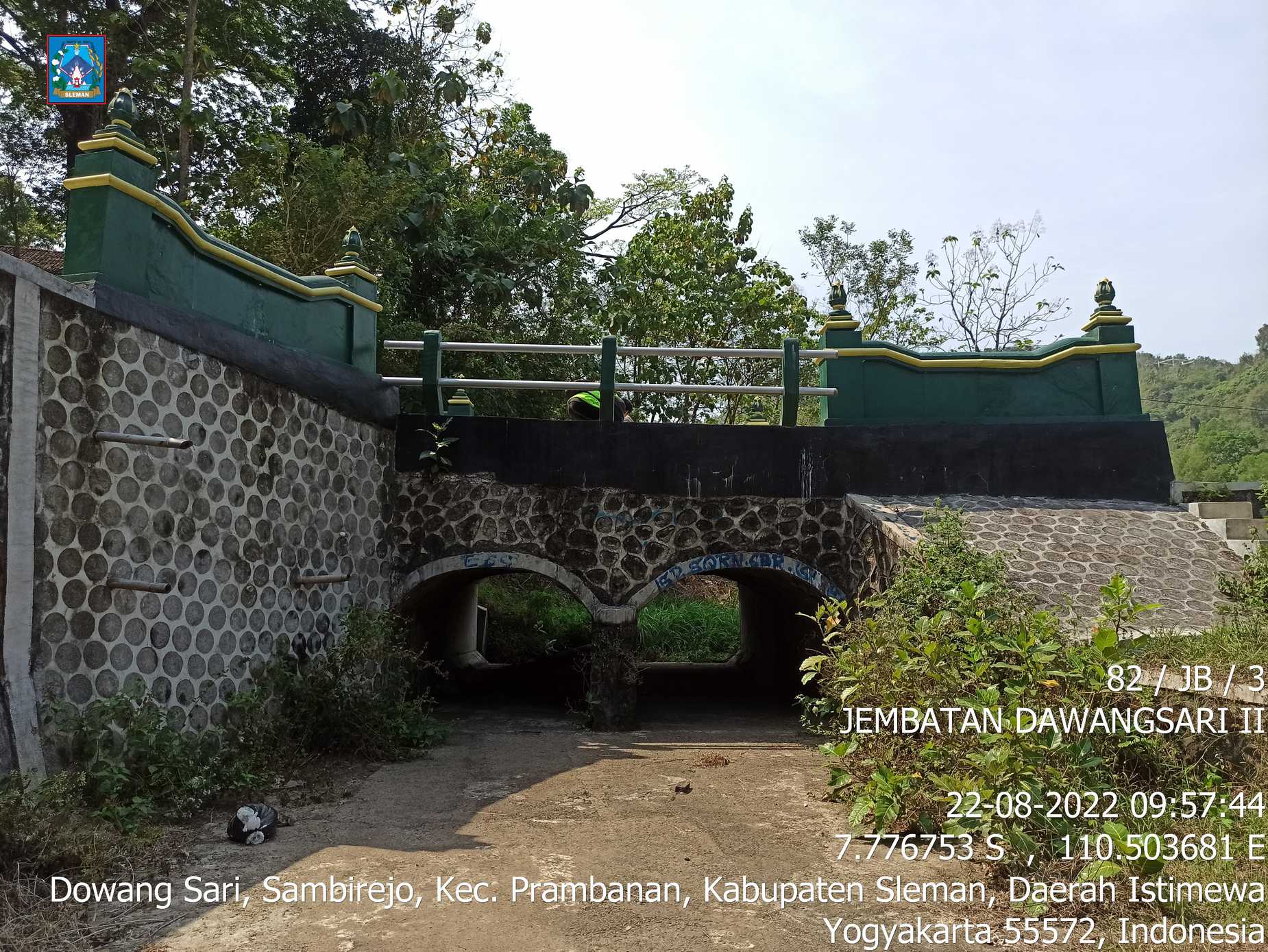

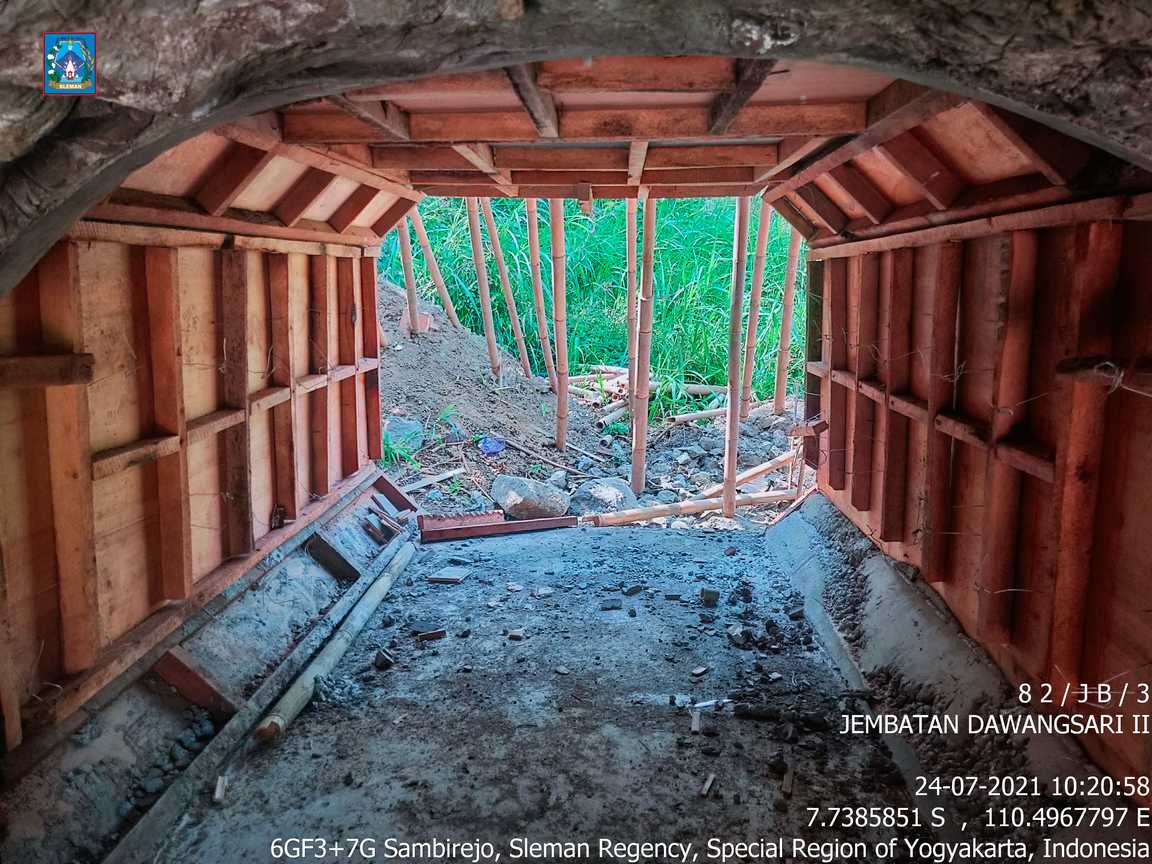

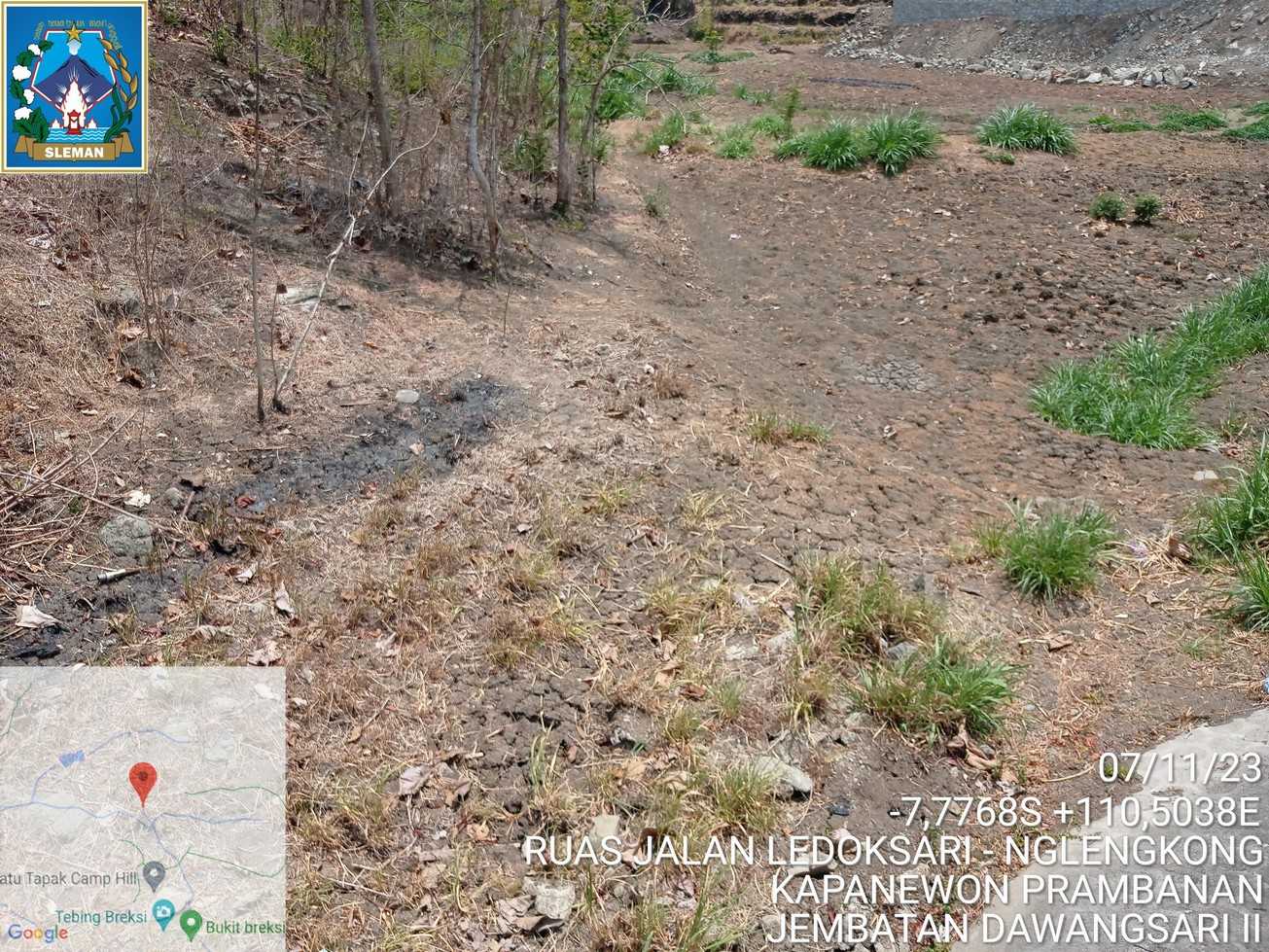

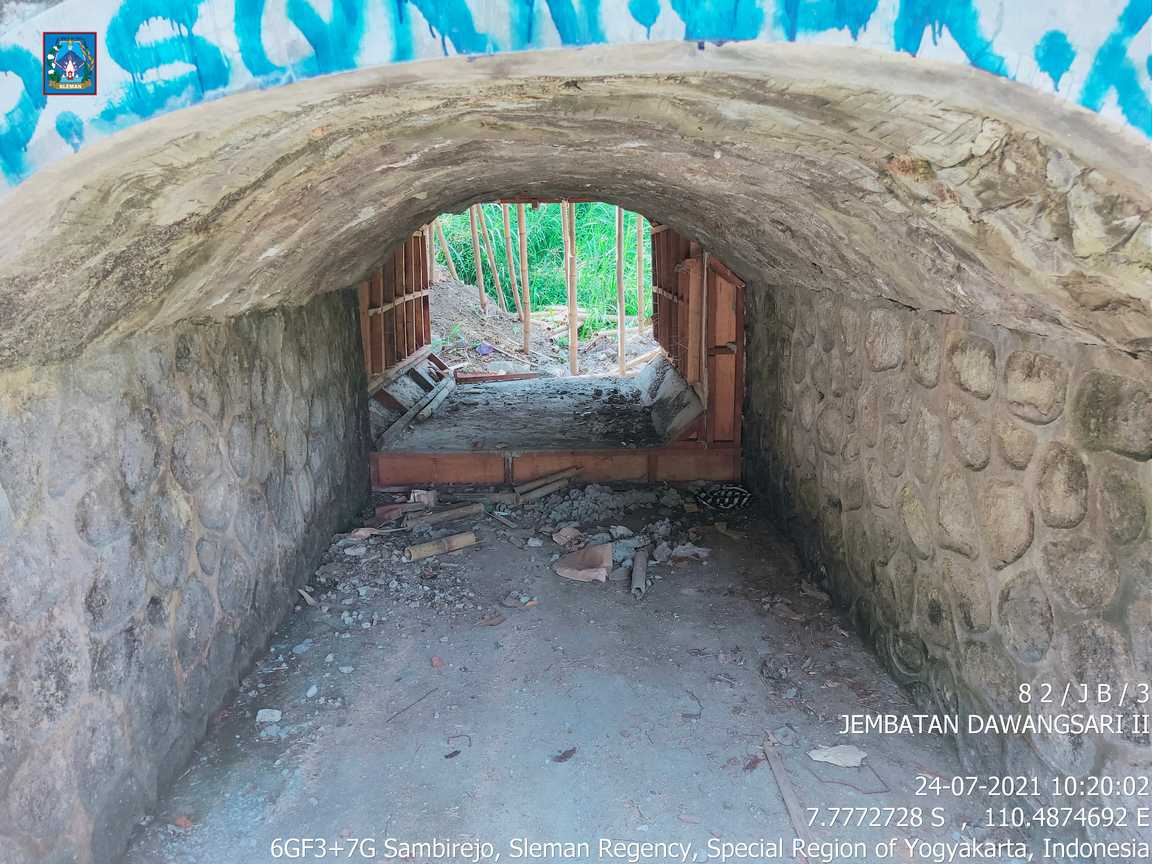

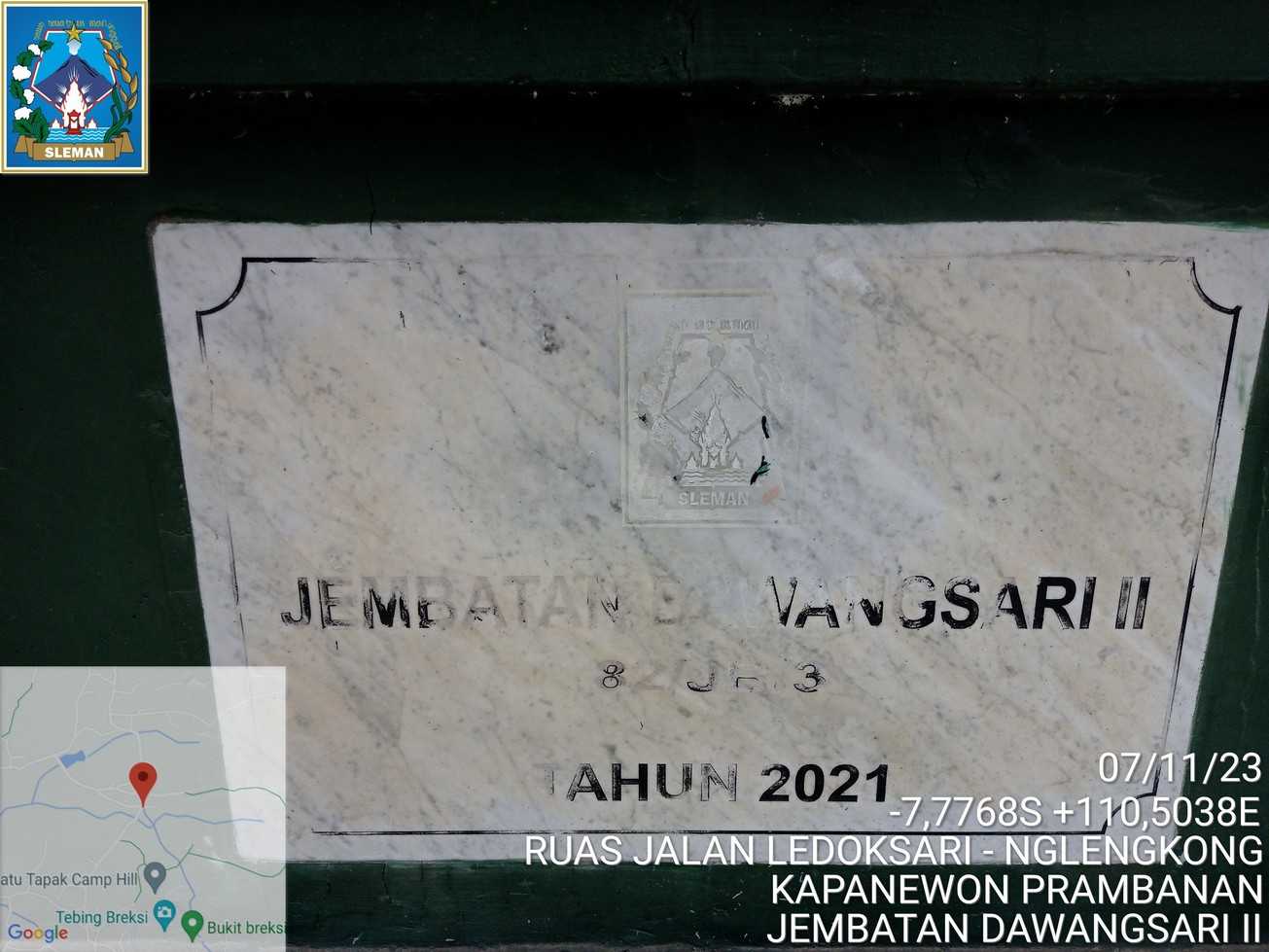

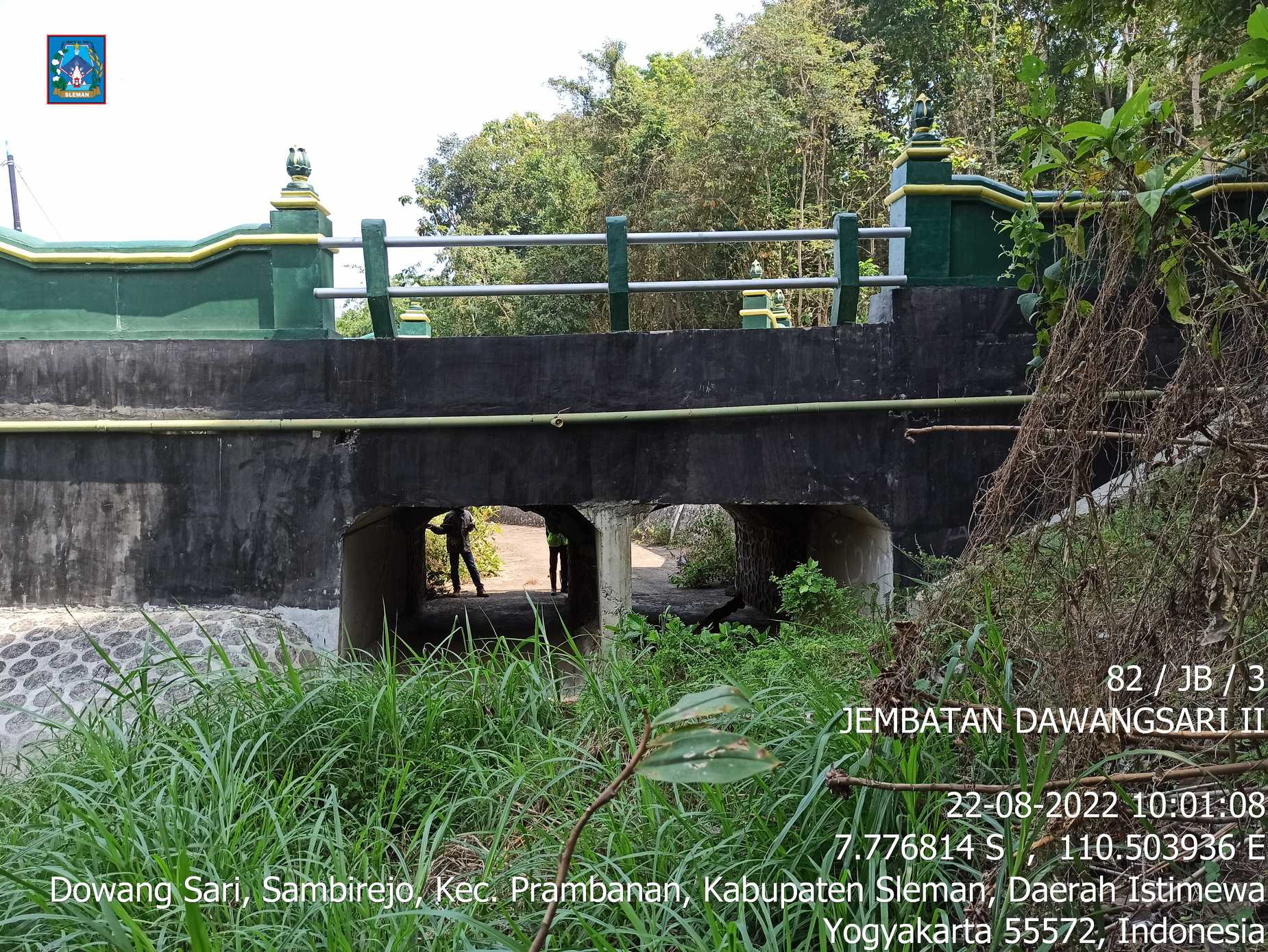

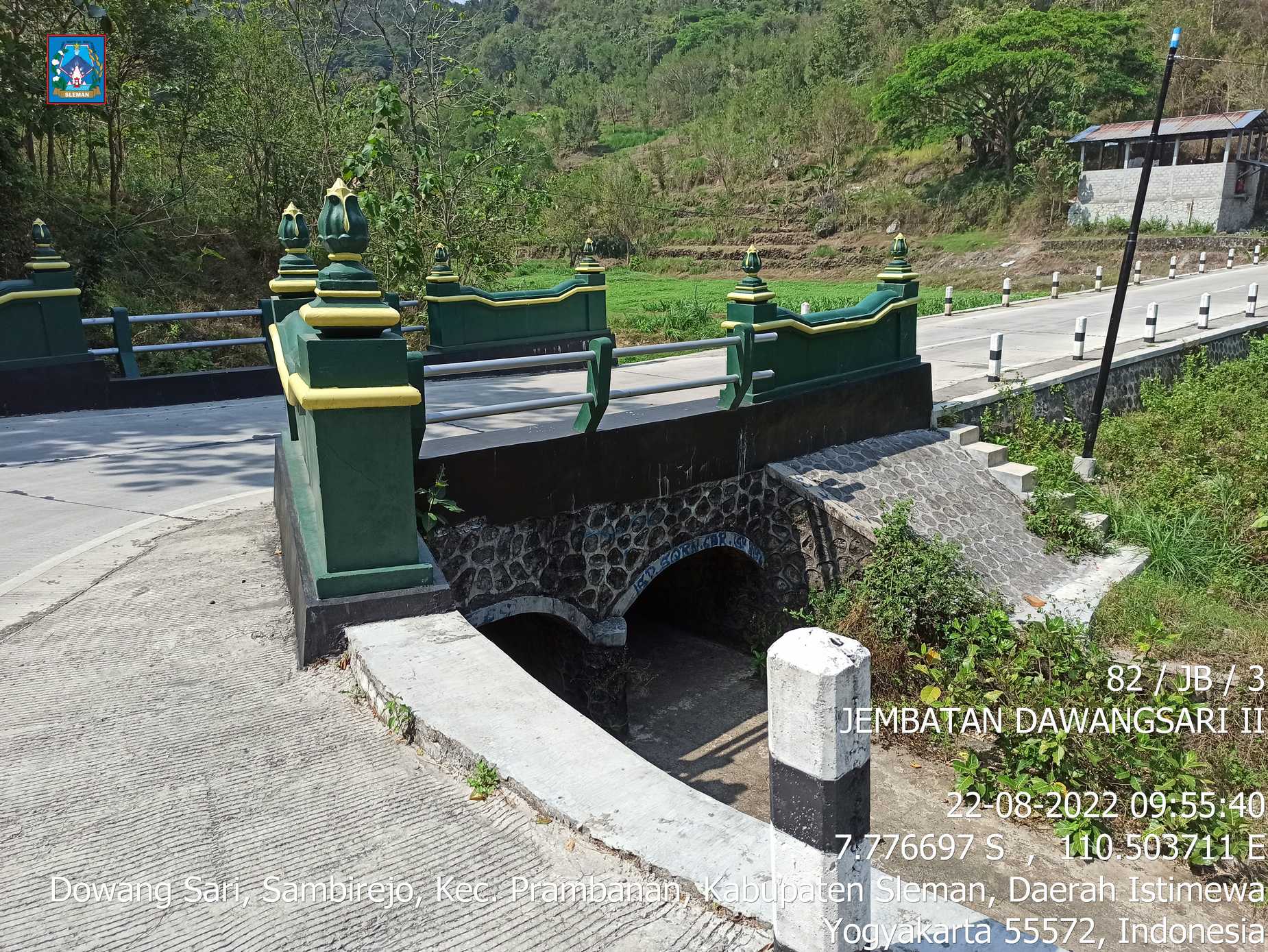

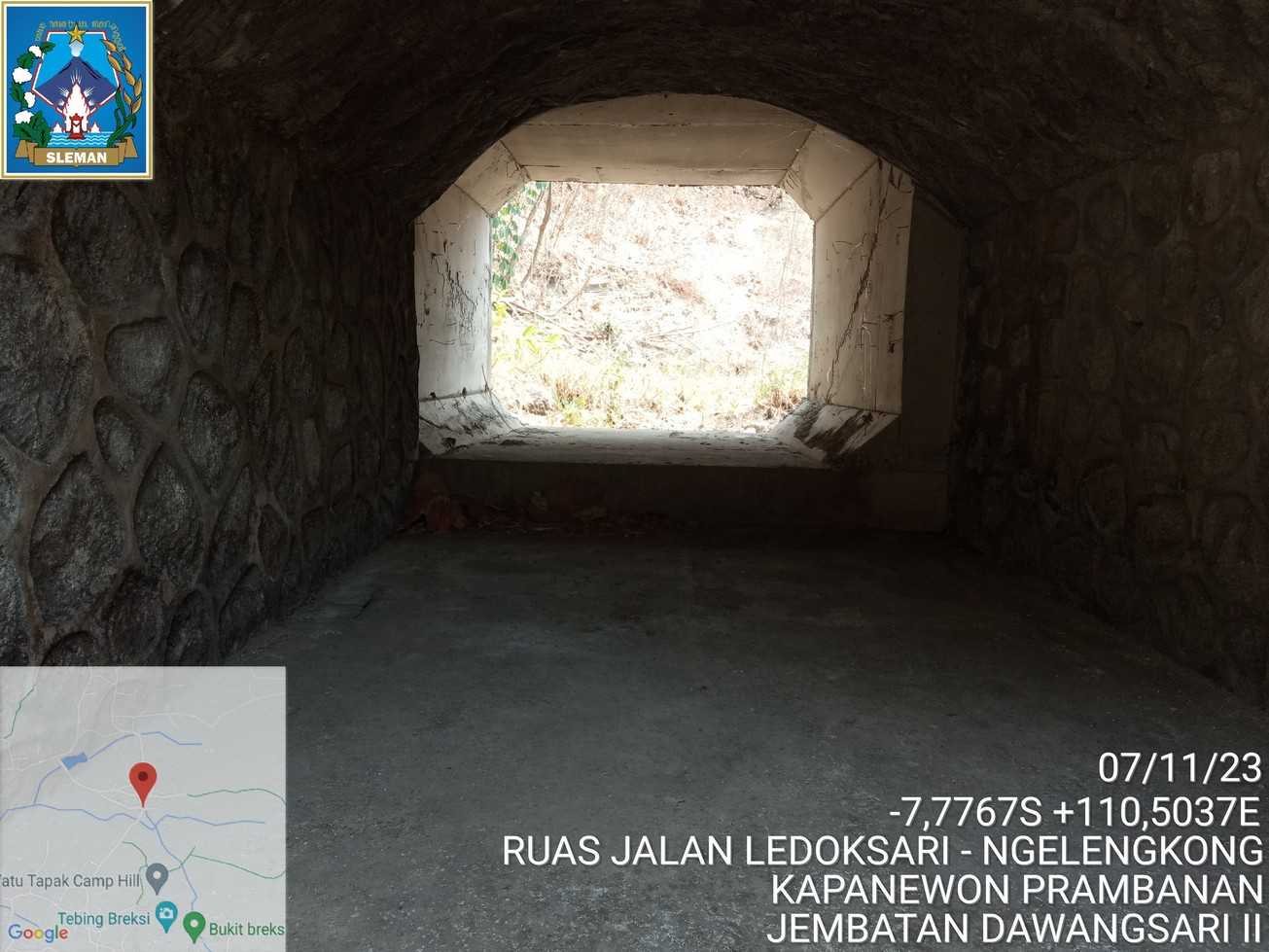

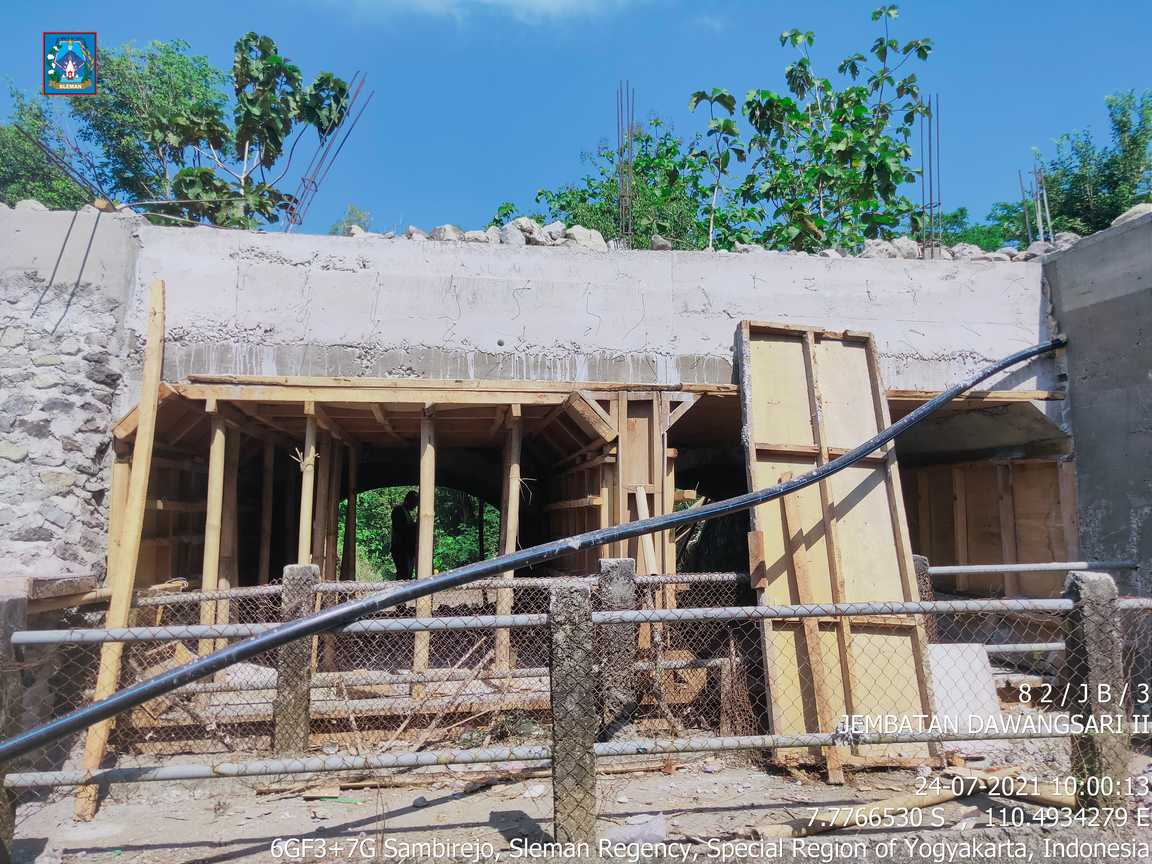

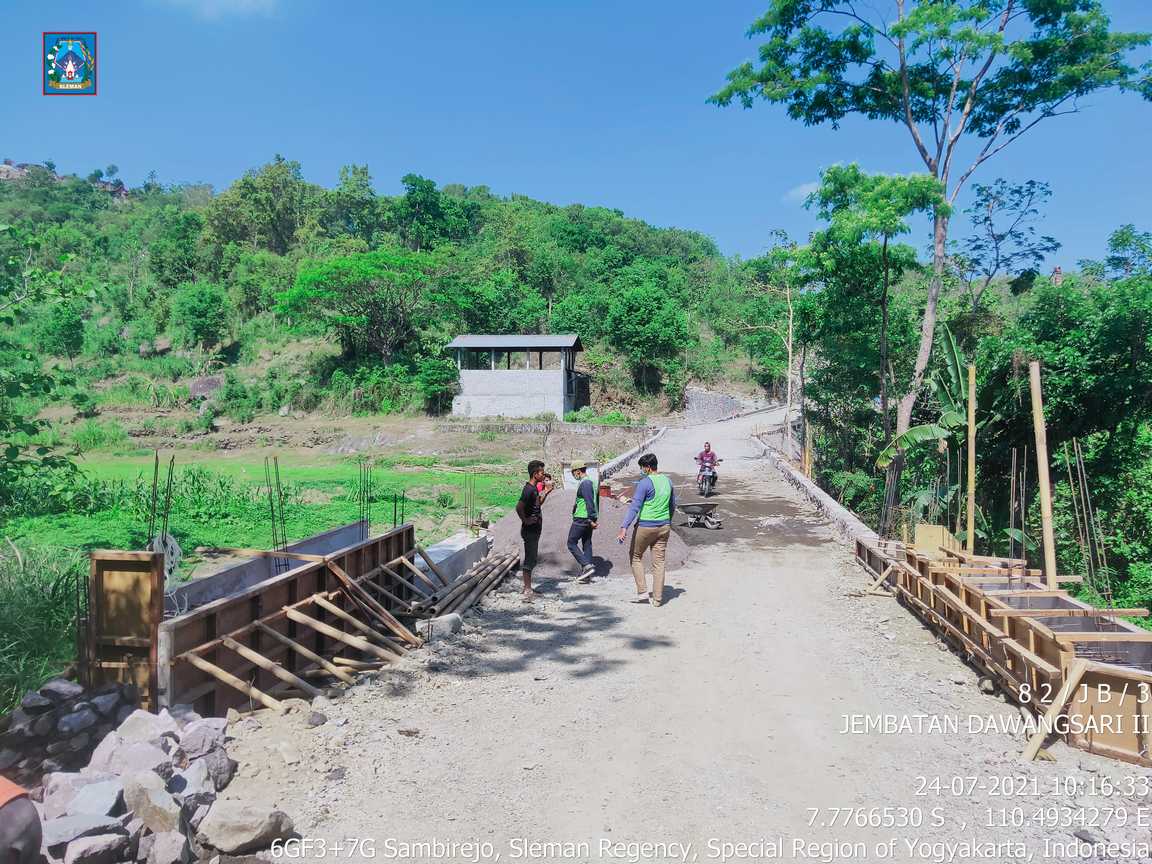

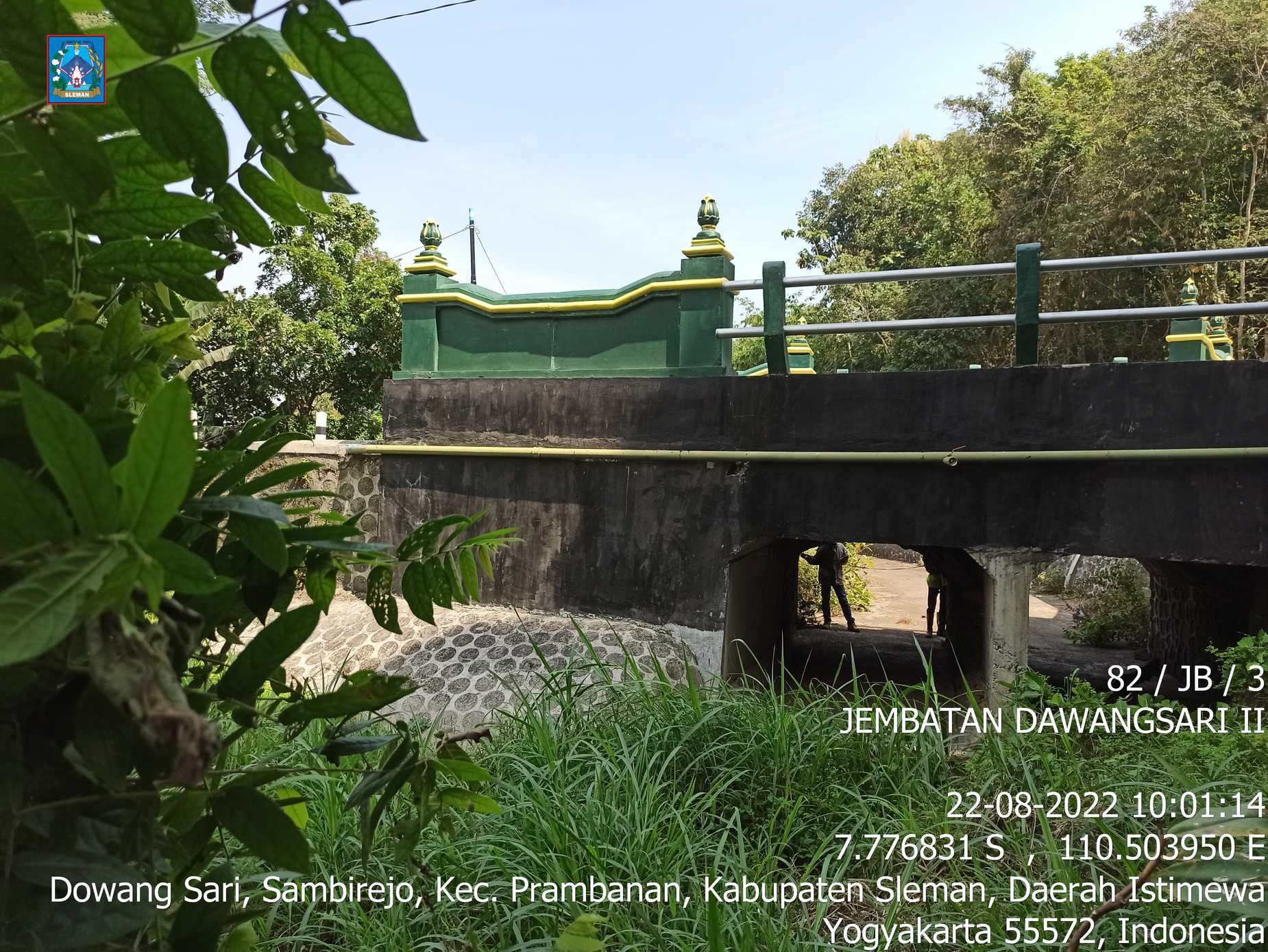

Foto
