Nama Ruas Jalan | 97 - SUMBER - PELEM |
No. Jembatan | KB.34.0004.0097.003 |

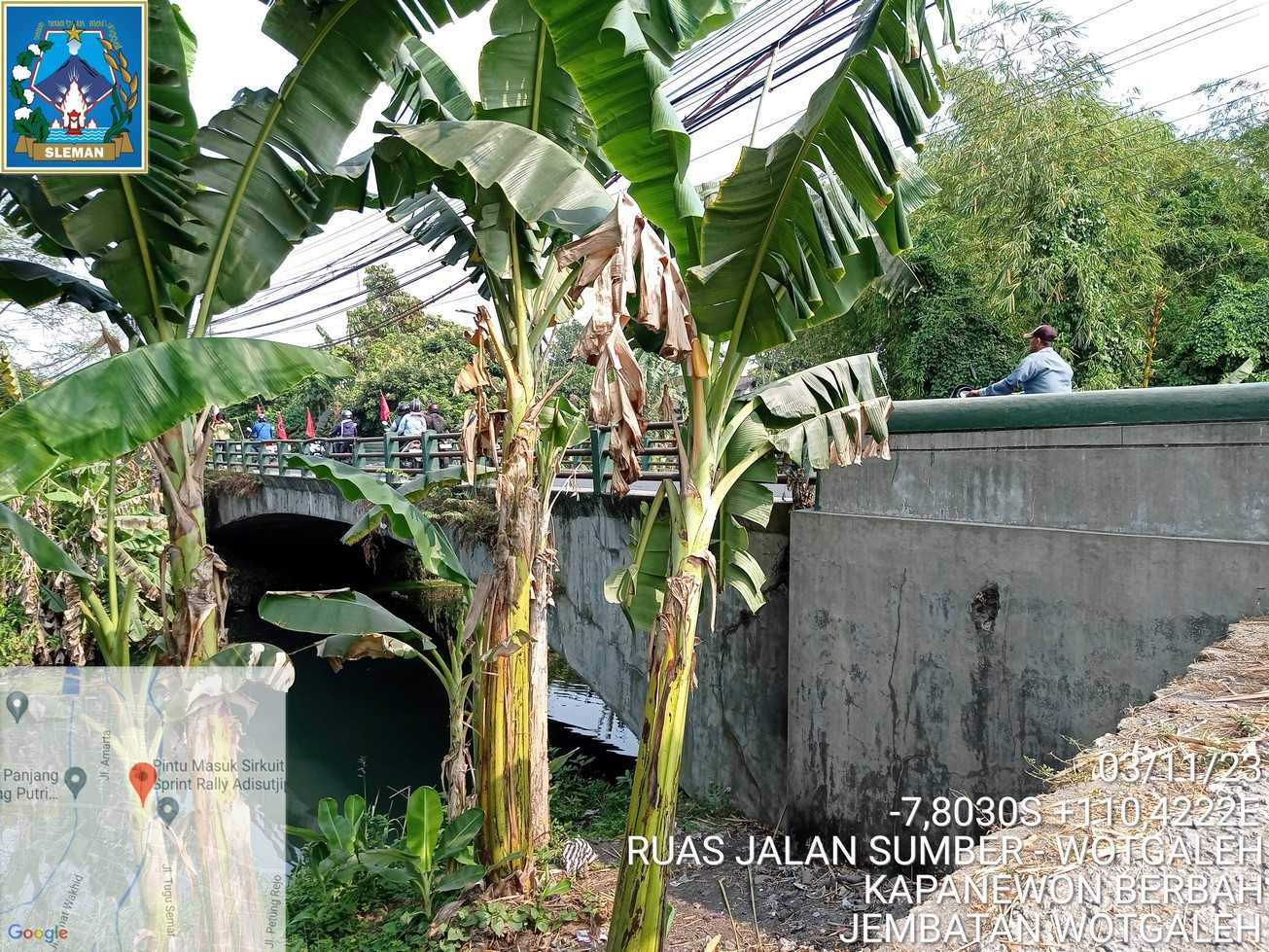

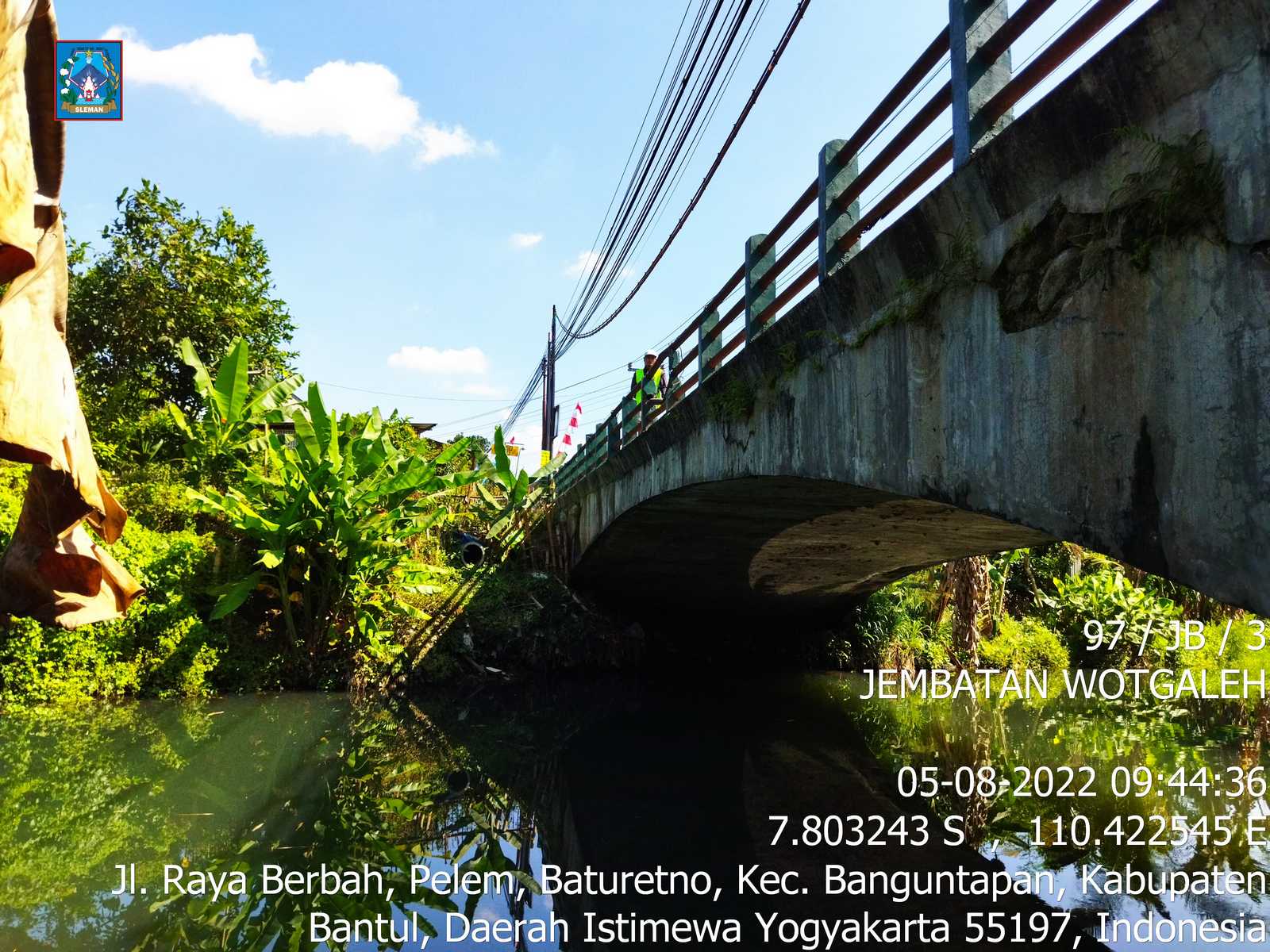

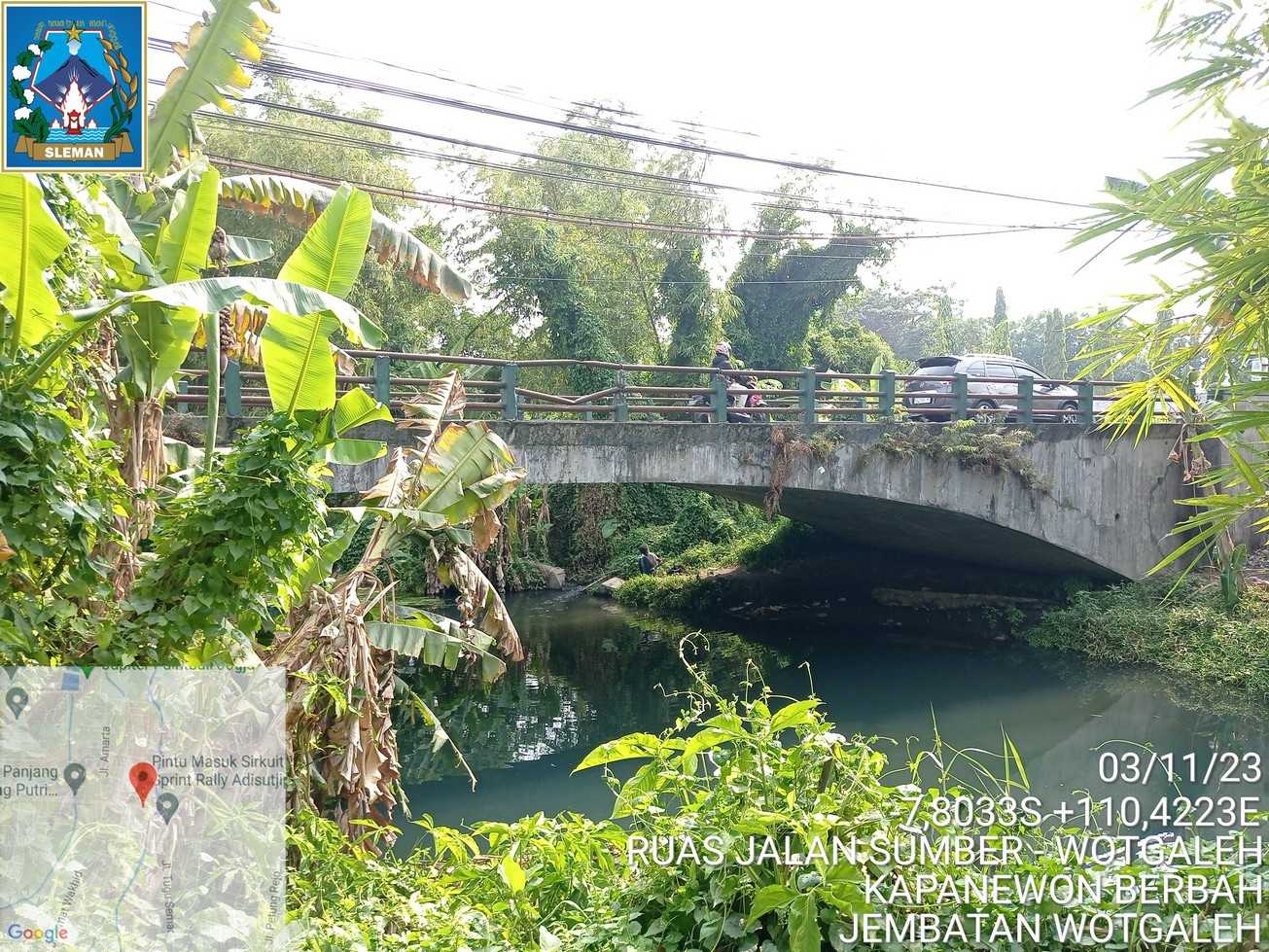

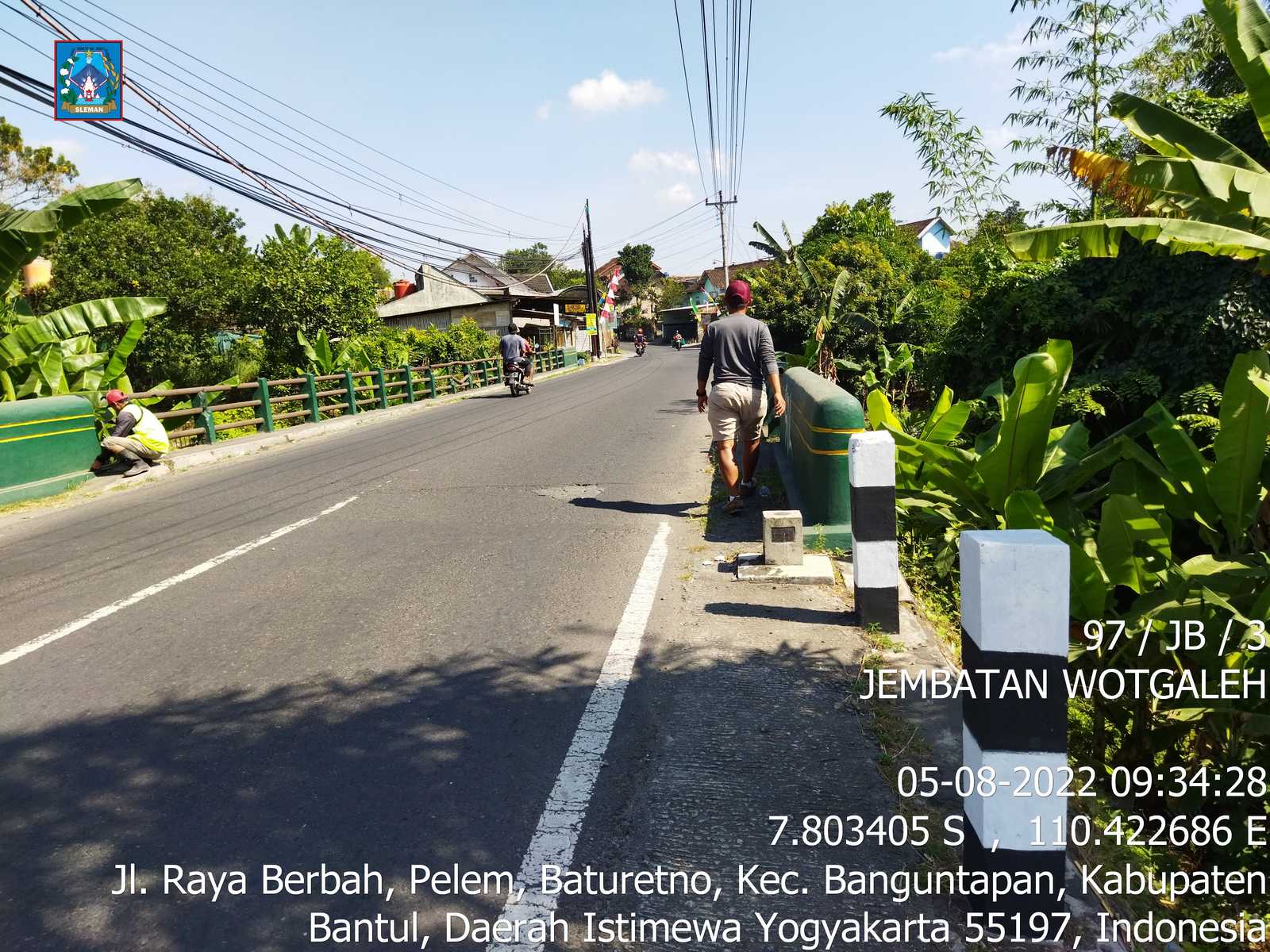

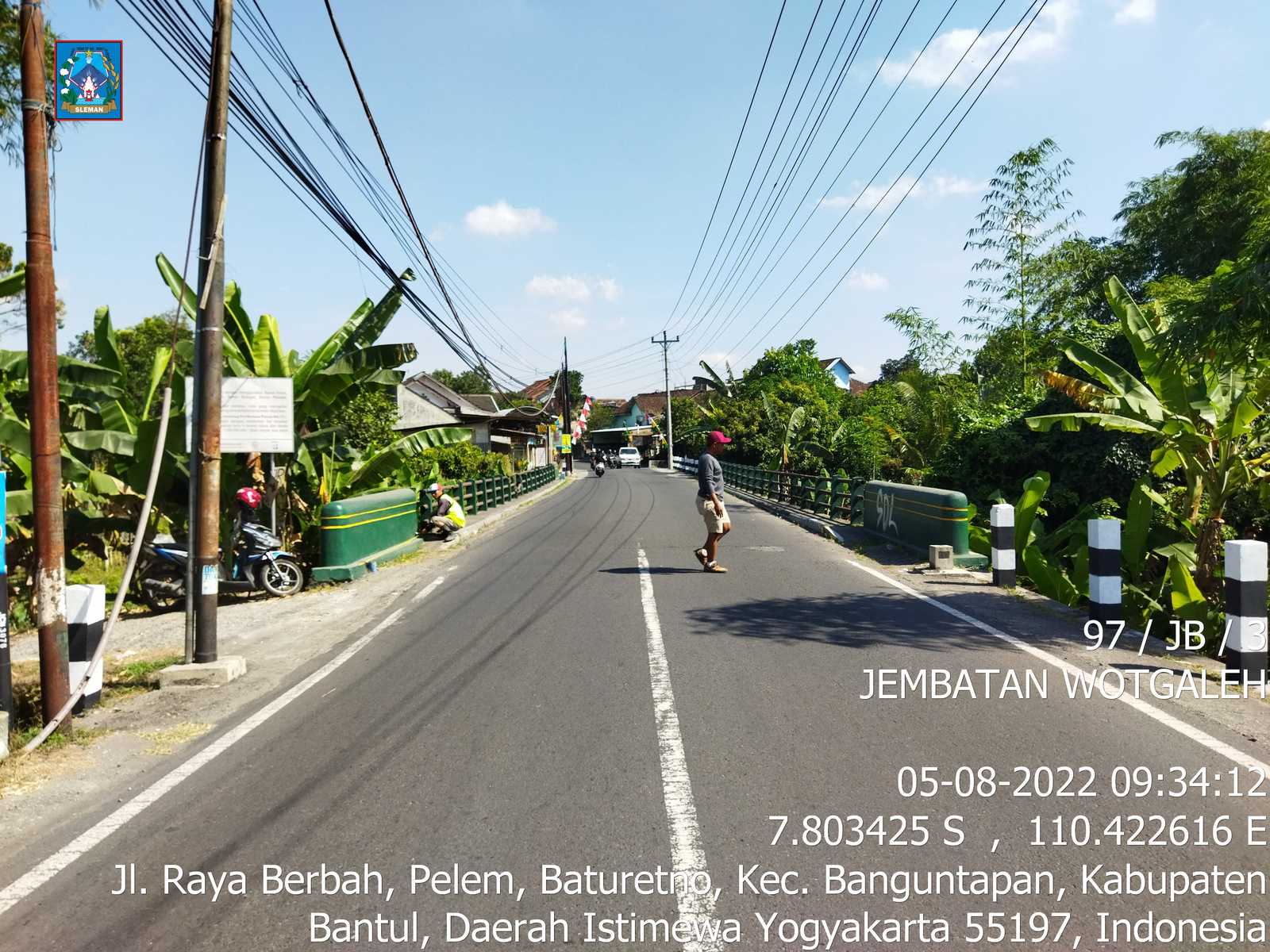

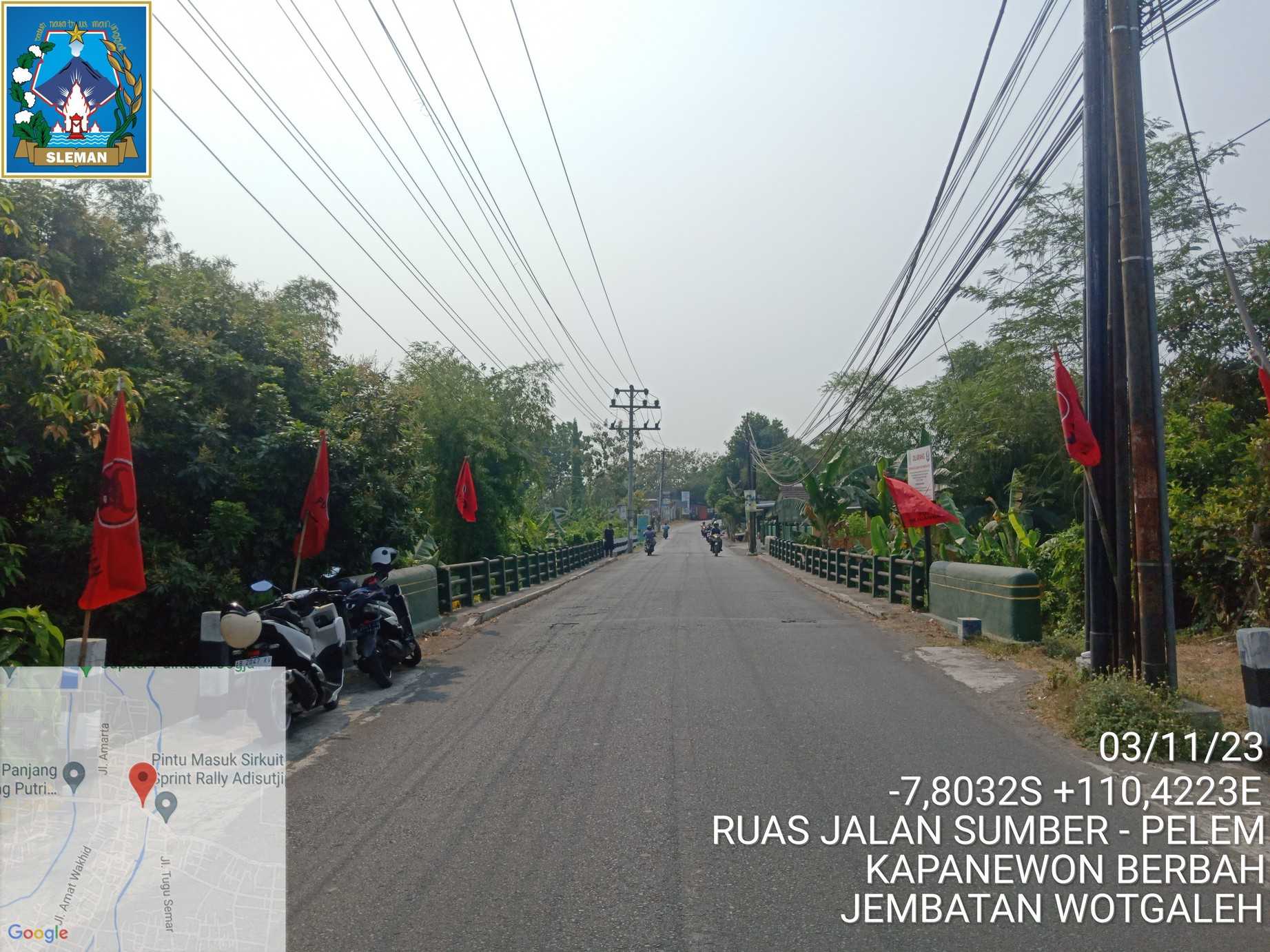

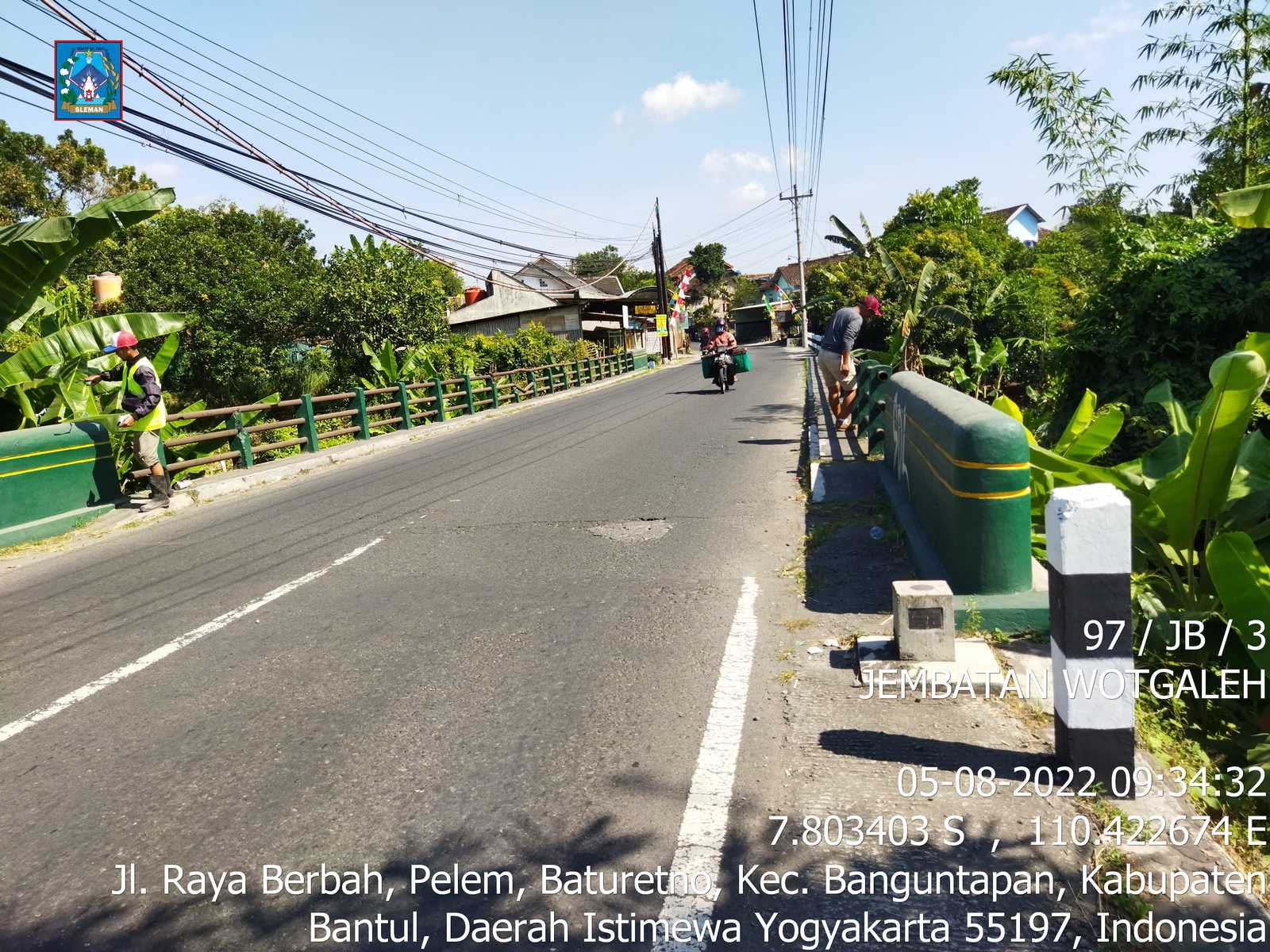

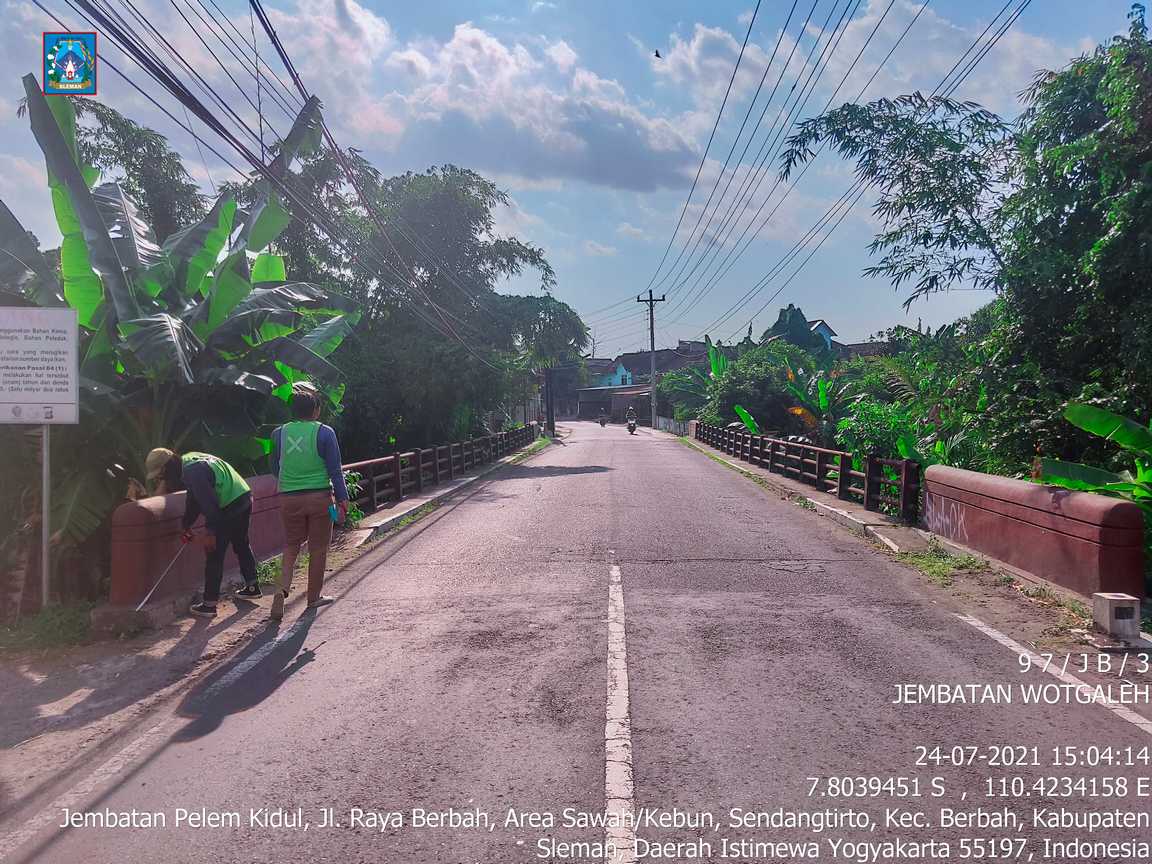

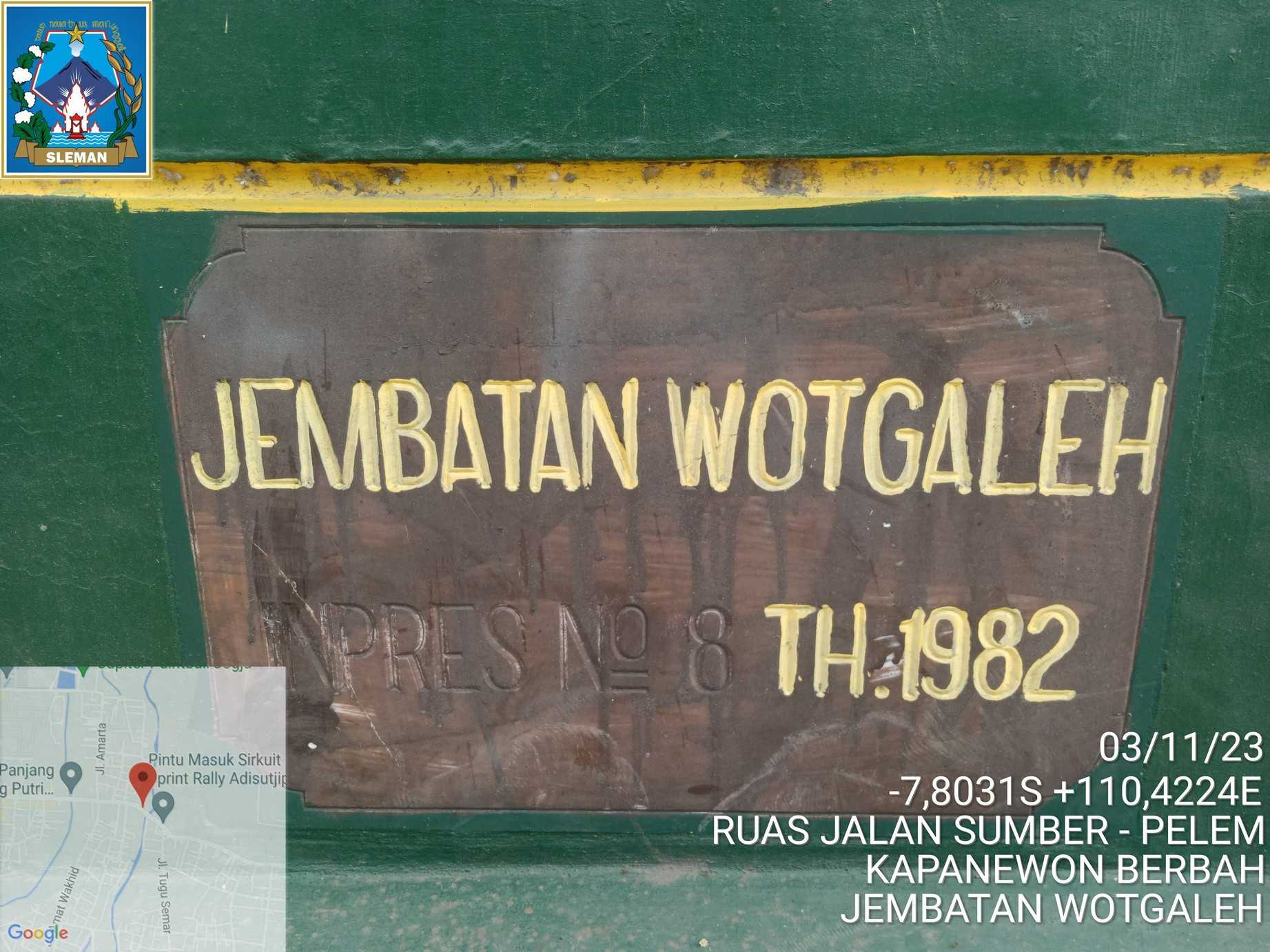

Nama Jembatan | WOTGALEH |
Kapanewon | Berbah |
kmpost | |
Koordinat | -7.803292, 110.422464 |
# | 2021 | 2022 | 2023 |
---|---|---|---|
Dimensi |
|||
Panjang | 27.6 m | 27.6 m | 27.6 m |
Lebar | 8.2 m | 8.2 m | 8.2 m |
Bentang | 1 | 1 | 1 |

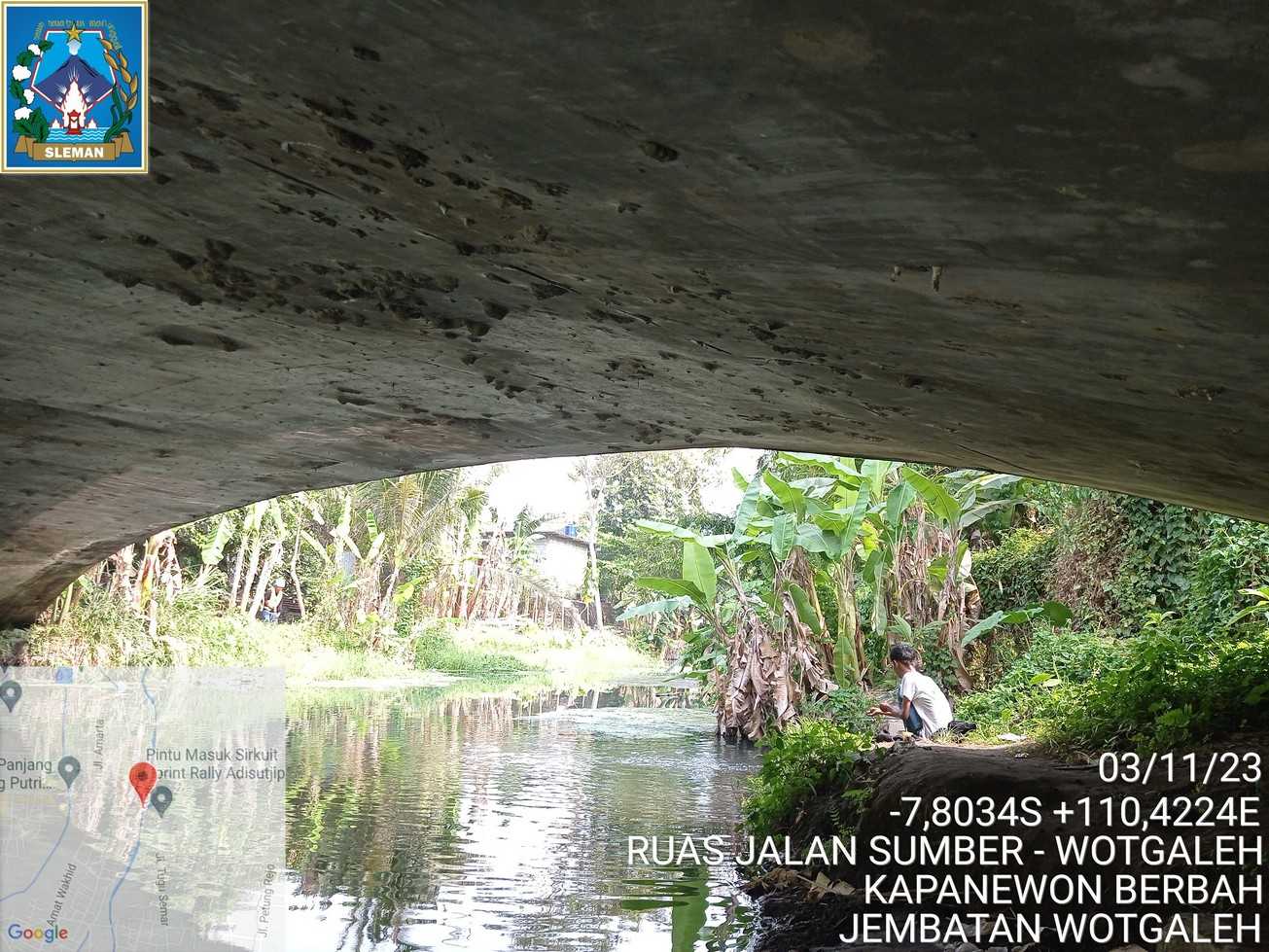

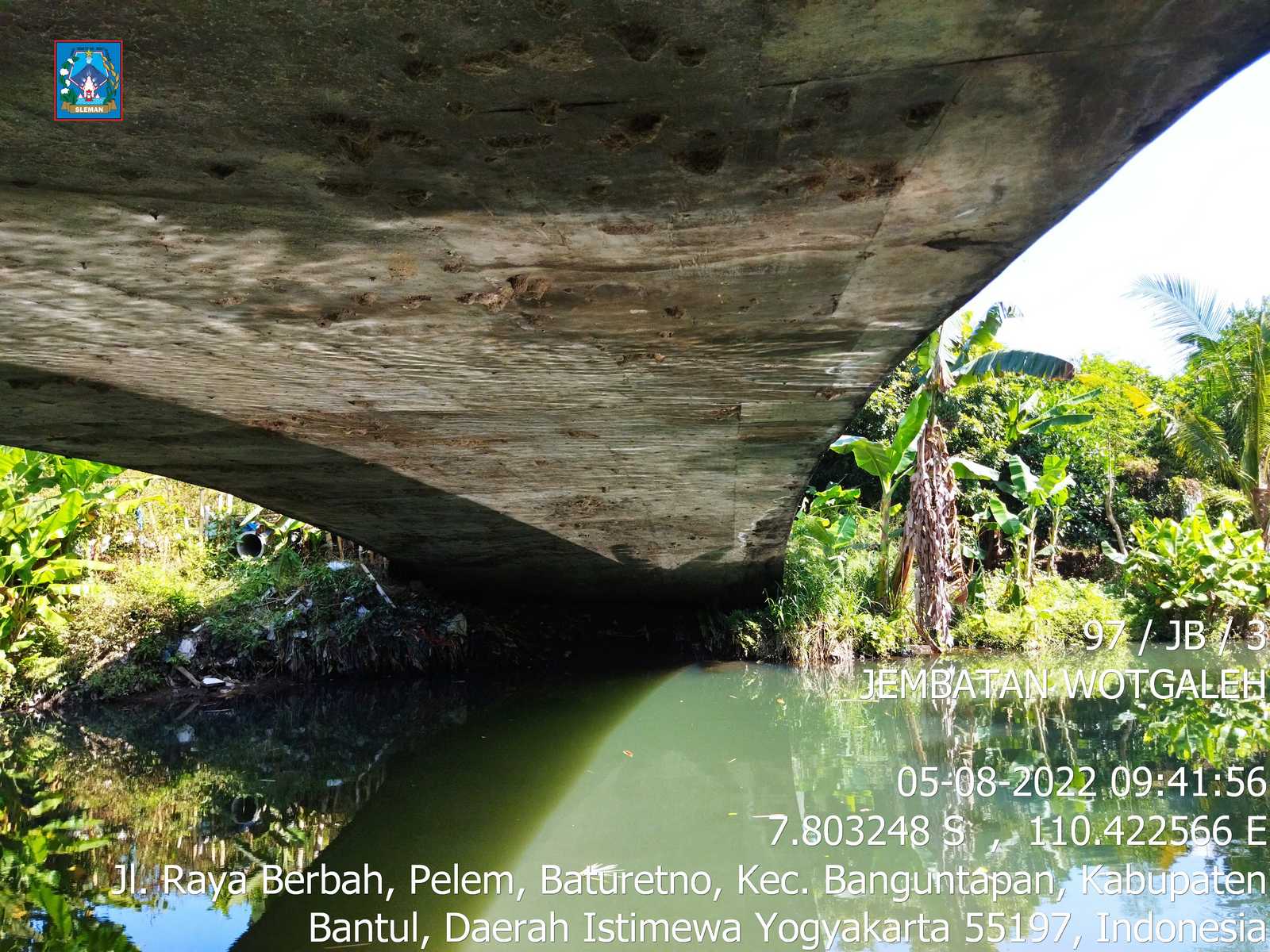

Struktur Bangunan Atas |
|||

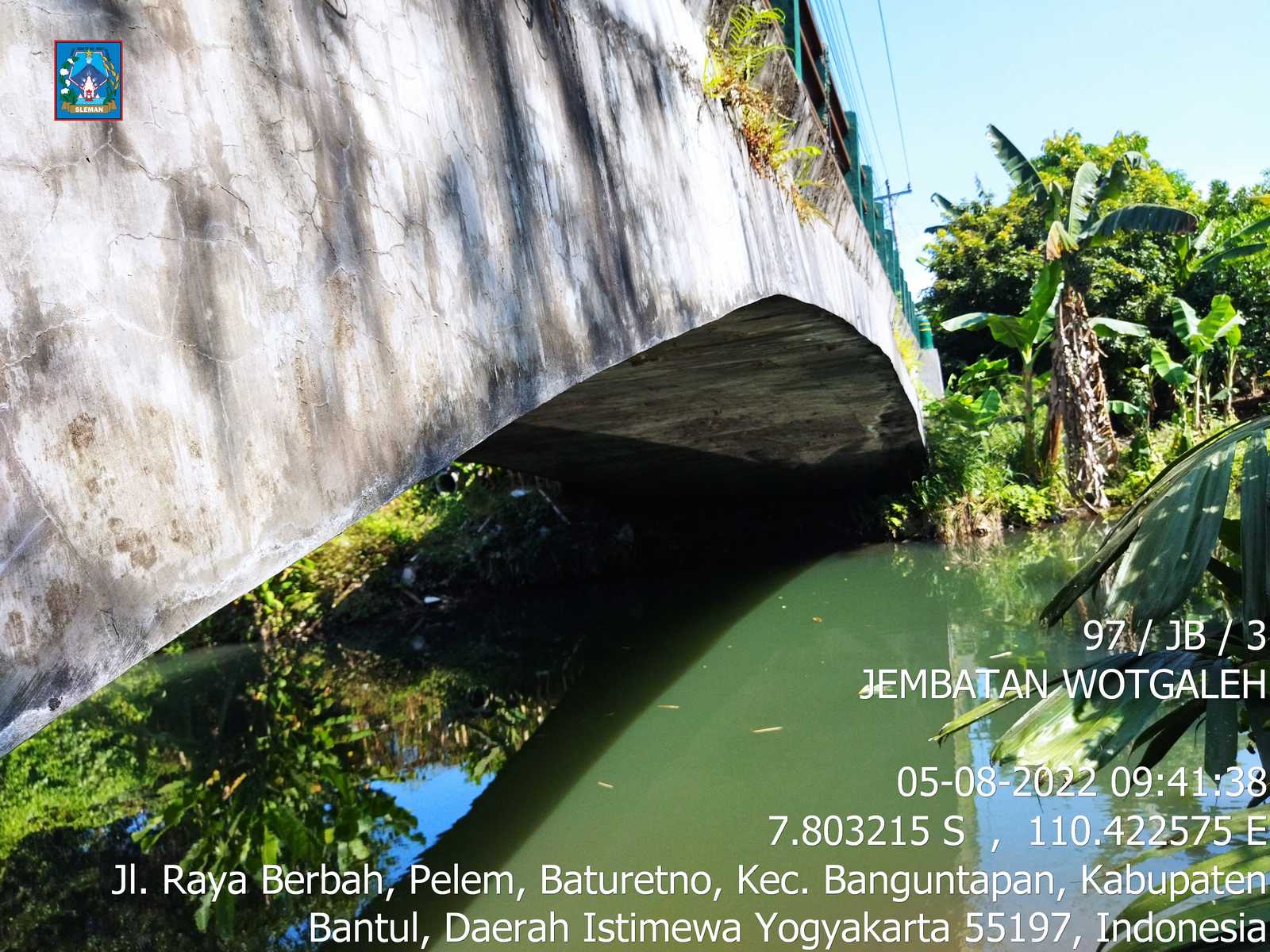

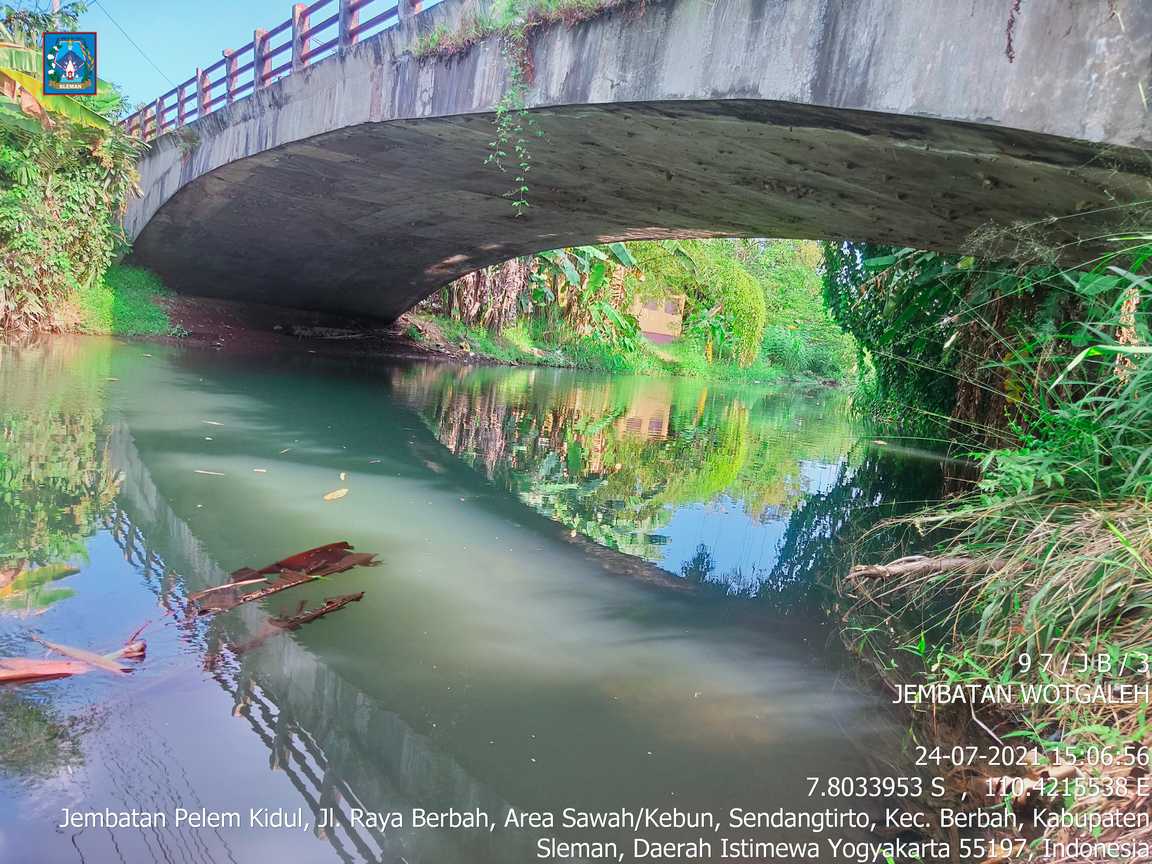

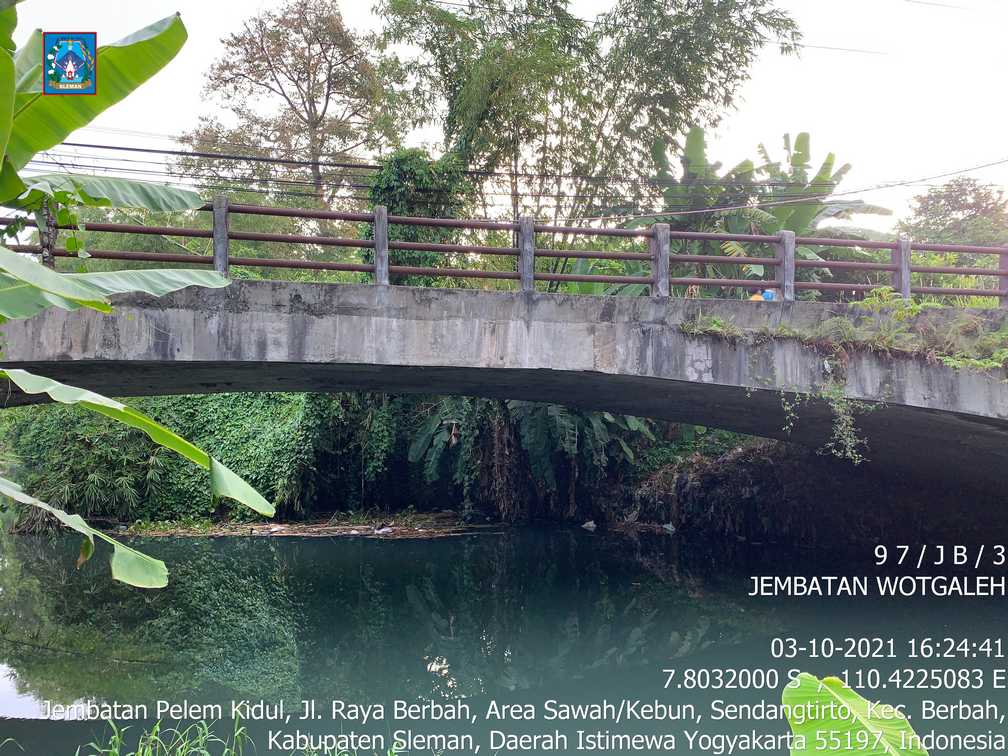

Tipe | Pelengkung | Pelengkung | Pelengkung |
Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
Kondisi | 2 | 3 | 3 |
Lantai |
|||
Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan |
Bahan 2 | Aspal | Aspal | Aspal |
Kondisi | 2 | 2 | 1 |

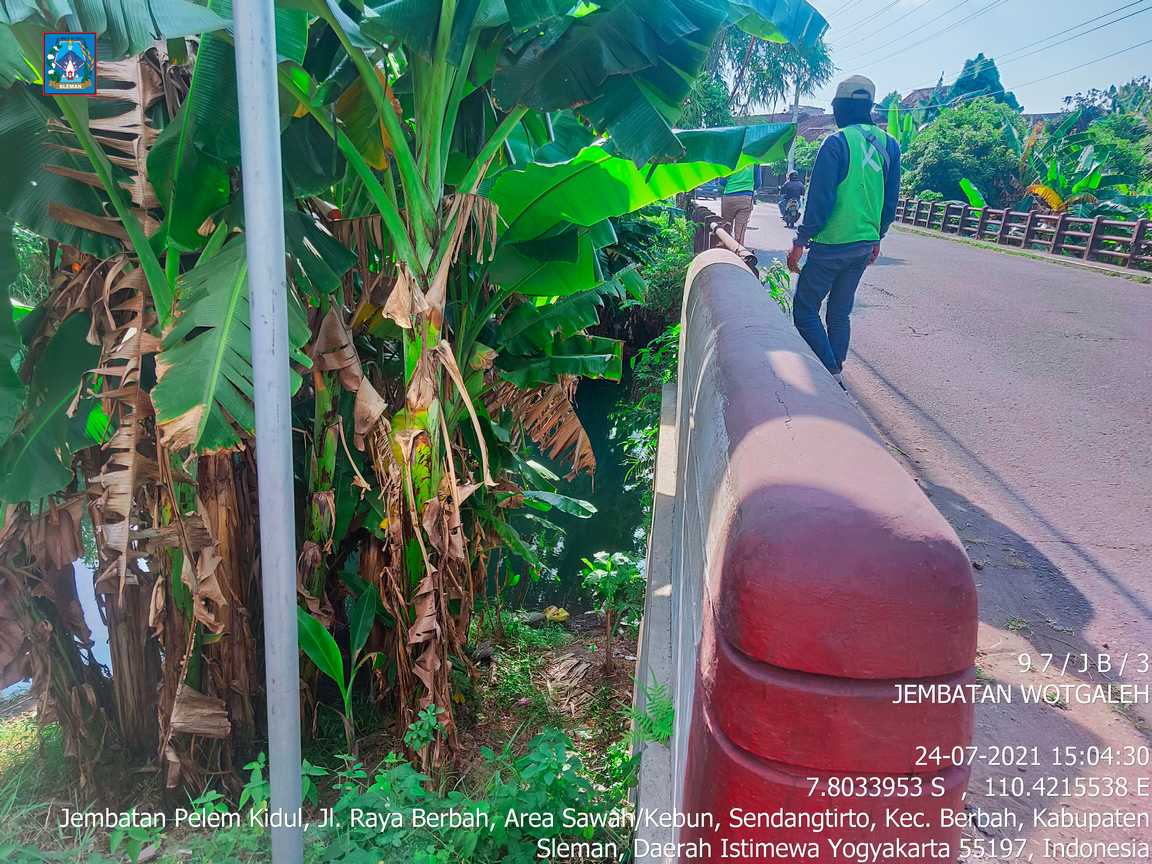

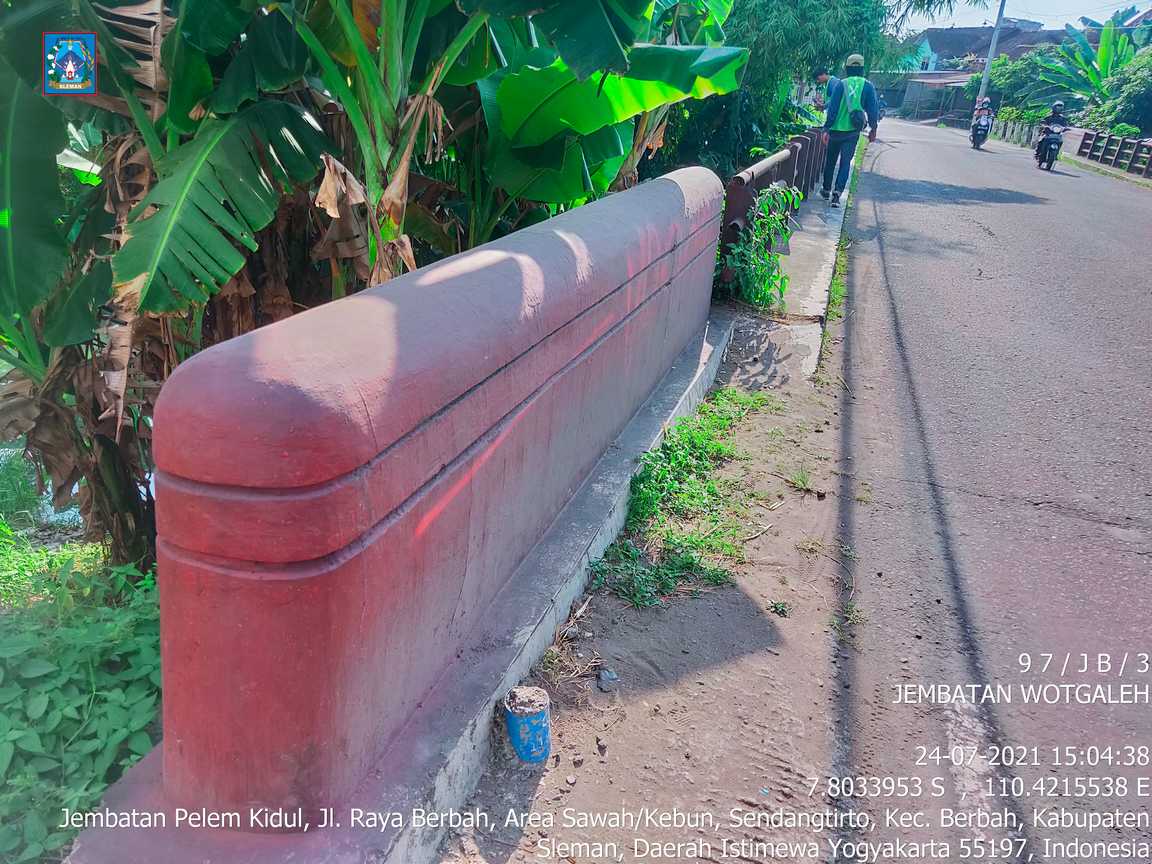

Sandaran |
|||
Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
Kondisi | 2 | 2 | 2 |
Kepala Jembatan / Pilar |
|||
Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
Kondisi | 1 | 2 | 1 |
Pondasi |
|||
Tipe | Langsung | Langsung | Langsung |
Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
Kondisi | 1 | 2 | 2 |
KONDISI |
|||
Nilai Kondisi | 2 (Rusak Sedang) | 3 (Rusak Berat) | 3 (Rusak Berat) |

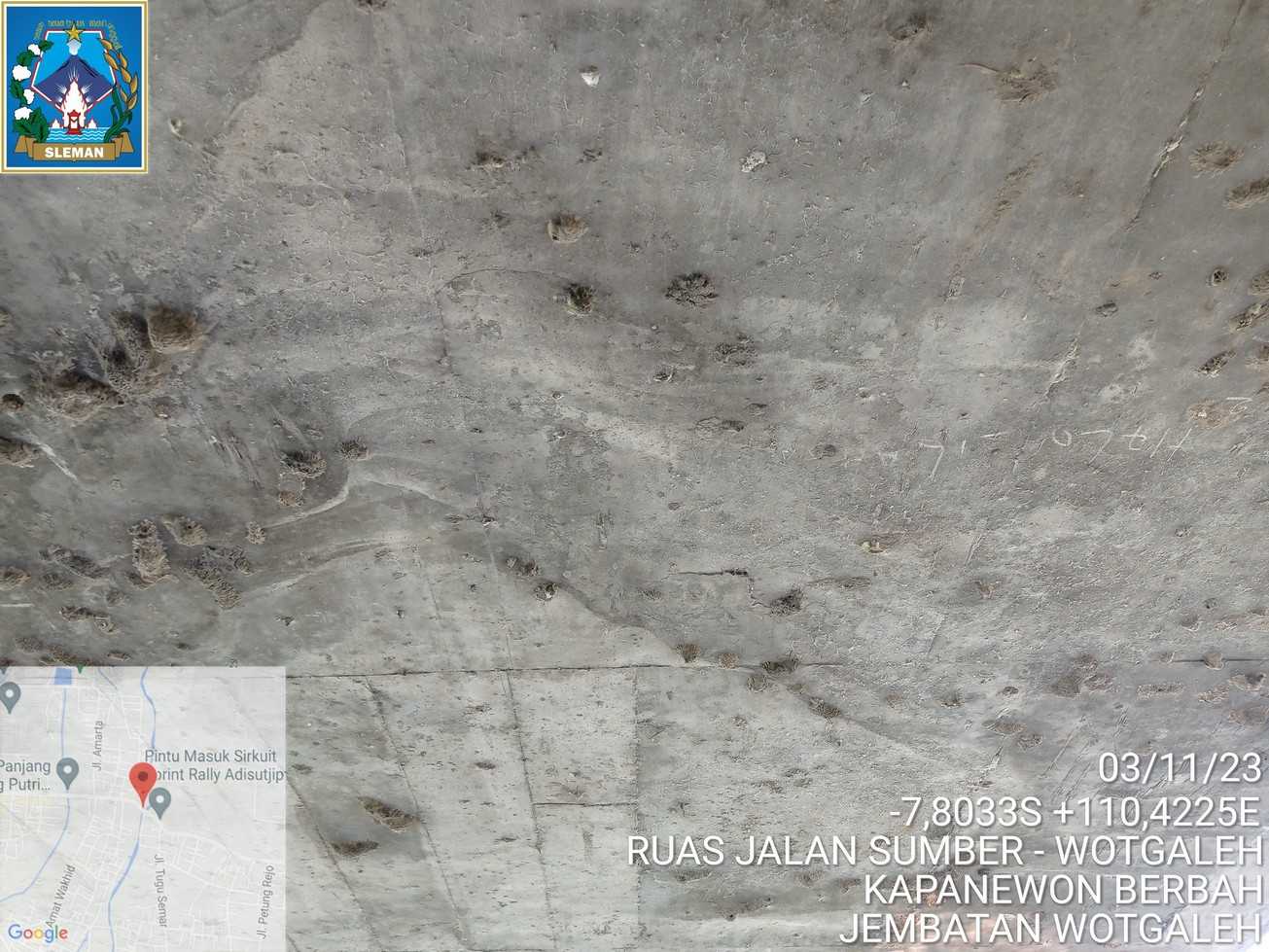

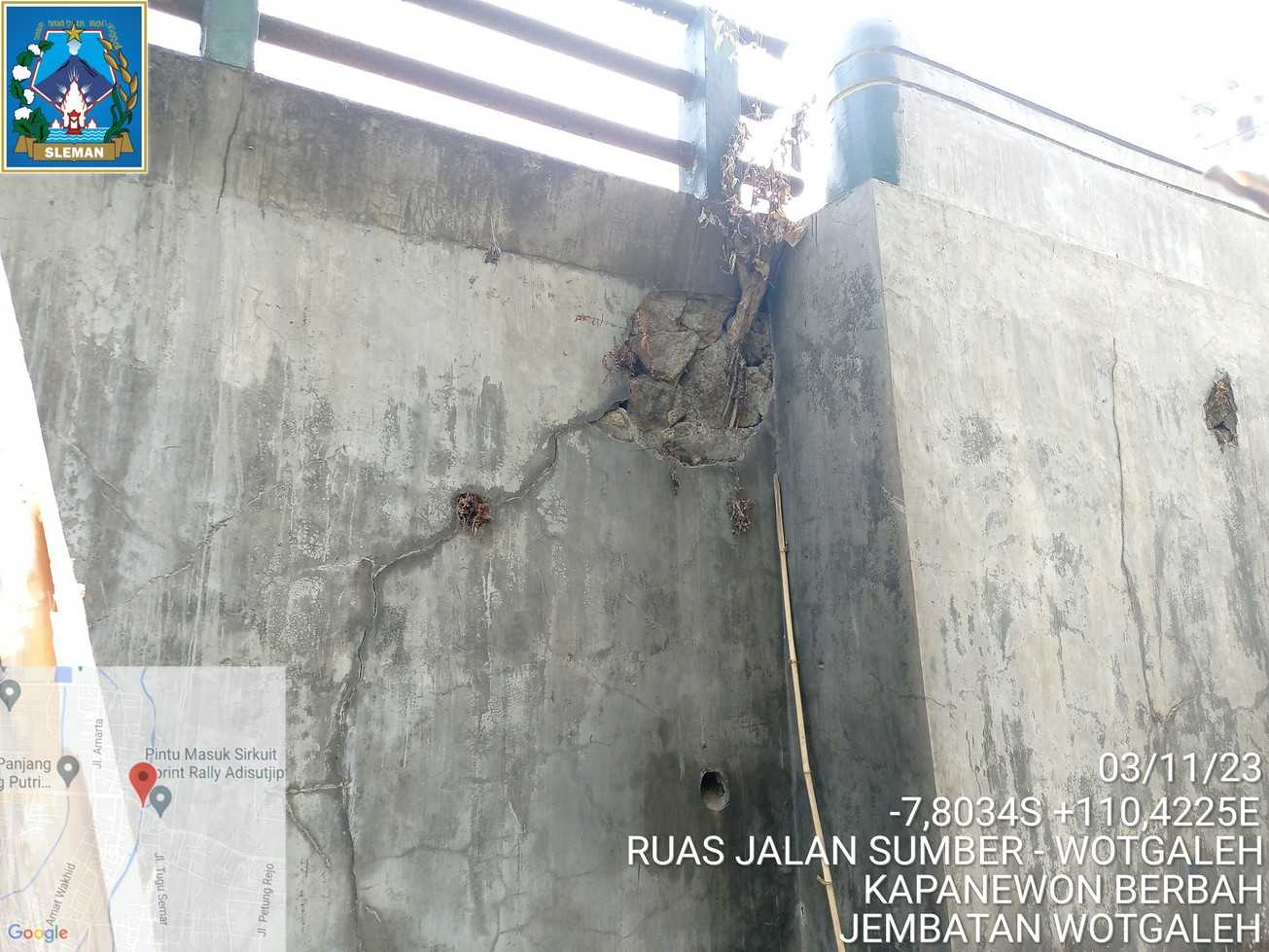

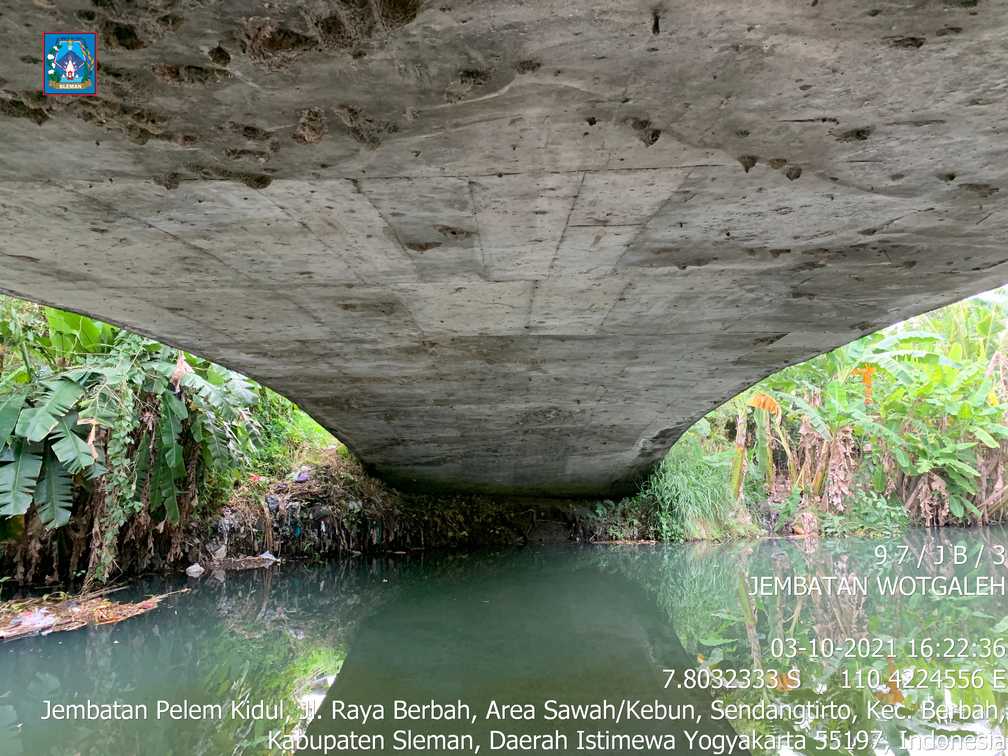

Kerusakan | Dinding tegak diatas pelengkung retak,Lapis permukaan aspal retak, Cat mengelupas | Penurunan mutu/ retak pada dinding tegak pelengkung,Permukaan aspal tidak rata | Penurunan mutu/ retak pada dinding tegak pelengkung,Permukaan aspal tidak rata |
Penanganan | Pemeliharaan Berkala | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
